ЭССА-CO-CH4 исп. МБ газоанализаторы стационарные моноблочные

Скачать PDF

Область применения: Безопасность работ/Контроль ДВК горючих газов, Безопасность работ/Контроль ПДКр.з. вредных веществ

Тип: Стационарный/Многоканальный

Количество каналов: 2

Режим работы: Непрерывный

Наименования контролируемых компонентов: CH4 Метан, CO Углерода оксид (Угарный газ), Сумма горючих газов

Количество контролируемых компонентов (одним прибором): 2

Маркировка взрывозащиты: Нет

Цена (без учета НДС): 18644,00-24523,00 руб.

Описание

Газоанализаторы ЭССА–СО-CH4 в исполнении МБ (моноблочные) предназначены для измерения массовой концентрации оксида углерода и объемной концентрации метана в воздухе рабочей зоны: в котельных, подземных автостоянках, гаражах и других объектах, где возможно возникновение повышенной концентрации оксида углерода или горючих газов. Также эти приборы выполняют функцию сигнализации о превышении заданных уровней концентраций измеряемых компонентов (два порога сигнализации) и функцию управления вторичными устройствами - исполнительными элементами систем вентиляции, внешними устройствами звуковой и световой сигнализации и др.

В моноблочных ЭССА-CO-CH4 используются электрохимический (CO) и термокаталитический (CH4) методы детектирования. Электрохимический метод детектирования основан на реакции измеряемого вещества с электролитом, протекающей в детекторе. Электрохимический детектор имеет три электрода, между которыми находится электролит. Сила тока, генерируемая в детекторе, пропорциональна концентрации измеряемого вещества в пределах диапазона измерений.

Термокаталитический метод детектирования основан на измерении теплового эффекта реакции термокаталитического окисления измеряемого вещества на платиновой проволоке или мелкодисперсном металле платиновой группы. Изменение температуры термокаталитического детектора пропорционально концентрации измеряемого вещества в пределах диапазона измерений.

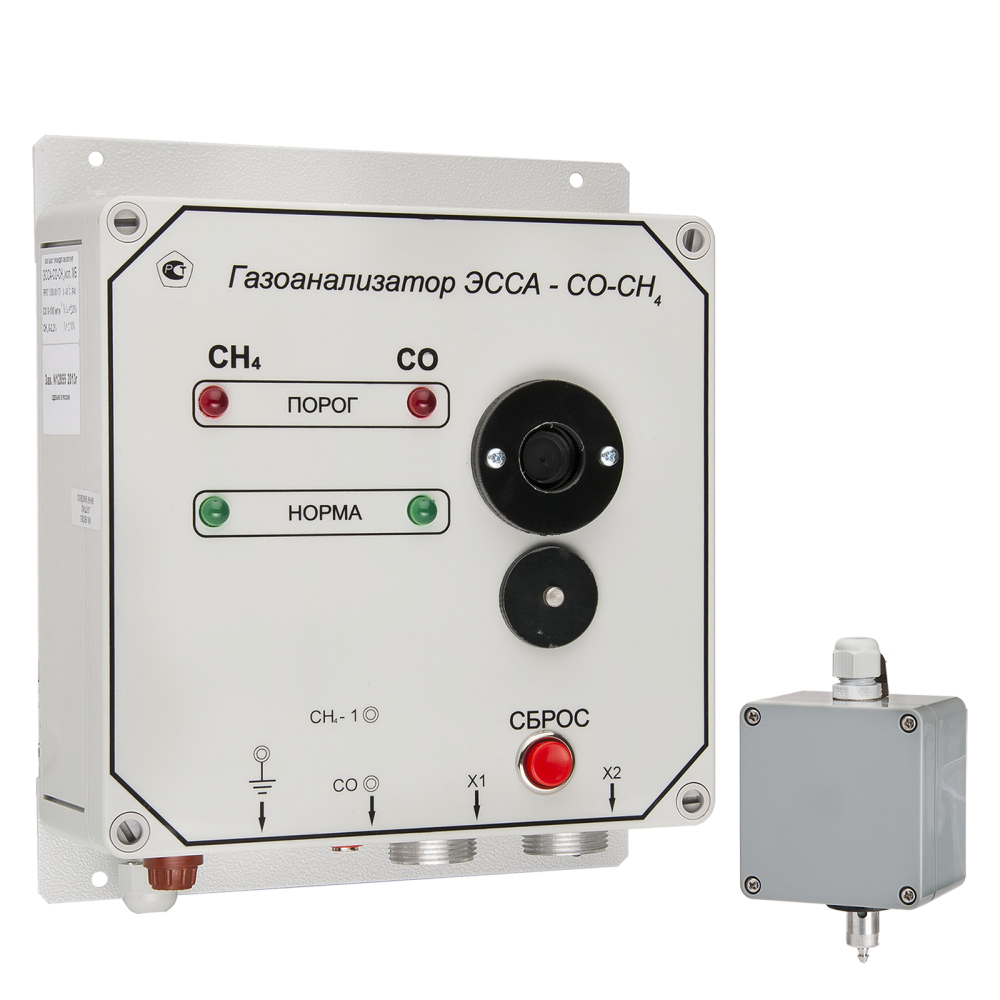

Стационарный газоанализатор ЭССА–СО-CH4 состоит из блока измерения и сигнализации (БИС) со встроенным в него электрохимическим детектором оксида углерода (измерительный канал СО) и одного или двух измерительных преобразователей (ИП) метана (измерительный канал CH4). БИС соединяется с ИП метана измерительным кабелем (экранированным 3-х жильным).

БИС газоанализатора ЭССА-CO-CH4 выполнен в пластмассовом корпусе, на боковых панелях которого установлены: кабельный ввод с сетевым шнуром, предохранитель, тумблер включения питания ПИТ, разъем для подключения внешних исполнительных устройств к «сухим» контактам реле "ПОРОГ 1", "ПОРОГ 2", "НЕИСПРАВНОСТЬ", разъем для подключения ИП и гнезда контрольных точек измерительных каналов.

На лицевой панели газоанализатора ЭССА-CO-CH4 исп. МБ расположены кнопка сброса сигнализации "ПОРОГ 2 – СБРОС", набор светодиодов первого измерительного канала СН4, набор светодиодов второго измерительного канала СН4 (только для газоанализаторов с двумя каналами СН4), набор светодиодов измерительного канала СО, детектор оксида углерода, резистор установки нуля измерительного канала СО, и резистор установки чувствительности измерительного канала СО. Ряд зеленых светодиодов "НОРМА" предназначен для сигнализации о том, что концентрация измеряемого компонента по конкретному каналу находится ниже значения "ПОРОГ 1". Ряд красных светодиодов "ПОРОГ" предназначен для сигнализации о том, что концентрация измеряемого компонента по конкретному каналу превышает значения, заданные как "ПОРОГ 1" или "ПОРОГ 2", а также для сигнализации о некоторых неисправностях ИП или измерительного кабеля.

Внутри корпуса БИС расположены электронные платы, обеспечивающие питание детектора СО и ИП CH4, формирование сигналов управления световой сигнализацией; формирование сигналов управления реле "ПОРОГ 1", "ПОРОГ 2", "НЕИСПРАВНОСТЬ".

ИП CH4 выполнен в пластмассовом корпусе, на боковых панелях которого установлены детектор метана, разъем для подключения к БИС, монтажная петля.

Газоанализаторы ЭССА-CO-CH4 исп. МБ имеют отдельную для каждого канала и каждого порога световую сигнализацию о превышении концентрацией измеряемого компонента величин, заданных как пороги срабатывания сигнализации. В газоанализаторах ЭССА имеется общая для всех измерительных каналов звуковая сигнализация о превышении концентрациями величин, заданных как "ПОРОГ 2". Для включения сигнализации достаточно превышения порога срабатывания сигнализации "ПОРОГ 2" по одному из каналов.

В БИС газоанализаторов ЭССА-CO-CH4 исп. МБ установлены реле, срабатывающие при превышении концентрацией величины, заданной как порог сигнализации. Коммутируемый ток контактами реле может иметь значения от 0,1 до 3,0 А при напряжении от 12 до 220 В.

Технические характеристики

Диапазоны измерений
CO Углерода оксид (Угарный газ) 0 – 100 мг/м3 (по заказу возможен 0-300 мг/м3)
CH4 Метан 0 – 2,2% об. (0 – 50% НКПР)
Погрешность измерений
CO Углерода оксид (Угарный газ) ±20%
CH4 Метан ±10%
Пороги сигнализации
  • По CO - 20 мг/м3 и 100 мг/м3 (или любые другие внутри диапазона измерений)
  • По CH4 - 0,44 % об. и 0,88 % об. (или любые другие внутри диапазона измерений)
Принцип работы Термокаталитический, электрохимический
Способ отбора пробы Диффузионный (конвекционный)
Выходные сигналы Релейный
Диапазон рабочих температур 0...+45°С
Исполнение по степени защиты IP40, IP54
Питание ~ 220 В
Габариты БИС: 210х182х90 мм, ИП: 110х100х55 мм
Вес БИС: 1 кг, ИП: 0,4 кг

Структура обозначения, пример заказа

ЭССА
CO
CH4/2

2-ой измеряемый компонент/Количество каналов

1-ый измеряемый компонент

Наименование модели

Варианты исполнения

  • ЭССА-CO-CH4 исп. МБ газоанализатор стационарный.
  • ЭССА-CO-CH4/2 исп. МБ газоанализатор стационарный.

Стандартный комплект поставки

  • Блок измерения и сигнализации.
  • Измерительный(е) преобразователь(и).
  • Насадка градуировочная.
  • ЗИП.
  • Руководство по эксплуатации.
  • Паспорт.
  • Методика поверки.
