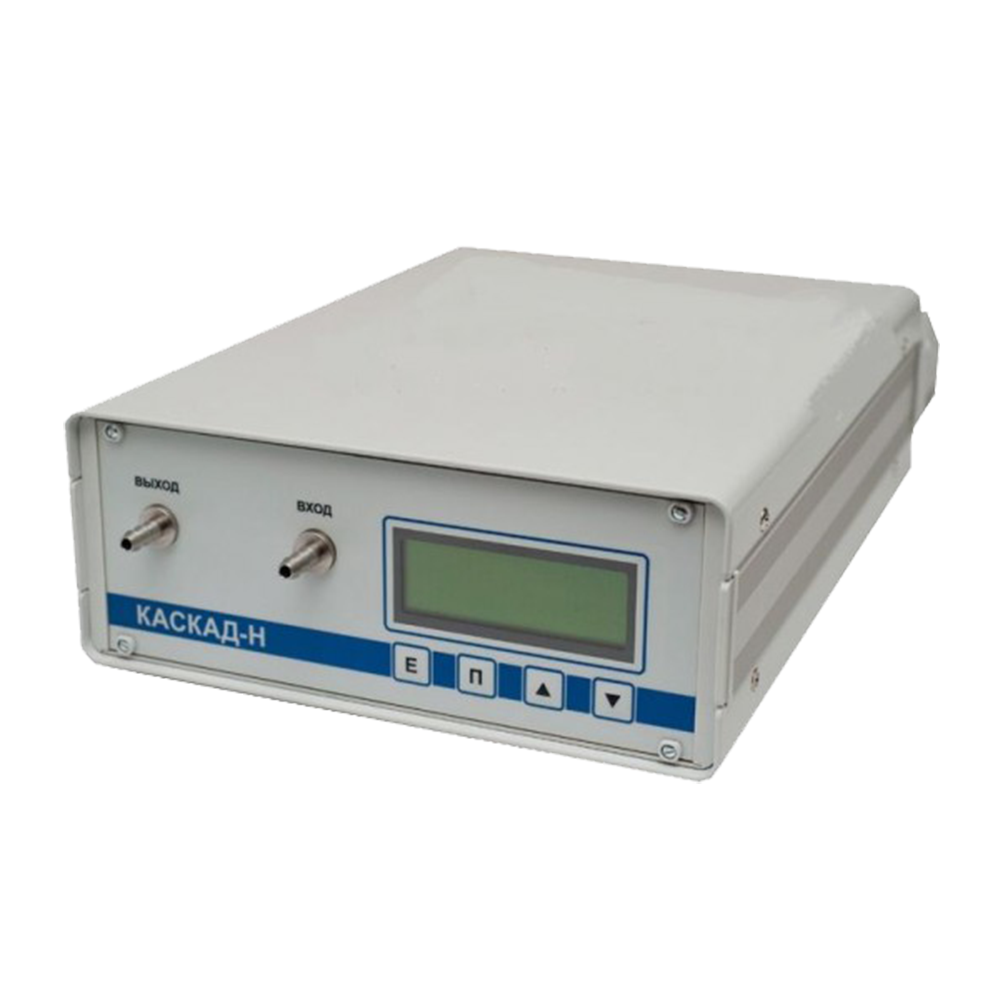

Каскад-Н газоанализаторы воздуха рабочей зоны многокомпонентные

Скачать PDF

Область применения: Безопасность работ/Контроль ПДКр.з. вредных веществ

Тип: Переносной

Режим работы: Периодический

Наименования контролируемых компонентов: CO Углерода оксид (Угарный газ), H2S Дигидросульфид (Сероводород), NO2 Азота диоксид, NO Азота оксид, SO2 Серы диоксид (Ангидрид сернистый)

Количество контролируемых компонентов (одним прибором): 4

Маркировка взрывозащиты: Нет

Описание

Универсальные газоанализаторы КАСКАД-Н применяются для анализа сложных многокомпонентных газовых смесей в воздухе рабочей зоны.

Многокомпонентные газоанализаторы КАСКАД-Н позволяют одновременно контролировать концентрации всех основных загрязняющих веществ в воздухе рабочей зоны: СО, NO, NO2, SO2, H2S.

  • Конструктивно  газоанализатор  выполнен  в одном блоке;
  • По защищенности от воздействия окружающей среды газоанализатор относится к группе В1 по ГОСТ Р 52931-2008, но с верхним значением рабочей температуры +40°С;
  • По устойчивости к механическим воздействиям газоанализатор относится к группе L1 по ГОСТ Р 52931-2008;
  • По устойчивости к воздействию атмосферного давления газоанализатор относится к группе P1 в соответствии с ГОСТ Р 52931-2008;
  • По допускаемому углу наклона-независимый (группа НЗ по ГОСТ 13320-81);
  • По времени прогрева многокомпонентный газоанализатор "КАСКАД-Н" относится к изделиям практически не требующим прогрева (группа  П-1 по ГОСТ 13320-81);
  • По времени установления  выходного сигнала относится к группе И-5 по ГОСТ 13320-81;
  • Дополнительная погрешность,связанная с изменением температуры окружающего воздуха, не превышает 0,5 долей от  основной  погрешности на каждые 10°С;
  • Предел допускаемой вариации показаний не превышает 0,5 долей от основной погрешности;
  • Встроенный насос позволяет проводить забор пробы в газоходе при разрежении до 100 мбар;
  • Состав  анализируемой  газовой  среды (кроме  измеряемых компонентов): N2 (0 - 100  об %); пыль (до 40 мг/м);
  • Расход анализируемой газовой смеси 1,0±0,5 дм3/мин;
  • Время прогрева  газоанализатора не превышает 10 мин;
  • Время установления показаний (Т0.9) концентрации измеряемых компонентов в анализируемой пробе не превышает 5 мин.

Преимущества:

  • Cрок автономной работы нового прибора от встроенного аккумулятора (без подзарядки) составляет не менее 8 часов.
  • Срок хранения приборов без подзарядки встроенных аккумуляторов увеличен до 6 месяцев.
  • В приборе предусмотрено наличие буферной памяти, используемой для архивации информации, полученной при произведенных замерах концентрации.

Принцип работы
Анализируемая газовая проба, пройдя противопылевой фильтр, прокачивается с помощью побудителя расхода через измерительную камеру, где установлены электрохимические датчики, затем газ сбрасывается наружу через  штуцер "Выход".

Сервисные возможности прибора
В приборе предусмотрено наличие буферной памяти, используемой для архивации концентраций измеряемых компонентов и технологических параметров газовых смесей.

На 4-х строчном дисплее прибора в режиме меню при выборе пунктов вложенных меню в верхней строке всегда выводится название текущего режима, а в трех нижних - три последовательных позиции.

Информация на экране монитора включает в себя номер измерения, дату, время измерения, значение концентрации измеряемого компонента.

В приборе имеется энергонезависимое РПЗУ данных, куда можно записывать до трехсот результатов. Память организована по принципу кольцевого буфера - при переполнении каждая новая запись производится на место наиболее старой, естественно, с уничтожением последней.

Технические характеристики

Принцип работы Электрохимический
Способ отбора пробы Принудительный/Встроенный побудитель расхода
Выходные сигналы RS232
Климатическое исполнение УХЛ4.2
Диапазон рабочих температур +10 °С ... +40 °С

Варианты исполнения

Модель газоанализатора

Измеряемые концентрации газов, г/м3

H2S

SO2

NO

NO2

CO

1.

КАСКАД-Н 31.1

0-0,1

-

-

0-0,02

0-0.2

2.

КАСКАД-Н 31.2

0-0,1

-

0-0,03

-

0-0.2

3.

КАСКАД-Н 31.3

0-0,1

-

0-0,03

0-0,02

-

4.

КАСКАД-Н 31.4

-

-

0-0,03

0-0,02

0-0.2

5.

КАСКАД-Н 41.1

0-0,1

-

0-0,03

0-0,02

0-0.2

6.

КАСКАД-Н 41.2

-

0-0,1

0-0,03

0-0,02

0-0.2

Стандартный комплект поставки

  • газоанализатор,
  • руководство по эксплуатации,
  • методика поверки,
  • встроенные аккумуляторы,
  • встроенный насос,
  • модемный кабель,
  • программное обеспечение (на CD диске),
  • сумка для переноски

Дополнительная комплектация, опции

  • Внешний термопринтер
