ГХ-Е газоопределители химические и трубки индикаторные

Скачать PDF

Область применения: Безопасность работ/Контроль ПДКр.з. вредных веществ

Тип: Портативный (индивидуальный)

Режим работы: Периодический

Наименования контролируемых компонентов: C3H4O Проп-2ен-1-аль (Акролеин), CH2O Формальдегид, CO Углерода оксид (Угарный газ), H2S Дигидросульфид (Сероводород), NO2 Азота диоксид, NO Азота оксид, SO2 Серы диоксид (Ангидрид сернистый)

Количество контролируемых компонентов (одним прибором): 1

Маркировка взрывозащиты: Нет

Цена (без учета НДС): По запросу руб.

Описание

Газоопределители химические и трубки индикаторные ГХ-Е предназначены для измерений массовых концентраций (объемных долей) оксида углерода, оксидов азота, диоксида серы, сероводорода, формальдегида, акролеина в воздухе рабочей зоны, промышленных выбросах индикаторным (линейно-колористическим) методом.

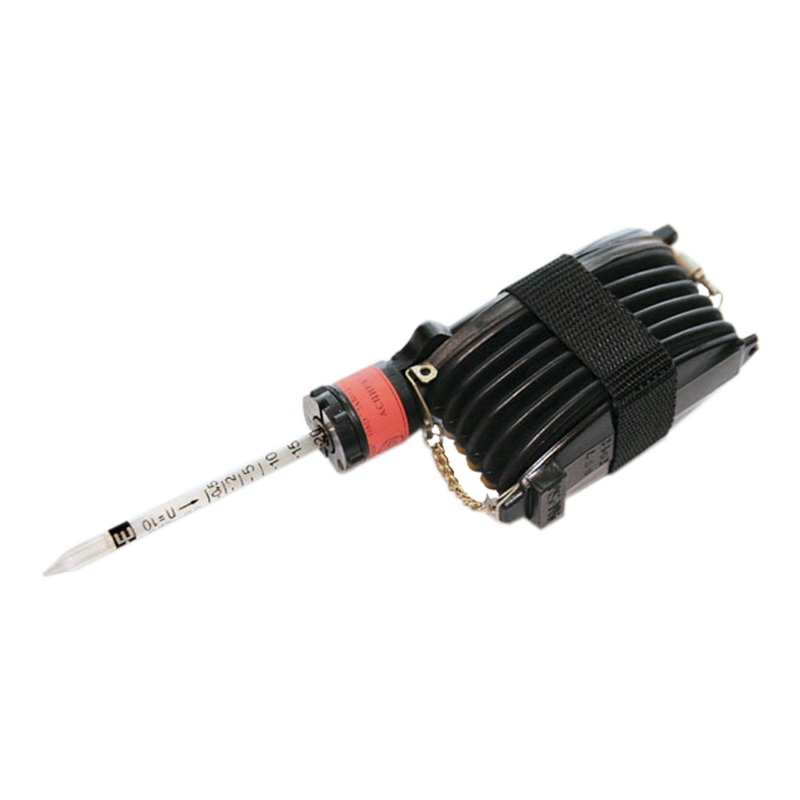

Газоопределитель ГХ-Е конкретной модификации состоит из трубки для определения концентрации конкретного компонента и аспиратора сильфонного типа АМ-5Е или аспиратора другого типа, внесенного в Госреестр средств измерений РФ и имеющего характеристики не хуже, чем аспиратор АМ-5Е, служащего для просасывания пробы исследуемой газовой среды через трубку.

Габаритные размеры вспомогательных патронов, мм:

     - длина

     - диаметр наружный



125±3

7,0±0,2

Объем пробы исследуемой газовой среды, см3:

- ГХ-Е  СО-0,25

- ГХ-Е  СО-5

- ГХ-Е  NO+NO2-0,005

- ГХ-Е  H2S-0,0066

- ГХ-Е  SO2-0,007

- ГХ-Е  СН2О-1,5

- ГХ-Е  С3Н4О-1,0



100±5 или 1000±50

100±5

1000±50

1000±50

1000±50

1000±50

1000±50

Смещение уровня индикаторной массы в трубке относительно нулевой линии шкалы, мм, не более



1,0

 Зазор между фильтр-прокладкой и стеклянным порошком в трубке NO+NO2-0,005, мм, не более



1,0

Отслоение стеклянного порошка от верхней фильтр-прокладки в ОП, мм, не более



2,0

Время просасывания (100 ± 5) см3 пробы газовой среды через  индикаторную трубку, с:

- СО-0,25

- СО-5

- NO+NO2-0,005

- H2S-0,0066

- SO2-0,007

- СН2О-1,5

- С3Н4О-1,0

- ОП



10±2

20±5

15±3

10±2

15±3

25±5

25±5

15±5

Срок годности индикаторных трубок, лет, не более

     - СО-0,25; H2S-0,0066

     - СО-5; NO+NO2-0,005; S02-0,007; СН20-1,5; С3Н4О-1,0; ДП; ОП



3

1

Технические характеристики

Диапазоны измерений
CO Углерода оксид (Угарный газ) СО-0,25: 5,8-2,9*103 мг/м3 (0,0005-0,25% об.)
СО-0,5: 2,9*103-5,8*104 мг/м3 (0,25-5,00% об.)
NO Азота оксид 1,9-96,0 мг/м3 (0,0001-0,005% об.)
H2S Дигидросульфид (Сероводород) 4,3-93,0 мг/м3 (0,0003-0,0066% об.)
SO2 Серы диоксид (Ангидрид сернистый) 5,3-1,9*102 мг/м3 (0,0002-0,007% об.)
CH2O Формальдегид 0,25-1,5 мг/м3 (2,0*10-5-12,0*10-5% об.)
C3H4O Проп-2ен-1-аль (Акролеин) 0,1-1,0 мг/м3 (4,3*10-6-43,0*10-6% об.)
Погрешность измерений
CO Углерода оксид (Угарный газ) ±25% (для СО-5: ±15%)
NO Азота оксид ±25%
H2S Дигидросульфид (Сероводород) ±25%
SO2 Серы диоксид (Ангидрид сернистый) ±25%
CH2O Формальдегид ±25%
C3H4O Проп-2ен-1-аль (Акролеин) ±25%
Способ отбора пробы Принудительный/Встроенный побудитель расхода
Габариты Длина: 125±3 мм
Наружный диаметр: 6,9±0,4 мм (для СО-0,25; СО-5; NO+NO2-0,005; H2S-0,0066; SO2-0,007); 4,4±0,3 мм (для СН2О-1,5; С3Н4О-1,0)
Вес 0,15...0,18 кг (1 коробка, 24 шт.)

Варианты исполнения

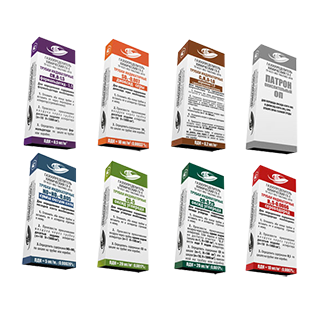

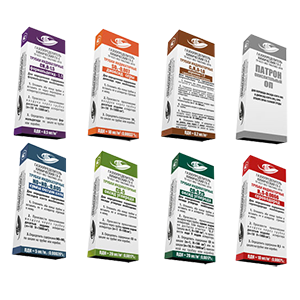

Газоопределители и трубки выпускаются в семи модификациях:

  • ГХ-Е СО-0,25 для определения концентрации оксида углерода.
  • ГХ-Е СО-5 для определения концентрации оксида углерода.
  • ГХ-Е NO+NO2-0,005 для определения концентрации оксидов азота.
  • ГХ-Е H2S-0,0066 для определения концентрации сероводорода.
  • ГХ-Е SO2-0,007 для определения концентрации диоксида серы.
  • ГХ-Е СН2О-1,5 для определения концентрации формальдегида.
  • ГХ-Е С3Н4О-1,0 для определения концентрации акролеина.

Вспомогательные патроны имеют две модификации:

  • Диазотирующий патрон (ДП) – для диазотирования индикаторной массы в трубке С3Н4О-1,0 (акролеин), поставляется и используется в комплекте с индикаторной трубкой С3Н4О-1,0 (акролеин).
  • Окислительный патрон (ОП) – для перевода оксида азота NO в диоксид азота NO2 при лабораторных анализах.
