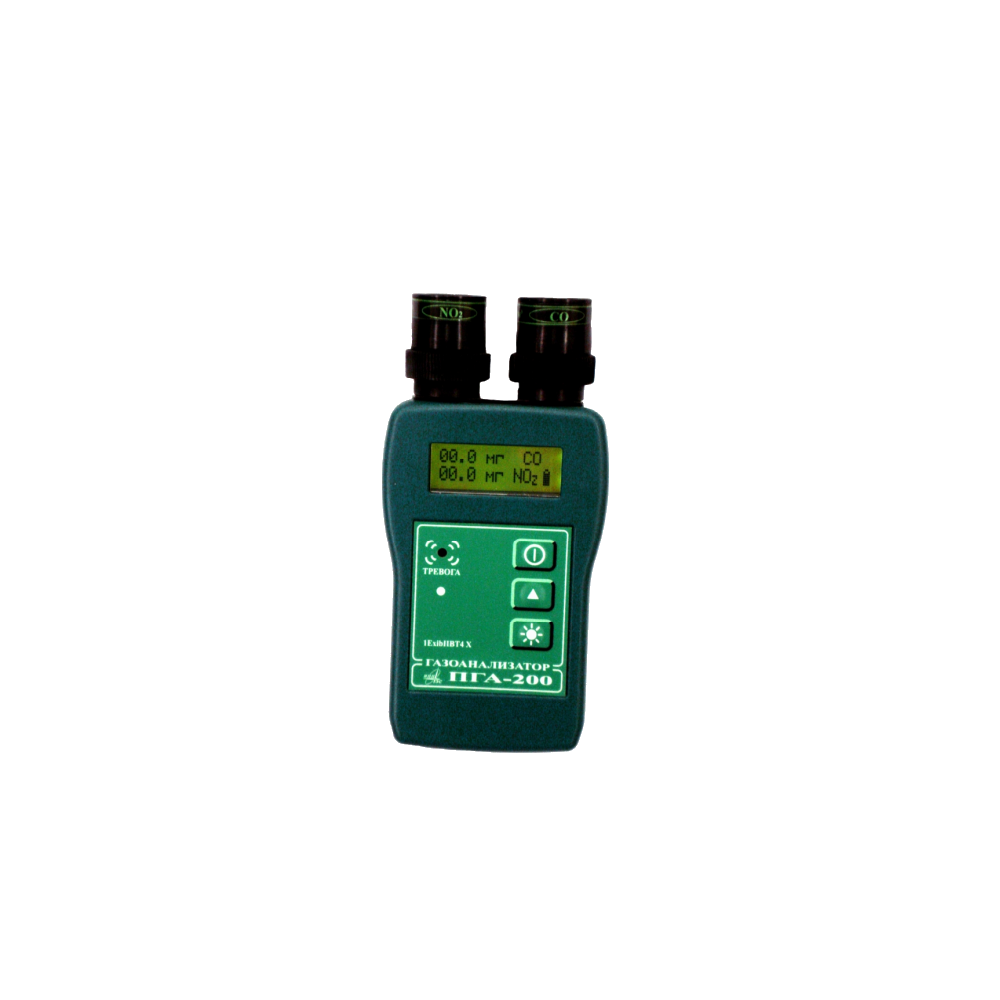

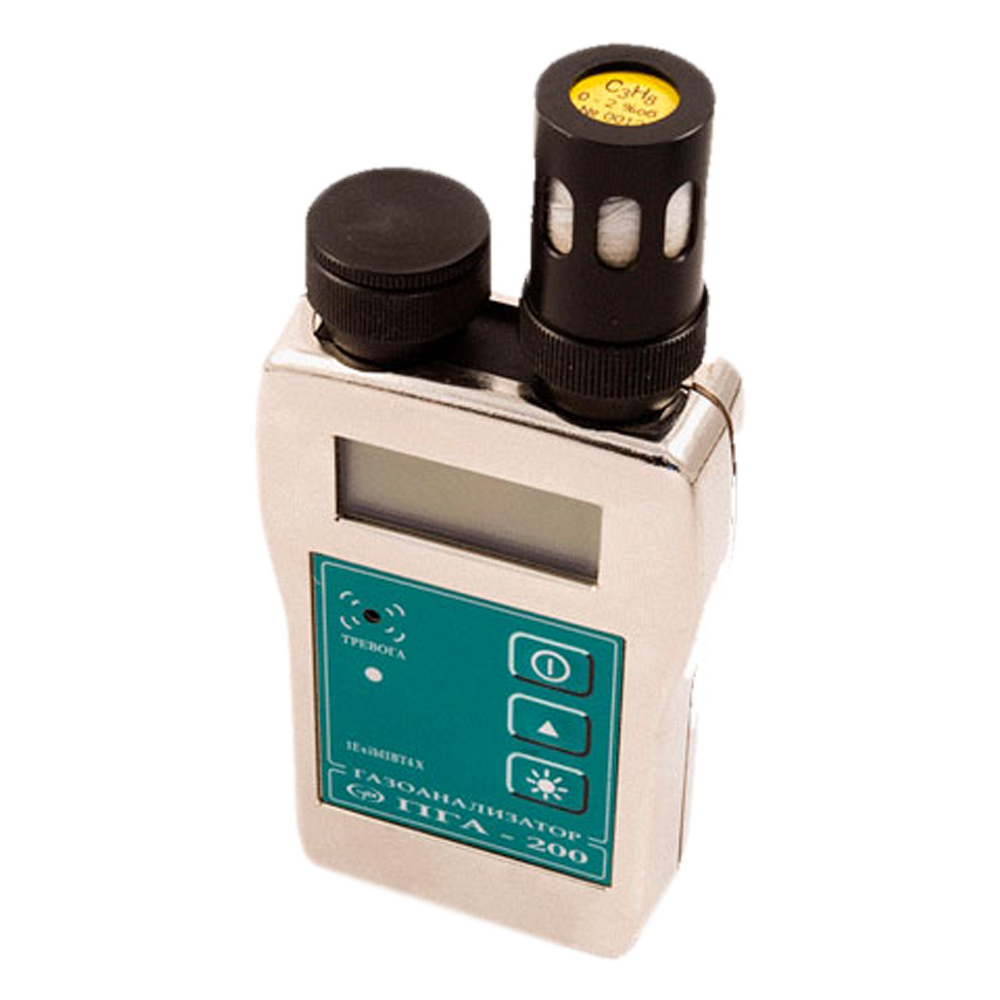

ПГА-200 газоанализаторы портативные

Скачать PDF

Область применения: Безопасность работ/Контроль ДВК горючих газов, Безопасность работ/Контроль ПДКр.з. вредных веществ

Тип: Портативный (индивидуальный)

Режим работы: Непрерывный

Наименования контролируемых компонентов: C3H8 Пропан, CH4 Метан, CO2 Углерода диоксид (Двуокись углерода, углекислый газ), CO Углерода оксид (Угарный газ), H2S Дигидросульфид (Сероводород), NO2 Азота диоксид, O2 Кислород, SO2 Серы диоксид (Ангидрид сернистый)

Количество контролируемых компонентов (одним прибором): 2

Маркировка взрывозащиты: 1ExibIIBT4

Цена (без учета НДС): 25040,00-119000,00 руб.

Описание

Газоанализатор ПГА-200 предназначен для измерения объемной доли диоксида углерода (CO2), метана (CH4), пропана (C3H8), массовой концентрации оксида углерода (CO), сероводорода (H2S), диоксида азота (NO2) и диоксида серы (SO2) в смеси с воздухом или азотом, объемной доли кислорода (O2) в смеси с азотом.

Области применения газоанализаторов ПГА-200: взрывоопасные зоны помещений и наружных установок согласно нормативным документам, регламентирующим применение электрооборудования во взрывоопасных зонах.

Принцип действия портативного газоанализатора ПГА-200:

  • По измерительному каналу объемной доли метана, пропана и диоксида углерода – оптический инфракрасный, основанный на селективном поглощении молекулами диоксида углерода электромагнитного излучения и измерении интенсивности инфракрасного излучения после прохождения им среды, содержащей определяемый компонент.
  • По измерительным каналам объемной доли кислорода, оксида углерода, сероводорода, диоксида азота, диоксида серы – электрохимический, основанный на измерении электрического тока, вырабатываемого электрохимической ячейкой в результате химической реакции с участием молекул определяемого компонента.

В газоанализатор ПГА-200, в зависимости от исполнения, могут быть установлены:

  • Один оптический датчик.
  • Один оптический и один электрохимический датчики.
  • Один или два электрохимических датчика.

Особенности газоанализаторов ПГА-200:

  • Замеряемые по двум каналам величины отображаются на табло одновременно.
  • Сменный датчик из комплекта поставки, поверенный и откалиброванный, легко устанавливается в разъем на корпусе газоанализатора. При замене датчика настройка газоанализатора осуществляется автоматически благодаря встроенной флэш-памяти, в которой сохраняются настроечные параметры и градуировочные коэффициенты, считываемые процессором базового блока при подсоединении к нему датчика. Допускается установка дополнительных электрохимических датчиков после первичной поставки газоанализаторов потребителю.
  • Применение уникальных оптических датчиков в газоанализаторах ПГА обеспечивает:
    • высокую стабильность нуля.
    • невосприимчивость к воздействию концентрационных перегрузок, агрессивных сред, содержащих соединения фтора, хлора, серы, фосфора, азота, тетраэтилсвинца и пр.
    • высокую для портативных приборов селективность, чувствительность, малую погрешность и широкий диапазон измерений.
  • Текущие измерения сохраняются с заданным интервалом времени автоматически. Результаты измерений выводятся на персональный компьютер. Предусмотрена возможность программного изменения порогов сигнализации, а также установки нуля и калибровки.
  • Газоанализаторы ПГА-200 имеют звуковую и световую предупредительную и аварийную сигнализацию по двум фиксированным уровням в каждом из каналов. По первому порогу (предупредительная сигнализация) звуковой сигнал –  прерывистый, световой сигнал – мигание светодиодов ТРЕВОГА. По второму порогу (аварийная сигнализация) звуковой сигнал – непрерывный,  световой сигнал – непрерывное свечение светодиодов ТРЕВОГАИмеется возможность изменения порогов сигнализации, установки нуля и калибровки с помощью кнопок на лицевой панели прибора.

Технические характеристики

Диапазоны измерений
CH4 Метан 0-5% об.
C3H8 Пропан 0-2% об.
CO2 Углерода диоксид (Двуокись углерода, углекислый газ) 0-5% об.
CO2 Углерода диоксид (Двуокись углерода, углекислый газ) 0-20% об.
O2 Кислород 0-30% об.
CO Углерода оксид (Угарный газ) 0-120 мг/м3
H2S Дигидросульфид (Сероводород) 0-45 мг/м3
NO2 Азота диоксид 0-20 мг/м3
SO2 Серы диоксид (Ангидрид сернистый) 0-50 мг/м3
Погрешность измерений
CH4 Метан ±(0,1+0,04Сх)% об. (абсолютная), Сx - значение концентрации газа
C3H8 Пропан ±(0,1+0,04Сх)% об. (абсолютная), Сx - значение концентрации газа
CO2 Углерода диоксид (Двуокись углерода, углекислый газ) ±(0,1+0,04Сх)% об. (абсолютная), Сx - значение концентрации газа
CO2 Углерода диоксид (Двуокись углерода, углекислый газ) ±(0,5+0,075Сх)% об. (абсолютная), Сx - значение концентрации газа
O2 Кислород ±(0,20+0,04Сх)% об. (абсолютная), Сx - значение концентрации газа
CO Углерода оксид (Угарный газ) ±25% (относительная)
H2S Дигидросульфид (Сероводород) ±25% (относительная)
NO2 Азота диоксид ±25% (относительная)
SO2 Серы диоксид (Ангидрид сернистый) ±25% (относительная)
Пороги сигнализации

Два порога по каждому компоненту. Стандартные установки:

  • По метану - 1,00% об. и 2,5% об.
  • По пропану - 0,5% об. и 1% об.
  • По диоксиду углерода - 0,5% об. и 1% об.
  • По кислороду - 19,5% об. и 18,5% об. (на понижение, недостаток кислорода).
  • По оксиду углерода - 20 мг/м3 (1 ПДК) и 100 мг/м3 (5 ПДК).
  • По сероводороду - 10 мг/м3 (1 ПДК) и 40 мг/м3 (4 ПДК).
  • По диоксиду азота - 2 мг/м3 (1 ПДК) и 10 мг/м3 (5 ПДК).
  • По диоксиду серы - 10 мг/м3 (1 ПДК) и 30 мг/м3 (3 ПДК).
Принцип работы Электрохимический, оптический
Способ отбора пробы Диффузионный (конвекционный)
Выходные сигналы RS232
Диапазон рабочих температур -20...+40°С
Исполнение по степени защиты IP54
Питание = 2,4 В
Габариты 165 х 80 х 40 мм
Вес 300 г

Варианты исполнения

Исполнение

I измерительный канал

II измерительный канал

ПГА-200 модель 1

Оптический.

CH4, C3H8 или CO(0-5%)

Электрохимический.

O2, NO2, SO2, CO или H2S

ПГА-200 модель 2

Электрохимический.

O2, NO2, SO2, CO или H2S

Электрохимический.

O2, NO2, SO2, CO или H2S

Стандартный комплект поставки

  • Блок электроники ПГА-200.
  • Датчики ДГЭ (электрохимические), ДГО (оптические), количество и модификация определяются при заказе.
  • Зарядное устройство.
  • Руководство по эксплуатации.
  • Методика поверки.
  • Комплект принадлежностей.
