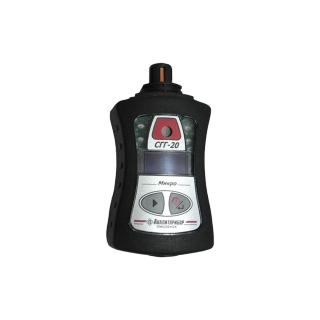

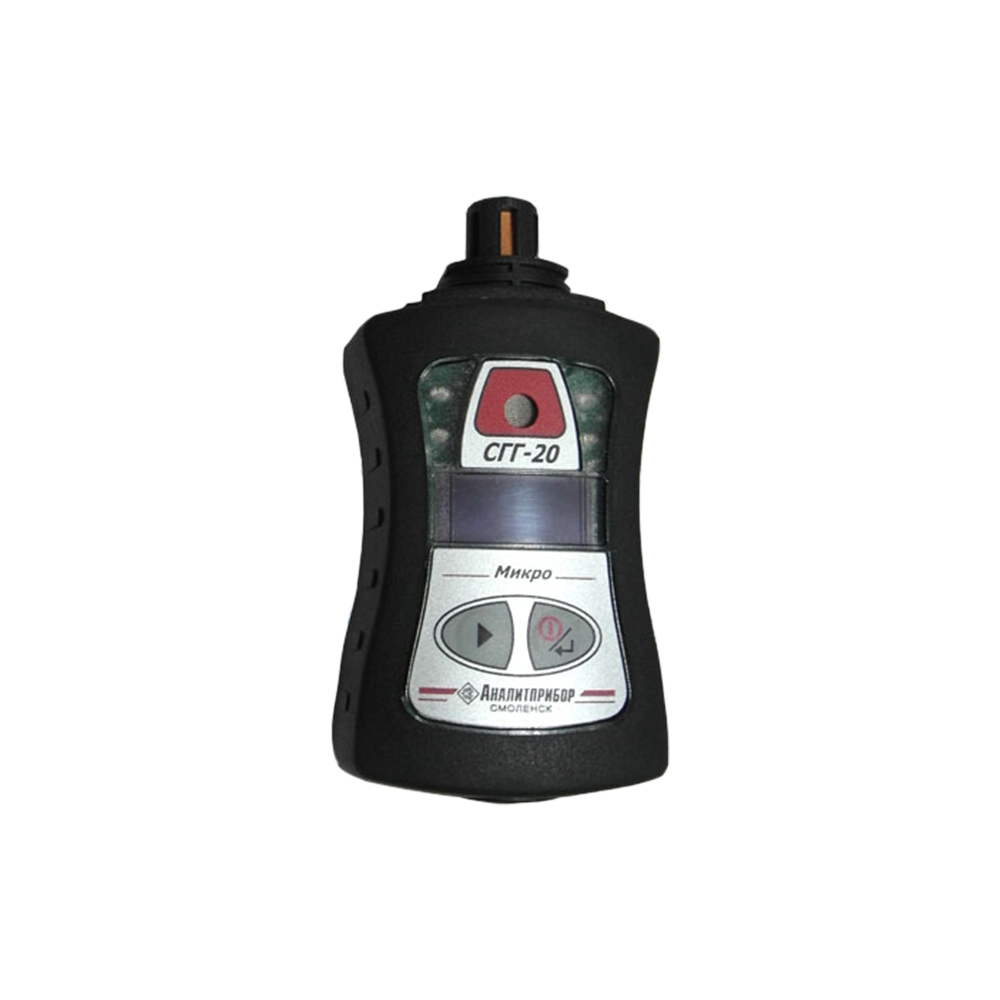

СГГ-20Микро сигнализаторы горючих газов переносные со встроенными датчиками

Скачать PDF

Область применения: Безопасность работ/Контроль ДВК горючих газов

Тип: Портативный (индивидуальный)

Режим работы: Непрерывный

Наименования контролируемых компонентов: C1-C5 Углеводороды (в том числе сжиженный нефтяной газ), C1-C10 Углеводороды алифатические предельные (по гексану), C2H2 Ацетилен, C2H3CL Хлорэтен (Винилхлорид), C2H3N Ацетонитрил (Уксусной кислоты нитрил, метилцианид, этанонитрил, цианометан), C2H4 Этен (Этилен), C2H4CL2 1,2-Дихлорэтан, C2H4O Ацетальдегид (Этаналь), C2H4O Эпоксиэтан (Этилена оксид, этиленоксид, оксиран, 1,2-эпоксиэтан), C2H5NO2 Нитроэтан, C2H6 Этан, C2H6O (C2H5OH) Этанол (Этиловый спирт), C3H3N Проп-2-енонитрил (Акрилонитрил, винилцианид), C3H4O Проп-2ен-1-аль (Акролеин), C3H6 Пропен (Пропилен), C3H6O 1,2-Эпоксипропан (Пропиленоксид), C3H6O Пропан-2-он (Ацетон, Диметилкотон), C3H6O Спирт непредельного ряда (Аллиловый спирт), C3H8 Пропан, C3H8O2 Диметокси метан (Метилаль), C3H8O Пропан-1-ол (Пропиловый спирт), C4H6 Бута-1,3-диен (Дивинил, эритрен, винилэтилен), C4H8 Бутен (Бутилен), C4H8 Изобутилен, C4H8O Бутан-2-он (Метилэтилкетон), C4H10 Бутан, C4H10 Изобутан, C4H10O2 2-Этоксиэтанол (Этилцеллозольв), C4H10O Бутан-1-ол (Бутанол, бутиловый спирт), C4H10O Бутан-2-ол (Изобутанол), C4H10O Этоксиэтан (Диэтиловый эфир), C4Н8O2 1,4-Диоксан, C5H4O2 Фуран-2-альдегид (Фурфурол), C5H6 Циклопентадиены (Циклопента-1,3-диен ), C5H8 2-Метилбута-1,3-диен (Изопрен), C5H10 Амилен (Циклопентан), C5H12 Изопентан (2-метилбутан), C5H12 Пентан, C5H12O Пентан-1-ол (Спирт амиловый), C5Н8О2 Метил-2-метилпроп-2-еноат (Метилметакрилат, метиловый эфир метакриловой кислоты), C6H6 Бензол, C6H6CO Бензальдегид, C6H6O Гидроксибензол (Фенол), C6H7N Аминобензол (Анилин), C6H10O Циклогексанон, C6H12 Циклогексан, C6H12O2 4,4 Диметил-1,3-диоксан, C6H14 Гексан, C6H14О 2,2-Оксибиспропан (2-(1-Метилэтокси)пропан, Диизопропиловый эфир), C6H15N Триэтиламин (N,N-Диэтилэтанамин), C7H8 Метилбензол (Толуол), C7H16 Гептан, C7Н8О Гидроксиметилбензол (Крезолы, смесь изомеров м-, o-, n-), C8H8 Этенилбензол (Стирол), C8H10 Диметилбензол (Ксилолы, смесь изомеров м-, o-, n-), C8H10 Этилбензол, C8H18 Октан, C9H20 Нонан, C10H22 Декан, CH2O2 Метановая кислота (Муравьиная кислота), CH2O Формальдегид, CH3OH Метанол (Метиловый спирт), CH4 Метан, H2 Водород, Бензин, Газ природный, Дизельное топливо, Керосин, Растворители, Скипидар, Сольвент - нафта, Сумма горючих газов, Уайт-спирит

Количество контролируемых компонентов (одним прибором): 1

Маркировка взрывозащиты: 1ExibdIICT6

Цена (без учета НДС): 15070,00 pуб.

Описание

Портативные сигнализаторы горючих газов СГГ-20Микро со встроенными датчиками предназначены для обеспечения безопасности персонала от риска возникновения довзрывоопасных концентраций многокомпонентных воздушных смесей горючих газов и паров с воздухом. Сигнализаторы серии СГГ-20 осуществляют непрерывное измерение довзрывоопасных концентраций в воздухе и выдачу световой и звуковой сигнализации при достижении установленных пороговых значений. Могут работать также в режиме течеискателя.

Область применения СГГ-20Микро:

  •  Предприятия по добыче, переработке, транспортировке и хранения природного газа, нефти и нефтепродуктов.
  •  Промышленные предприятия (производство лаков и красок, окрасочные участки, склады спиртов, канализационные колодцы, котельные), в том числе при проведении сварочных работ вблизи емкостей с легковоспламеняющимися жидкостями.
  •  Объекты речного и морского транспорта - порты, танкеры и суда различного назначения.
  •  Производства водорода и кислородных станциях (в баллонах).

Отличительные особенности сигнализатора СГГ-20Микро:

  •  Корпус высокой прочности (выдерживает падение на бетонный пол с высоты 1 м).
  •  Широкий температурный диапазон.
  •  Монохромный дисплей, работающий при низких температурах.
  •  Термохимический сенсор защищен от перегрузок в диапазоне от 3 до 50 % объемной доли, путем снятия тока с датчика.
  •  Связь с ПЭВМ по USB-кабелю.
  •  Возможность быстрой замены датчика.
  •  Возможность выбора режима работы сигнализатора (непрерывный или циклический, режим течеискателя).

Сигнализаторы СГГ-20Микро обеспечивают следующие виды сигнализации:

  • ПРЕДУПРЕДИТЕЛЬНАЯ – свидетельствующая о достижении содержанием определяемых компонентов порога срабатывания сигнализации ПОРОГ 1 (световая, звуковая и вибросигнализация);
  • АВАРИЙНАЯ - свидетельствующая о достижении содержанием определяемых компонентов порога срабатывания сигнализации ПОРОГ 2 (световая, звуковая и вибросигнализация);
  • РАЗРЯД – свидетельствующая о разряде встроенной аккумуляторной батареи (световая и звуковая);
  • ОТКАЗ - свидетельствующая об обрыве цепей ТХД (световая и звуковая).

Технические характеристики

Диапазоны измерений
CH4 Метан 0–50% НКПР (СГГ-20Микро)
CH4 Метан 0–2,50% об. (СГГ-20Микро-М)
C6H14 Гексан 0–50% НКПР (СГГ-20Микро-02ГД)
H2 Водород 0–2,00% об. (СГГ-20Микро-В)
C3H8 Пропан 0–0,85% об. (СГГ-20Микро-П)
Погрешность измерений
CH4 Метан ±5,0% НКПР (СГГ-20Микро)
CH4 Метан ±0,25% об. (СГГ-20Микро-М)
C6H14 Гексан ±5,0% НКПР (СГГ-20Микро-02ГД)
H2 Водород ±0,20% об. (СГГ-20Микро-В)
C3H8 Пропан ±0,09% об. (СГГ-20Микро-П)
Пороги сигнализации

2 порога

Принцип работы Термохимический
Способ отбора пробы Диффузионный (конвекционный), Принудительный/Внешний побудитель расхода
Климатическое исполнение УХЛ1.1
Диапазон рабочих температур -40...+50°С
Исполнение по степени защиты IP54, IP68
Питание = 2,0...2,9 В
Габариты 55 х 50 х 105 мм
Вес 0,3 кг

Варианты исполнения

Модификации

Поверочный компонент

Контролируемые вещества

Единицы измрений

 СГГ-20Микро

Метан СН4

Горючие газы и пары согласно приложению

% НКПР

 СГГ-20Микро-М

Метан СН4 (в отсутствии других горючих газов)

об. доля, %

 СГГ-20Микро-02ГД

Гексан С6Н14

Горючие газы и пары согласно приложению

% НКПР

 СГГ-20Микро-В

Водород Н2

Водород Н2 (в отсутствии других горючих газов)

об. доля, %

 СГГ-20Микро-П

Пропан С3Н8

Пропан С3Н8 (в отсутствии других горючих газов)

об. доля, %

Все модификации СГГ-20Микро со встроенными датчиками соответствуют требованиям Правил Российского Морского Регистра Судоходства (РМРС) и Российского Речного Регистра (РРР). При заказе прибора с сертификатом РМРС и/или РРР необходимо указать в конце наименования прибора литеру «Р» и вид необходимого сертификата.

Прибор оснащен энергонезависимой памятью. Архив результатов измерений содержит данные за 30 последних суток, записанные с интервалом в одну минут. Связь с ПЭВМ осуществляется по USB кабелю.

Стандартный комплект поставки

Сигнализатор СГГ-20Микро.

  • Комплект ЗИП.
  • Комплект эксплуатационных документов.

Дополнительная комплектация, опции

  • Для постоянной работы с сигнализатором:
    • Мех резиновый ИБЯЛ.302646.001 (для обеспечения принудительной подачи пробы во время эксплуатации).
    • Газозаборник ИБЯЛ.418311.043 (для контролирования среды в труднодоступных местах).
    • Пробозаборник ИБЯЛ.418311.033 (для обеспечения отборы пробы из труднодоступных мест).
    • Пробозаборник ИБЯЛ.418311.050 (для обеспечения отборы пробы из мест, где возможно присутствие воды).
    • Диск с сервисным программным обеспечением ИБЯЛ.431212.317 (для обработки результатов измерений на компьютере).
  • Для осуществления корректировки показаний сигнализатора:
    • Баллоны с ГСО-ПГС.
    • Вентиль точной регулировки ИБЯЛ.306577.002.
    • Индикатор расхода ИБЯЛ.418622.003-01.
  • Для ремонтно-эксплуатационных нужд:
    • Датчик ИБЯЛ.413226.051.
    • Блок аккумуляторный ИБЯЛ.563511.004.
    • Устройство зарядное в упаковке ИБЯЛ.413955.012.
