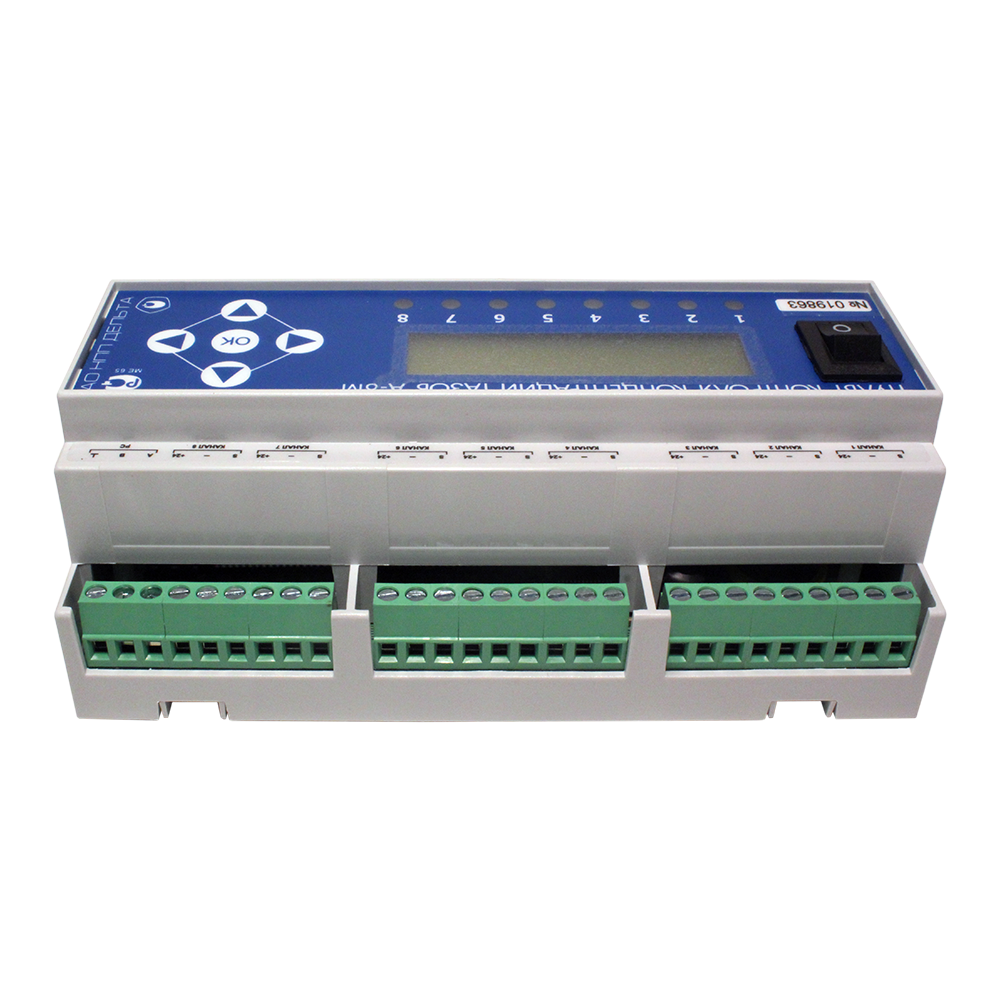

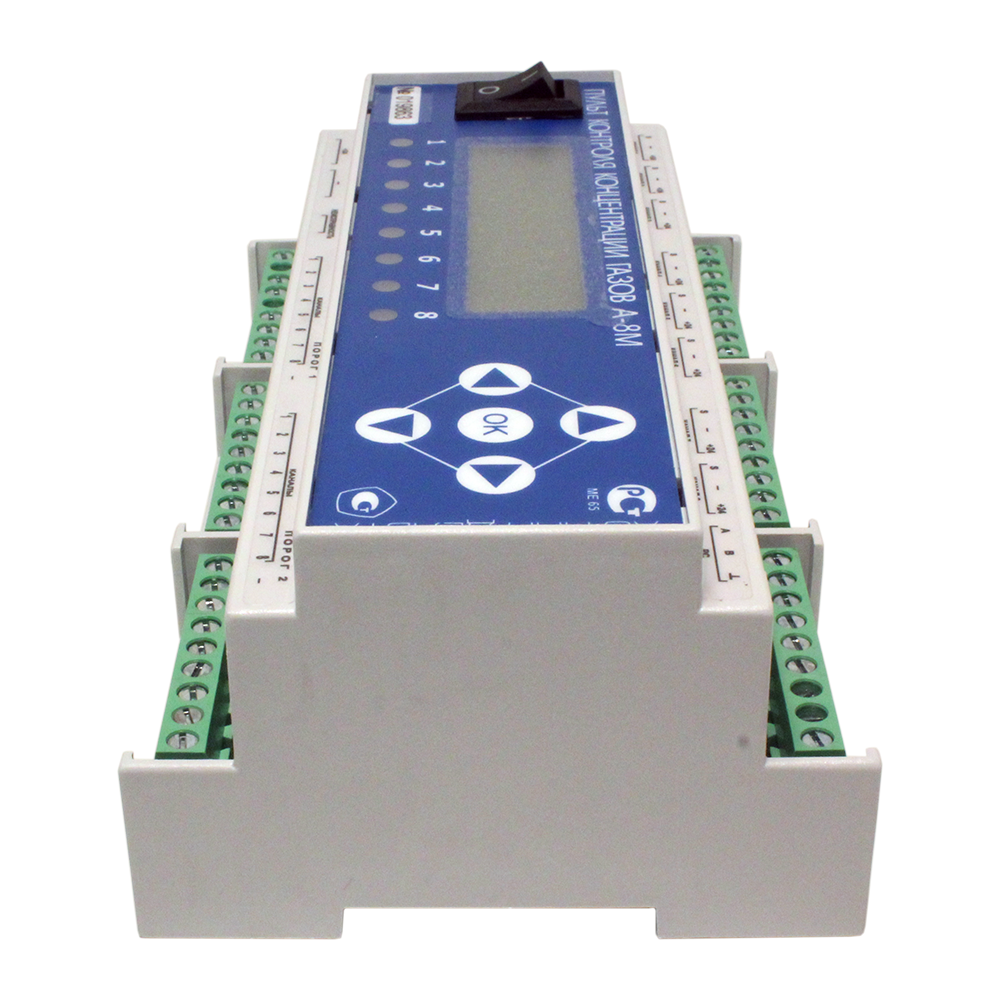

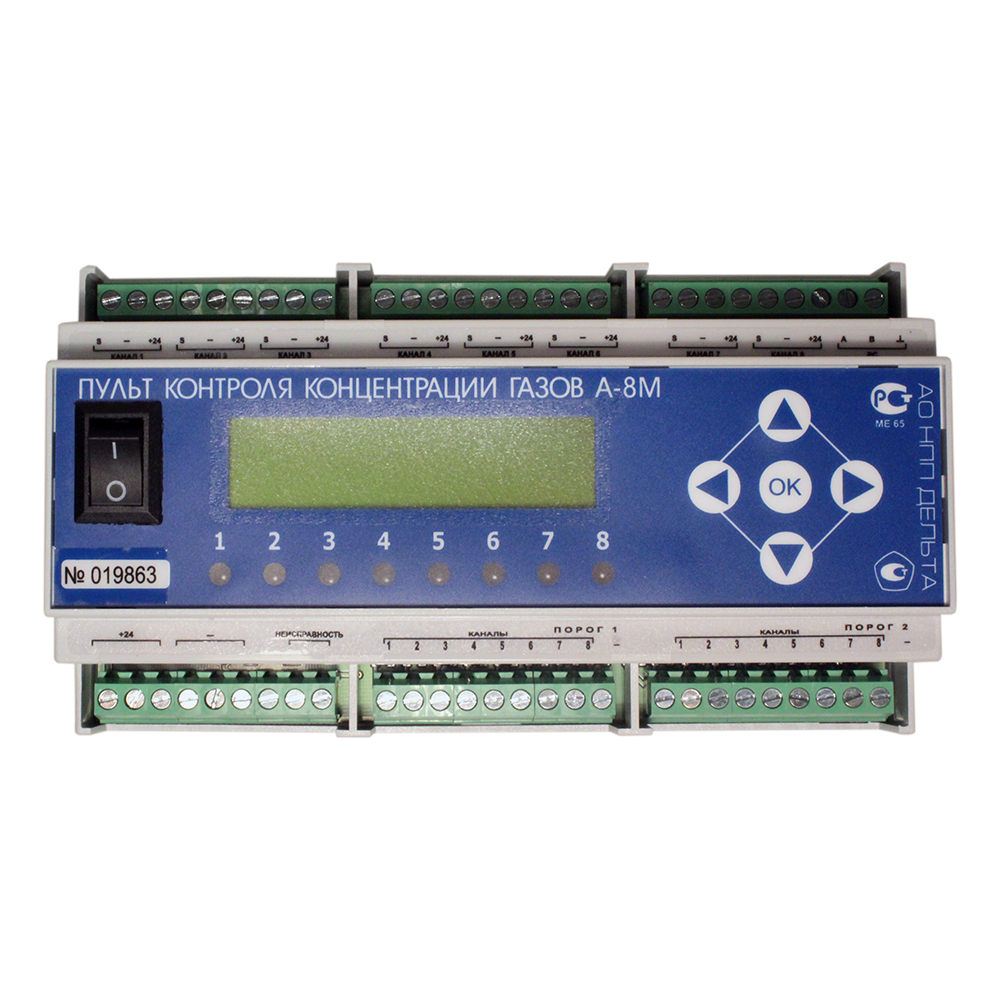

А-8М системы контроля загазованности стационарные многоканальные

Скачать PDF

Область применения: Безопасность работ/Контроль ДВК горючих газов, Безопасность работ/Контроль ПДКр.з. вредных веществ, Безопасность работ/Контроль кислорода

Тип: Стационарный/Многоканальный

Количество каналов: 8

Режим работы: Непрерывный

Наименования контролируемых компонентов: C1-C10 Углеводороды алифатические предельные (по гексану), C2H6O (C2H5OH) Этанол (Этиловый спирт), C3H8 Пропан, C12-C19 Углеводороды предельные (Углеводороды нефти по сольвенту), CH2O Формальдегид, CH3OH Метанол (Метиловый спирт), CH4 Метан, CO2 Углерода диоксид (Двуокись углерода, углекислый газ), CO Углерода оксид (Угарный газ), Cl2 Хлор, H2 Водород, H2S Дигидросульфид (Сероводород), HCL Гидрохлорид (Хлороводород, соляная кислота), NH3 Аммиак, NO2 Азота диоксид, O2 Кислород, SO2 Серы диоксид (Ангидрид сернистый)

Количество контролируемых компонентов (одним прибором): 8

Маркировка взрывозащиты: 1ExibdIIC2T4GB

Цена (без учета НДС): По запросу руб.

Описание

Многоканальная стационарная система контроля загазованности А-8М предназначена для непрерывного контроля воздуха рабочей зоны на содержание горючих, токсичных или вредных газов, а так же кислорода. Обеспечивает непрерывное измерение концентрации газов по восьми каналам измерения.

Область применения системы контроля загазованности А-8М: промышленные зоны предприятий, рабочие места; колодцы и коллекторы подземных инженерных сетей, канализационные коллекторы и стоки; тепловые и телефонные сети, ТЭК, туннели, цистерны, трюмы; помещения, где недостаток кислорода и наличие горючих и токсичных газов представляют угрозу здоровья персонала или имеется опасность взрыва.

Особенности многоканальной система контроля загазованности А-8М:

  • Применяется для подключения датчиков с токовым выходом 4 - 20 мА.
  • Обеспечивает перевод сигнала в заданные единицы измерения, отображение концентрации, управление внешними устройствами.
  • Имеет цифровую индикацию, световую и звуковую сигнализацию.
  • По каждому каналу можно установить два порога срабатывания. Для управления внешними исполнительными устройствами система автономного контроля загазованности А-8М комплектуется блоками реле (опция), пульт может управлять семнадцатью группами блоков реле, по одной на каждый порог срабатывания и реле информации о ошибках (срабатывает в случае если вышел из строя хотя бы один датчик).

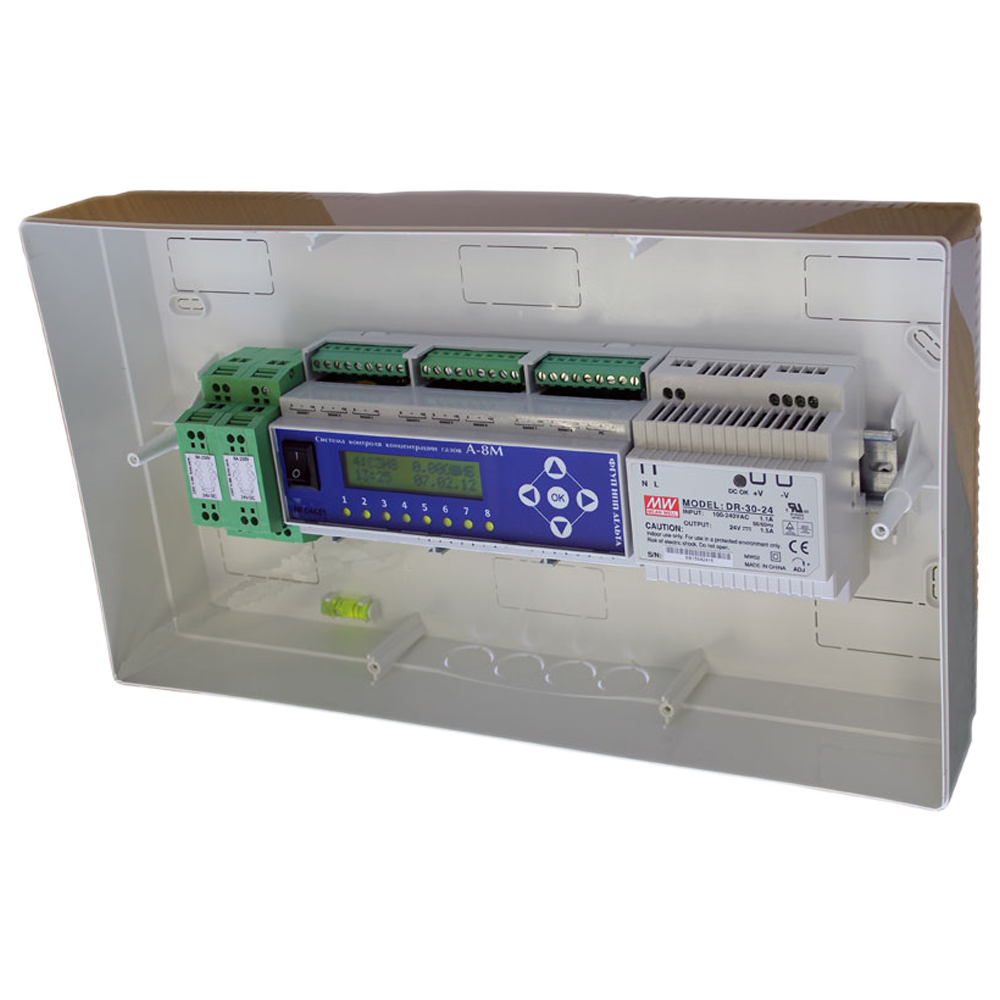

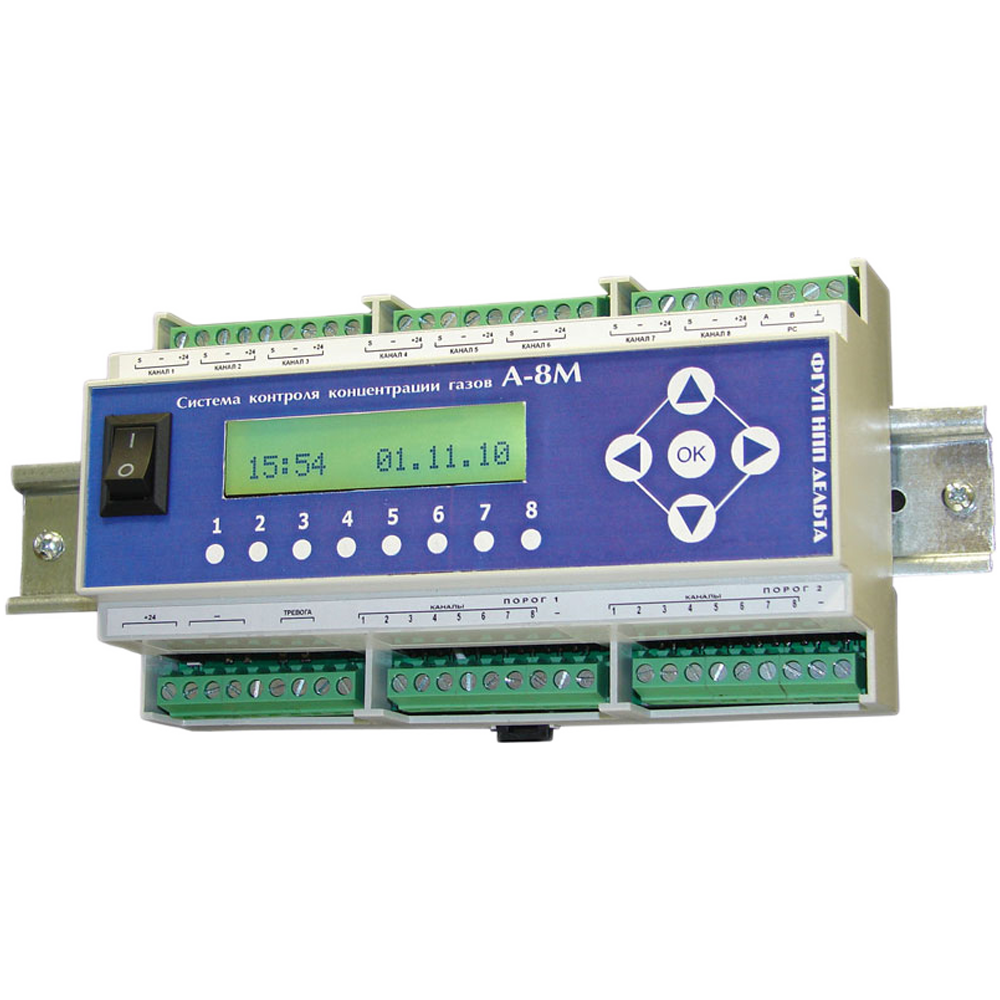

  • Монтаж пульта А-8М осуществляется на DIN-рейку, также на рейку монтируются источник питания и блоки реле.
  • Система автоматического контроля загазованности A8-M состоит из стационарных газосигнализаторов серии ИГС-98, которые подлежат периодической поверке государственной метрологической службой как измерительные приборы. Пульт приёма информации от датчиков с индикацией концентрации не является измерительным прибором, а служит для питания и регистрации информации с газосигнализаторов.

Перечень контролируемых веществ системой А-8М

Контроли-
руемый газ

Формула

Диапазон измерения концентрации

Пороговые  концентрации срабатывания сигнализации на пульте (базовые)

Пороговая чувствительность сенсора

Масштаб токового выхода датчиков

Схема включения

Горючие газы

Водород

Н2

0 … 3,2% об.

0,4% об. - 1 порог

0,8% об. - 2 порог

0,01% об.

5 мА/% об.

3-проводная

Метан

СН4

0 … 3,2% об.

0,5% об. - 1 порог

1,0% об. - 2 порог

0,01 % об.

5 мА/% об.

3-проводная

Пары жидких углеводородов

СхНу

0 … 1,6 % об.

0,2% об. - 1 порог

0,4% об. - 2 порог

0,01 % об.

10 мА/ % об.

3-проводная

Пропан

С3Н8

0 … 1,6% об.

0,2% об. - 1 порог

0,4% об. - 2 порог

0,01% об.

10 мА/% об.

3-проводная

Этанол

С2Н5ОН

0 … 1,6% об.

0,3% об. - 1 порог

0,6% об. - 2 порог

0,01% об.

10 мА/% об.

3-проводная

Токсичные и опасные газы

Аммиак

NH3

0 … 320 мг/м3

20 мг/м3 - 1 порог

60 мг/м3 - 2 порог

1 мг/м3

0,05 мА/мг/м3

2-проводная

0 … 800 мг/м3

500 мг/м3 - 1 порог

5 мг/м3

0,02 мА/мг/м3

Диоксид азота

NO2

0 … 32 мг/м3

2 мг/м3 - 1 порог

0,1 мг/м3

0,5 мА/мг/м3

2-проводная

Диоксид серы

SO2

0 … 32 мг/м3

10 мг/м3 - 1 порог

1 мг/м3

0,5 мА/мг/м3

2-проводная

Диоксид углерода

CO2

0 … 5% об

0,5% об. - 1 порог

0,01 % об.

3,2 мА/% об.

3-проводная

0 … 20% об.



0,05% об.

0,16 мА/% об.

0 … 100% об.



0,1% об.

Кислород

O2

0 ….32% об.

18% об. - 1 порог

23% об. - 2 порог

0,1% об.

0,5 мА/% об.

2-проводная

14….30% об.

18% об. - 1 порог

23% об. - 2 порог

0,1% об.

1 мА/% об.

0… 100% об.

1 порог - нет

2 порог - нет

1,0% об.



Оксид углерода

CO

0 … 320 мг/м3

20 мг/м3 - 1 порог

100 мг/м3 - 2 порог

1 мг/м3

0,05 мА/мг/м3

2-проводная

Оксид азота

NO

0 … 32 мг/м3

5 мг/м3 - 1 порог

1 мг/м3

0,5 мА/мг/м3

2-проводная

Сероводород

H2S

0 … 32 мг/м3

3 мг/м3 - 1 порог

10 мг/м3 - 2 порог

0,1 мг/м3

0,5 мА/мг/м3

2-проводная

Формальдегид

H2CO

0 … 8 мг/м3

0,5 мг/м3 - 1 порог

0,05 мг/м3



2-проводная

Хлор

Cl2

0 … 32 мг/м3

1 мг/м3 - 1 порог

5 мг/м3 - 2 порог

0,1 мг/м3

0,5 мА/мг/м3

2-проводная

Хлористый водород

HCl

0 … 32 мг/м3

5 мг/м3

0,1 мг/м3

0,5 мА/мг/м3

2-проводная

Этанол

C2H5OH

0 … 3,2 г/м3

1 г/м3 - 1 порог

0,01г/м3

5 мА/г/м3

3-проводная

Метанол

CH3OH

0 … 32 мг/м3

5 мг/м3 - 1 порог

0,1 мг/м3

0,5 мА/мг/м3

2-проводная

Технические характеристики

Принцип работы Электрохимический, термохимический, оптический, полупроводниковый
Способ отбора пробы Диффузионный (конвекционный)
Выходные сигналы RS485, Релейный, Токовый 4-20 мА
Диапазон рабочих температур 0...+50°С (пульт контроля, блок питания)
-20...40°С (датчики исп.001, под заказ -30...50°С)
-30...50°С (датчики исп.009)
-30...50°С (датчики исп.014, под заказ -40...50°С)
Исполнение по степени защиты IP65
Питание = 24 В
Габариты 160х80х60 мм (пульт контроля)
109х120х55 мм (датчики ИГС-98 в пластик. корпусе, исп.001)
115х108х55 мм (датчики в пластик. корпусе, исп.009)
42х42х92 мм (датчики ИГС-98 в металлич. корпусе, исп.014)
Вес 500 г (пульт контроля)
350 г (датчики в пластик. корпусе, исп.001)
600 г (датчики в металлич. корпусе, исп.014)

Варианты исполнения

Различают датчики двух исполнений:

  • ФГИМ 413415.001-400-004-001.XX - пластиковый корпус, встроенный сенсор и один гермоввод под кабель; выход (4 - 20) мА; 2-х и 3-х проводное подключение; без индикации; защита корпуса IP65; диффузионная подача газа; базовое исполнение; климатическое исполнение 1УХЛ; крепится к стене с помошью кронштейна.
  • ФГИМ 413415.001-400-013-014.XX - металлический цилиндрический нержавеющий корпус с электроникой и встроенным сенсором; выход (4 - 20) мА; крепится к стене при помощи специального кронштейна, или при помощи соединительной резьбы вкручивается в коммутационные модули КМ-002 и КМ-006.

Стандартный комплект поставки

  • Пульт контроля.
  • Паспорт на пульт.
  • Руководство по эксплуатации.
  • Упаковка.

Дополнительная комплектация, опции

  • Блок выносного силового реле.
  • Блок питания 24В, 2,0А.
  • Бокс монтажный.

В комплект поставки могут входить дополнительные аксессуары и другая эксплуатационная документация и приспособления, предусмотренные договором с заказчиком.

По  отдельному  соглашению  может  поставляться  комплект  приспособлений  для проведения периодических поверок.

Датчики, подходящие для совместной работы с системой А-4М:
