ДАРТ датчики-газоанализаторы компонентов ракетного топлива

Скачать PDF

Область применения: Безопасность работ/Контроль ПДКр.з. вредных веществ

Тип: Стационарный/Одноканальный

Количество каналов: 1

Наименования контролируемых компонентов: C2H8N2 Гептил (несимметричный диметилгидразин, НДМГ, 1,1-диметилгидразин), C6H3(NH2)2OH·2HCl Амидол, N2H4·H2O Гидразин-гидрат

Количество контролируемых компонентов (одним прибором): 1

Маркировка взрывозащиты: 1ExdIIBT4

Цена (без учета НДС): По запросу руб.

Заказать

Описание

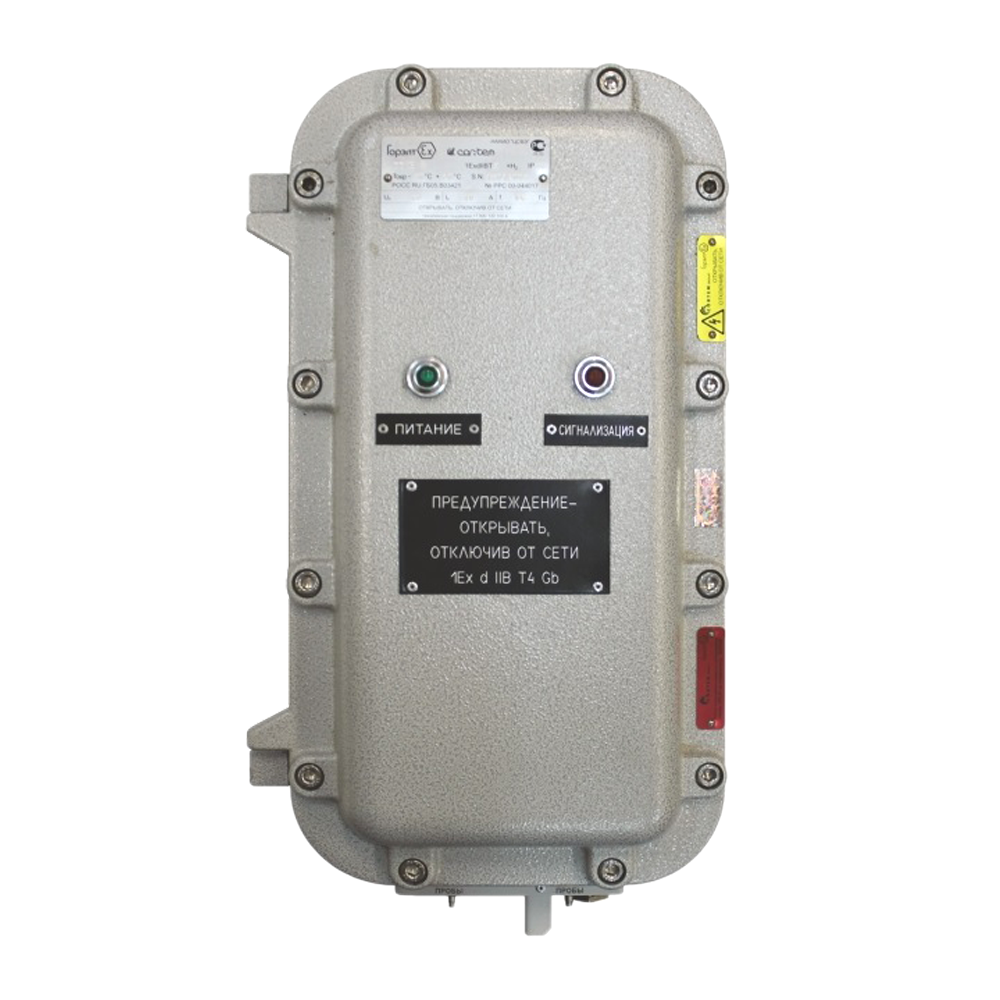

Газоанализатор компонентов ракетного топлива ДАРТ служит для автоматического непрерывного измерения паров компонентов ракетного топлива (КРТ) в воздухе контролируемых помещений.

Стационарный газоанализатор ДАРТ применяется в составе систем контроля паров КРТ.

Функции датчика-газоанализатора ДАРТ:

Измерение массовой концентрации паров НДМГ в воздухе.
Выдача выходного сигнала постоянного тока 4-20 мА, пропорционального измеренному значению массовой концентрации паров НДМГ.
Выдача прерывистой световой индикации красного цвета СИГНАЛИЗАЦИЯ, свидетельствующей о достижении измеренным значением массовой концентрации паров НДМГ порога срабатывания сигнализации ПОРОГ1.
Выдача прерывистой световой индикации повышенной частоты красного цвета СИГНАЛИЗАЦИЯ, свидетельствующей о достижении измеренным значением массовой концентрации паров НДМГ порога срабатывания сигнализации ПОРОГ2.
Выдача световой индикации зеленого цвета ПИТАНИЕ при подключении газоанализатора к источнику напряжения питания постоянного тока.
Выдача непрерывной световой индикации красного цвета СИГНАЛИЗАЦИЯ и фиксированного значения тока менее 1 мА в линию выходного сигнала постоянного тока в случае неисправности газоанализатора.
Связь с ВУ по цифровому каналу связи.

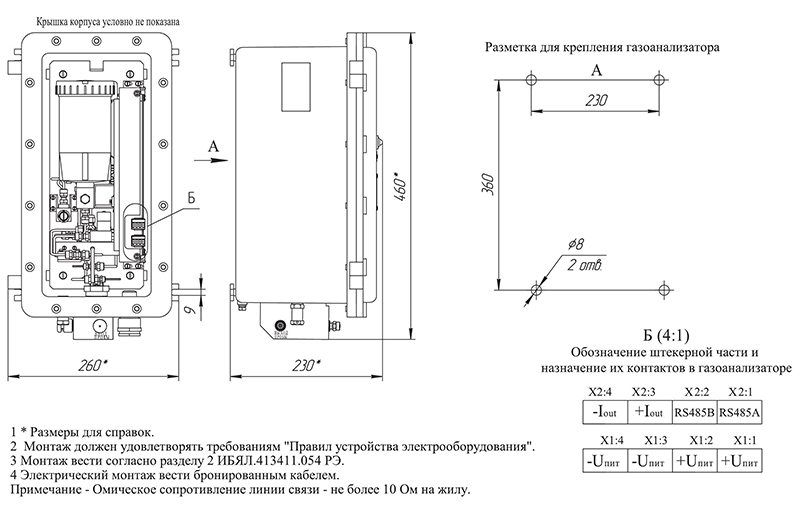

Монтажный чертеж:

Технические характеристики

Диапазоны измерений

C2H8N2 Гептил (несимметричный диметилгидразин, НДМГ, 1,1-диметилгидразин)	0-5 мг/м³ (по выходному цифровому каналу связи); 0-1 мг/м³ (по выходному сигналу постоянного тока)
N2H4·H2O Гидразин-гидрат	0-1,0 мг/м³
C6H3(NH2)2OH·2HCl Амидол	0-1,0 мг/м³

Погрешность измерений

C2H8N2 Гептил (несимметричный диметилгидразин, НДМГ, 1,1-диметилгидразин)	Предел основной погрешности ±25% (относительная)
N2H4·H2O Гидразин-гидрат	Предел основной погрешности ±25% (относительная)
C6H3(NH2)2OH·2HCl Амидол	Предел основной погрешности ±20% (относительная)

Принцип работы

Электрохимический

Способ отбора пробы

Принудительный/Встроенный побудитель расхода

Выходные сигналы

RS485, Токовый 4-20 мА

Диапазон рабочих температур

+1...+45°С

Исполнение по степени защиты

IP65

Питание

= 18...32 В

Габариты

Не более 260×230×460 мм

Вес

Не более 20 кг

Варианты исполнения

Обозначение газоанализаторов	Условное наименование	Химическая формула определяемого компонента	Зона размещения
ИБЯЛ.413411.054	ДАРТ	(CH3)2N2H2 (НДМГ) несимметричный диметилгидразин	Взрывоопасная
ИБЯЛ.413411.054-01	ДАРТ-К	Н2N-NH2 амидол	Невзрывоопасная
ИБЯЛ.413411.054-02	ДАРТ-А	N2H4·H2O гидразин-гидрат	Невзрывоопасная
ИБЯЛ.413411.054-03	ДАРТ-К-ВЗ	Н2N-NH2 амидол	Взрывоопасная
ИБЯЛ.413411.054-04	ДАРТ-А-ВЗ	N2H4·H2O гидразин-гидрат	Взрывоопасная

Стандартный комплект поставки

Датчик-газоанализатор паров КРТ ДАРТ.
Комплект запасных частей КЗЧ (ИБЯЛ.413943.045).
Комплект инструмента и принадлежностей КИП (ИБЯЛ.413944.064).

Дополнительная комплектация, опции

Фильтр поглотитель гептила (фильтр сменный) ИБЯЛ.418312.119 (взамен выработавшего свой ресурс).
Электрохимическая ячейка (ЭХЯ) ИБЯЛ.418425.125 (взамен выработавшей свой ресурс).

Скачать документацию

ДАРТ датчики-газоанализаторы компонентов ракетного топлива. Руководство по эксплуатации.

ДАРТ-А, ДАРТ-К датчики-газоанализаторы компонентов ракетного топлива. Руководство по эксплуатации.

ДАРТ-А-ВЗ, ДАРТ-К-ВЗ датчики-газоанализаторы компонентов ракетного топлива. Руководство по эксплуатации.
