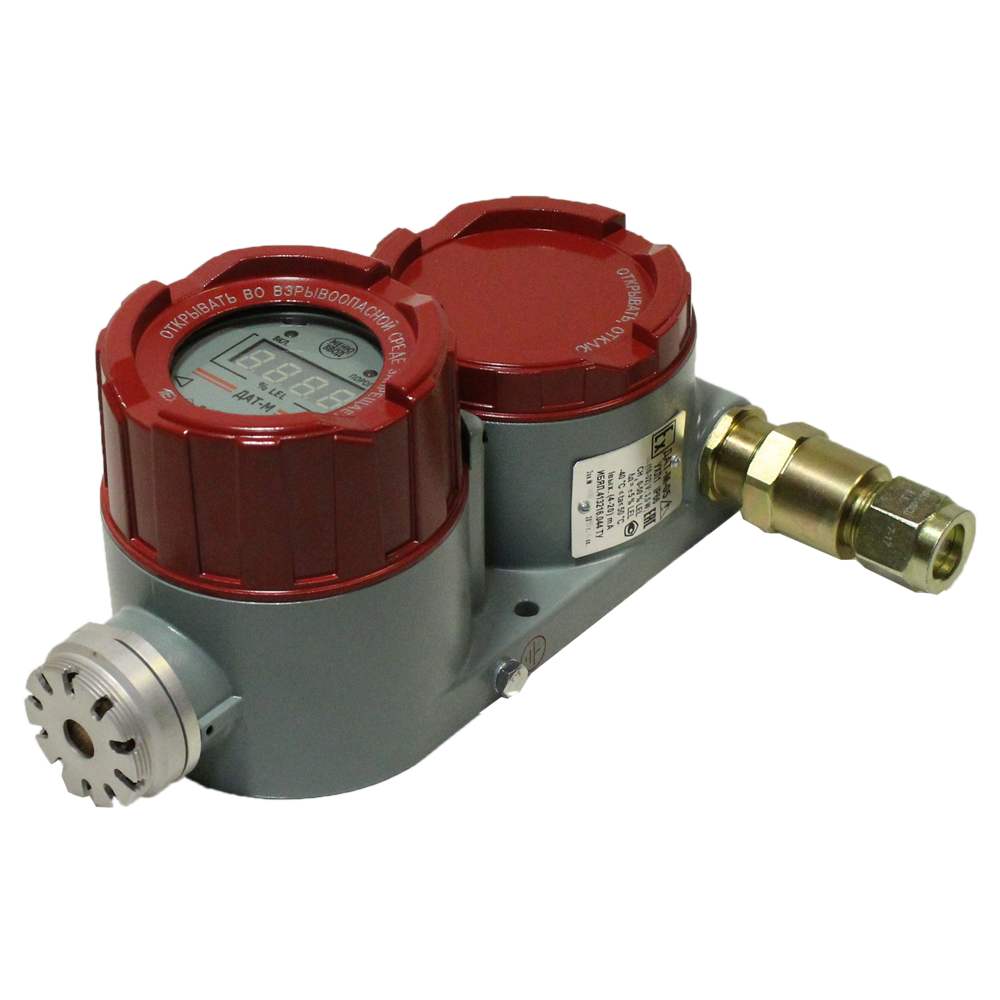

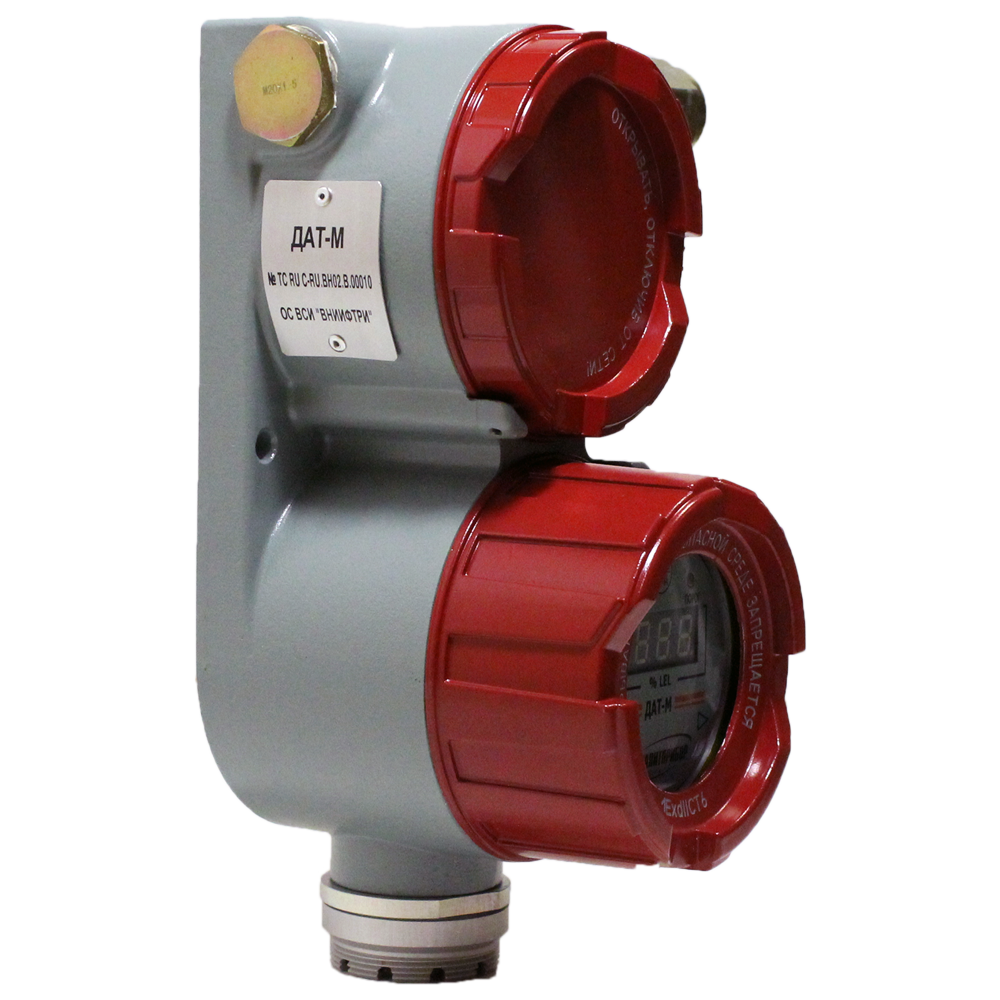

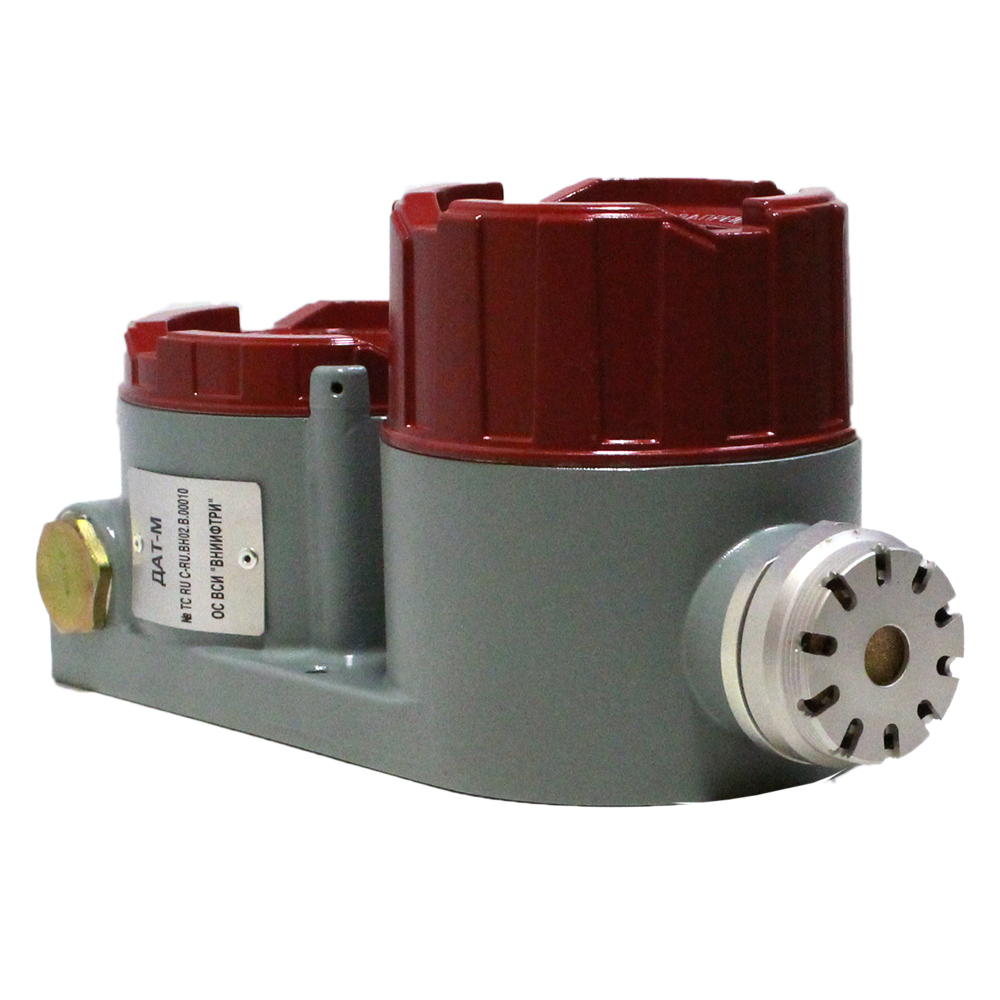

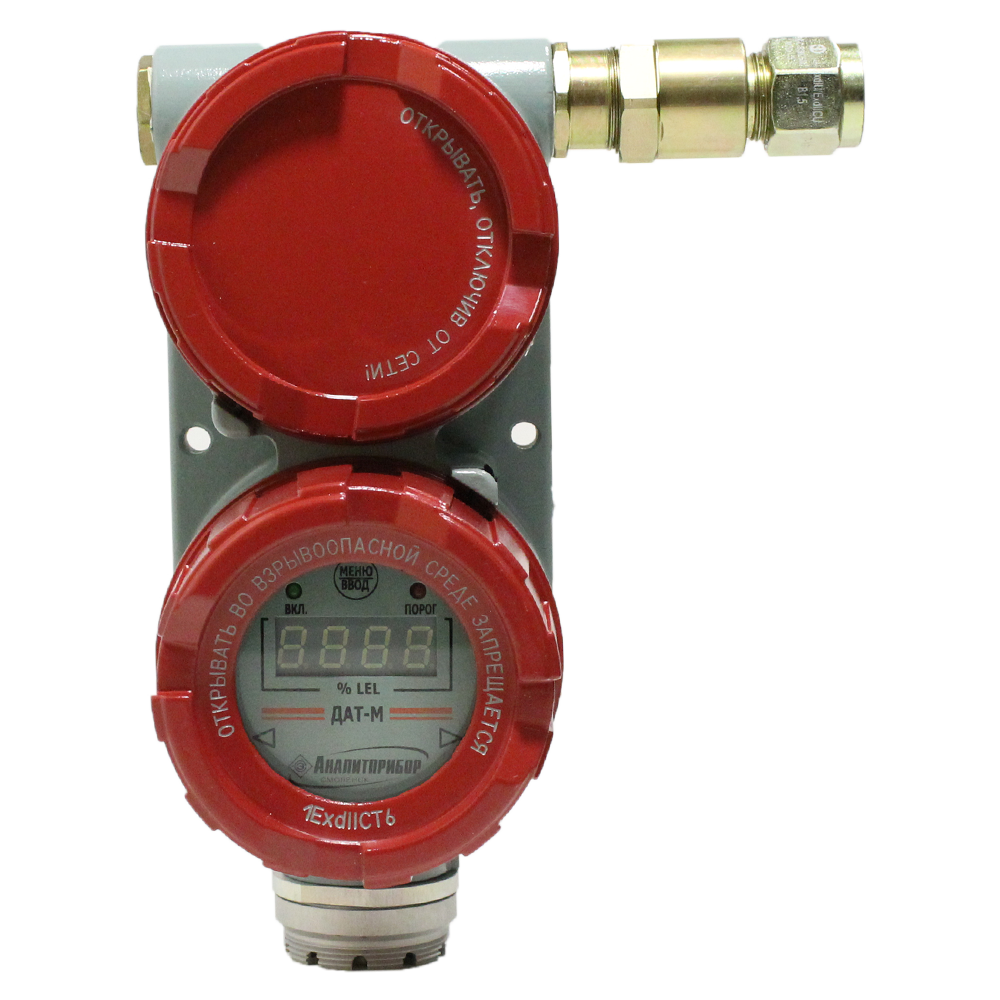

ДАТ-М датчики-сигнализаторы термохимические

Скачать PDF

Область применения: Безопасность работ/Контроль ДВК горючих газов

Тип: Стационарный/Одноканальный

Режим работы: Непрерывный

Наименования контролируемых компонентов: C1-C5 Углеводороды (в том числе сжиженный нефтяной газ), C1-C10 Углеводороды алифатические предельные (по гексану), C2H2 Ацетилен, C2H3CL Хлорэтен (Винилхлорид), C2H3N Ацетонитрил (Уксусной кислоты нитрил, метилцианид, этанонитрил, цианометан), C2H4 Этен (Этилен), C2H4CL2 1,2-Дихлорэтан, C2H4O Ацетальдегид (Этаналь), C2H4O Эпоксиэтан (Этилена оксид, этиленоксид, оксиран, 1,2-эпоксиэтан), C2H5NO2 Нитроэтан, C2H6 Этан, C2H6O (C2H5OH) Этанол (Этиловый спирт), C3H3N Проп-2-енонитрил (Акрилонитрил, винилцианид), C3H4O Проп-2ен-1-аль (Акролеин), C3H6 Пропен (Пропилен), C3H6O 1,2-Эпоксипропан (Пропиленоксид), C3H6O Пропан-2-он (Ацетон, Диметилкотон), C3H6O Спирт непредельного ряда (Аллиловый спирт), C3H8 Пропан, C3H8O2 Диметокси метан (Метилаль), C3H8O Пропан-1-ол (Пропиловый спирт), C4H6 Бута-1,3-диен (Дивинил, эритрен, винилэтилен), C4H8 Бутен (Бутилен), C4H8 Изобутилен, C4H8O Бутан-2-он (Метилэтилкетон), C4H10 Бутан, C4H10 Изобутан, C4H10O2 2-Этоксиэтанол (Этилцеллозольв), C4H10O Бутан-1-ол (Бутанол, бутиловый спирт), C4H10O Бутан-2-ол (Изобутанол), C4H10O Этоксиэтан (Диэтиловый эфир), C4Н8O2 1,4-Диоксан, C5H4O2 Фуран-2-альдегид (Фурфурол), C5H6 Циклопентадиены (Циклопента-1,3-диен ), C5H8 2-Метилбута-1,3-диен (Изопрен), C5H10 Амилен (Циклопентан), C5H12 Изопентан (2-метилбутан), C5H12 Пентан, C5H12O Пентан-1-ол (Спирт амиловый), C5Н8О2 Метил-2-метилпроп-2-еноат (Метилметакрилат, метиловый эфир метакриловой кислоты), C6H6 Бензол, C6H6CO Бензальдегид, C6H6O Гидроксибензол (Фенол), C6H7N Аминобензол (Анилин), C6H10O Циклогексанон, C6H12 Циклогексан, C6H12O2 4,4 Диметил-1,3-диоксан, C6H14 Гексан, C6H14О 2,2-Оксибиспропан (2-(1-Метилэтокси)пропан, Диизопропиловый эфир), C6H15N Триэтиламин (N,N-Диэтилэтанамин), C7H8 Метилбензол (Толуол), C7H16 Гептан, C7Н8О Гидроксиметилбензол (Крезолы, смесь изомеров м-, o-, n-), C8H8 Этенилбензол (Стирол), C8H10 Диметилбензол (Ксилолы, смесь изомеров м-, o-, n-), C8H10 Этилбензол, C8H18 Октан, C9H20 Нонан, C10H22 Декан, CH2O2 Метановая кислота (Муравьиная кислота), CH2O Формальдегид, CH3OH Метанол (Метиловый спирт), CH4 Метан, H2 Водород, Бензин, Газ природный, Дизельное топливо, Керосин, Растворители, Скипидар, Сольвент - нафта, Сумма горючих газов, Уайт-спирит

Количество контролируемых компонентов (одним прибором): 1

Маркировка взрывозащиты: 1ExdibIICT6, 1ExibIIBT6

Цена (без учета НДС): от 14710,00 до 61590,00 pуб.

Описание

Сигнализаторы ДАТ-М предназначены для контроля довзрывоопасных концентраций суммы горючих газов и паров в атмосфере рабочей зоны помещений и открытых площадок и выдачи световой сигнализации о превышении установленных пороговых значений.

Полный перечень контролируемых датчиками ДАТ-М веществ.

Области применения

Стационарные газоанализаторы ДАТ-М используются для  контроля воздуха рабочей зоны помещений и наружных установок взрыво- и пожароопасных химических, нефтехимических и нефтеперерабатывающих производств, других отраслей промышленности, в том числе в составе системы СКАПО ИБЯЛ.424355.002 ТУ и совместно с блоками питания и сигнализации БПС-21М ИБЯЛ.411111.042 ТУ при выполнении работ по обеспечению безопасных условий и охране труда; осуществлении производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.

Особенности сигнализаторов ДАТ-М:

  • Применение в условиях крайнего Севера.
  • Возможность установления значений порогов срабатывания сигнализации потребителем.
  • Выдача токового сигнала, который пропорционален значению концентрации контролируемых компонентов.
  • Выдача световой сигнализации.
  • Выдача цифрового сигнала на выходе, наложенного на выходной токовый сигнал, поддерживающий HART-протокол.
  • Вывод на жидкокристаллический индикатор данных о концентрации контролируемых веществ.

 Термохимические сигнализаторы ДАТ-М обеспечивают выполнение следующих функций:

  • выдачу токового сигнала (4-20 мА), пропорционального содержанию горючих газов и паров (все модификации, кроме ДАТ-М-06, ДАТ-М-06Г);
  • выдачу непрерывной световой сигнализации зеленого цвета при наличии питающего напряжения;
  • выдачу прерывистой световой сигнализации красного цвета с одновременным замыканием соответствующих «сухих» контактов реле при достижении содержания горючих газов и паров в контролируемой среде установленного порогового значение "ПОРОГ1" (все модификации, кроме ДАТ-М-02, ДАТ-М-03, ДАТ-М-04);
  • выдачу непрерывной световой сигнализации красного цвета с одновременным замыканием соответствующих «сухих» контактов реле при достижении содержания горючих газов и паров в контролируемой среде установленного порогового значения "ПОРОГ2";
  • вывод измеренного значения содержания горючих газов и паров на встроенный цифровой индикатор (все модификации, кроме ДАТ-М-02, ДАТ-М-03, ДАТ-М-04);
  • обмен данными с внешними устройствами по цифровым каналам связи RS485 и HART.

Примечание: замыкание «сухих» контактов реле реализовано только для исполнений ДАТ-М-06ТР, ДАТ-М-06ТРХ, ДАТ-М-06ТРХН, ДАТ-М-06ГТР, ДАТ-М-06ГТРХ, ДАТ-М-06ГТРХН.

При размещении датчиков-сигнализаторов ДАТ-М во взрывоопасных зонах, в соответствии с маркировкой взрывозащиты, они могут использоваться совместно со следующим электрооборудованием:

  • ДАТ-М-01, ДАТ-М-02, ДАТ-М-03 - с блоками питания и сигнализации БПС-21М ИБЯЛ.411111.042ТУ (взрывозащищенные исполнения с маркировкой взрывозащиты «[Exib]IIB», «[Exib]IIC»);
  • ДАТ-М-04 – с блоками питания и сигнализации БПС-21 ИБЯЛ.411111.034ТУ (маркировка взрывозащиты «[Exib]IIC», в настоящее время сняты с производства);
  • ДАТ-М-05, ДАТ-М-05Х, ДАТ-М-05Г, ДАТ-М-05ГХ – с блоками питания и сигнализации БПС-21М ИБЯЛ.411111.042ТУ (невзрывозащищенные исполнения);
  • ДАТ-М-06, ДАТ-М-06ТР, ДАТ-М-06ТРХ, ДАТ-М-06ТРХН, ДАТ-М-06Г, ДАТ-М-06ГТР, ДАТ-М-06ГТРХ, ДАТ-М-06ГТРХН – с блоками питания и сигнализации БПС-21М-М ИБЯЛ.411111.042-04ТУ;
  • в составе системы СКАПО ИБЯЛ.424355.002ТУ;
  • ДАТ-М-01, ДАТ-М-02, ДАТ-М-03, ДАТ-М-04 - с пультом контроля ПК ИБЯЛ.422411.005ТУ (маркировка взрывозащиты «1ExibIICT6X»), предназначенным для индикации величины выходного сигнала постоянного тока сигнализаторов на месте их установки во взрывоопасной зоне; с блоком местной сигнализации БМС ИБЯЛ.411531.005 (мар- кировка взрывозащиты «1ExibIICT6X»), предназначенным для выдачи световой и звуковой сигнализации.

Сигнализаторы ДАТ-М также могут работать с другими блоками питания и сигнализации и контроллерами сбора данных во взрывозащищенном исполнении, обеспечивающими соответствующие параметры питания и искробезопасных цепей.

Технические характеристики

Диапазоны измерений
Сумма горючих газов 0-50% НКПР
Погрешность измерений
Сумма горючих газов ±5% НКПР по поверочному компоненту (абсолютная)
Пороги сигнализации
  • ДАТ-М-02, ДАТ-М-03, ДАТ-М-04 - один порог, 11% НКПР (фиксированный).
  • ДАТ-М-01, ДАТ-М-05, ДАТ-М-05Х, ДАТ-М-05ХН, ДАТ-М-06, ДАТ-М-06ТР, ДАТ-М-06ТРХ, ДАТ-М-06ТРХН - два порога, 7% НКПР и 11% НКПР (регулируемые).
  • ДАТ-М-05Г, ДАТ-М-05ГХ, ДАТ-М-05ГХН, ДАТ-М-06Г, ДАТ-М-06ГТР, ДАТ-М-06ГТРХ, ДАТ-М-06ГТРХН - два порога, 10% НКПР и 15% НКПР (регулируемые).
Принцип работы Термохимический
Способ отбора пробы Диффузионный (конвекционный), Принудительный/За счет избыточного давления в месте отбора пробы
Выходные сигналы HART, RS485, Релейный, Токовый 4-20 мА
Диапазон рабочих температур -40...+50 °С (ДАТ-М-01, ДАТ-М-05, ДАТ-М-06); -60...+50°С (ДАТ-М-02, ДАТ-М-03, ДАТ-М-04)
Исполнение по степени защиты IP54, IP66
Питание = 24 В
Габариты 180х60х155 мм (ДАТ-М-01, ДАТ-М-02, ДАТ-М-03, ДАТ-М-04); 190х130х250 мм (все модификации ДАТ-М-05, ДАТ-М-06)
Вес 1,5 кг (ДАТ-М-01, ДАТ-М-02, ДАТ-М-03, ДАТ-М-04); 4 кг (все модификации ДАТ-М-05, ДАТ-М-06)

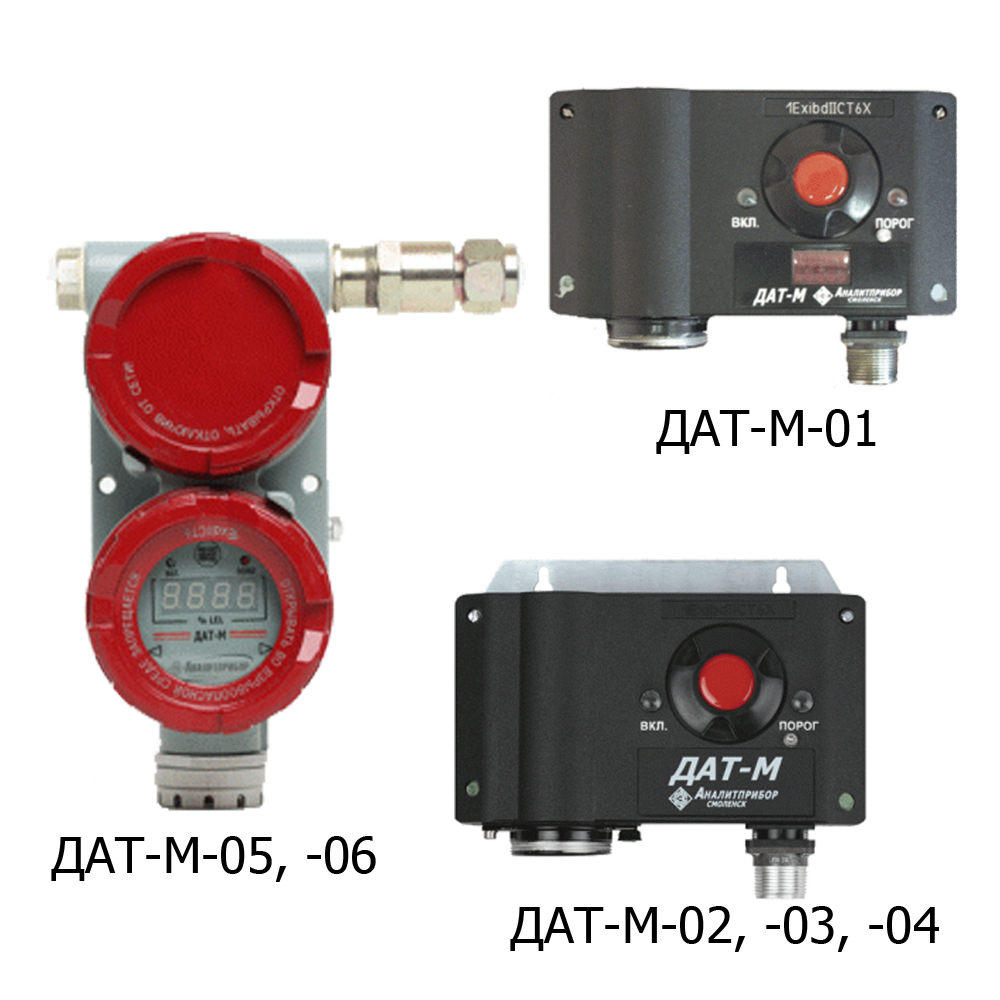

Варианты исполнения

Наименование

Поверочный
компонент

Напряжение
питания, В

Наличие цифровой
индикации

Диапазон
рабочей
температуры, °С

Наличие и тип
выходного сигнала
постоянного тока

Цифровой
канал связи

Наличие
исполнительных реле

ДАТ-М-01

метан

10-24

да

-40...+50

общий минус

-

-

ДАТ-М-02

10-16

нет

-60...+50

-

-

ДАТ-М-03

10-24

нет

-

-

ДАТ-М-04

10-16

нет

общий плюс

-

-

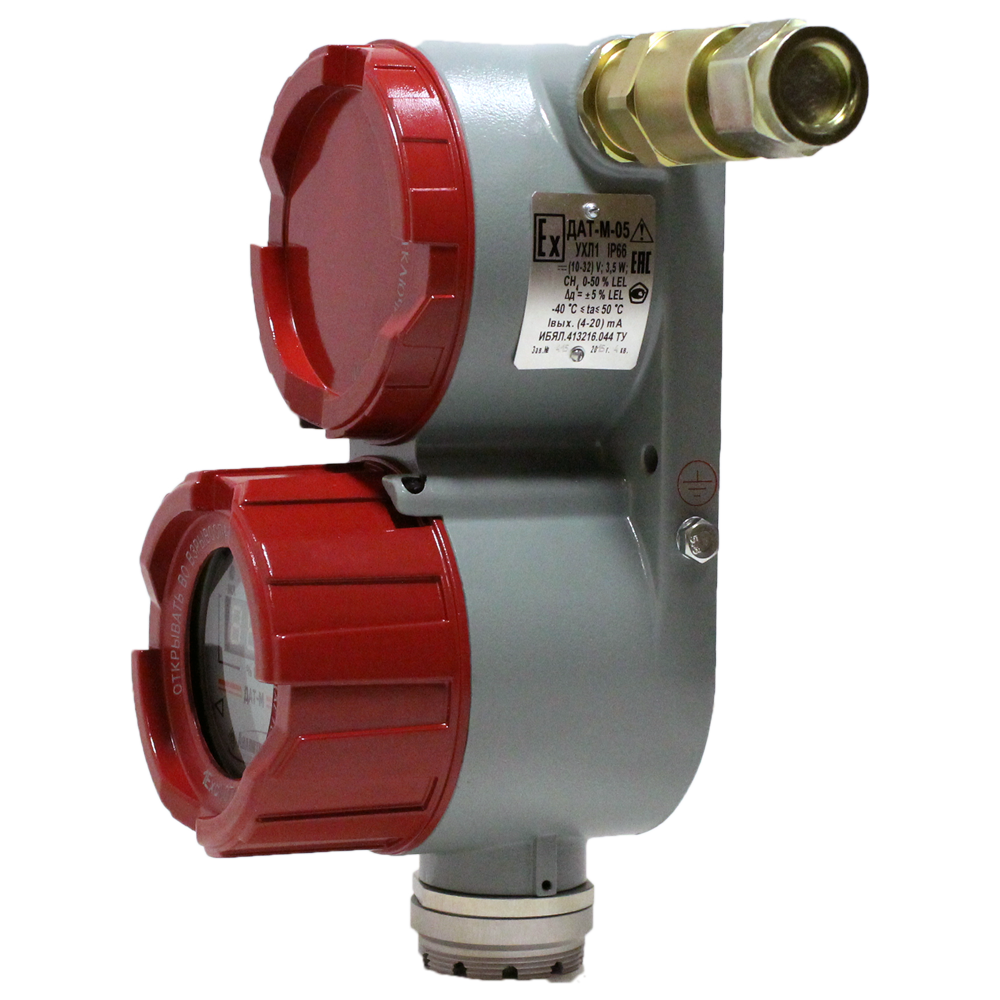

ДАТ-М-05

10-32

да

-40...+50

гальванически
развязанный

-

-

ДАТ-М-05Х

HART

-

ДАТ-М-05ХН

-60...+50

HART

-

ДАТ-М-05Г

гексан

-40...+50

-

-

ДАТ-М-05ГХ

HART

-

ДАТ-М-05ГХН

-60...+50

HART

-

ДАТ-М-06

метан

-40...+50

нет

RS485

-

ДАТ-М-06ТР

гальванически
развязанный

RS485

+

ДАТ-М-06ТРХ

RS485, HART

+

ДАТ-М-06ТРХН

-60...+50

RS485, HART

+

ДАТ-М-06Г

гексан

-40...+50

нет

RS485

-

ДАТ-М-06ГТР

гальванически
развязанный

RS485

+

ДАТ-М-06ГТРХ

RS485, HART

+

ДАТ-М-06ГТРХН

-60...+50

RS485, HART

+

Примечание: сигнализаторы ДАТ-М-05, ДАТ-М-06 всех исполнений изготавливаются с кабельным вводом в упаковке ИБЯЛ.305649.066 (ВК-С-ВЭЛ2БМ-М20-Exd-В1,5) для присоединения гибкого бронированного кабеля.

Возможность изготовления газоанализаторов с кабельным вводом:

  • ИБЯЛ.305649.066-01 (ВК-С-ВЭЛ4Т-М20-Ехd-G1/2-В1,5) при необходимости трубной проводки;
  • ИБЯЛ.305649.066-02 (ВК-С-ВЭЛ4T-М20-Ехd-M20-В1,5) для присоединения герметичного металлорукава.

Стандартный комплект поставки

  • Датчик-сигнализатор ДАТ-М.
  • Техническая документация.
  • Комплект ЗИП.

Дополнительная комплектация, опции

  • Для проведения корректировки нулевых показаний и чувствительности сигнализаторов:
    • вентиль точной регулировки ИБЯЛ.306577.002;
    • индикатор расхода ИБЯЛ.418622.003-05;
    • баллоны с ПГС-ГСО (ИБЯЛ.061656.010-61 - воздух кл.1 ГОСТ 17433-80 (4 л), ИБЯЛ.061656.010-161 - воздух кл.1 ГОСТ 17433-80 (8 л), ИБЯЛ.061656.010-34.06 – состава СН4+воздух, номинальное содержание объемной доли СН4 - 1,82 %, номер по Госреестру – 10095-2012 (4 л); ИБЯЛ.061656.010-52 – состава С6Н14+воздух, номинальное содержание объемной доли С6Н14 – 0,475 %, номер по Госреестру – 10463-2014 (4 л));
    • стилус ИБЯЛ.413929.005 (для ДАТ-М-05, ДАТ-М-06 всех исполнений);
    • пульт контроля ИБЯЛ.422411.005 (только для ДАТ-М-01, ДАТ-М-02, ДАТ-М-03, ДАТ-М-04).
  • Для замены термохимических датчиков, выработавших свой ресурс:
    • датчик ИБЯЛ.413226.066 для сигнализаторов ДАТ-М-01, ДАТ-М-02, ДАТ-М-03, ДАТ-М-04 (или ИБЯЛ.305658.001-03 - датчик в транспортной упаковке);
    • датчик ИБЯЛ.413226.065-03 для сигнализаторов ДАТ-М-05, ДАТ-М-05Х, ДАТ-М-05ХН, ДАТ-М-06, ДАТ-М-06ТР, ДАТ-М-06ТРХ, ДАТ-М-06ТРХН;
    • датчик ИБЯЛ.418429.075 для исполнений ДАТ-М-05Г, ДАТ-М-05ГХ, ДАТ-М-05ГХН, ДАТ-М-06Г, ДАТ-М-06ГТР, ДАТ-М-06ГТРХ, ДАТ-М-06ГТРХН (или ИБЯЛ.305658.004 - датчик в транспортной упаковке);
    • пара чувствительных элементов для ТХД ИБЯЛ.413226.089 для сигнализаторов ДАТ-М-01, ДАТ-М-02, ДАТ-М-03, ДАТ-М-04, ДАТ-М-05, ДАТ-М-05Х, ДАТ-М-05ХН, ДАТ-М-06, ДАТ-М-06ТР, ДАТ-М-06ТРХ, ДАТ-М-06ТРХН (или комплект элементов ИБЯЛ.305649.024 – пара элементов в транспортной упаковке);
    • ключ АПИ8.892.013 для замены ТХД у сигнализаторов ДАТ-М-05Г, ДАТ-М-05ГХ, ДАТ-М-05ГХН, ДАТ-М-06Г, ДАТ-М-06ГТР, ДАТ-М-06ГТРХ, ДАТ-М-06ГТРХН.
  • Для подключения к сигнализаторам ДАТ-М-05, ДАТ-М-06 всех исполнений линий питания, выходного сигнала постоянного тока (для ДАТ-М-05, ДАТ-М-05Х, ДАТ-М-05ХН, ДАТ-М-05Г, ДАТ-М-05ГХ, ДАТ-М, ДАТ-М-05ГХН, ДАТ-М-06ТР, ДАТ-М-06ТРХ, ДАТ-М-06ТРХН, ДАТ-М-06ГТР, ДАТ-М-06ГТРХ, ДАТ-М-06ГТРХН) или линии связи по цифровому каналу связи RS485 (для ДАТ-М-06, ДАТ-М-06ТР, ДАТ-М-06ТРХ, ДАТ-М-06ТРХН, ДАТ-М-06Г, ДАТ-М-06ГТР, ДАТ-М-06ГТРХ, ДАТ-М-06ГТРХН), или исполнительных устройств:
    • кабельный ввод в упаковке ИБЯЛ.305649.066 (кабельный ввод ВК-С-ВЭЛ2БМ-М20-Ехd-В1,5 для присоединения гибкого бронированного кабеля);
    • кабельный ввод в упаковке ИБЯЛ.305649.066-01 (кабельный ввод ВК-С-ВЭЛ4Т-М20-Ехd-G1/2-В1,5 для трубной проводки);
    • кабельный ввод в упаковке ИБЯЛ.305649.066-02 (кабельный ввод ВК-С-ВЭЛ4T-М20-Ехd-M20-В1,5 для трубной проводки или подключения металлорукавов типа «Герда»).
  • Блок местной сигнализации БМС ИБЯЛ.411531.005...-09 (для сигнализаторов ДАТ-М-01, ДАТ-М-02, ДАТ-М-03, ДАТ-М-04);
  • Блок питания и сигнализации БПС-21М ИБЯЛ.411111.042 ТУ;
  • Блок расширения и связи БРС ИБЯЛ.411111.036 ТУ;
  • Фильтры-поглотители агрессивных веществ и каталитических ядов- для каждого конкретного применения сигнализаторов;
  • Колпачок защитный для защиты от порывов ветра ИБЯЛ.305131.033 для сигнализаторов ДАТ-М-01, ДАТ-М-02, ДАТ-М-03, ДАТ-М-04;
  • Комплект пополнения (фильтр для защиты от пыли) ИБЯЛ.305659.012-01;
  • Диск CD-R ИБЯЛ.431212.030 с программным обеспечением.
