ЭССА-CO-CH4 исп. БС газоанализаторы стационарные многоканальные

Скачать PDF

Область применения: Безопасность работ/Контроль ДВК горючих газов, Безопасность работ/Контроль ПДКр.з. вредных веществ

Тип: Стационарный/Многоканальный

Количество каналов: 16

Режим работы: Непрерывный

Наименования контролируемых компонентов: CH4 Метан, CO Углерода оксид (Угарный газ), Сумма горючих газов

Количество контролируемых компонентов (одним прибором): 2

Маркировка взрывозащиты: Нет

Цена (без учета НДС): 22190,00-129940,00 pуб.

Описание

Газоанализаторы ЭССА-СО-CH4 в исполнении БС (многоканальные, с блоком сигнализации) предназначены для измерения массовой концентрации оксида углерода и объемной концентрации метана в воздухе рабочей зоны: в котельных, подземных автостоянках, гаражах и других объектах, где возможно возникновение повышенной концентрации оксида углерода или горючих газов. Также эти приборы выполняют функцию сигнализации о превышении заданных уровней концентраций измеряемых компонентов (два уровня сигнализации) и функцию управления вторичными устройствами - исполнительными элементами систем вентиляции, внешними устройствами звуковой и световой сигнализации и др.

В стационарных газоанализаторах ЭССА-CO-CH4 исп. БС используются электрохимический (CO) и термокаталитический (CH4) методы детектирования. Электрохимический метод детектирования основан на реакции измеряемого вещества с электролитом, протекающей в детекторе. Электрохимический детектор имеет три электрода, между которыми находится электролит. Сила тока, генерируемая в детекторе, пропорциональна концентрации измеряемого вещества в пределах диапазона измерений.

В многоканальных ЭССА-CO-CH4 исп. БС термокаталитический метод детектирования основан на измерении теплового эффекта реакции термокаталитического окисления измеряемого вещества на платиновой проволоке или мелкодисперсном металле платиновой группы. Изменение температуры термокаталитического детектора пропорционально концентрации измеряемого вещества в пределах диапазона измерений.

Газоанализаторы ЭССА-CO-CH4 исп. БС имеют следующие варианты модификаций:

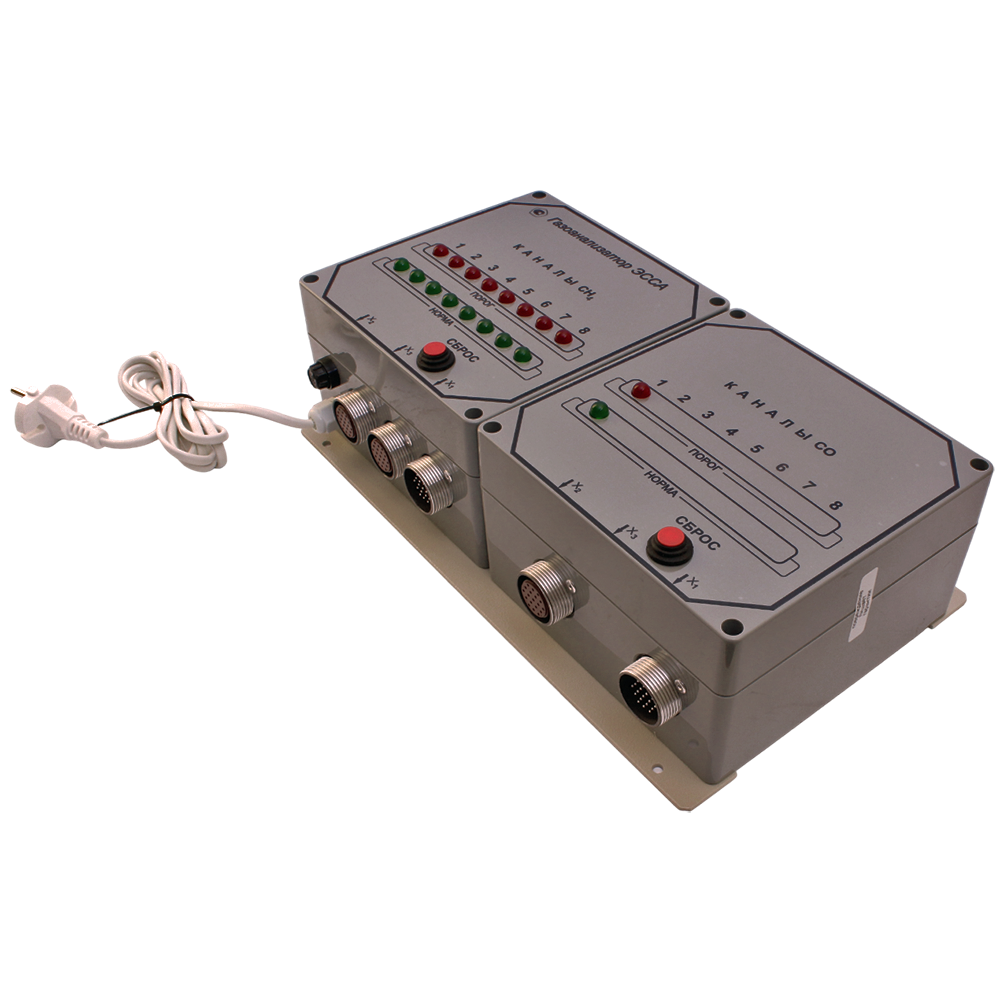

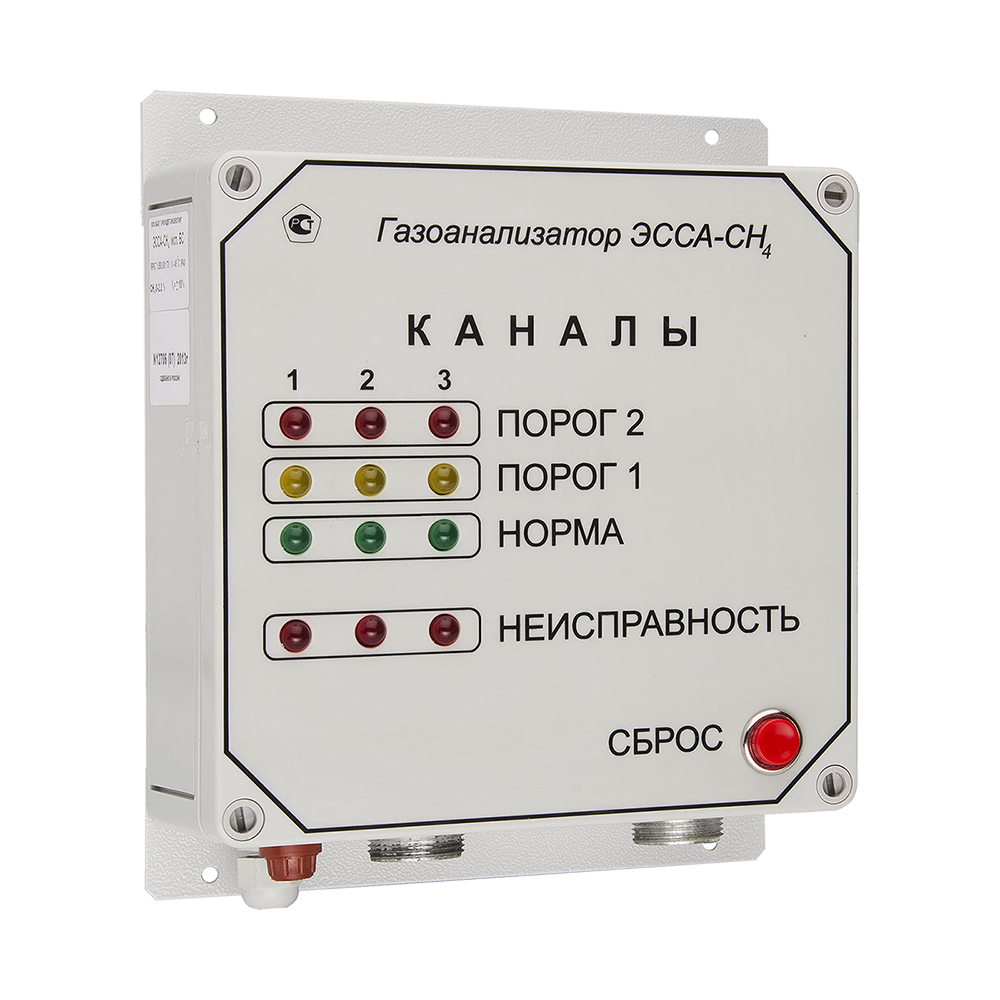

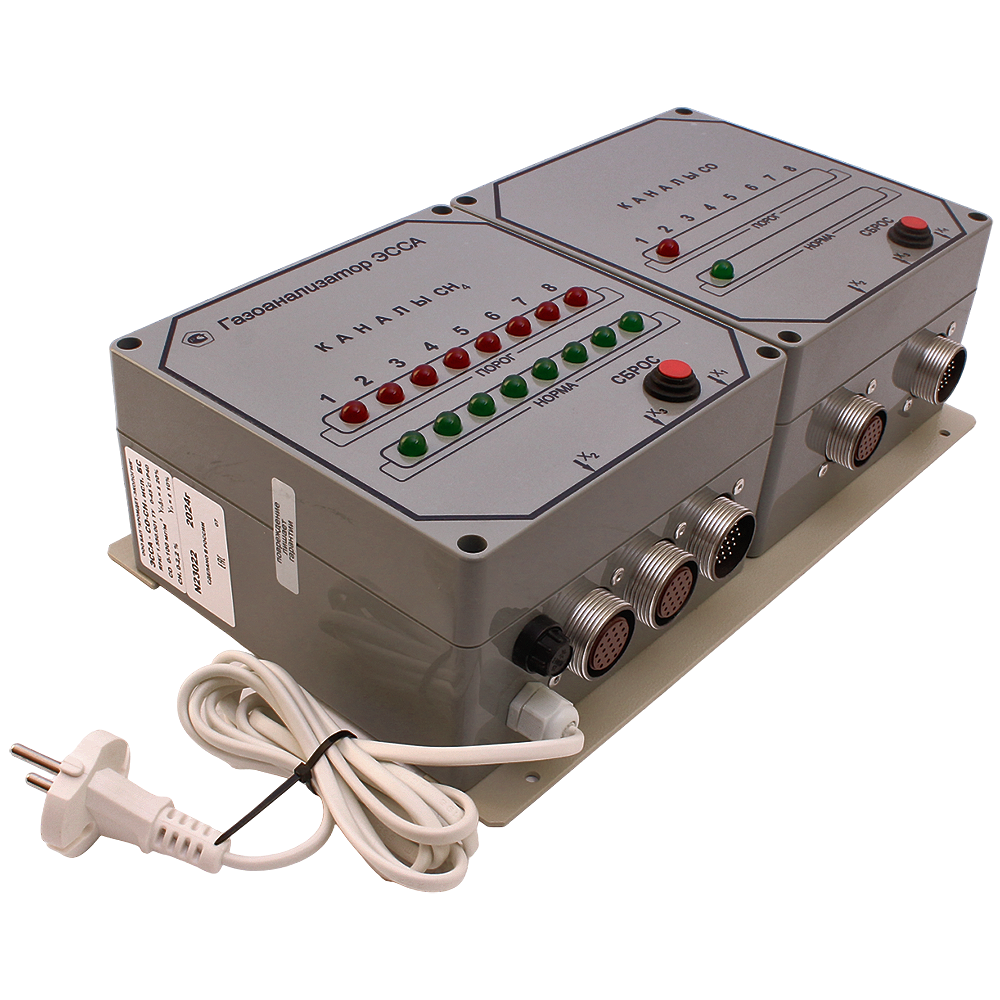

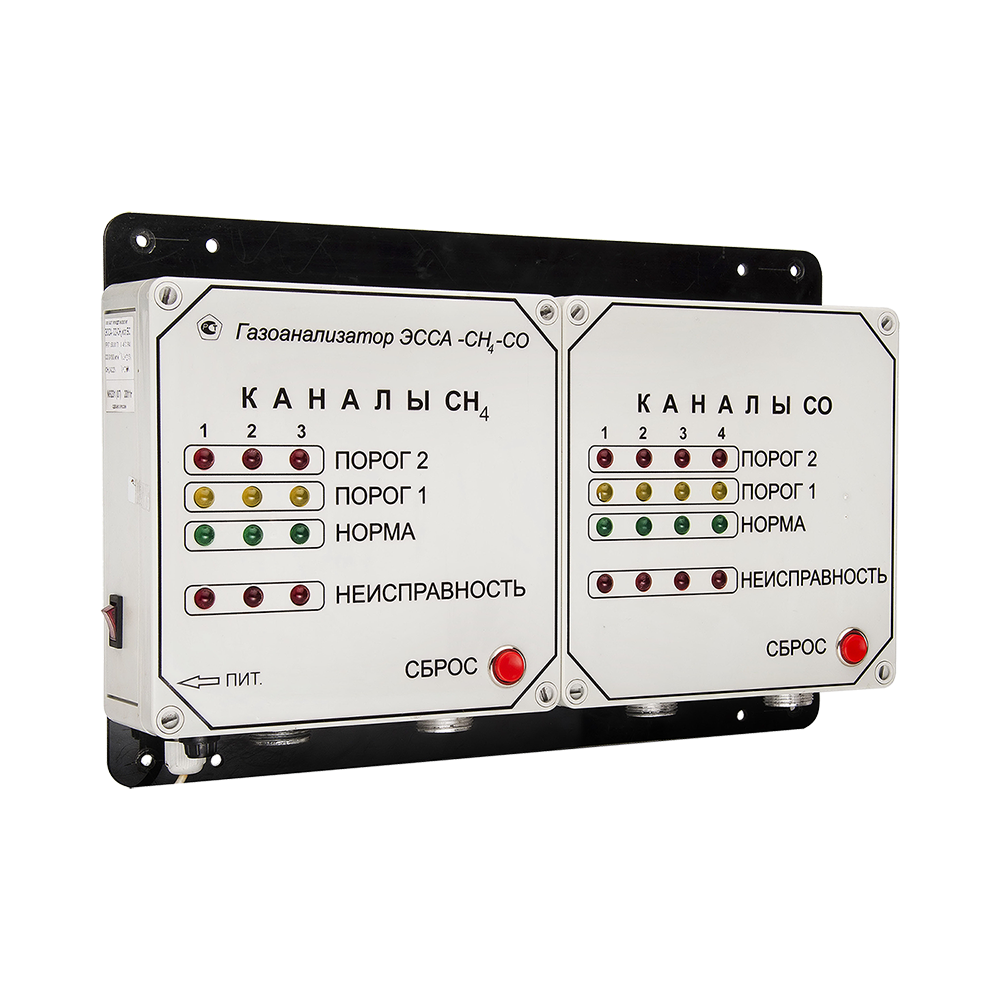

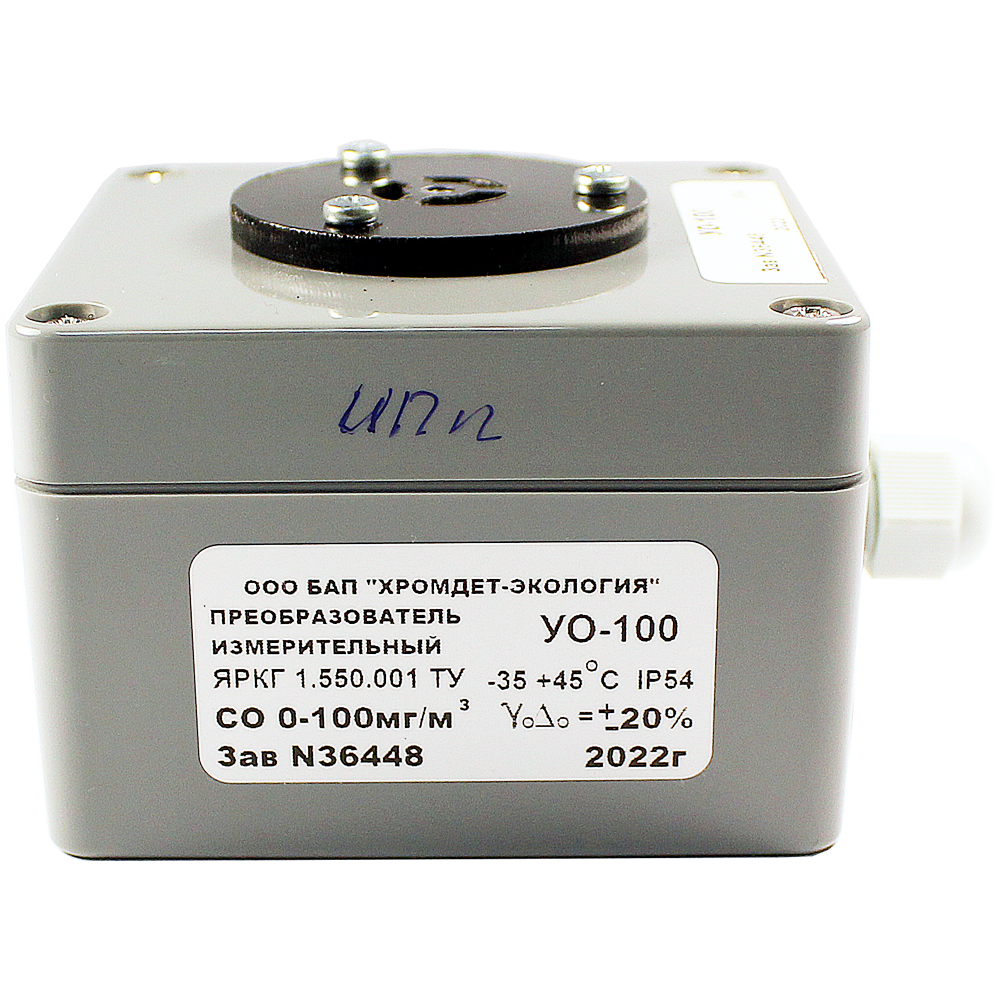

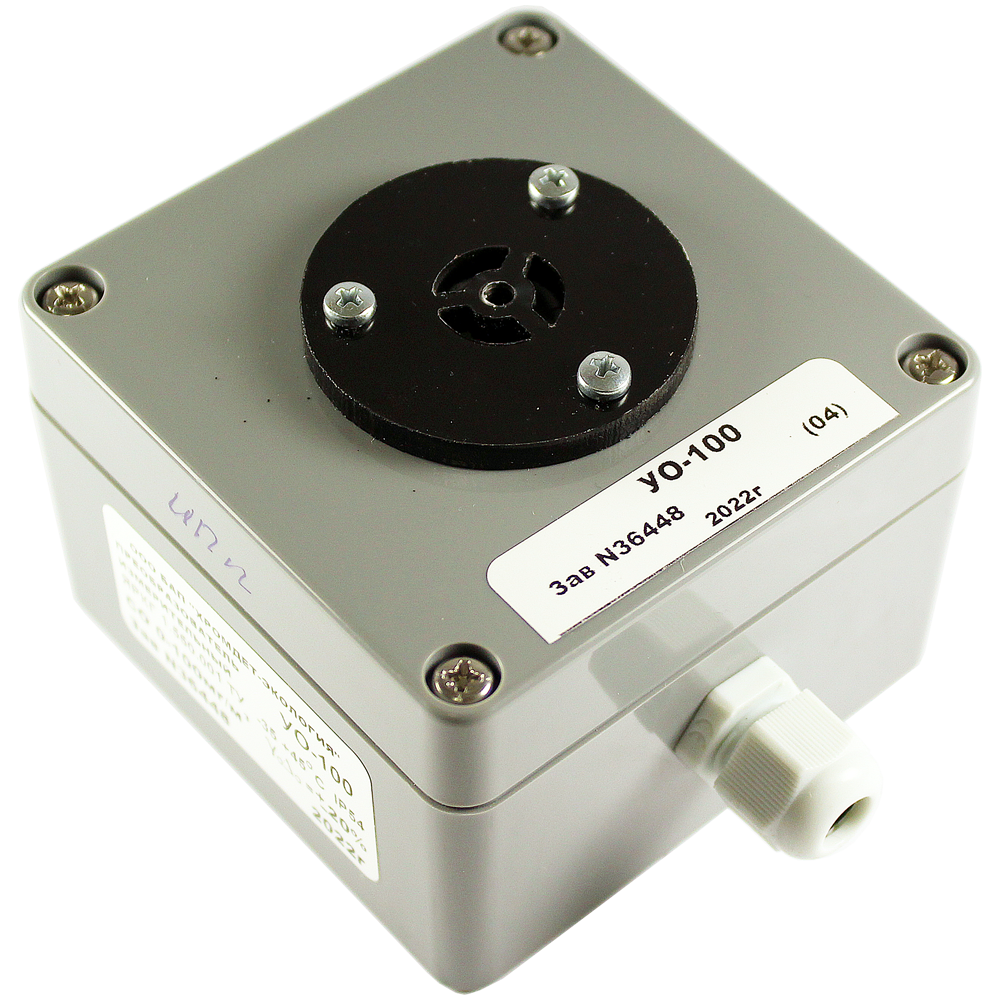

  • "БС" – с блоком сигнализации, состоят из блока сигнализации (БС) и измерительных преобразователей (ИП) оксида углерода (ЭССА-СО) или ИП метана (ЭССА-СН4), или ИП метана и ИП оксида углерода (ЭССА-СО-СН4). Каждый ИП соединяется с БС кабелем, образуя измерительный канал. Для соединения ИП оксида углерода и БС используется двужильный экранированный кабель типа КСПЭВГ или аналогичный. Для соединения ИП метана и БС используется экранированный кабель типа КСПЭВГ или аналогичный с числом жил не менее трех. Общее количество ИП, соединяемых с БС – от 1 до 16. Количество ИП каждого типа в газоанализаторах ЭССА-СО-СН4 – от 1 до 8.

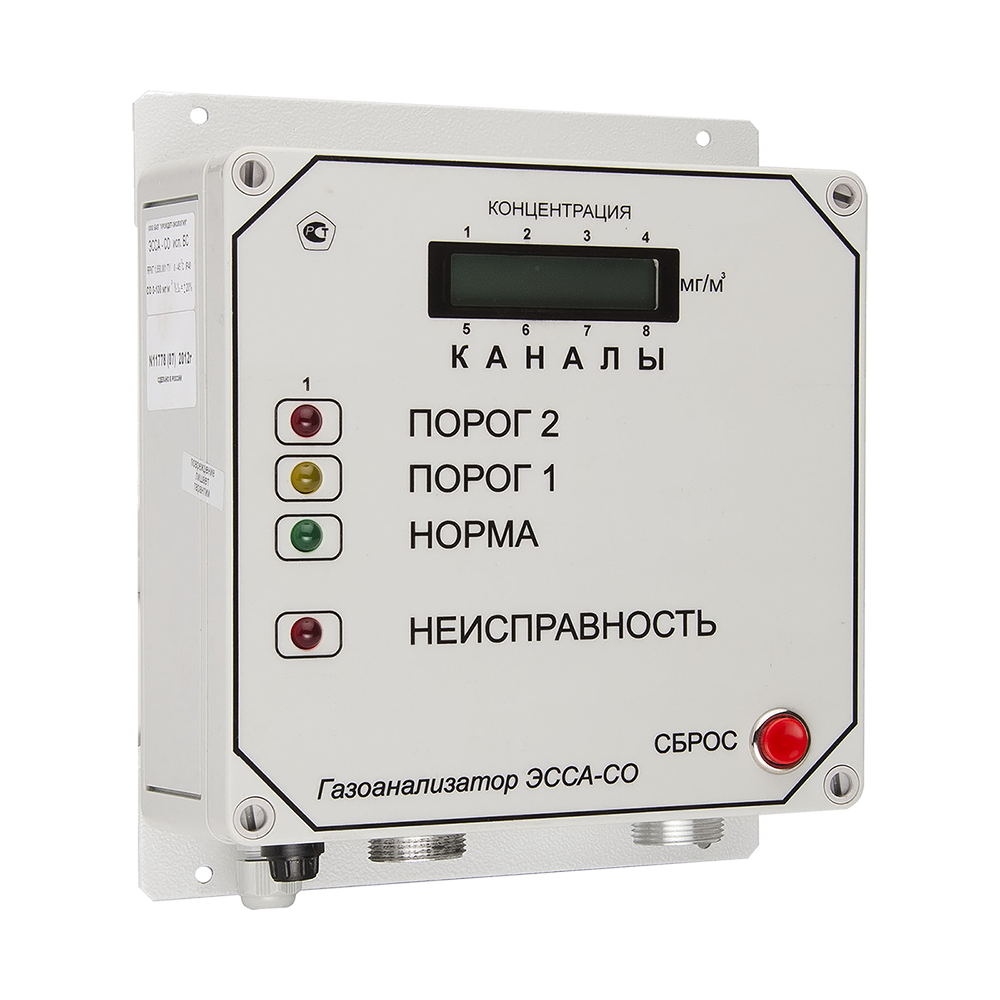

  • "БС/И" – с цифровой индикацией концентрации измеряемого компонента, состоят из БС со встроенным блоком индикации (БИН) и ИП. БИН обслуживает от 1 до 8 измерительных каналов. В газоанализаторах с числом измерительных каналов больше 8, а также в двухкомпонентных газоанализаторах ЭССА-СО-СН4 устанавливаются два БИН.
  • "БС/Р" – с цифровой индикацией концентрации измеряемого компонента и связью с компьютером по интерфейсу RS485 (RS232), состоят из БС с встроенным БИН, ИП и блока сопряжения с компьютером (БСК). Один БСК обслуживает от 1 до 250 БИН (HEX адреса от 04 до FF), при условии, что суммарная длина линии связи между БС и БСК не превышает 1000 м.
  • "БС/Н" – с независимым формированием релейных сигналов для каждого измерительного канала (группы измерительных каналов). Газоанализаторы состоят из БС, ИП и блоков реле (БР). Каждый БР имеет выходы в виде «сухих» контактов, по одному выходу на каждый порог сигнализации для каждого измерительного канала. Один БР обеспечивает работу от 1 до 4 измерительных каналов (групп измерительных каналов при условии, что общее число измерительных каналов не больше восьми).

Технические характеристики

Диапазоны измерений
CO Углерода оксид (Угарный газ) 0-100 мг/м3 (по заказу возможен 0-300 мг/м3)
CH4 Метан 0-2,2 % об. (0-50% НКПР)
Погрешность измерений
CO Углерода оксид (Угарный газ) ±20%
CH4 Метан ±10%
Пороги сигнализации

По CO - 20 мг/м3 и 100 мг/м3 (или любые другие внутри диапазона измерений)

По CH4 - 0,44% об. (10% НКПР) и 0,88% об. (20% НКПР)

Принцип работы Термокаталитический, электрохимический
Способ отбора пробы Диффузионный (конвекционный)
Выходные сигналы RS485, Релейный
Диапазон рабочих температур Для всех: 0...+45°С

для ИП CO: -35...+45°С

Исполнение по степени защиты IP40, IP54
Питание ~ 220 В
Габариты БС - 237х365х94 мм; БР - 230х182х94 мм; ИП метана - 80х135х55 мм; ИП оксида углерода - 94х105х60 мм
Вес БС - 5 кг; БР - 3 кг; ИП - 0,4 кг

Структура обозначения, пример заказа

ЭССА
CO/8
CH4/8
БС

Шифр функции независимого формирования релейных сигналов для каждого измерительного канала (группы каналов)

Шифр наличия цифрового интерфейса для связи с ПК

Шифр наличия цифровой индикации

Исполнение многоканальное с блоком сигнализации

2-ой измеряемый компонент/Количество каналов для данного компонента

1-й измеряемый компонент/Количество каналов для данного компонента

Наименование модели

Варианты исполнения

  • ЭССА-CO/16 исп. БС газоанализатор стационарный многоканальный.
  • ЭССА-CH4/16 исп. БС газоанализатор стационарный многоканальный.
  • ЭССА-CO/8-CH4/8 исп. БС газоанализатор стационарный многоканальный.
  • ЭССА-CO/1-CH4/8 исп. БС газоанализатор стационарный многоканальный.
  • ЭССА-CO/8-CH4/1 исп. БС газоанализатор стационарный многоканальный и т. д.

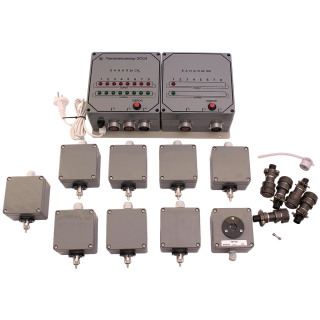

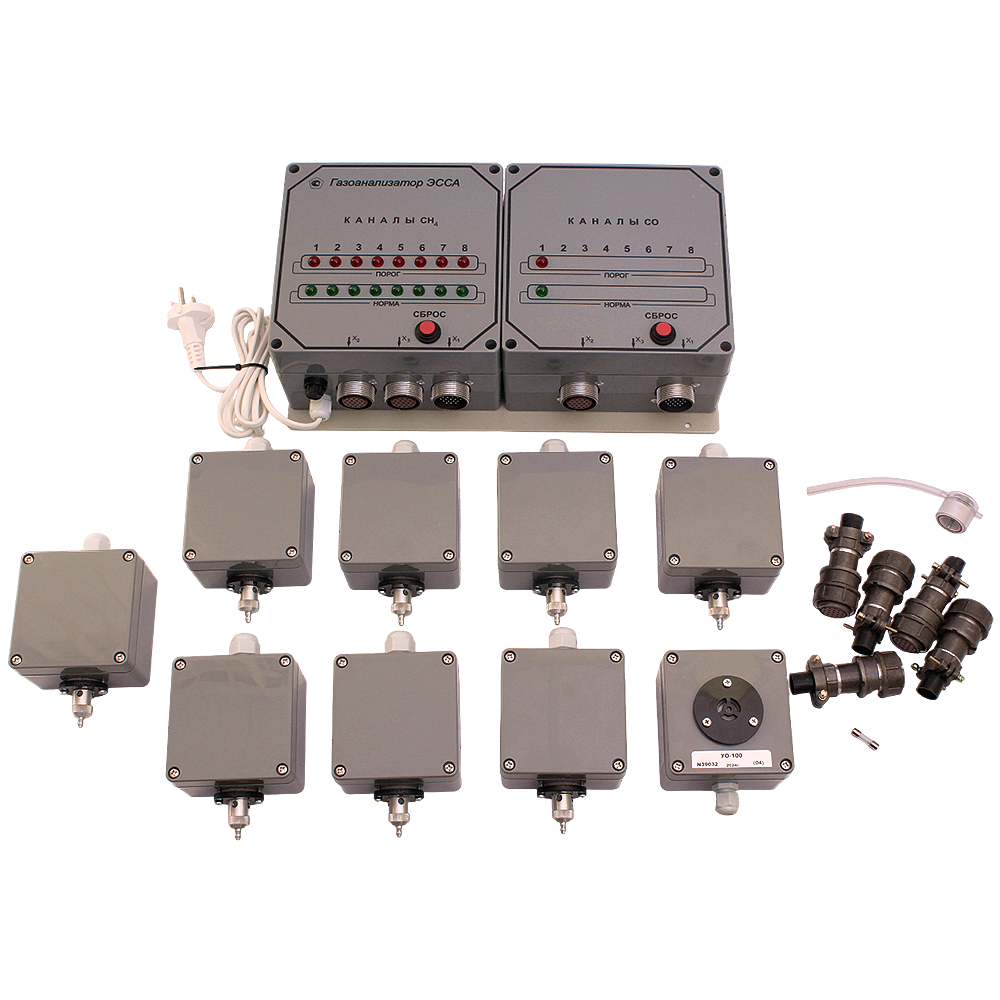

Стандартный комплект поставки

  • Блок сигнализации.

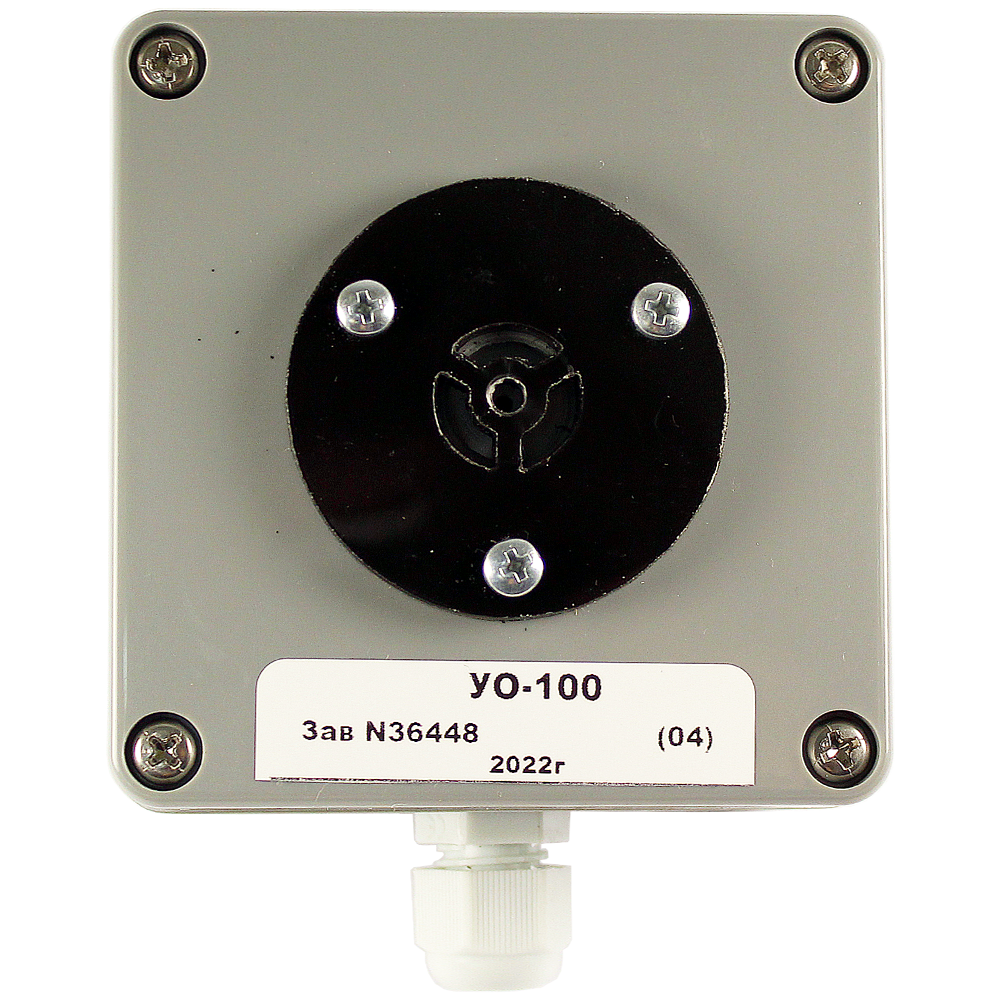

  • Измерительные преобразователи (состав и количество зависит от модификации).
  • Блок реле с кабелем (в зависимости от модификации).
  • Насадка градуировочная.
  • ЗИП.
  • Блок сопряжения с компьютером в комплекте с адаптером (в зависимости от модификации).
  • Диск с программным обеспечением (в зависимости от модификации).
  • Руководство по эксплуатации.
  • Паспорт.
  • Методика поверки.

Дополнительная комплектация, опции

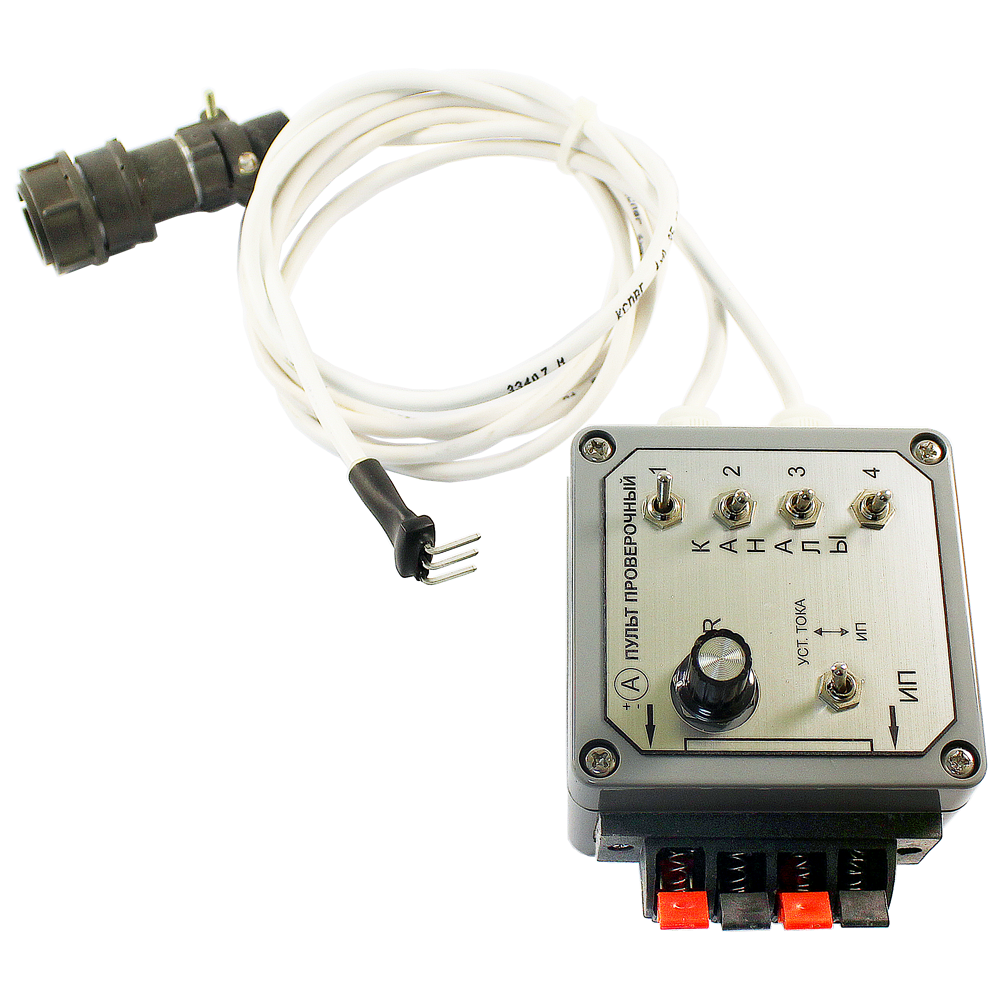

  • Пульт проверочный.
