ФСТ-03М газоанализаторы стационарные многоканальные

Скачать PDF

Область применения: Безопасность работ/Контроль ДВК горючих газов, Безопасность работ/Контроль ПДКр.з. вредных веществ

Тип: Стационарный/Многоканальный

Количество каналов: 8

Режим работы: Непрерывный

Наименования контролируемых компонентов: C3H8 Пропан, CH4 Метан, CO Углерода оксид (Угарный газ), Сумма горючих газов

Количество контролируемых компонентов (одним прибором): 4

Маркировка взрывозащиты: Нет

Описание

Многоканальный стационарный газоанализатор горючих газов и оксида углерода ФСТ-03М предназначен для автоматического непрерывного измерения объёмной доли природного газа (пропана, метана), паров взрывоопасных жидкостей и массовой концентрации угарного газа (оксида углерода) в воздушной атмосфере помещений и выдачи сигнализации о превышении установленных значений концентраций контролируемых газов.

Область применения сигнализатора ФСТ-03М: объекты систем газораспределения, производственные, административные, общественные и жилые помещения, здания и сооружения, оборудованные газогорелочными устройствами (котельные, топочные), а также автозаправки и станции техобслуживания. Основное назначение газоанализатора ФСТ-03М – использование в составе системы безопасности автономных котельных.

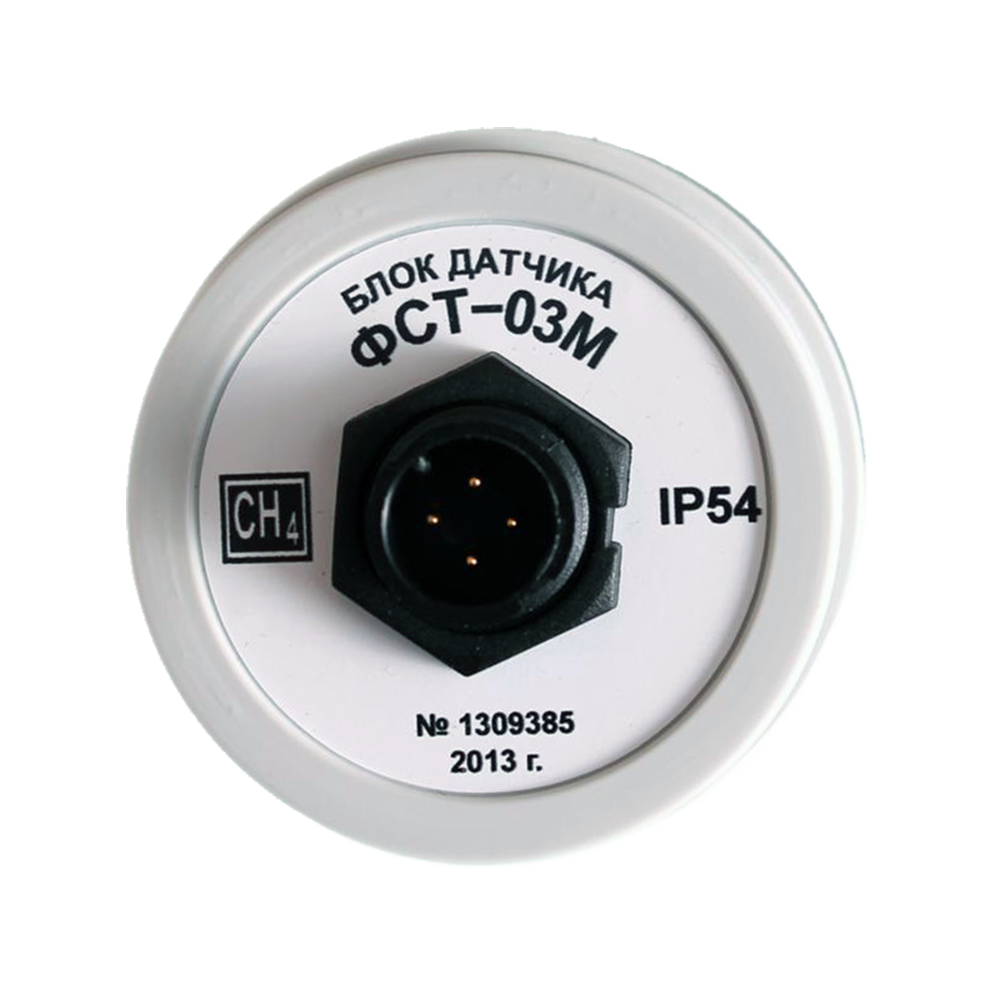

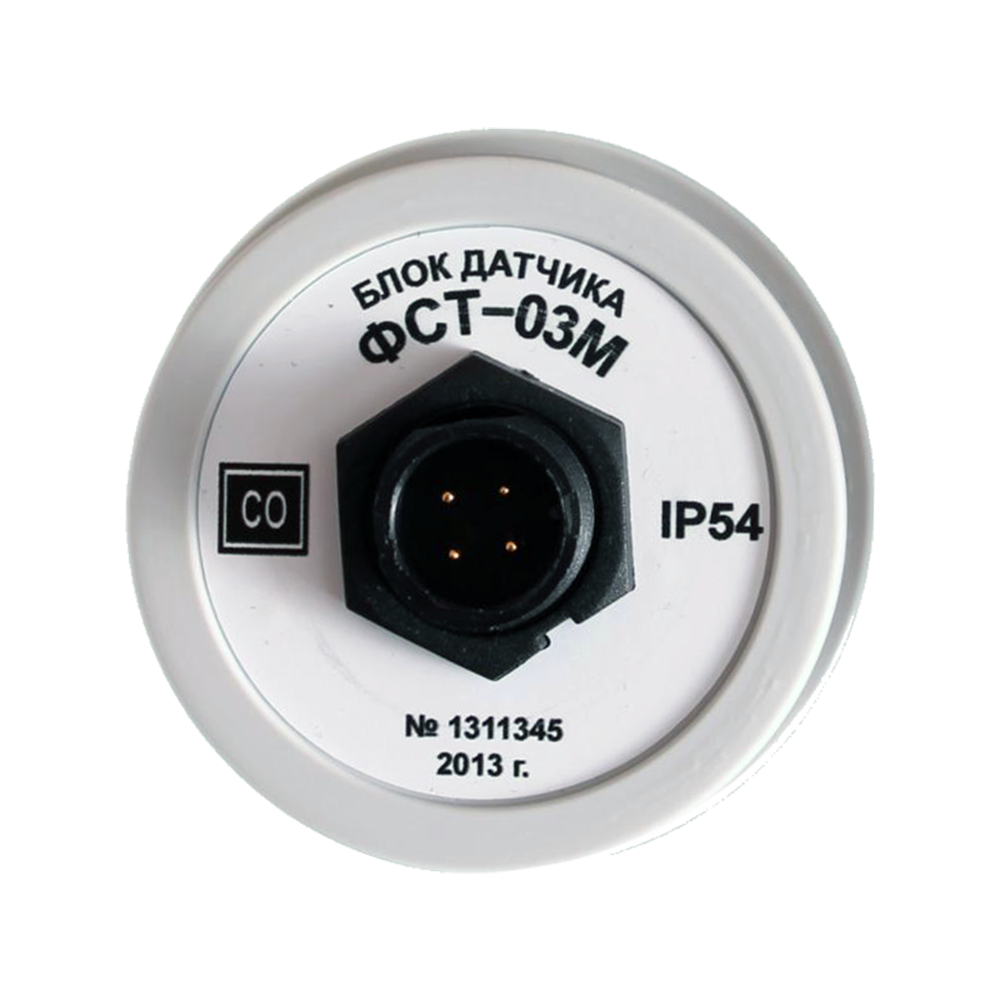

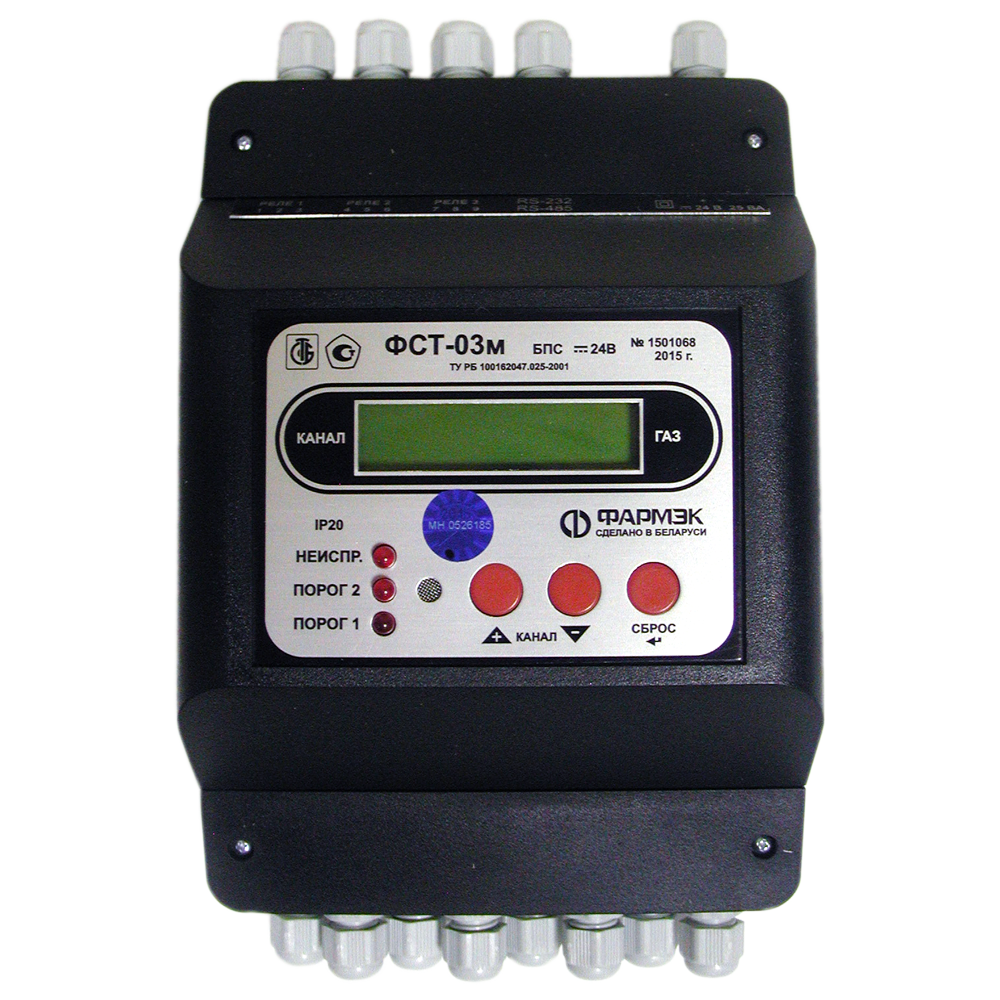

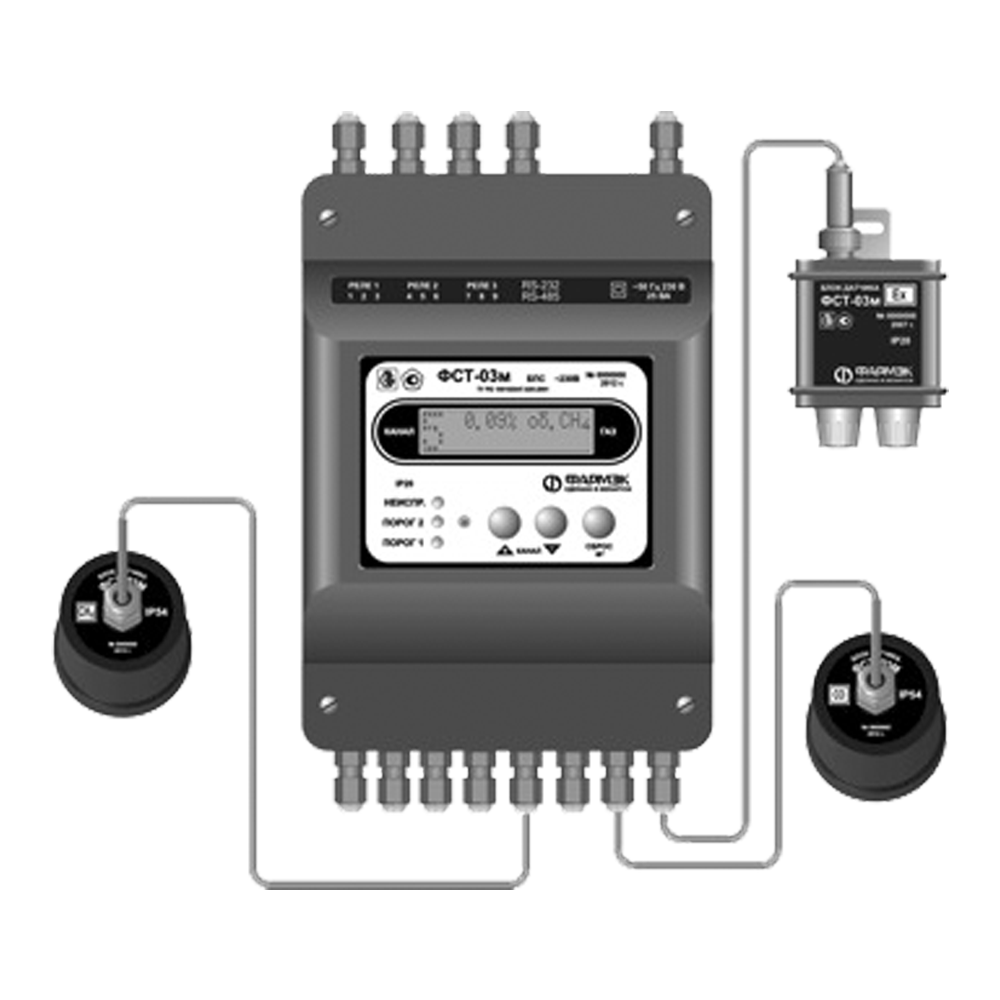

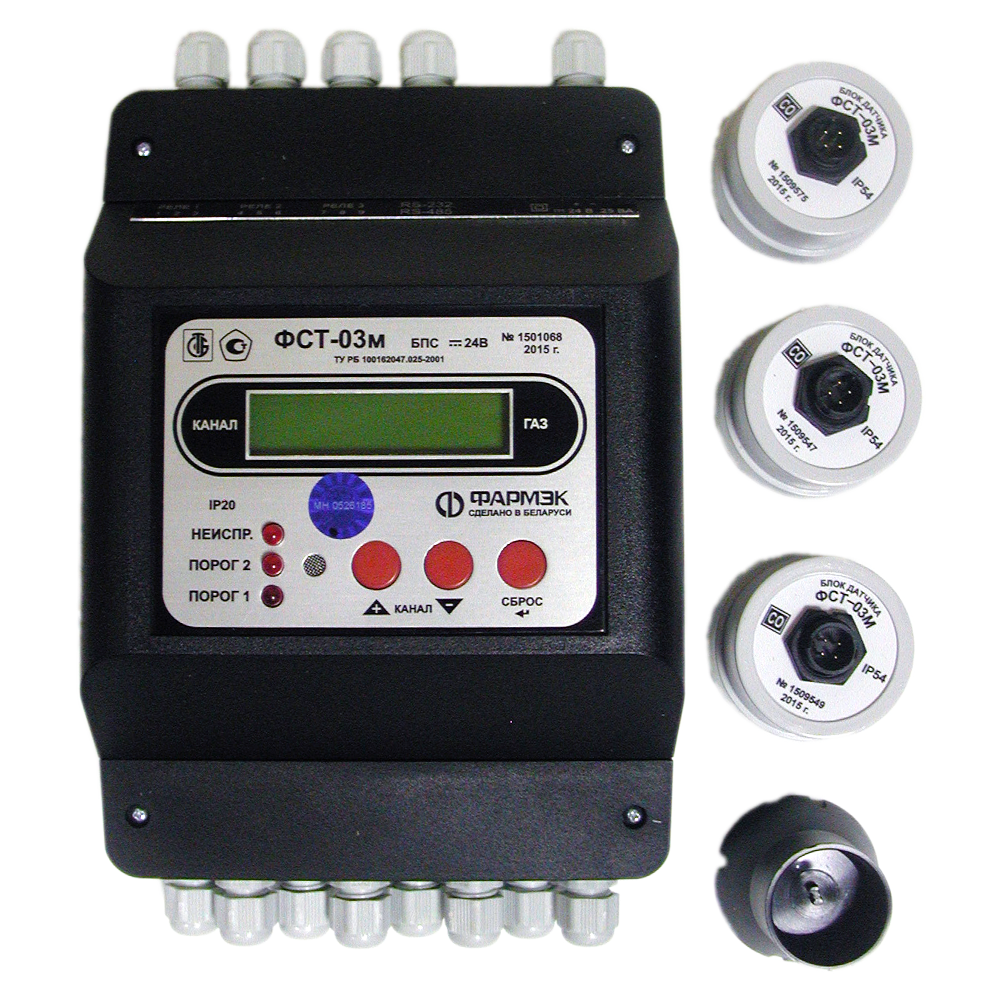

Газоанализатор ФСТ-03М состоит из блока питания и сигнализации (БПС) и набора (до 8 шт. в любой конфигурации) выносных блоков датчиков (БД). БД подключаются к БПС по двухпроводной линии связи типа "витая пара", по которой осуществляется питание блока датчика и передача частотно-модулированной цифровой информации. Блок питания и сигнализации может быть изготовлен на напряжение питания 220 В переменного тока или на 24 В постоянного тока.

Газоанализатор ФСТ-03М обеспечивает:

  • одновременное измерение концентрации контролируемых компонентов и цифровую индикацию измеренных значений концентрации в контролируемых точках;
  • возможность одновременного контроля до восьми точек (количество каналов);
  • возможность установки двух порогов сигнализации по каждому каналу измерения;
  • звуковую и световую сигнализацию о превышении пороговых концентраций каждого газа;
  • отображение информации о работоспособности каждого канала;
  • защиту термокаталитических сенсоров от перегрузки по концентрации;
  • коммутацию внешних электрических цепей для управления внешними исполнительными устройствами (отсечными клапанами, вентиляторами, сиренами);
  • возможность установки дополнительного блока релейного расширения, что позволяет увеличить количество релейных выходов для управления внешними устройствами.

К газоанализатору ФСТ-03М дополнительно может быть поставлен блок релейного расширения (БРР) для увеличения числа релейных выходов управления внешними исполнительными устройствами.

Блок релейного расширения БРР сигнализатора ФСТ-03М обеспечивает:

  • получение управляющих воздействий (команд) по протоколу RS232 / RS485 и замыкание / размыкание реле в соответствии с полученной командой;
  • индикацию состояния реле, индикацию адреса БРР и типа RS на ЖКИ;
  • возможность программирования адреса БРР на шине RS232/485.

Технические характеристики

Диапазоны измерений
CH4 Метан 0–2,5 % об.
C3H8 Пропан 0–1,0 % об.
CO Углерода оксид (Угарный газ) 10–125 мг/м3
Сумма горючих газов 0-50 % НКПР
Погрешность измерений
CH4 Метан ±0,25 % об. (абсолютная)
C3H8 Пропан ±0,10 % об. (абсолютная)
CO Углерода оксид (Угарный газ) ±25 % (относительная)
Сумма горючих газов ±5 % НКПР (абсолютная)
Пороги сигнализации

Два порога сигнализации по каждому измерительному каналу. Стандартные настройки:

  • по СН- 1,00 % об. и 5,00 % об.,
  • по С3Н8 - 0,40 % об. и 2,00 % об.,
  • по СО - 20 мг/ми 100 мг/м3,
  • по Ex - 20 % НКПР и 100 % НКПР.

Предусмотрена возможность изменения стандартных уставок порогов сигнализации потребителем.

Принцип работы Электрохимический, термокаталитический
Способ отбора пробы Диффузионный (конвекционный)
Выходные сигналы RS232, RS485, Релейный
Климатическое исполнение В3
Исполнение по степени защиты IP20
Питание = 24 В, ~ 220 В
Габариты Блока датчика - 130 х 60 х 40 мм; блока питания и сигнализации - 220 х 160 х 110 мм
Вес Блока датчика - 0,3 кг; блока питания и сигнализации - 3,0 кг

Диапазон рабочих температур

-20...+50 °С

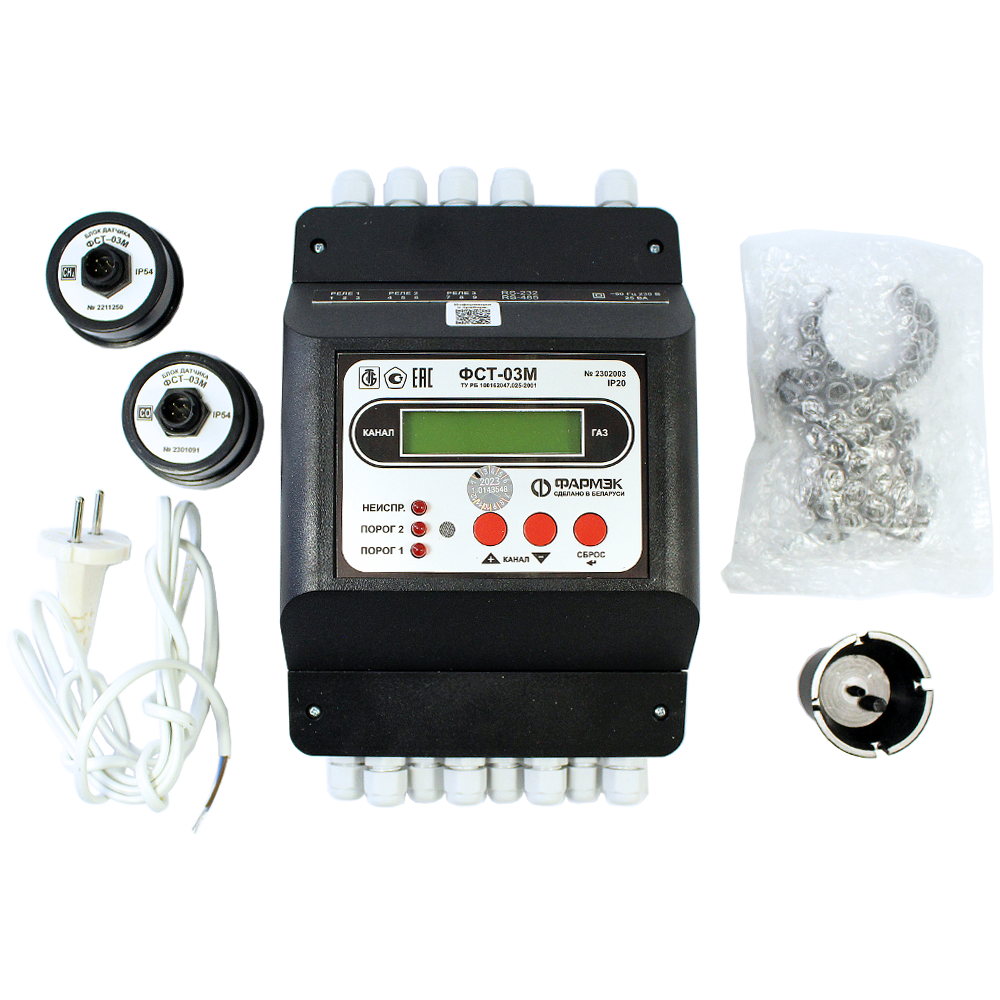

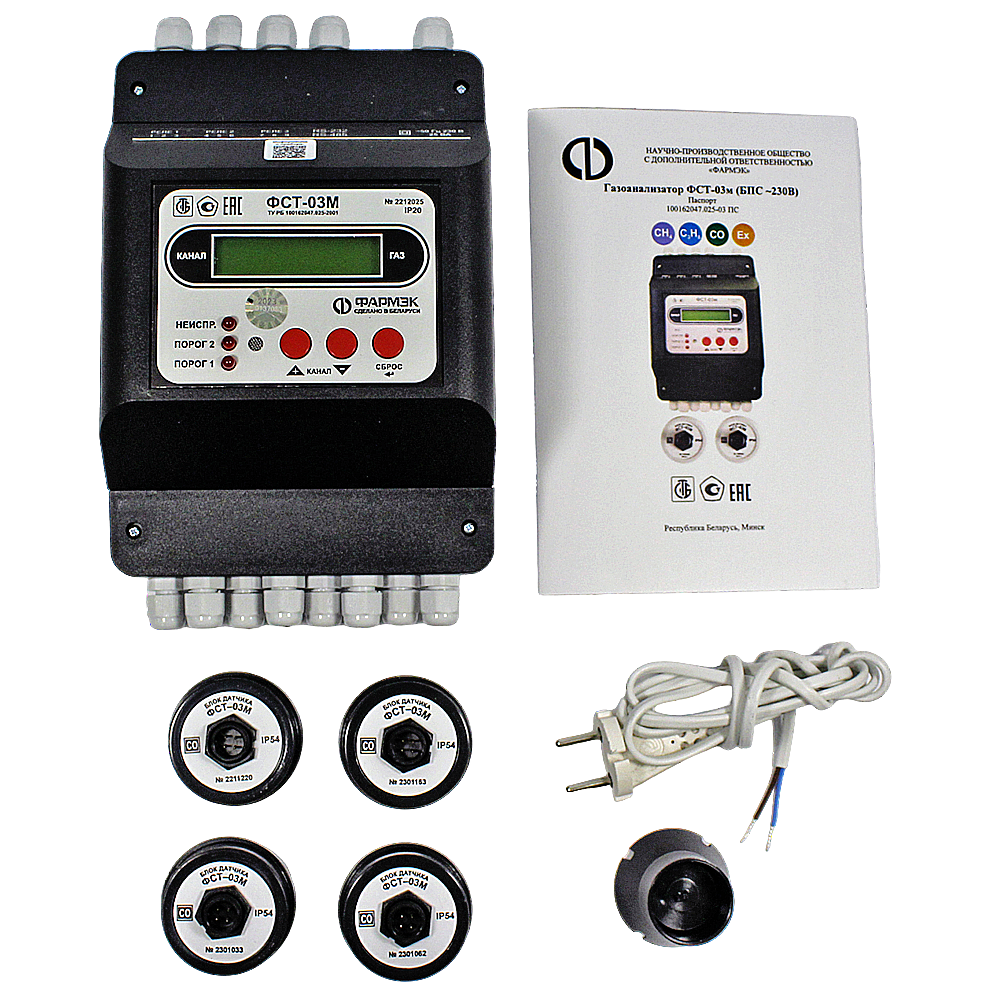

Стандартный комплект поставки

  • Блок питания и сигнализации БПС.
  • Блоки датчиков (в соответствии с заказом потребителя).
  • Насадка калибровочная.
  • Комплект принадлежностей.
  • Паспорт.
  • Методика поверки.

Дополнительная комплектация, опции

Блок релейного расширения БРР.
