ФСТ-03В газоанализаторы стационарные многоканальные взрывозащищенные

Скачать PDF

Область применения: Безопасность работ/Контроль ДВК горючих газов, Безопасность работ/Контроль ПДКр.з. вредных веществ, Безопасность работ/Контроль кислорода

Тип: Стационарный/Многоканальный

Количество каналов: 8

Режим работы: Непрерывный

Наименования контролируемых компонентов: C3H8 Пропан, CH4 Метан, CO Углерода оксид (Угарный газ), Cl2 Хлор, NH3 Аммиак, O2 Кислород, Сумма горючих газов

Количество контролируемых компонентов (одним прибором): 6

Маркировка взрывозащиты: 1ExibdIICT6

Цена (без учета НДС): По запросу руб.

Описание

Многоканальный взрывозащищённый стационарный газоанализатор ФСТ-03В применяется для автоматического непрерывного измерения объёмной доли метана, пропана, массовой концентрации угарного газа (монооксида углерода), кислорода, аммиака, довзрывных концентраций (Ех) горючих газов и паров горючих жидкостей в воздушной атмосфере административных, жилых, производственных зданий, сооружений, и наружных установок, и выдачи световой и звуковой сигнализации о превышении установленных значений концентраций контролируемых газов.

Областью применения газоанализатора ФСТ-03В являются котельные, жилые, производственные и коммунально-бытовые помещения.

Газоанализатор обеспечивает:

  • Измерение концентрации контролируемых компонентов и цифровое отображение величины их концентрации в точках контроля.
  • Возможность осуществления контроля до восьми точек одновременно (количество каналов).
  • Возможность установки по каждому каналу двух порогов сигнализации.
  • Звуковую и световую сигнализацию по каждому газу о превышении пороговых концентраций.
  • Контроль исправности каждого канала.
  • Защиту сенсоров от газовой перегрузки (отравления).
  • Коммутацию внешних электрических цепей для управления исполнительными устройствами.
  • Возможность накопления данных о загазованности и обмен данными с внешними устройствами посредством интерфейса RS-232 или RS-485.

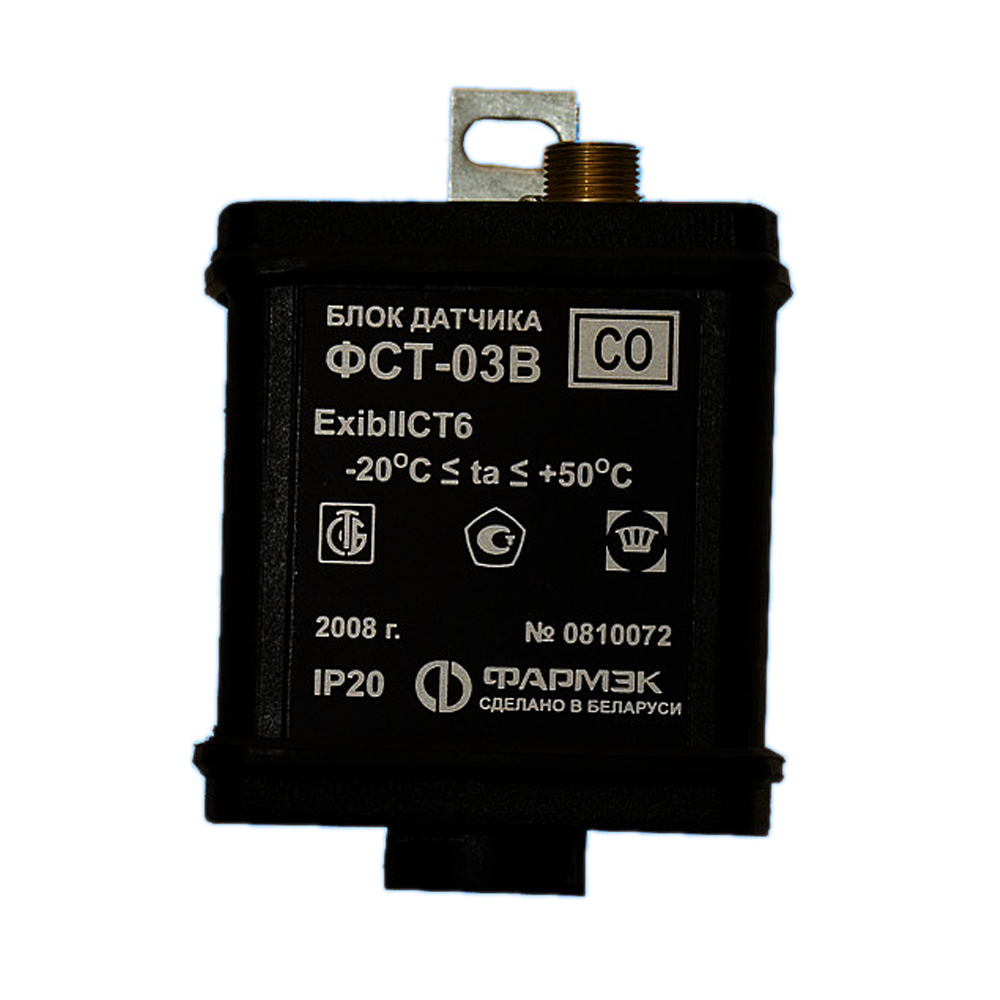

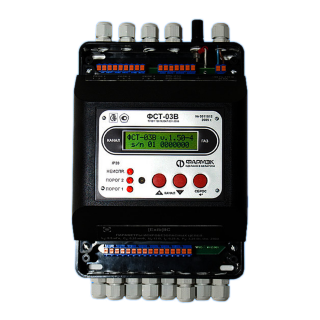

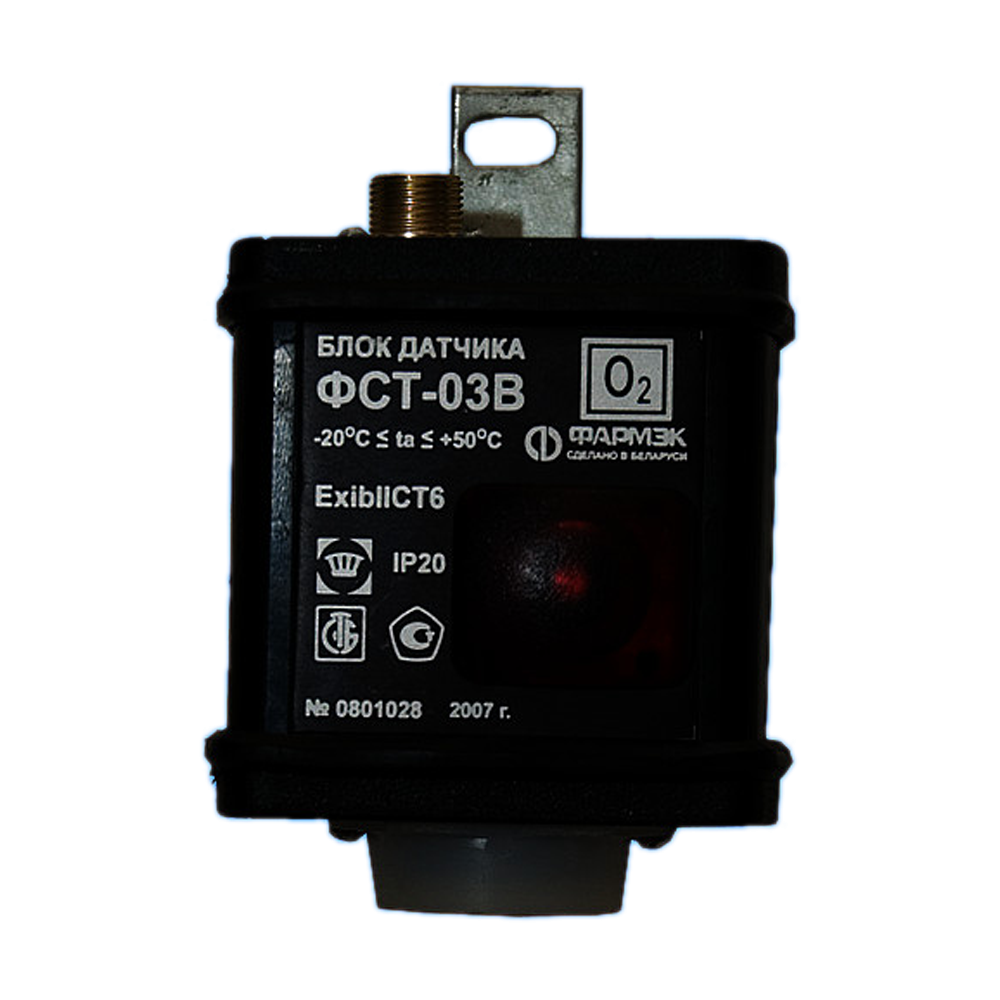

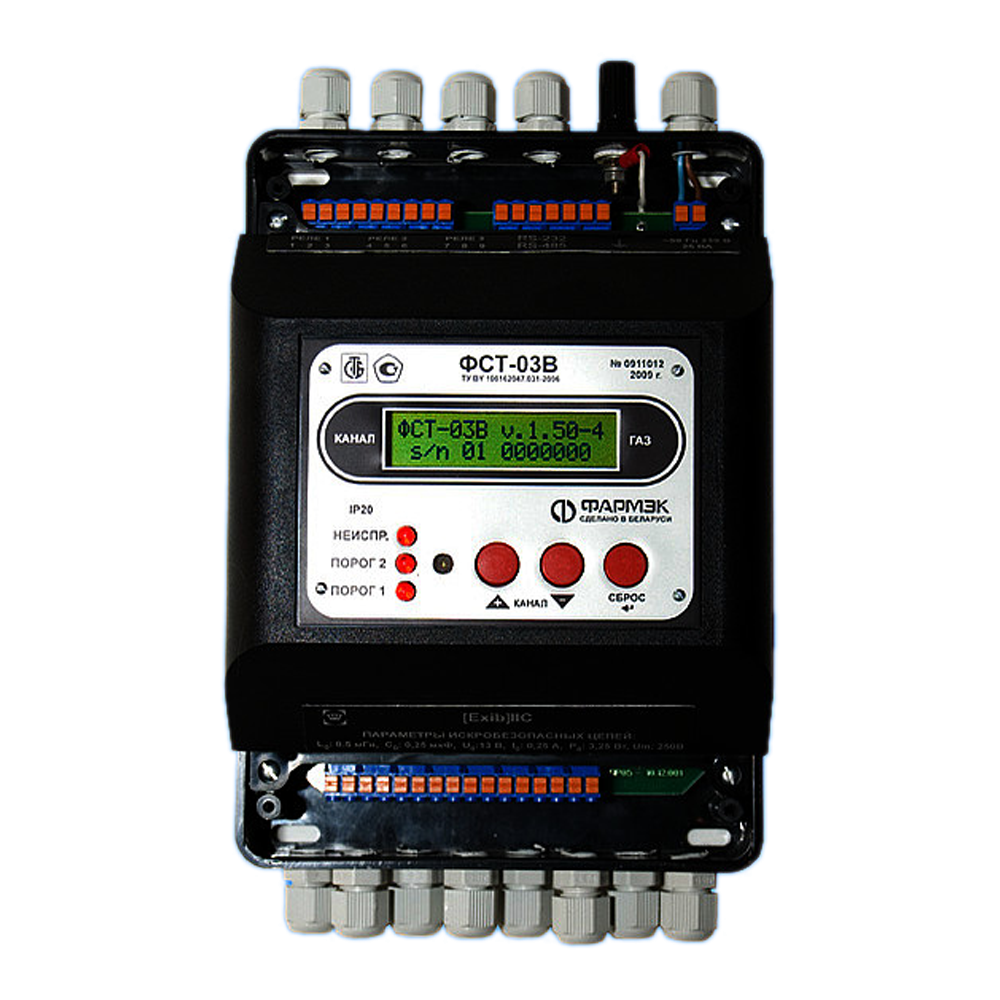

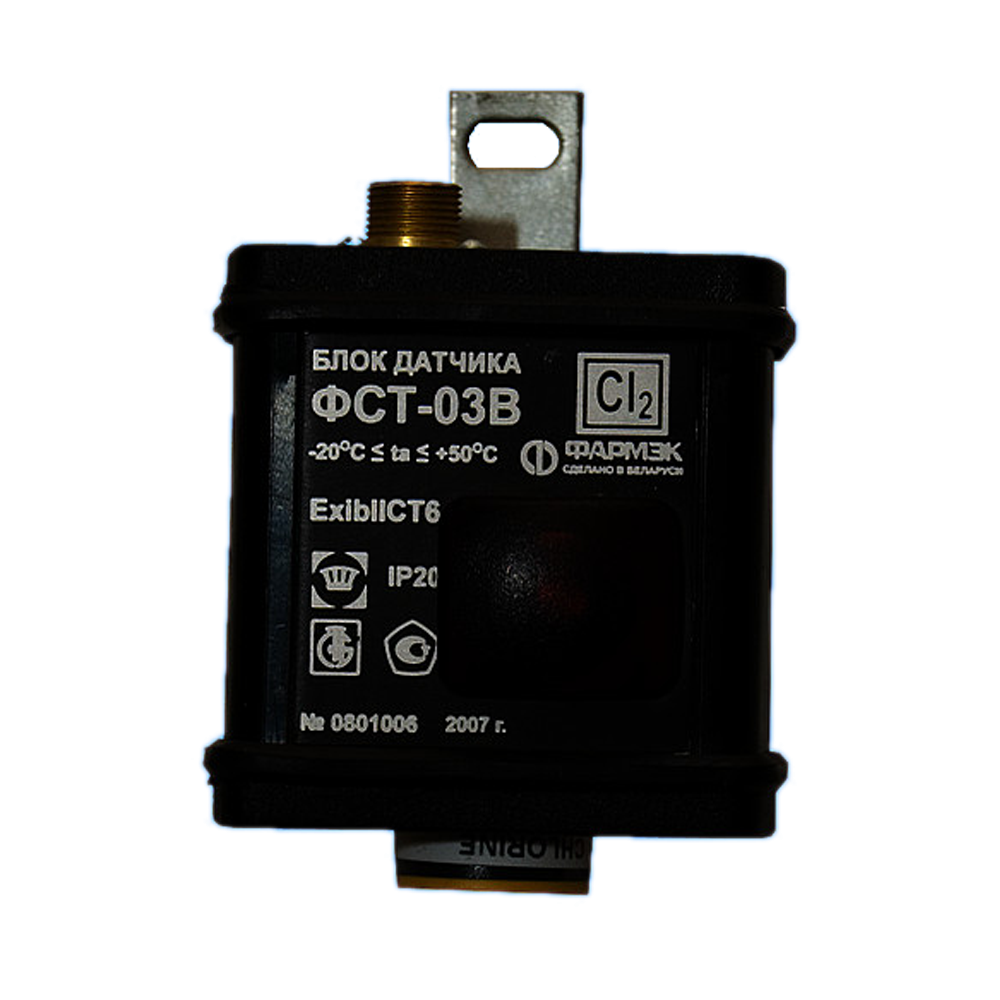

Многоканальный газоанализатор ФСТ-03В состоит из блока питания и сигнализации (БПС) и набора (до 8 штук в любой конфигурации) выносных блоков датчиков (БД). Выносные блоки датчиков (БД) подключаются к БПС по двухпроводной линии связи типа "витая пара", по которой осуществляется питание блока датчика и передача частотно-модулированной цифровой информации. Блок питания и сигнализации может быть изготовлен на напряжение питания 220 В переменного тока или на 24 В постоянного тока.

Принцип работы стационарного газоанализатора основан на регистрации изменения сопротивления термокаталитического сенсора (при измерении концентрации метана, пропана или других горючих газов и паров) и регистрации изменения тока электрохимического сенсора (при измерении концентрации монооксида углерода, кислорода, аммиака).

Нормирование метрологических характеристик при измерении довзрывных концентраций горючих газов и паров (Ех) производится по гексану, который, в соответствии с СТБ МЭК 61779-1, является газом, представительным для данного семейства газов. Довзрывные концентрации (Ех) измеряются в процентах от нижнего концентрационного предела распространения пламени (% НКПР). НКПР для гексана в соответствии с СТБ МЭК 61779-1 равен 1 % по объёму. Количество применяемых блоков датчика варьируется от одного до восьми в любой комбинации.

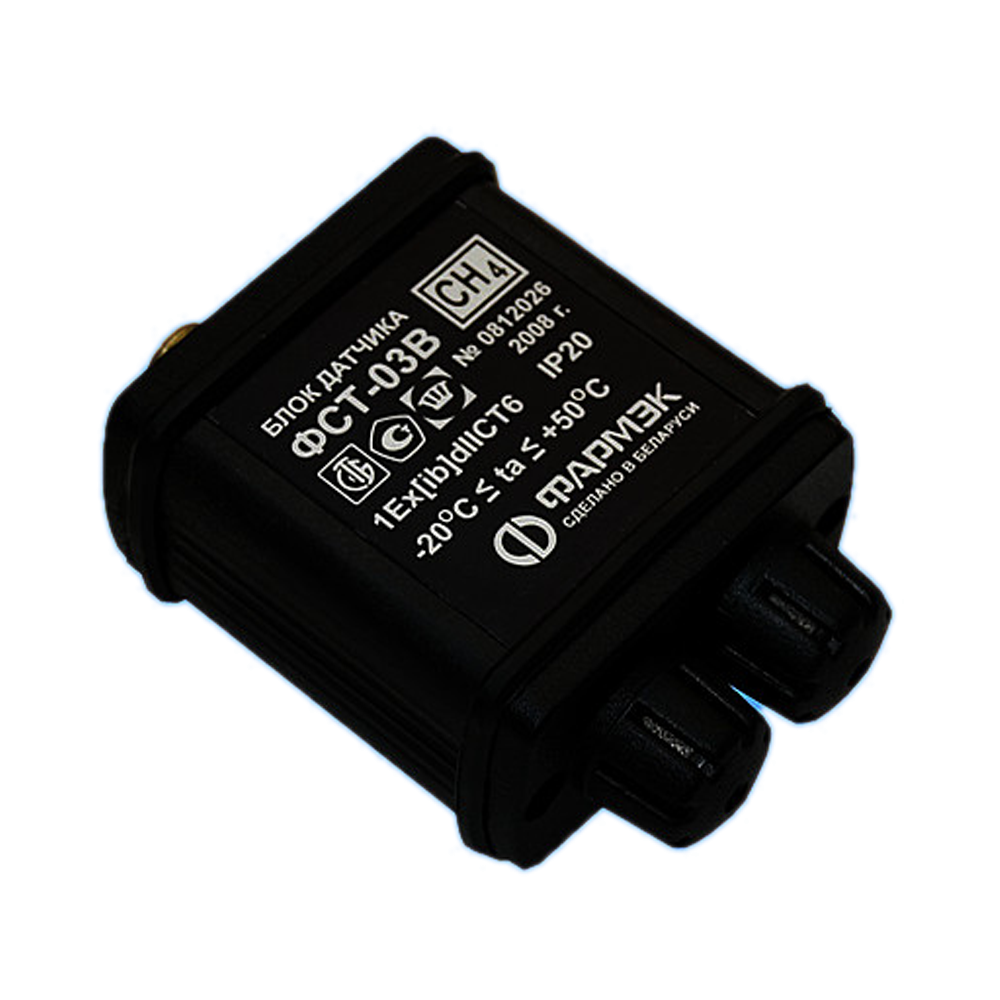

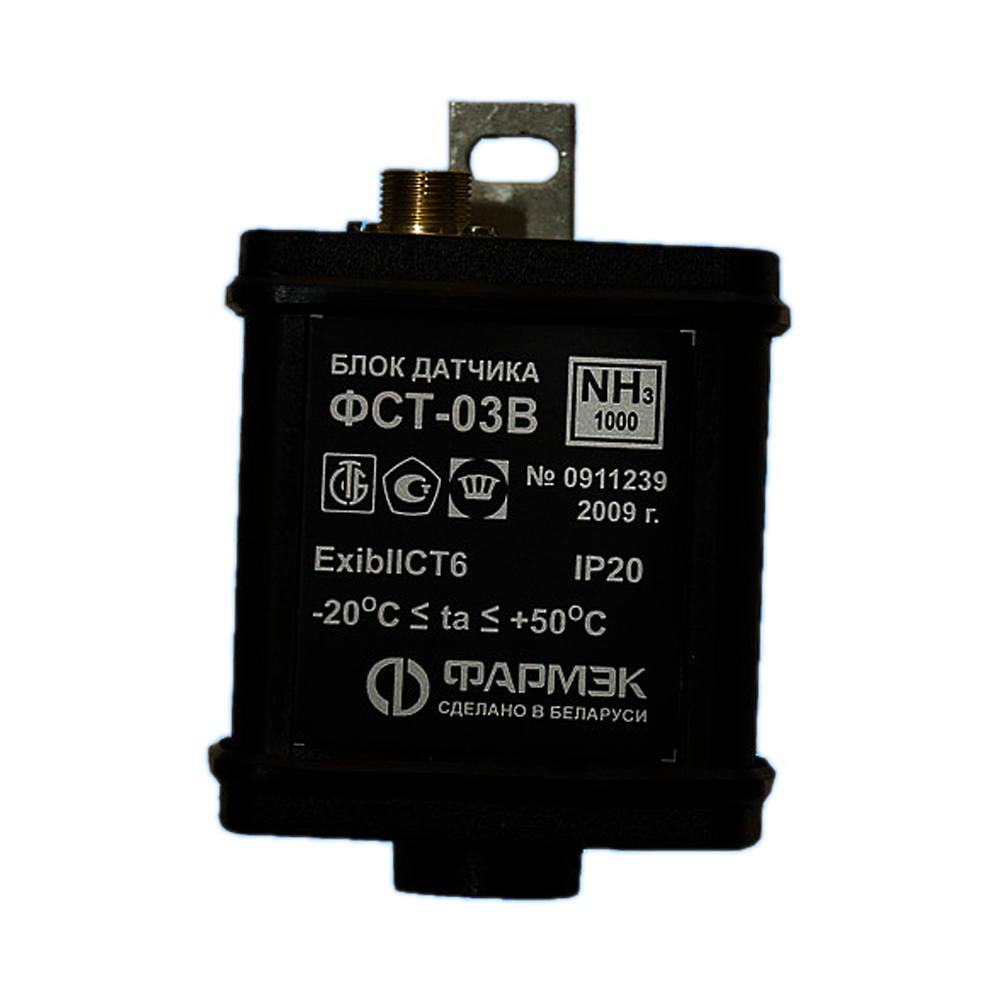

Блоки датчиков аммиака взрывозащищенного газоанализатора ФСТ-03В имеют два варианта исполнения: NH3-1000 и NH3-2500, для двух диапазонов измерения.

При необходимости, дополнительно к газоанализатору ФСТ может быть поставлен блок релейного расширения (БРР) для увеличения числа релейных выходов управления внешними исполнительными устройствами.

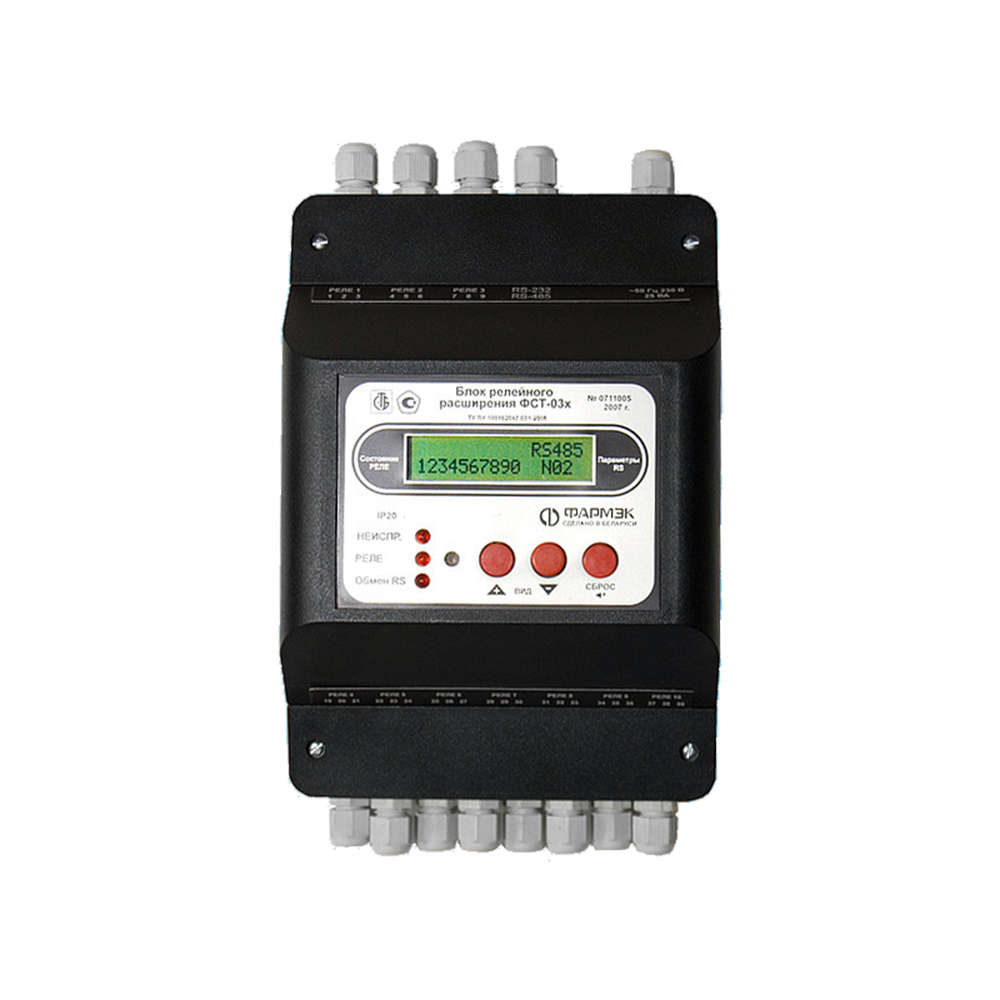

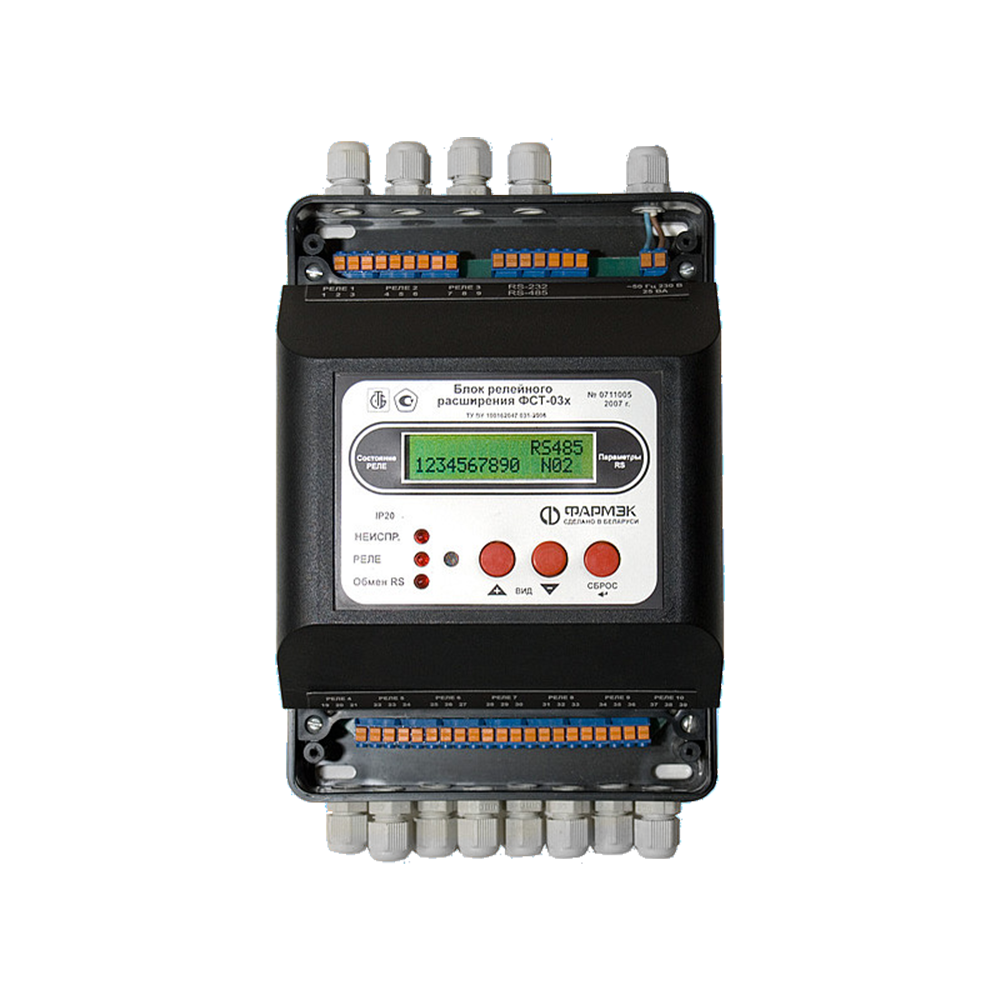

Блок релейного расширения БРР газоанализатора обеспечивает:

  • Получение управляющих воздействий (команд) по протоколу RS232/ RS485 и замыкание / размыкание реле в соответствии с полученной командой.
  • Индикацию состояния реле, индикацию адреса БРР и типа RS на ЖКИ.
  • Возможность программирования адреса БРР на шине RS232/RS485.

Норма средней наработки на отказ по каждому каналу с учетом технического обслуживания – не менее 15000 ч.

Средний срок службы стационарного газоанализатора ФСТ-03В не менее 10 лет.

Технические характеристики

Диапазоны измерений
CH4 Метан 0–2,5% об.
C3H8 Пропан 0–1,0% об.
O2 Кислород 0–25,0% об.
CO Углерода оксид (Угарный газ) 10–125 мг/м3
NH3 Аммиак 15–625 мг/м3 или 100–1750 мг/м3
Сумма горючих газов 5 - 50% НКПР
Погрешность измерений
CH4 Метан ±0,25% об. (абсолютная)
C3H8 Пропан ±0,10% об. (абсолютная)
O2 Кислород ±0,5% об. (абсолютная)
CO Углерода оксид (Угарный газ) ±25% (относительная)
NH3 Аммиак ±25% (относительная)
Сумма горючих газов ±5% НКПР (абсолютная)
Пороги сигнализации

Два порога по каждому каналу измерения. Стандартные настройки:

  • По СН4 - 1,00% об. и 5,00% об.
  • По С3Н8 - 0,40% об. и 2,00% об.
  • По О- 18,0% об. и 23,0% об.
  • По СО - 20 мг/м3 и 100 мг/м3.
  • По NH3 - 20 мг/ми 500 мг/м3.
  • По Ex - 20% НКПР и 99,9% НКПР.

Предусмотрена возможность изменения заводских уставок порогов сигнализации потребителем.

Принцип работы Электрохимический, термокаталитический
Способ отбора пробы Диффузионный (конвекционный)
Выходные сигналы RS232, RS485, Релейный
Климатическое исполнение В3
Диапазон рабочих температур -20...-50°С
Исполнение по степени защиты IP20
Питание = 24 В, ~ 220 В
Габариты Блока датчика - 130х60х40 мм; блока питания и сигнализации - 220х160х110 мм
Вес Блока датчика - 0,3 кг; блока питания и сигнализации - 4,0 кг

Стандартный комплект поставки

  • Блок питания и сигнализации БПС (4-х или 8-ми канальный).
  • Блоки датчиков (в соответствии с заказом потребителя).
  • Насадка калибровочная.
  • Паспорт.
  • Методика поверки.
  • Комплект принадлежностей.

Внимание! С 2021 г. газоанализатор ФСТ-03В не поставляется в комплекте с датчиками на аммиак (NH3), кислород (О2), а также на пары бензина и нефтепродукты (Ех). Для укомплектования приобретённых ранее приборов данные датчики можно приобрести отдельно.

Дополнительная комплектация, опции

  • Блок релейного расширения БРР.
  • Руководство пользователя.
