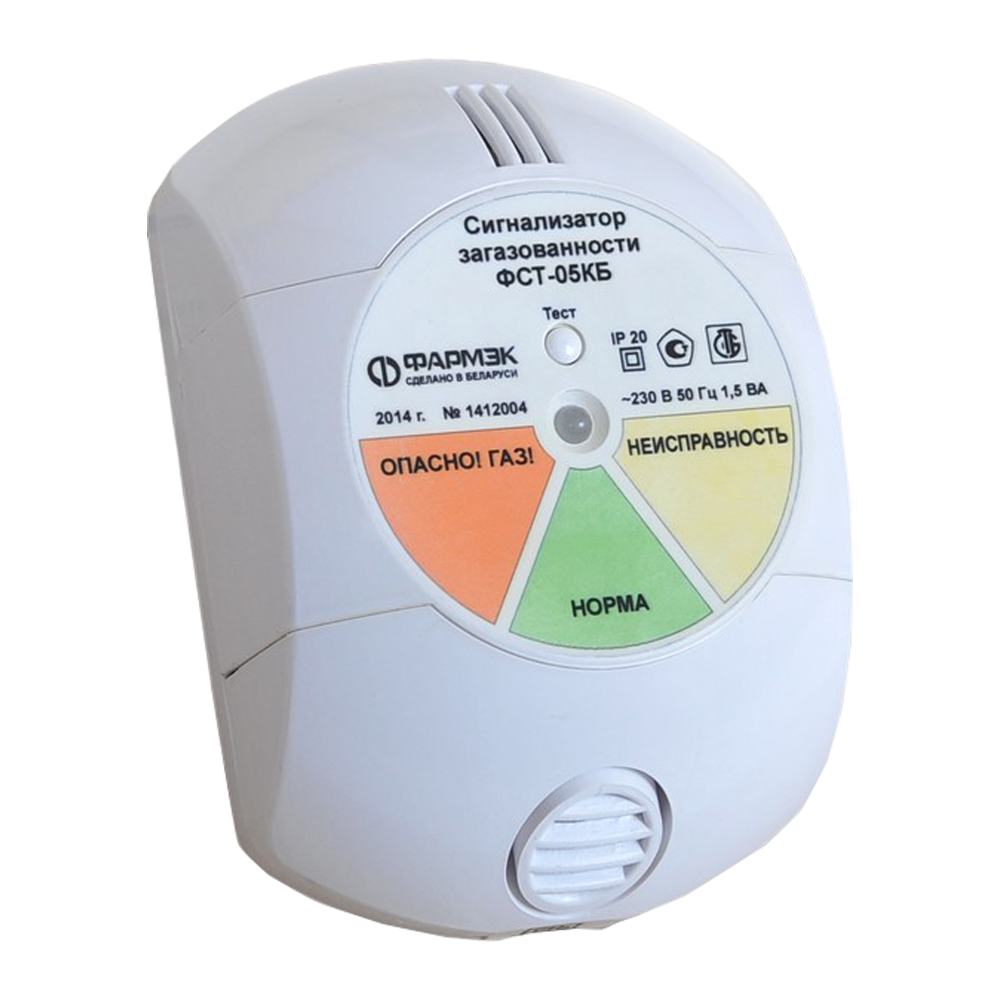

ФСТ-05КБ сигнализаторы загазованности стационарные

Скачать PDF

Область применения: Безопасность работ/Контроль ДВК горючих газов, Безопасность работ/Контроль ПДКр.з. вредных веществ

Тип: Стационарный/Одноканальный

Режим работы: Непрерывный

Наименования контролируемых компонентов: C3H8 Пропан, CH4 Метан, CO Углерода оксид (Угарный газ)

Количество контролируемых компонентов (одним прибором): 2

Маркировка взрывозащиты: Нет

Цена (без учета НДС): По запросу pуб.

Описание

Стационарный сигнализатор загазованности ФСТ-05КБ предназначен для автоматического непрерывного контроля объемной доли природного газа (метана), объемной доли сжиженного газа (пропана), массовой концентрации угарного газа (оксида углерода) в воздухе помещений, для сигнализации о превышении установленных пороговых значений, а также для управления отсечным клапаном, устройством оповещения или другим исполнительным устройством.

Область применения газосигнализаторов – жилые, бытовые, административные и общественные помещения, оборудованные газогорелочными устройствами, работающими на природном или сжиженном газах,  не имеющие взрывоопасных зон.

Сигнализатор ФСТ-05КБ обеспечивает:

  • Световую и звуковую сигнализацию о превышении пороговой концентрации контролируемого компонента, световую и звуковую сигнализацию о неисправности сенсора, световую сигнализацию наличия питания.
  • Коммутацию внешней электрической цепи для управления исполнительным устройством при помощи реле или кратковременную подачу постоянного напряжения для  управления  импульсным электромагнитным отсечным клапаном.
  • Сброс в исходное состояние и переключение в режим тестирования пороговых устройств.
  • Защиту термокаталитического сенсора от газовой перегрузки.

Особенности сигнализаторов загазованности ФСТ-05КБ:

  • ФСТ-05КБ является метрологически аттестованным сигнализатором газа и при выпуске проходит метрологическую поверку, однако в дальнейшем потребитель или обслуживающая организация сами решают как использовать сигнализатор: либо в сфере законодательной метрологии, либо как индикатор утечек газа.
  • Наличие быстросъемной измерительной головки на базе термокаталитического сенсора. В бытовых условиях газочувствительный элемент может быть подвержен дополнительным нежелательным нагрузкам: воздействию паров спиртосодержащих веществ (парфюмерии, бытовой химии), лакокрасочных материалов и т. п. Поэтому возрастает вероятность выхода сенсора из строя. Быстросъемная  измерительная головка, которая поставляется уже настроенной на метан и пропан, позволяет решить проблему замены сенсора без демонтажа всего прибора. Эту операцию может выполнить как сам потребитель, так и обслуживающая организация.
  • Сигнализатор загазованности ФСТ может быть подключен к системе пожарно-охранной сигнализации. В составе прибора есть дополнительное сигнальное реле, к которому может быть подключен прибор ОПС. Реле замыкается при превышении порога сигнализации, а также в случае обнаружения аварий (ошибок) самого сигнализатора.
  • Прибор может использоваться с любыми типами газовых клапанов. Могут быть подключены нормально закрытые или нормально открытые статические газовые клапаны, нормально открытые статические газовые клапаны с ручным взводом, нормально открытые импульсные газовые клапаны с ручным взводом.
  • Сигнализатор питается от сети 220 В, 50 Гц, либо от резервного источника питания 24 В DC.

Технические характеристики

Пороги сигнализации
  • По СН- 0,50 % об. (10 % НКПР), погрешность срабатывания ±0,25 % об. (абс.).
  • По С3Н8 - 0,20 % об. (10 % НКПР), погрешность срабатывания ±0,10 % об. (абс.).
  • По СО - 30 мг/м3, погрешность срабатывания ±15 % (отн.).

Предусмотрена возможность установки порогов сигнализации в диапазоне от 0 до 5 % об. СН4, от 0 до 2 % об. С3Н8, от 0 до 250 мг/м3 СО

Принцип работы Электрохимический, термокаталитический
Способ отбора пробы Диффузионный (конвекционный)
Выходные сигналы Релейный
Диапазон рабочих температур -20...+50°С
Питание = 24 В, ~ 220 В
Габариты 120х80х50 мм
Вес 0,4 кг

Варианты исполнения

  • ФСТ-05КБ-21 – питание от сети переменного тока 220 В.
  • ФСТ-05КБ-22 – питание от источника постоянного тока 24 В.

Стандартный комплект поставки

  • Сигнализатор загазованности ФСТ-05КБ.
  • Шнур питания.
  • Крепежный комплект.
  • Паспорт (методика поверки МРБ МП.2360-2013 включена в паспорт).
  • Упаковка.

Дополнительная комплектация, опции

  • Клапан отсечной с ручным взводом.
  • Шнур для подключения клапана.
