GasGard-XL контроллеры многоканальные

Скачать PDF

Область применения: Безопасность работ/Контроль ДВК горючих газов, Безопасность работ/Контроль ПДКр.з. вредных веществ, Безопасность работ/Контроль кислорода

Тип: Стационарный/Многоканальный

Количество каналов: 8

Режим работы: Непрерывный

Маркировка взрывозащиты: Нет

Описание

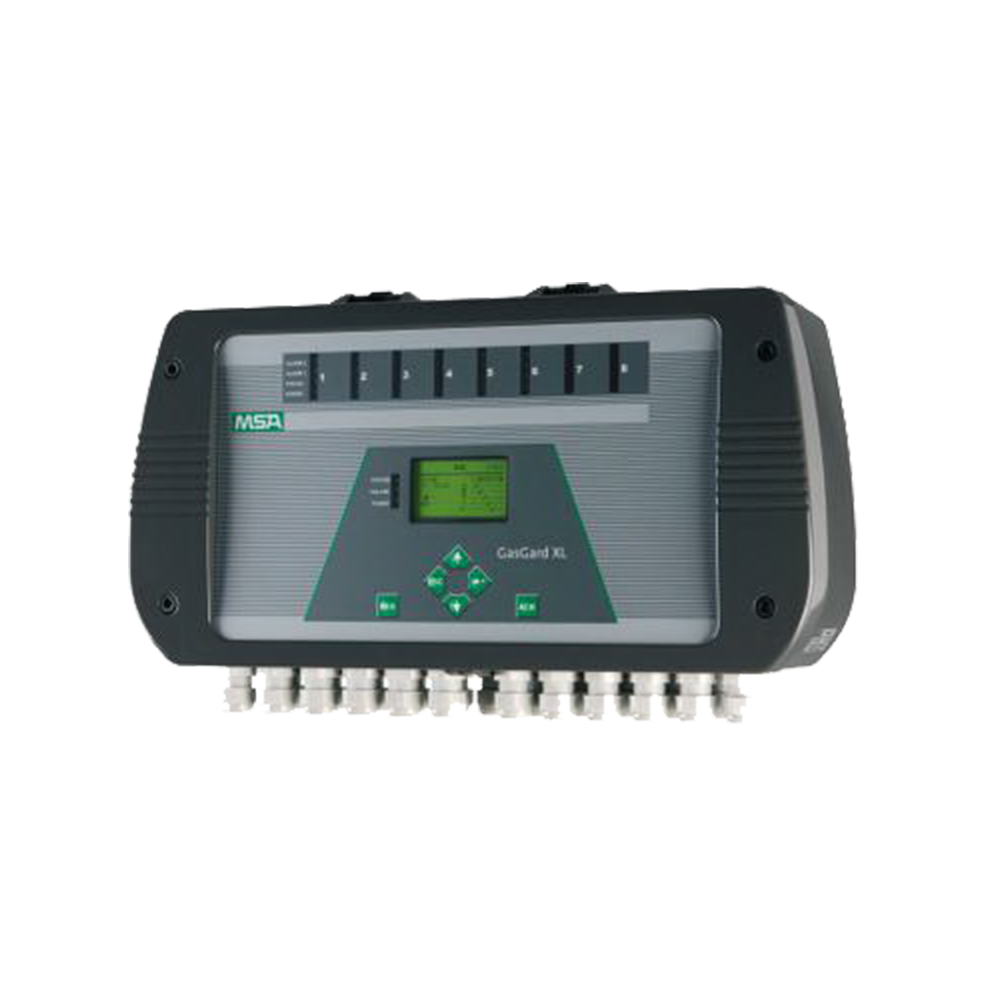

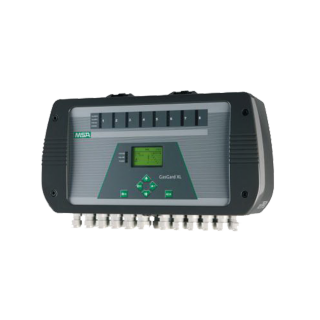

Многоканальные контроллерыGasGard-XL представляет собой настенную версию стационарного сигнального устройства, предупреждающего о наличии газа.

Контроллер GasGard-XL используется для контроля промышленных помещений и установок на наличие горючих, взрывоопасных, токсичных газов, и/или их паровоздушных смесей и содержания кислорода.

Система контроля GasGard-XL обеспечивает:

  • Питание для датчиков.
  • Обработку сигнала и индикацию измеренных концентраций газа.
  • Срабатывание устройств аварийной сигнализации при достижении пороговых значений концентраций измеряемых газов и диагностического самоконтроля.

Контроллер позволяет работать с 8 каналами для активных или пассивных датчиков.

К особенностям многоканального контроллера GasGard-XL относят:

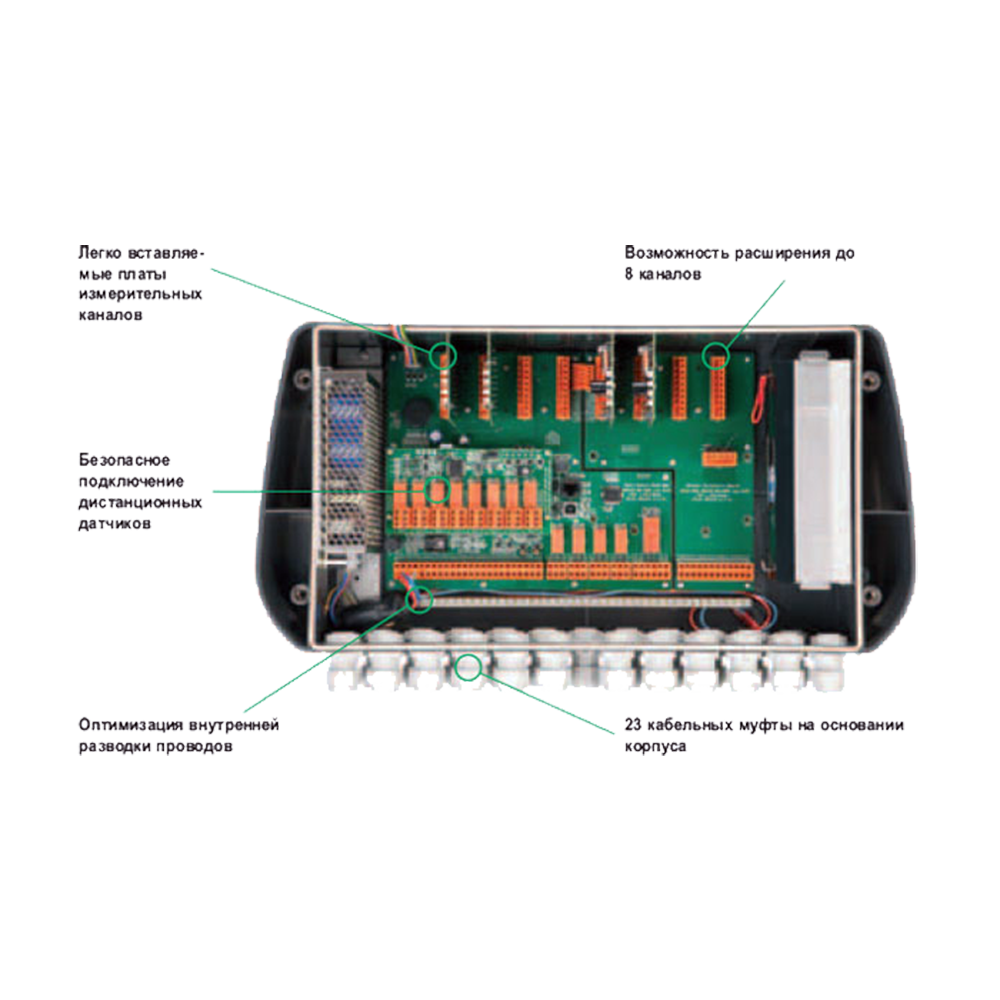

  • Возможность установки до 8 независимых плат измерительных каналов.
  • Материалом настенного корпуса является пластик ABS (огнестойкий).
  • Большой ЖК-дисплей с хорошо читаемыми символами, состояние любого канала хорошо различимо.
  • Лёгкость настройки и управления контроллером благодаря наличию на лицевой панели клавиши специального назначения.
  • Мультиязыковое меню контроллера.
  • Использование компьютера, подключённого к контроллеру через протокол ModBUS (RS-485) или USB для полной настройки его параметров.
  • Загрузка журнала событий через гальванически развязанное соединение RS-485 или USB.
  • Наличие Ethernet ModBUS TCP/IP.
  • Общая плата релейных выходов для сигнала «Неисправность», сигналов сирен и тревог.
  • Внутреннее устройство звуковой сигнализации (85 dB).
  • Ручная калибровка (одним человеком) с сохранением полученных данных.

Технические характеристики

Пороги сигнализации
  • ТРЕВОГА 1 (Предупреждение) настраиваемый от 5 до 100 % диапазона измерений (80 % НКПР для версии ATEX).
  • ТРЕВОГА 2 (Тревога) настраиваемый от 5 до 100 % диапазона измерений (80 % НКПР для версии ATEX).
Выходные сигналы Токовый 4-20 мА
Диапазон рабочих температур -10...+50°C
Исполнение по степени защиты IP56
Питание = 24 В
Габариты 515×277×129 мм
Вес 5 кг; 8 кг с аккумулятором

Варианты исполнения

  • Контроллер GasGard XL (включая корпус, источник питания 100 Вт, до 4-х каналов измерения, общие реле, без плат измерительных каналов).
  • Контроллер GasGard XL (включая корпус, источник питания 100 Вт, до 8-ми каналов измерения, общие реле, без плат измерительных каналов).

Стандартный комплект поставки

  • Корпус контроллера GasGard XL.
  • Источник питания 100 Вт.
  • Общие реле.

Дополнительная комплектация, опции

  • Плата расширения для подключения датчиков (для каналов 5–8).
  • Плата релейных выходов.
  • Плата канала измерения (4–20 мА, активные датчики).
  • Плата канала измерения (мВ, пассивные датчики).
  • Источник питания 100 Вт.
  • Фильтр EMC (для использования с внешним источником питания 24 В постоянного тока).
