ГСМ-03 газосигнализаторы модульные стационарные

Скачать PDF

Область применения: Безопасность работ/Контроль ДВК горючих газов

Тип: Стационарный/Многоканальный

Количество каналов: 20

Режим работы: Непрерывный

Наименования контролируемых компонентов: C2H2 Ацетилен, C2H3N Ацетонитрил (Уксусной кислоты нитрил, метилцианид, этанонитрил, цианометан), C2H4 Этен (Этилен), C2H4O Ацетальдегид (Этаналь), C2H4O Эпоксиэтан (Этилена оксид, этиленоксид, оксиран, 1,2-эпоксиэтан), C2H6 Этан, C2H6O (C2H5OH) Этанол (Этиловый спирт), C3H3N Проп-2-енонитрил (Акрилонитрил, винилцианид), C3H4O Проп-2ен-1-аль (Акролеин), C3H6 Пропен (Пропилен), C3H6O 1,2-Эпоксипропан (Пропиленоксид), C3H6O2 Метилацетат, C3H6O Пропан-2-он (Ацетон, Диметилкотон), C3H6O Спирт непредельного ряда (Аллиловый спирт), C3H8 Пропан, C3H8O2 Диметокси метан (Метилаль), C3H8O Пропан-1-ол (Пропиловый спирт), C3H8O Пропан-2-ол (Изопропиловый спирт), C4H6 Бута-1,3-диен (Дивинил, эритрен, винилэтилен), C4H6O2 Метилпроп-2-еноат (Метилакрилат), C4H6O2 Этенилацетат (Винилацетат), C4H8 Бутен (Бутилен), C4H8 Изобутилен, C4H8O2 Этилацетат, C4H8O Бутан-2-он (Метилэтилкетон), C4H8O Тетрагидрофуран, C4H10 Бутан, C4H10 Изобутан, C4H10O2 2-Этоксиэтанол (Этилцеллозольв), C4H10O Бутан-1-ол (Бутанол, бутиловый спирт), C4H10O Бутан-2-ол (Изобутанол), C4H10O Этоксиэтан (Диэтиловый эфир), C4H11N Диэтиламин, C4Н8O2 1,4-Диоксан, C5H4O2 Фуран-2-альдегид (Фурфурол), C5H6 Циклопентадиены (Циклопента-1,3-диен ), C5H8 2-Метилбута-1,3-диен (Изопрен), C5H10 Амилен (Циклопентан), C5H12 Изопентан (2-метилбутан), C5H12 Пентан, C5H12O Пентан-1-ол (Спирт амиловый), C6H6 Бензол, C6H6CO Бензальдегид, C6H7N Аминобензол (Анилин), C6H10O Циклогексанон, C6H12 Циклогексан, C6H12O2 Бутилацетат, C6H14 Гексан, C6H14О 2,2-Оксибиспропан (2-(1-Метилэтокси)пропан, Диизопропиловый эфир), C6H15N Триэтиламин (N,N-Диэтилэтанамин), C7H8 Метилбензол (Толуол), C7H16 Гептан, C8H8 Этенилбензол (Стирол), C8H10 Диметилбензол (Ксилолы, смесь изомеров м-, o-, n-), C8H18 Октан, CH2O2 Метановая кислота (Муравьиная кислота), CH2O Формальдегид, CH3NO2 Нитрометан, CH3OH Метанол (Метиловый спирт), CH4 Метан, CO Углерода оксид (Угарный газ), H2 Водород, Бензин, Газ природный, Дизельное топливо, Скипидар, Сумма горючих газов, Уайт-спирит

Количество контролируемых компонентов (одним прибором): Совокупность горючих газов и паров

Маркировка взрывозащиты: 1ExdIICT4

Описание

Модульные многоканальные газосигнализаторы ГСМ-03 предназначены для постоянного контроля довзрывоопасных концентраций огнеопасных газов, паров легковоспламеняющихся жидкостей, а также их смесей групп Т1 - Т4 категорий IIА, IIВ, IIС во взрывоопасных зонах всех классов помещений, наружных установках и на открытом воздухе при температуре контролируемой среды от -60 до +50°С.

Газосигнализаторы ГСМ-03 выполняют следующие функции:

  • точечный контроль загазованности на расстоянии до 1000 метров (при сопротивлении каждой жилы не более 10 Ом);
  • световую сигнализацию при достижении предельных концентраций совокупности компонентов от 0 до 50 % НКПР;
  • формирование двух порогов сигнализации "Порог 1", "Порог 2", значения которых задаются программно;
  • отключение питания датчика при достижении предельной концентрации загазованности во избежание преждевременного выхода из строя;
  • выдача аналогового сигнала 4-20 мА, пропорционального измеренной концентрации, и информации по интерфейсу RS-485 с протоколом Modbus RTU;
  • наличие встроенных и внешних портативных средств калибровки и диагностики, обеспечивающих повышенную комфортность внедрения на объекте.

Особенности газосигнализаторов ГСМ-03:

  • модульное исполнение, обеспечивающее от 1 до 20 точек контроля;
  • встроенная шина питания и интерфейса между блоками, что облегчает проведение монтажа и наладки;
  • наличие сети Ethernet Modbus TCP/IP для передачи данных на верхний уровень;
  • наличие интерфейса USB 2.0 для наладки и настройки газосигнализатора при подключении к персональному компьютеру;
  • тип дискретных выходов - переключающий контакт.

Газосигнализатор ГСМ-03 является автоматическим стационарным прибором, состоящим из блоков-модулей с определенными функциями, из которых строится система контроля в нужной потребителю конфигурации. В состав газосигнализатора ГСМ-03 могут входить следующие модули:

  • блок питания (БП);
  • блок сигнализации (БС);
  • блок интерфейсный (БИ);
  • блок детекторный (БД).

Исполнения сигнализаторов ГСМ-03 отличаются:

  • по количеству точек контроля;
  • по наличию интерфейсного блока БИ (для визуализации и регистрации получаемых данных в системе АСУ ТП, для удобства калибровки и поверки блоков БС);
  • по количеству и конструктивному исполнению блоков питания БП;
  • по типу дискретных выходов порогового устройства.

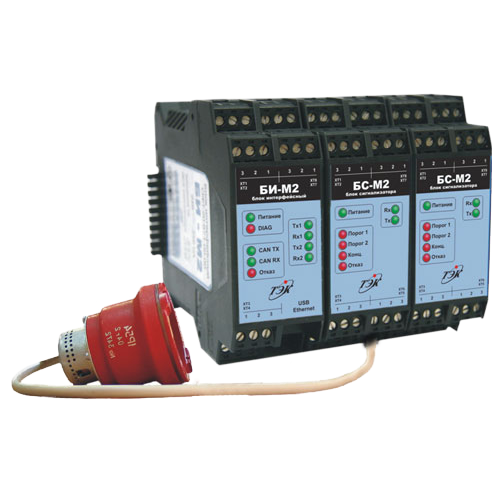

Блок детекторный БД сигнализатора ГСМ-03 предназначен для измерения теплового эффекта от окисления горючих газов на каталитически активном элементе и передачи информации на блок сигнализатора для дальнейшего ее преобразования. Термокаталитические датчики, используемые в детекторных блоках сигнализатора ГСМ-03, реагируют на широкий спектр взрывоопасных газов и паров. Детекторные блоки БД сигнализаторов ГСМ-03 выпускаются в двух исполнениях: с диффузионной и с принудительной (по спецзаказу) подачей контролируемой среды. Датчики производятся во взрывобезопасном исполнении с маркировкой по взрывозащите 1ЕxdIICT4.

Блок сигнализации БС сигнализатора ГСМ-03 осуществляет питание детекторных блоков постоянным током, производит преобразование сигналов с БД в цифровые коды, логическую обработку сигналов в соответствии с заложенными алгоритмами и обеспечивает формирование:

  • аналогового сигнала 4–20 мА, пропорционального % НКПР;
  • сигналов о достижении сигнальных концентраций "Порог 1", "Порог 2";
  • сигналов "Отказ" в случае обрыва или выхода из строя БД;
  • данных о текущем уровне содержания горючих газов в воздухе в % НКПР
  • передачу данных по последовательному каналу в локальную вычислительную сеть.

Блок интерфейсный БИ сигнализатора ГСМ-03 осуществляет обмен информацией по последовательному интерфейсу между ЭВМ ВУ в протоколе Modbus RTU (SLAVE) и локальной вычислительной сетью, объединяющей БС до 20 каналов. Кроме того, интерфейсный блок упрощает сервисные работы по поверке и калибровке блоков сигнализаторов.

Блок питания БП сигнализатора ГСМ-03 формирует напряжение постоянного тока 24 В для питания блоков, входящих в состав сигнализатора ГСМ-03 по основной и (или) по резервной линиям питания/

Блоки газосигнализатора ГСМ-03 крепятся на стандартную рейку DIN-35.

Сервисное программное обеспечение для сигнализатора ГСМ-03: программа "GSMWizard", предназначена для работы с ГСМ-03. Для запуска програмы необходим предустановленный пакет .net (скачать). Данная программа позволяет конфигурировать БИ, настраивать параметры работы устройства: скорость опроса, скорость обмена данными, настройки подключения, чтение значений регистров БИ с пояснениями их назначения. При работе с БС реализованы функции калибровки и тестирования, а также имеется возможность просмотра значений регистров БС.

Технические характеристики

Диапазоны измерений
CH4 Метан 0-50% НКПР (по поверочному компоненту - метану)
Погрешность измерений
CH4 Метан ±5% НКПР (допускаемая основная абсолютная)
Пороги сигнализации

Два порога в диапазоне от 0 до 50 % НКПР, задаются пользователем программно.

Принцип работы Термокаталитический
Способ отбора пробы Диффузионный (конвекционный)
Выходные сигналы Ethernet, RS232, RS485, Релейный, Токовый 4-20 мА
Климатическое исполнение УХЛ1, УХЛ4
Исполнение по степени защиты IP20, IP54
Питание = 24 В, ~ 220 В
Габариты БС - 110 х 35 х 100 мм; БИ - 110 х 35 х 100 мм; БП (ABL7RP) - 125 х 27 х 120 мм; БП (-24/3) - 115 х 47 х 102 мм; БД - 135 х70 х 80 мм
Вес БС - 0,25 кг; БИ - 0,25 кг; БП (ABL7RP) - 0,5 кг; БП (-24/3) - 0,35 кг; БД - 0,5 кг

Структура обозначения, пример заказа

ГСМ-03
20
4/2/А
1
1
3

Шифр дискретных выходов порогового устройства (3 - переключающие контакты, 4 - переключающие с изменением состояния на противоположное по включению питания)

Шифр источника питания (0 - нет БП, питание от =24В; 1 - есть БП, питания от ≈220В; 2 - есть БП, питание от ≈220В с резервированием)

Шифр наличия блока интерфейсного БИ (1 - есть, 0 - нет)

Шифр конструктивного исполнения (4 - Phoenix Contact, 2 - наличие интерфейса RS485, А - наличие токового выхода)

Количество точек контроля (от 1 до 20)

Наименование модели

Диапазон рабочих температур

БС - от 0 до +50°С; БД - от -60 до +50°С; БИ - от 0 до +50°С; БП (ABL7RP) - от 0 до +50°С; БП (-24/3) - от -25 до +50°С

Стандартный комплект поставки

  • Газосигнализатор модульный ГСМ-03 в составе:
    • Блок(и) детекторные БД - в соответствии с заказом.
    • Блок(и) сигнализации БС - в соответствии с заказом.
    • Блок(и) интерфейсные БИ - в соответствии с заказом.
    • Блок(и) питания БП - в соответствии с заказом.
  • Комплект ЗИП.
  • Комплект документации.

Дополнительная комплектация, опции

  • Взрывозащищенный адаптер-переходник М27/М20 для подключения БД кабельным вводом с присоединительной резьбой М20 для бронированного кабеля или гибкого металлорукава.
  • Кронштейн для крепления БД к горизонтальным плоскостям конструкции.
  • Комплект монтажных частей универсальный для крепления БД на вертикальных и горизонтальных трубах и на стенах конструкции.
