ГСМ-05 газосигнализаторы стационарные

Скачать PDF

Область применения: Безопасность работ/Контроль ДВК горючих газов

Тип: Стационарный/Одноканальный

Режим работы: Непрерывный

Наименования контролируемых компонентов: C2H2 Ацетилен, C2H3N Ацетонитрил (Уксусной кислоты нитрил, метилцианид, этанонитрил, цианометан), C2H4 Этен (Этилен), C2H4O Ацетальдегид (Этаналь), C2H4O Эпоксиэтан (Этилена оксид, этиленоксид, оксиран, 1,2-эпоксиэтан), C2H6 Этан, C2H6O (C2H5OH) Этанол (Этиловый спирт), C3H3N Проп-2-енонитрил (Акрилонитрил, винилцианид), C3H4O Проп-2ен-1-аль (Акролеин), C3H6 Пропен (Пропилен), C3H6O 1,2-Эпоксипропан (Пропиленоксид), C3H6O2 Метилацетат, C3H6O Пропан-2-он (Ацетон, Диметилкотон), C3H6O Спирт непредельного ряда (Аллиловый спирт), C3H8 Пропан, C3H8O2 Диметокси метан (Метилаль), C3H8O Пропан-1-ол (Пропиловый спирт), C3H8O Пропан-2-ол (Изопропиловый спирт), C4H6 Бута-1,3-диен (Дивинил, эритрен, винилэтилен), C4H6O2 Метилпроп-2-еноат (Метилакрилат), C4H6O2 Этенилацетат (Винилацетат), C4H8 Бутен (Бутилен), C4H8 Изобутилен, C4H8O2 Этилацетат, C4H8O Бутан-2-он (Метилэтилкетон), C4H8O Тетрагидрофуран, C4H10 Бутан, C4H10 Изобутан, C4H10O2 2-Этоксиэтанол (Этилцеллозольв), C4H10O Бутан-1-ол (Бутанол, бутиловый спирт), C4H10O Бутан-2-ол (Изобутанол), C4H10O Этоксиэтан (Диэтиловый эфир), C4H11N Диэтиламин, C4Н8O2 1,4-Диоксан, C5H4O2 Фуран-2-альдегид (Фурфурол), C5H6 Циклопентадиены (Циклопента-1,3-диен ), C5H8 2-Метилбута-1,3-диен (Изопрен), C5H10 Амилен (Циклопентан), C5H12 Изопентан (2-метилбутан), C5H12 Пентан, C5H12O Пентан-1-ол (Спирт амиловый), C6H6 Бензол, C6H6CO Бензальдегид, C6H7N Аминобензол (Анилин), C6H10O Циклогексанон, C6H12 Циклогексан, C6H12O2 Бутилацетат, C6H14 Гексан, C6H14О 2,2-Оксибиспропан (2-(1-Метилэтокси)пропан, Диизопропиловый эфир), C6H15N Триэтиламин (N,N-Диэтилэтанамин), C7H8 Метилбензол (Толуол), C7H16 Гептан, C8H8 Этенилбензол (Стирол), C8H10 Диметилбензол (Ксилолы, смесь изомеров м-, o-, n-), C8H18 Октан, CH2O2 Метановая кислота (Муравьиная кислота), CH2O Формальдегид, CH3NO2 Нитрометан, CH3OH Метанол (Метиловый спирт), CH4 Метан, CO Углерода оксид (Угарный газ), H2 Водород, Бензин, Газ природный, Дизельное топливо, Скипидар, Сумма горючих газов, Уайт-спирит

Количество контролируемых компонентов (одним прибором): Совокупность горючих газов и паров

Маркировка взрывозащиты: 1ExdIICT4

Описание

Газосигнализаторы ГСМ-05 предназначены для постоянного контроля довзрывоопасных концентраций огнеопасных газов, паров легковоспламеняющихся жидкостей, а также их смесей групп Т1, Т2, Т3, Т4 категорий IIА, IIВ, IIС во взрывоопасных зонах всех классов помещений, наружных установках и на открытом воздухе при температуре контролируемой среды от -60 до +50°С.

Газосигнализаторы ГСМ-05 выполняют следующие функции:

  • Точечный контроль загазованности на расстоянии до 1000 метров (при сопротивлении каждой жилы не более 10 Ом).
  • Световую сигнализацию при достижении предельных концентраций совокупности компонентов от 0 до 100 % НКПР.
  • Формирование двух порогов сигнализации "Порог 1", "Порог 2", значения которых задаются программно.
  • Отключение питания датчика при достижении предельной концентрации загазованности во избежание преждевременного выхода из строя.
  • Выдача аналогового сигнала 4-20 мА, пропорционального измеренной концентрации, и информации по интерфейсу RS-485 с протоколом Modbus RTU.
  • Наличие встроенных и внешних портативных средств калибровки и диагностики, обеспечивающих повышенную комфортность внедрения на объекте.

Особенности газосигнализаторов ГСМ-05:

  • Одна точка контроля.
  • Малые габаритные размеры.
  • Расширенный диапазон напряжения питания от 110 до 220 В.
  • Задание режимов настройки, калибровки, поверки и измерения со встроенной клавиатуры.
  • Цифровая индикация текущего значения загазованности на передней панели прибора.
  • Тип дискретных выходов - переключающий контакт.

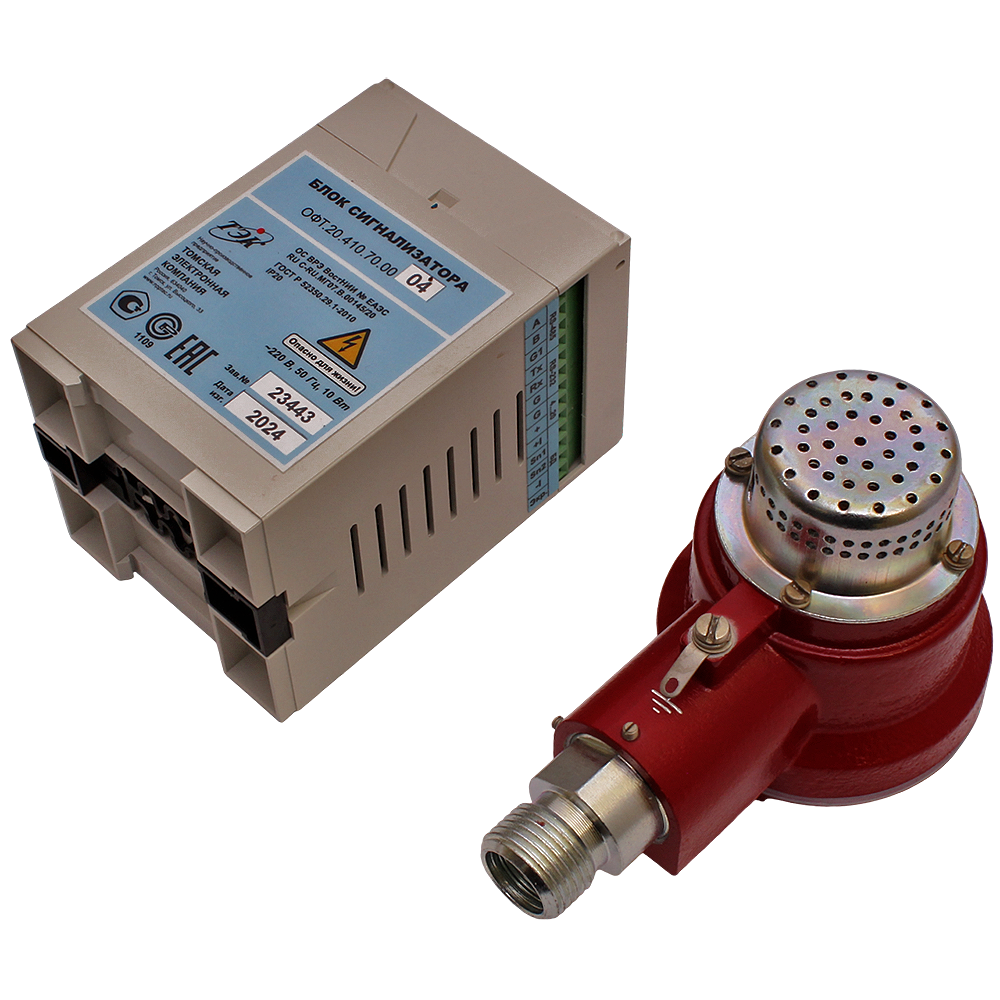

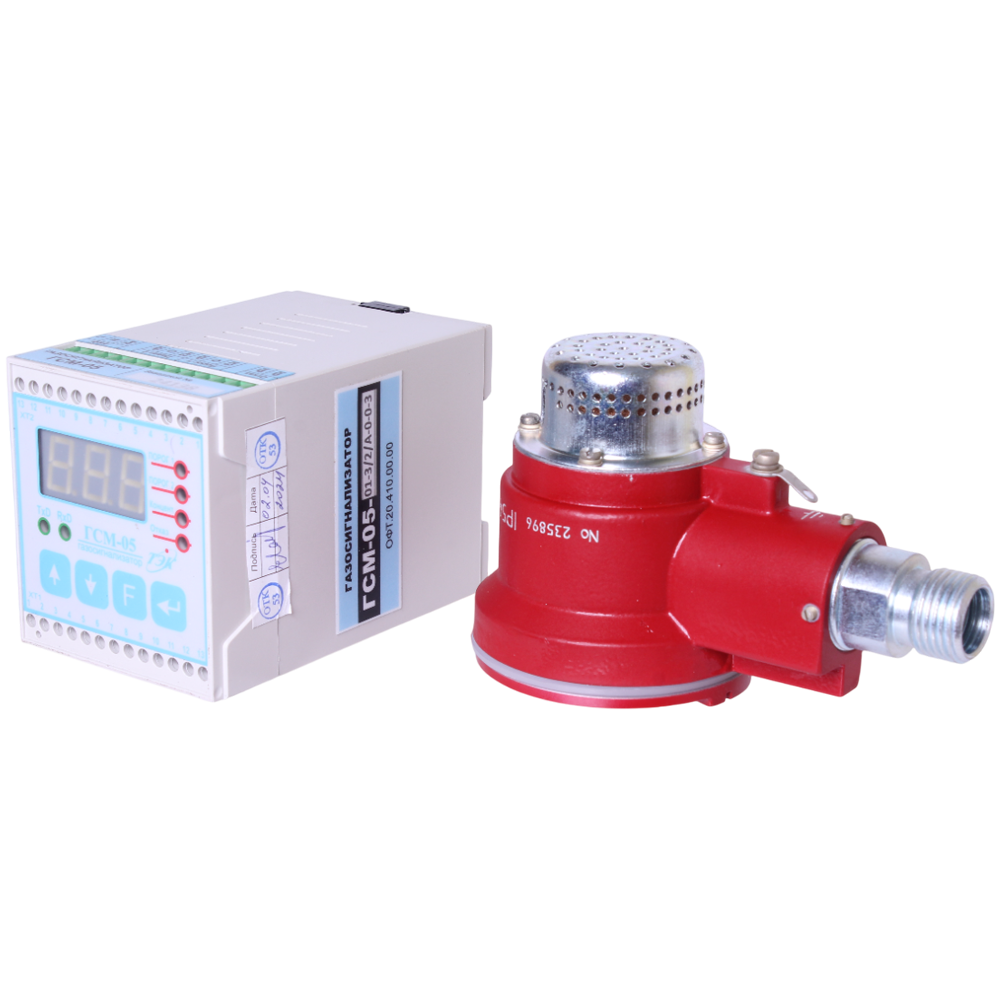

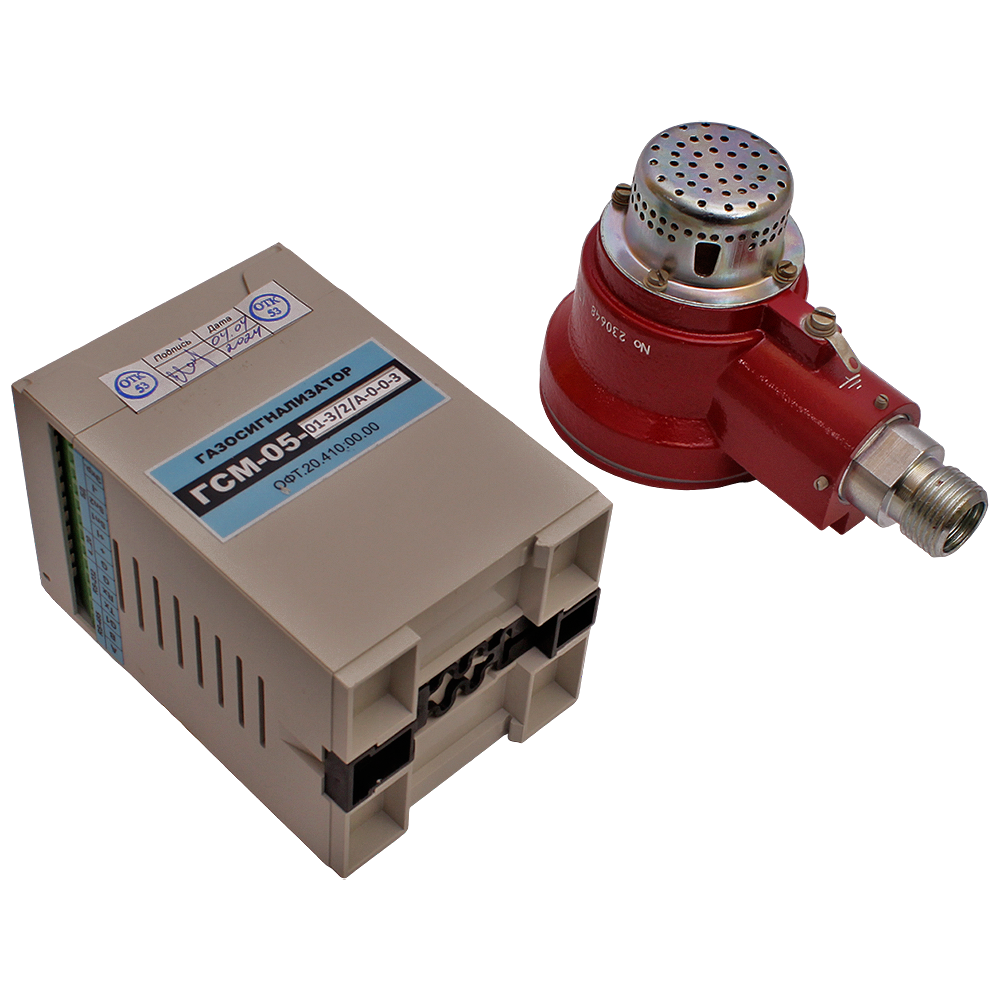

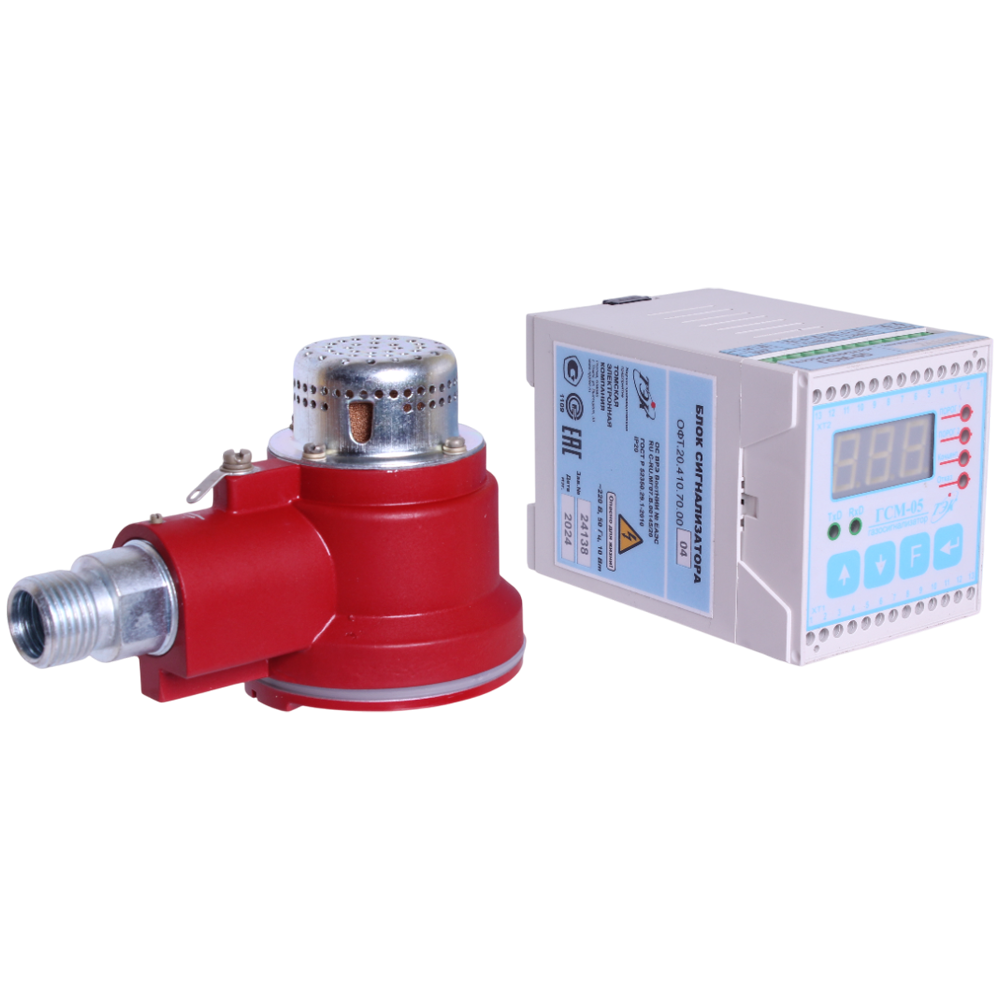

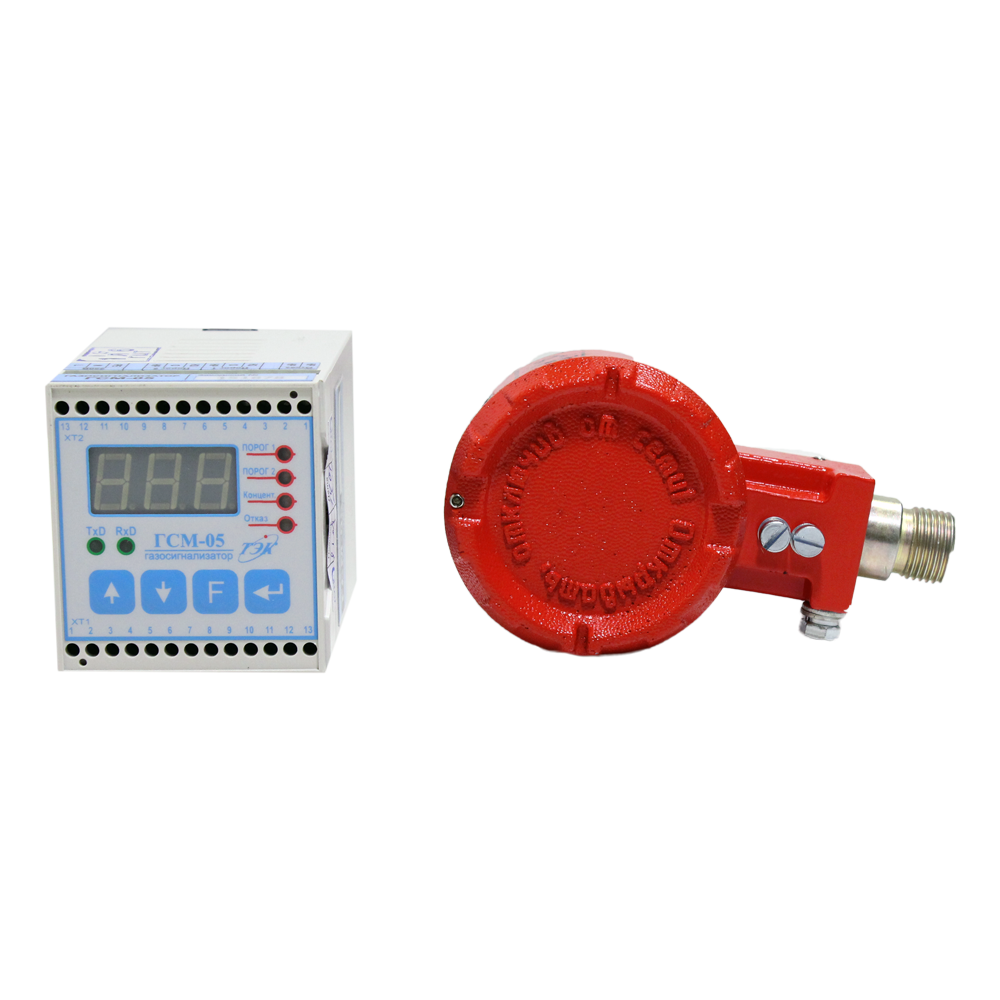

Сигнализатор ГСМ-05 является автоматическим прибором, состоящим из блока сигнализатора (БС) и блока детекторного (БД или БДВ). БС выполнен в невзрывозащищенном исполнении и устанавливается за пределами взрывоопасной зоны. БД (БДВ) применяется во взрывоопасных зонах всех классов в соответствии с маркировкой взрывозащиты 1ExdIICT4.

Варианты исполнения блока детекторного:

  • Блок детекторный (БД), для контроля концентраций от 0 до 50% НКПР.
  • Блок детекторный взрывозащищенный (БДВ), для контроля концентраций от 0 до 100% НКПР.

Основные отличия БДВ от БД:

  • Увеличенный ресурс работы чувствительного элемента.
  • Увеличенный интервал технического обслуживания.
  • Удобный клеммник для подключения кабеля.

Блоки БДВ и БД конструктивно совместимы по местам установки.

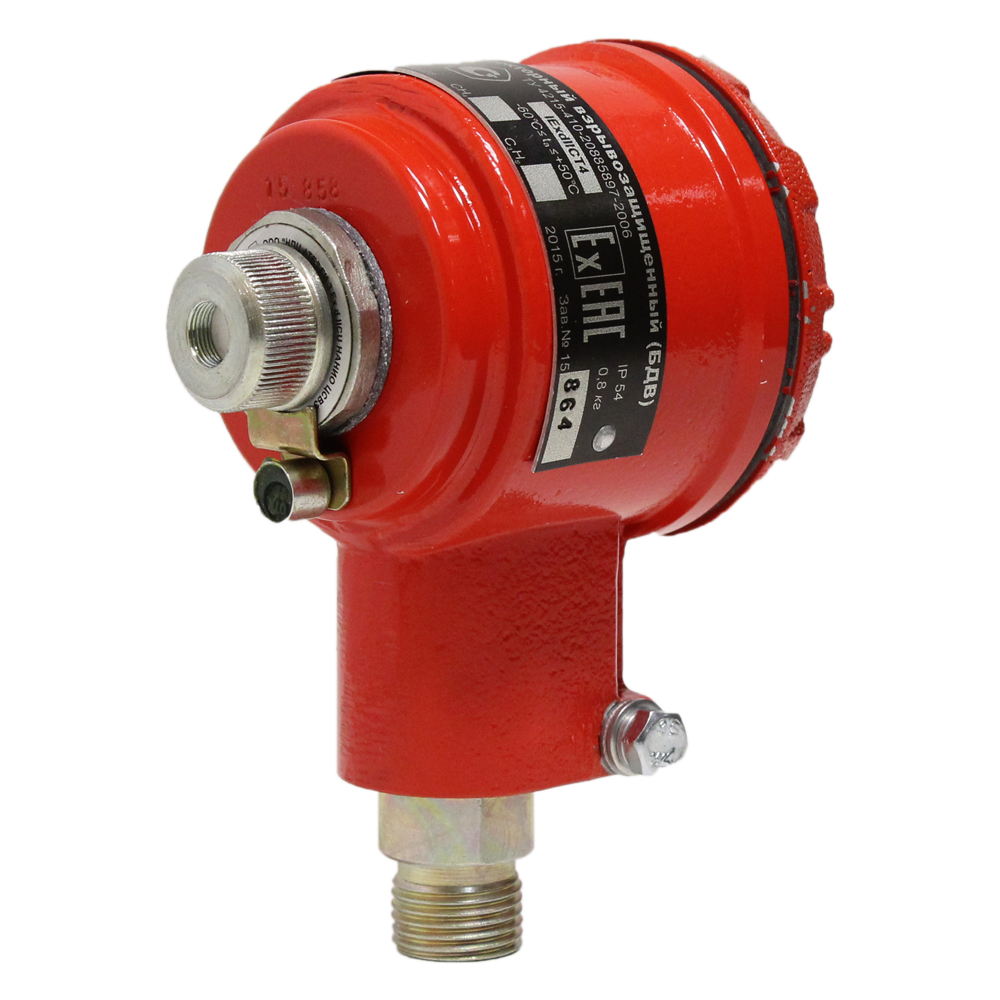

Блок детекторный БД (БДВ) сигнализатора ГСМ-05 предназначен для измерения теплового эффекта от окисления горючих газов на каталитически активном элементе и передачи информации на блок сигнализатора для дальнейшего ее преобразования. Термокаталитические датчики, используемые в детекторных блоках сигнализатора ГСМ-05, реагируют на широкий спектр взрывоопасных газов и паров. Детекторные блоки БД (БДВ) сигнализаторов ГСМ-05 выпускаются в двух исполнениях: с диффузионной и с принудительной (по спецзаказу) подачей контролируемой среды. Датчики производятся во взрывобезопасном исполнении с маркировкой по взрывозащите 1ЕxdIICT4.

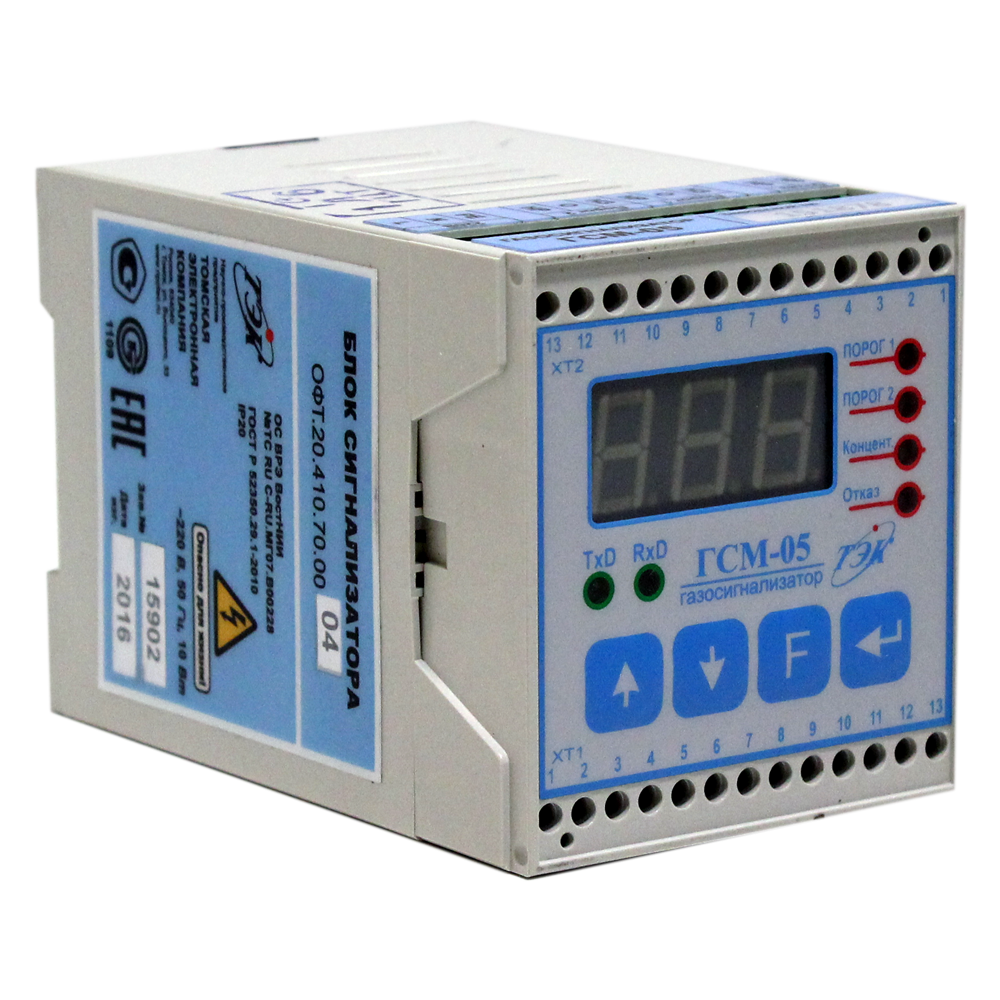

Блок сигнализатора БС газосигнализатора ГСМ-05 является функционально законченным блоком. Он предназначен для измерения сигнала, поступающего с БД (БДВ), его анализа и выдачи дискретных управляющих сигналов. Управляющие дискретные сигналы обеспечивают блокировку питания оборудования при отключенном БС, а также обеспечивают включение аварийной вентиляции при достижении концентраций, соответствующих сигнальным уровням "Порог1", "Порог2". Для сигнализации неисправности стационарного газосигнализатора ГСМ-05 предусмотрен дискретный сигнал неисправности.

Текущее состояние дискретных выходов сигнализатора ГСМ-05 отображается на его лицевой панели единичными индикаторами:

  • "Порог 1" - сообщает о том, что включен дискретный выход "Порог 1";
  • "Порог 2" - сообщает о том, что включен дискретный выход "Порог 2";
  • "Отказ" - сообщает о возникновении неисправности;
  • "Концент." - визуализирует состояние порогов концентрации (светится постоянно при достижении значения "Порог 1" и мигает при достижении значения "Порог 2").

Блок БС газосигнализатора ГСМ-05 крепится на стандартную рейку DIN-35.

Сервисное программное обеспечение для сигнализатора ГСМ-05: программа "GSMWizard". Она предназначена для работы с ГСМ-05. Для запуска программы необходим предустановленный пакет .net (скачать). Данная программа позволяет настраивать параметры работы устройства, считывать значения регистров с пояснениями их назначения. Также реализованы функции калибровки и тестирования.

Технические характеристики

Диапазоны измерений
CH4 Метан 0-50% НКПР (для БД) или 0-100% НКПР (для БДВ) по поверочному компоненту - метану
Погрешность измерений
CH4 Метан ±5% НКПР (допускаемая основная абсолютная)
Пороги сигнализации

Два порога, задаются пользователем в пределах от 0 до 50% НКПР для модификации ГСМ-05-01-3/2/А-0-X-Х (с БД), и от 0 до 100% НКПР для модификации ГСМ-05-01-5/2/А-0-X-Х (с БДВ).

Принцип работы Термокаталитический
Способ отбора пробы Диффузионный (конвекционный)
Выходные сигналы RS232, RS485, Релейный, Токовый 4-20 мА
Климатическое исполнение УХЛ1, УХЛ4
Диапазон рабочих температур БС - от 0 до +50°С; БД (БДВ) - от -60 до +50°С
Исполнение по степени защиты IP20, IP54
Питание = 24 В, ~ 220 В
Габариты БС - 105 х 70 х 75 мм; БД - 135 х 72 х 82 мм; БДВ - 138 х 78 х 90 мм
Вес БС - 0,4 кг; БД - 0,5 кг; БДВ - 0,8 кг

Структура обозначения, пример заказа

ГСМ-05-01
3
2
А
0
0
3

Шифр дискретных выходов порогового устройства (3 - переключающие контакты, 4 - переключающие с изменением состояния на противоположное по включению питания)

Шифр источника питания (0 - встроенный источник питания от ≈220В; 4 - встроенный источник питания от =24В)

Шифр отсутствия внешнего интерфейсного блока

Шифр наличия токового выхода 4-20 мА

Шифр наличия интерфейса RS485

Шифр конструктивного исполнения (3 - конструктив BOPLA, блок детекторный БД, 0-50% НКПР; 5 - конструктив BOPLA, блок детекторный БДВ (0-100% НКПР)

Наименование модели и модификация

Стандартный комплект поставки

  • Газосигнализатор ГСМ-05 в составе:
    • Блок детекторный БД или БДВ.
    • Блок сигнализатора БС.
  • Комплект ЗИП.
  • Комплект документации.

Дополнительная комплектация, опции

  • Взрывозащищенный адаптер-переходник М27/М20 для подключения БД кабельным вводом с присоединительной резьбой М20 для бронированного кабеля или гибкого металлорукава.
  • Кронштейн для крепления БД к горизонтальным плоскостям конструкции.
  • Комплект монтажных частей универсальный для крепления БД на вертикальных и горизонтальных трубах и на стенах конструкции.
