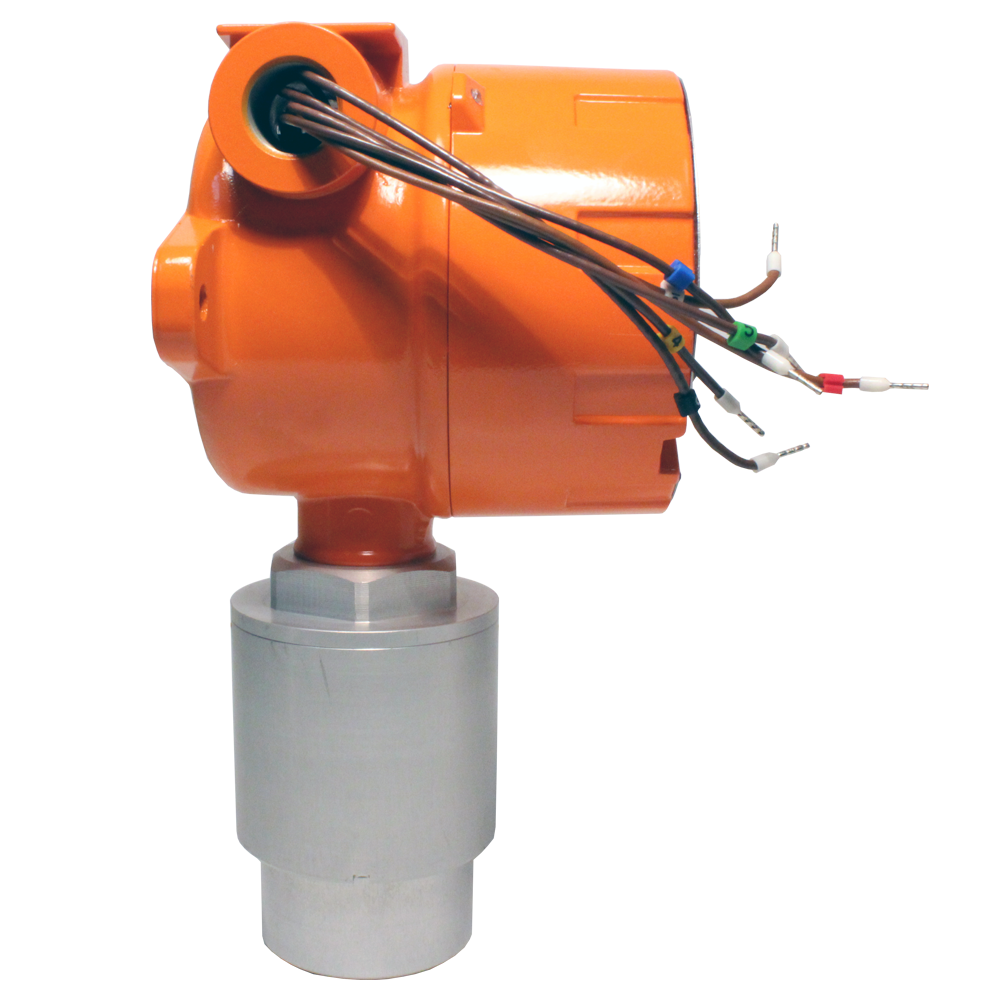

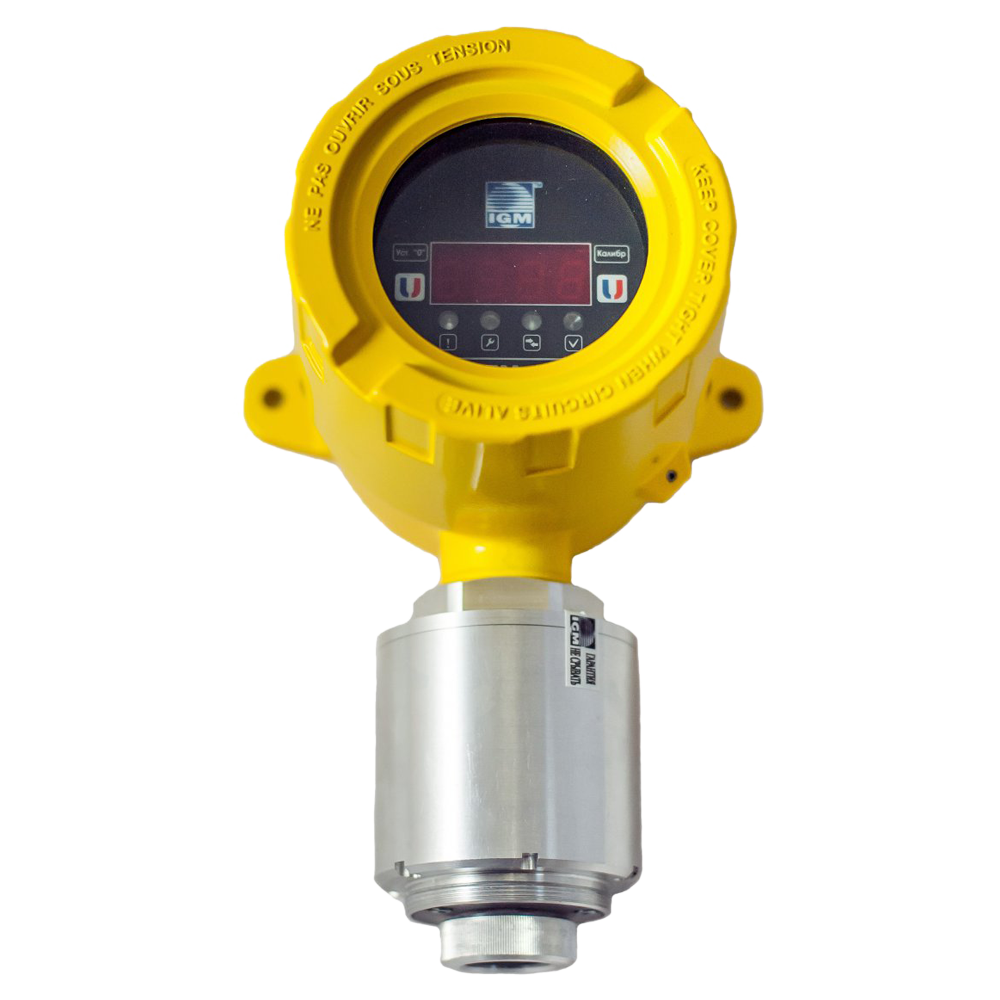

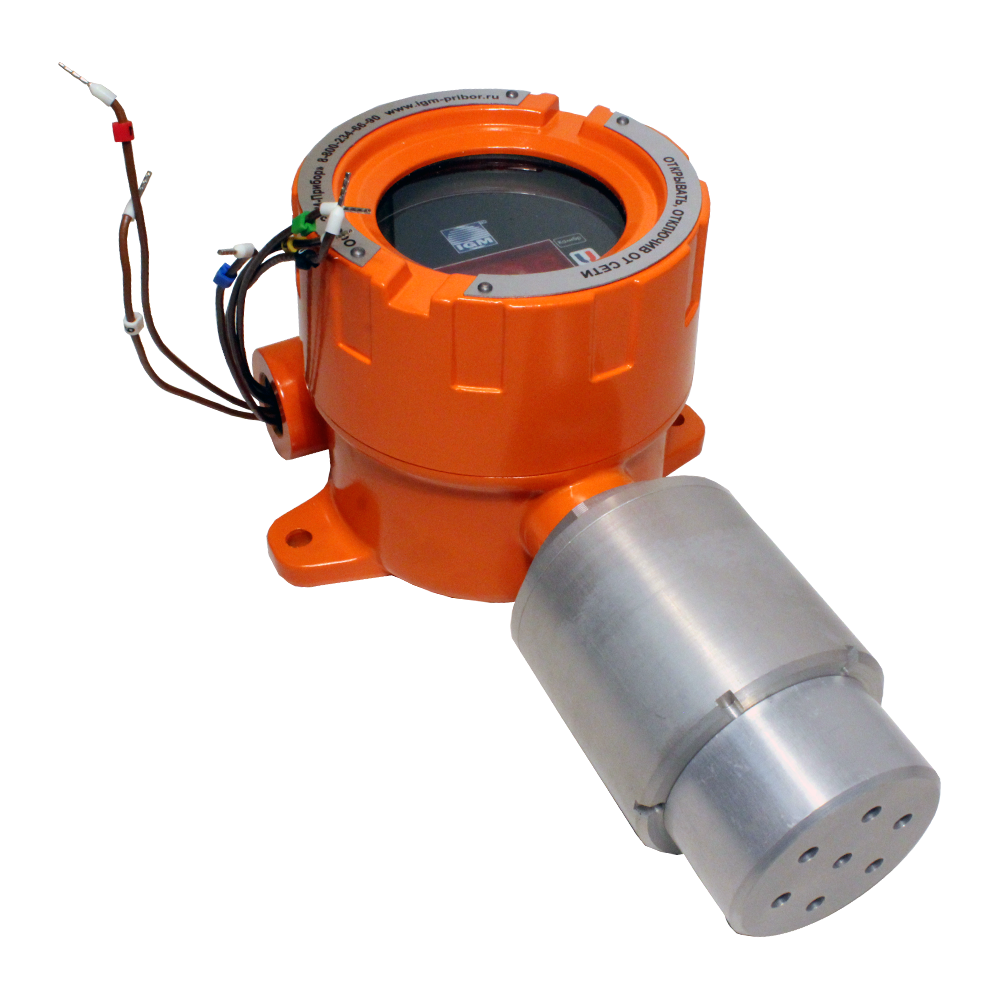

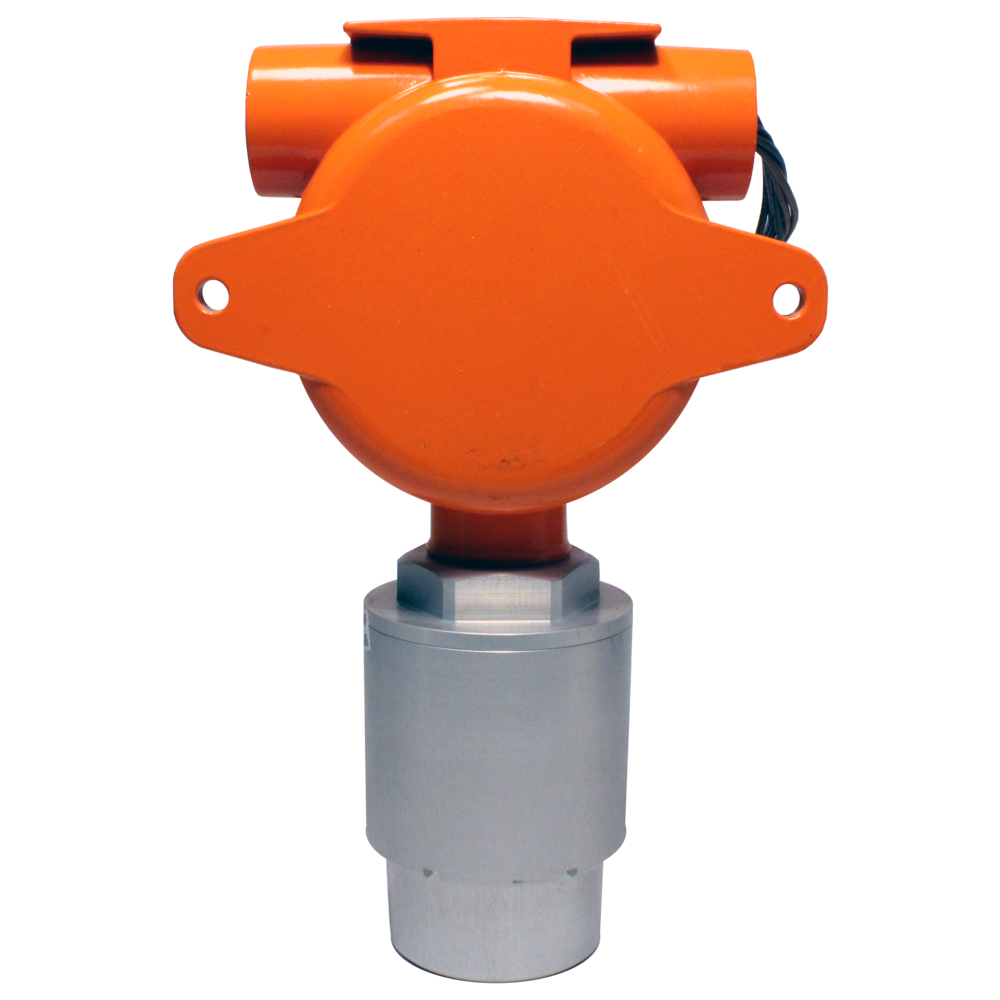

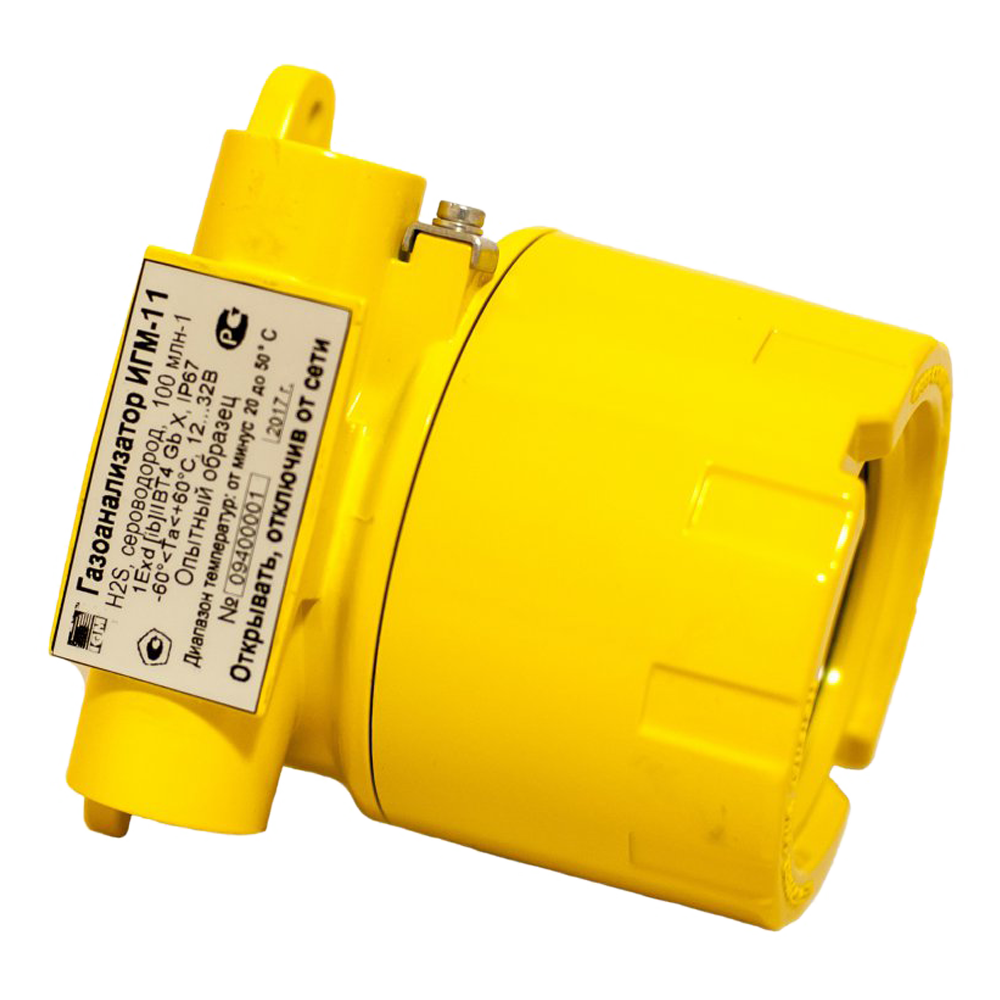

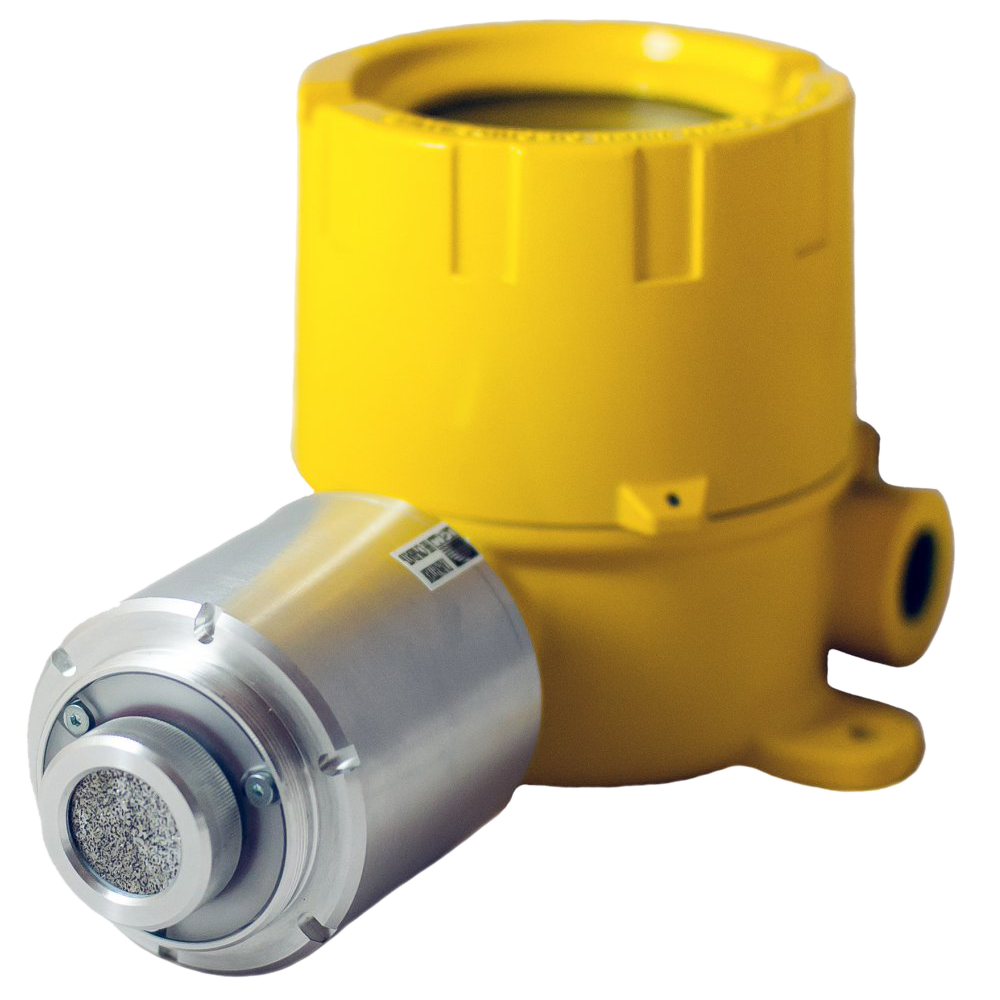

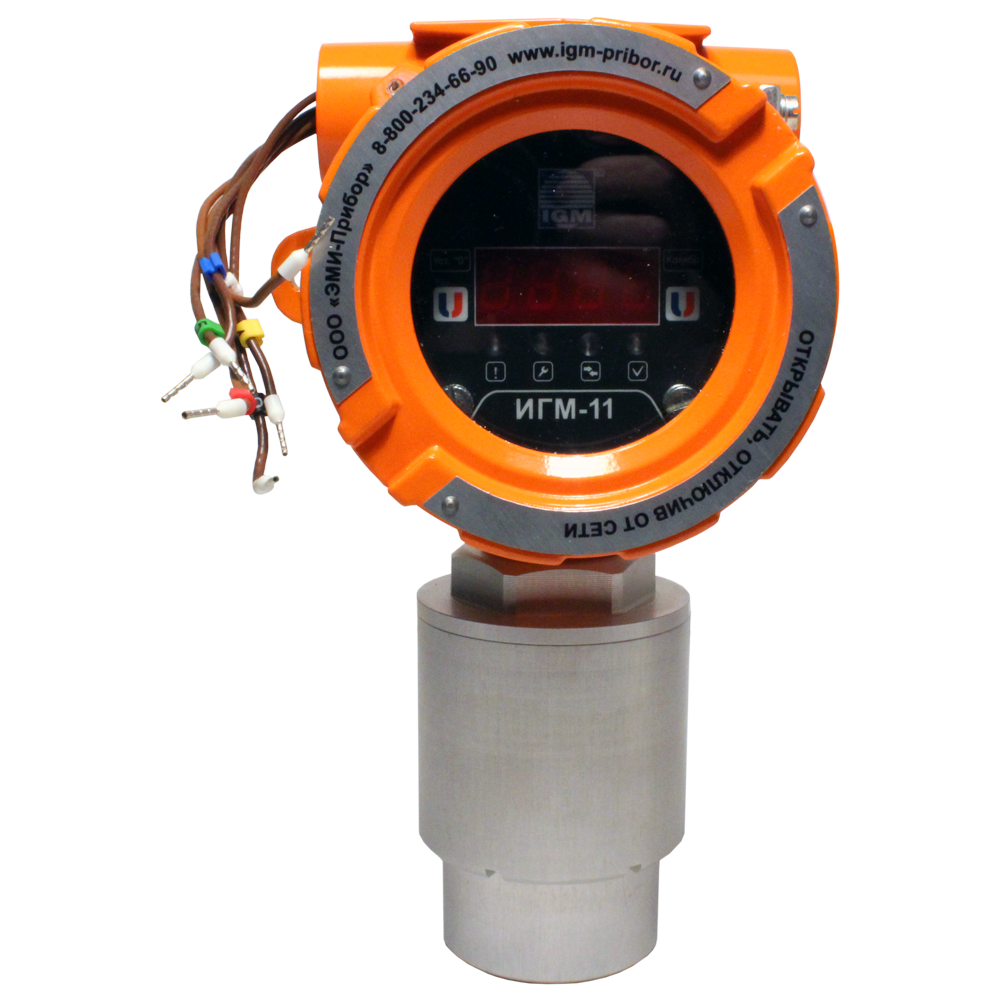

ИГМ-11 газоанализаторы стационарные электрохимические

Скачать PDF

Область применения: Безопасность работ/Контроль ПДКр.з. вредных веществ, Безопасность работ/Контроль кислорода

Тип: Стационарный/Одноканальный

Режим работы: Непрерывный

Наименования контролируемых компонентов: CO Углерода оксид (Угарный газ), Cl2 Хлор, H2 Водород, H2S Дигидросульфид (Сероводород), HCN Гидроцианид (Водород цианистый, синильная кислота), NH3 Аммиак, NO2 Азота диоксид, NO Азота оксид, O2 Кислород, SO2 Серы диоксид (Ангидрид сернистый)

Количество контролируемых компонентов (одним прибором): 1

Маркировка взрывозащиты: 1ExdibIICT4

Описание

Электрохимические газоанализаторы ИГМ-11 предназначены для автоматического, непрерывного измерения концентрации кислородa (О2), оксидa углерода (CO), сероводородa (H2S), диоксида серы(SO2), диоксида азота(NO2), хлора (Cl2), аммиакa (NH3), окисида азота (NO) и водорода (H2) в окружающей атмосфере.

Области применения:

Газоанализаторы ИГМ-11 применяются при санитарно-гигиеническом и технологическом контроле воздушной среды и для контроля превышения предельно-допустимых концентрации газов в воздухе рабочей зоны.

Конструктивно газоанализаторы  ИГМ-11 состоят из трансмиттера и преобразователя газового (ПГ).

Газовые преобразователи (ПГ), выполняют все метрологические операции по определению концентрации исследуемого газа, включая формирование цифрового сигнала и выходного аналогового сигнала токовой петли, содержащих информацию об измеренной концентрации. ПГ имеют встроенную флэш-память с градуировочными коэффициентами, которые автоматически считываются при подключении к трансмиттеру микропроцессором, что исключает необходимость индивидуальной калибровки (градуировки) преобразователей с трансмиттером.

Трансмиттер обеспечивает вывод информации об измеренной величине концентрации по цифровому последовательному интерфейсу RS-485 MODBUS®, а также отображение концентрации анализируемого газа на встроенном четырёхсимвольном семисегментном дисплее и световую индикацию (с помощью индикаторных светодиодов) наличия напряжения питания, превышения диапазона измерения и результатов самодиагностики, а также переключение встроенных реле.

Технические характеристики

Диапазоны измерений
O2 Кислород
CO Углерода оксид (Угарный газ)
H2S Дигидросульфид (Сероводород)
SO2 Серы диоксид (Ангидрид сернистый)
NO2 Азота диоксид
Cl2 Хлор
NO Азота оксид
NH3 Аммиак
H2 Водород
HCN Гидроцианид (Водород цианистый, синильная кислота)
Погрешность измерений
O2 Кислород Предел основной погрешности ±0,5 % (абсолютная)
CO Углерода оксид (Угарный газ) Предел основной погрешности ±4 ppm (абсолютная)
H2S Дигидросульфид (Сероводород) ±1,5 ppm в диапазоне 0-7,5 ppm (абсолютная); ±20% в диапазоне 7,5-100 ppm (относительная)
SO2 Серы диоксид (Ангидрид сернистый) ±0,5 ppm в диапазоне 0-2,5 ppm (абсолютная); ±20% в диапазоне 2,5-20 ppm (относительная)
NO2 Азота диоксид ±0,2 ppm в диапазоне 0-1,0 ppm (абсолютная); ±20% в диапазоне 1,0-10 ppm (относительная)
Cl2 Хлор ±0,2 ppm в диапазоне 0-1,0 ppm (абсолютная); ±20% в диапазоне 1,0-10 ppm (относительная)
NO Азота оксид ±2 ppm в диапазоне 0-10 ppm (абсолютная); ±20% в диапазоне 10-250 ppm (относительная)
NH3 Аммиак ±4 ppm в диапазоне 0-20 ppm (абсолютная); ±20% в диапазоне 20-300 ppm (относительная)
H2 Водород Предел основной погрешности ±80 ppm (абсолютная)
HCN Гидроцианид (Водород цианистый, синильная кислота)
Принцип работы Электрохимический
Способ отбора пробы Диффузионный (конвекционный)
Выходные сигналы HART, RS485, Релейный, Токовый 4-20 мА
Климатическое исполнение В5
Диапазон рабочих температур -55...+60 °С
Исполнение по степени защиты IP67
Питание = 24 В
Габариты 240х260х130 мм
Вес 2,5 кг (алюминиевый корпус); 3,5 кг (стальной корпус)

Структура обозначения, пример заказа

ИГМ-11
01
С

Материал корпуса: А - алюминий; C - нержавеющая сталь

Исполнение в зависимости от определяемого компонента (см. Варианты исполнений)

Наименование модели

Варианты исполнения

Исполнение газоанализатора

Определяемый компонент

Диапазон показаний

Диапазон измерений

Пределы допускаемой основной погрешности

абсолютной

относительной

ИГМ-11-01-X

Кислород (О2)

От 0 до 30 %

От 0 до 30 %

±0,5 %

-

ИГМ-11-02-X

Оксид углерода (CO)

От 0 до 500 млн-1

От 0 до 40 млн-1 включ.



±4 млн-1



-

Св. 40 до 300 млн-1



±10 %

ИГМ-11-03-X

Сероводород (H2S)

От 0 до 100 млн-1

От 0 до 7,5 млн-1 включ.



±1,5 млн-1



-

Св. 7,5 до 100 млн-1



±20 %

ИГМ-11-04-X

Диоксид серы(SO2)

От 0 до 20 млн-1

От 0 до 2,5 млн-1 включ.



±0,5 млн-1





Св. 2,5 до 20 млн-1



±20 %

ИГМ-11-05-X

Диоксид азота(NO2)

От 0 до 30 млн-1

От 0 до 1 млн-1 включ.

±0,2 млн-1

-



Св. 1 до 10 млн-1

-

± 20 %

ИГМ-11-06-X*

Хлор (Cl2)

От 0 до 10 млн-1

От 0 до 1 млн-1 включ.

±0,2 млн-1

-

Св. 1 до 10 млн-1

-

± 20 %

ИГМ-11-07-X*

Окисид азота (NO)

От 0 до 250 млн-1

От 0 до 10 млн-1 включ.

±2 млн-1

-

Св. 10 до 250 млн

-

± 20 %

ИГМ-11-08-X

Аммиак(NH3)

От 0 до 300 млн-1

От 0 до 20 млн-1 включ.

±4 млн-1

-

Св. 20 до 300 млн-1

-

± 20 %

ИГМ-11-09-X

Водород (H2)

От 0 до 2 %

От 0 до 0,2 %

80 млн-1

-

* Исполнения газоанализаторов не могут быть применены для контроля ПДК в воздухе рабочей зоны, только для контроля аварийных выбросов.

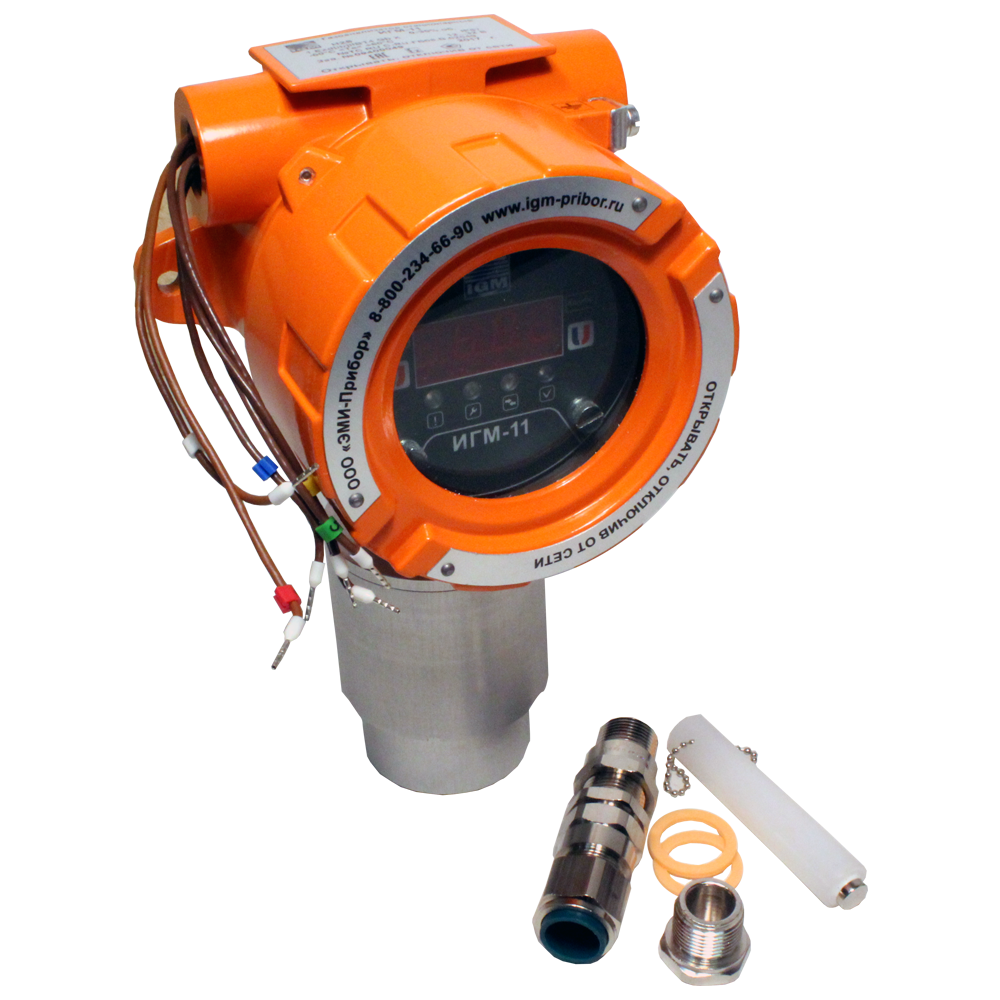

Стандартный комплект поставки

  • Газоанализатор ИГМ-11.
  • Взрывозащищенный кабельный ввод1).
  • Взрывозащищенная заглушка.
  • Паспорт.
  • Руководство по эксплуатации 2).
  • Методика поверки 2).
  • Адаптер ПГС2).
  • Магнит для калибровки2).

​Примечания:

1) Стандартный комплект. Допускается комплектование в количестве 2 шт. при согласовании с заказчиком.

2) При групповой поставке в один адрес. Допускается комплектование в количестве, согласованном с заказчиком.
