ИГМ-12 газоанализаторы стационарные оптические

Скачать PDF

Область применения: Безопасность работ/Контроль ДВК горючих газов, Безопасность работ/Контроль ПДКр.з. вредных веществ

Тип: Стационарный/Одноканальный

Режим работы: Непрерывный

Наименования контролируемых компонентов: C2H4 Этен (Этилен), C2H6 Этан, C3H6 Пропен (Пропилен), C3H6O Пропан-2-он (Ацетон, Диметилкотон), C3H8 Пропан, C4H10 Бутан, C5H12 Пентан, C6H6 Бензол, C6H14 Гексан, CH3OH Метанол (Метиловый спирт), CH4 Метан, CO2 Углерода диоксид (Двуокись углерода, углекислый газ), Сумма углеводородов

Количество контролируемых компонентов (одним прибором): 1

Маркировка взрывозащиты: 1ExdibIIBТ4

Описание

Оптические газоанализаторы ИГМ-12 предназначены для автоматического, непрерывного измерения концентрации взрывоопасных углеводородных газов или диоксида углерода в окружающей атмосфере. Калибровка прибора по взрывоопасным газам производится по метану, пропану или гексану.

Газоанализаторы ИГМ-12 применяются во взрывоопасных зонах помещений и вблизи наружных технологических установок, в которых возможно образование взрывоопасных смесей газов и паров с воздухом.

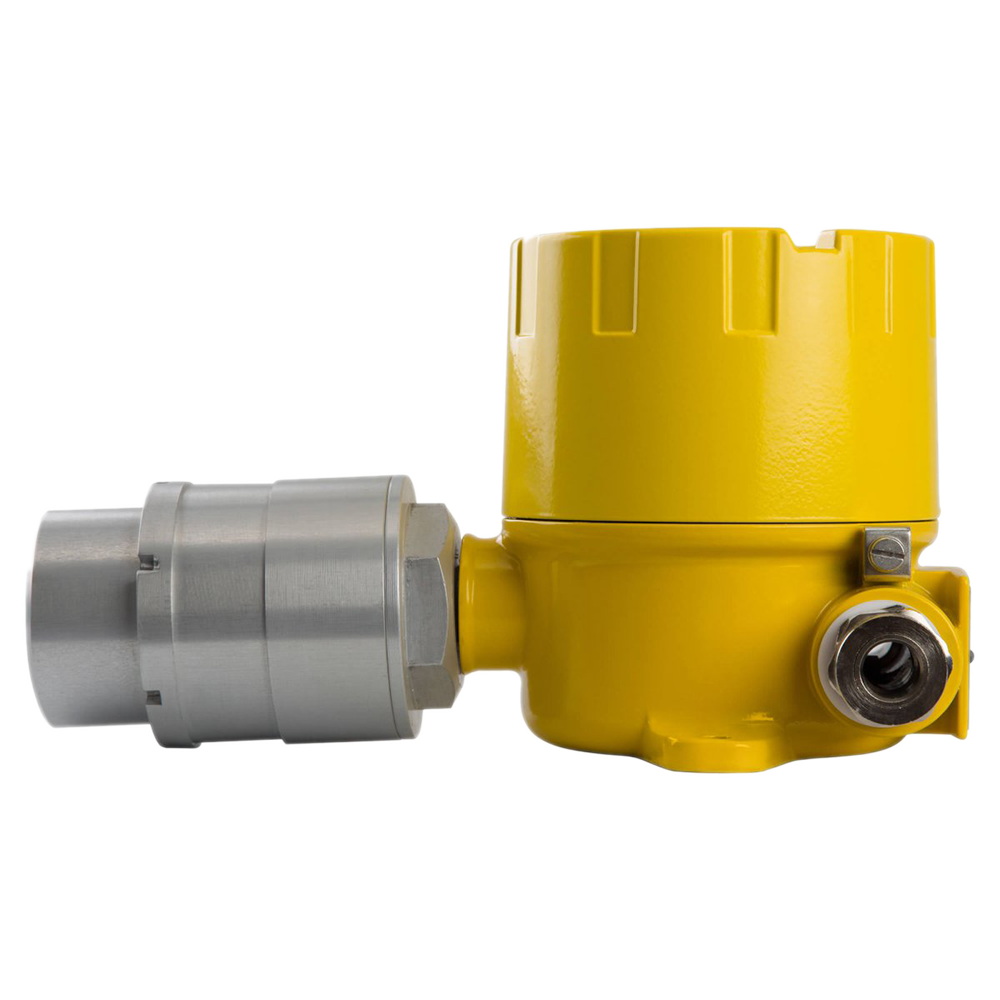

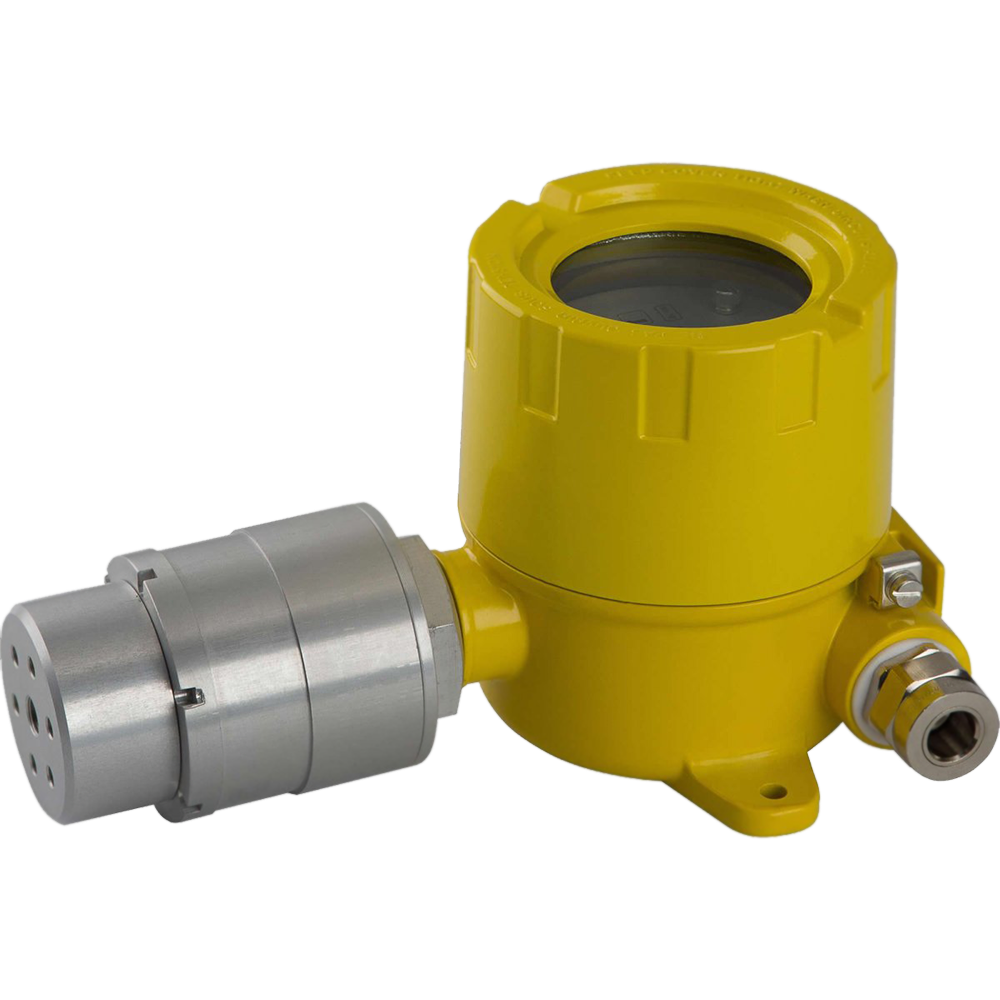

Конструктивно стационарные газоанализаторы  ИГМ-12 состоят из трансмиттера и преобразователя газового оптического (ПГО).

ПГО выполняет все метрологические операции по определению концентрации исследуемого газа, включая формирование цифрового сигнала и выходного аналогового сигнала токовой петли, содержащих информацию об измеренной концентрации. ПГО имеют встроенную флэш-память с градуировочными коэффициентами, которые автоматически считываются при подключении к трансмиттеру микропроцессором, что исключает необходимость индивидуальной калибровки (градуировки) преобразователей с трансмиттером.

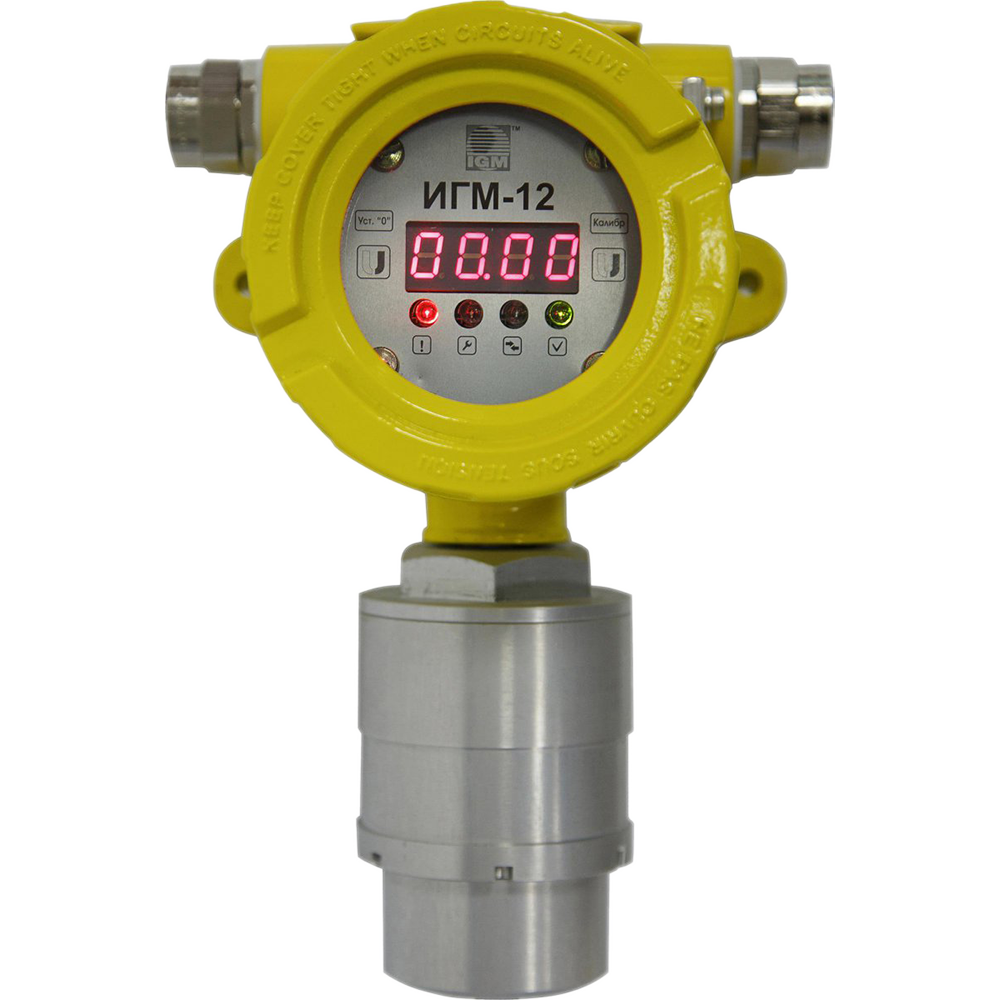

Трансмиттер обеспечивает вывод информации об измеренной величине концентрации по цифровому последовательному интерфейсу RS-485 MODBUS®, а также отображение концентрации анализируемого газа на встроенном четырёхсимвольном семисегментном дисплее и световую индикацию (с помощью индикаторных светодиодов) наличия напряжения питания, превышения диапазона измерения и результатов самодиагностики, а также переключение встроенных реле.

Газоанализатор ИГМ-12 также снабжён разъёмом подключения HART-коммуникатора для возможности управления прибором.

Технические характеристики

Диапазоны измерений
CH4 Метан 0-4,4% об.; (от 0 до 100% НКПР)
C3H8 Пропан 0-1,7% об.; (от 0 до 100% НКПР)
C6H14 Гексан 0-0,5% об.; (от 0 до 50% НКПР)
CO2 Углерода диоксид (Двуокись углерода, углекислый газ) 0-2.5% об.
C2H6 Этан 0-1,25% об.; (от 0 до 50% НКПР)
C4H10 Бутан 0-0,7% об.; (от 0 до 50% НКПР)
C5H12 Пентан 0-0,7% об.; (от 0 до 50% НКПР)
C2H4 Этен (Этилен) 0-1,15% об.; (от 0 до 50% НКПР)
C3H6 Пропен (Пропилен) 0-1,0% об.; (от 0 до 50% НКПР)
C6H6 Бензол 0-0,6% об.; (от 0 до 50% НКПР)
C3H6O Пропан-2-он (Ацетон, Диметилкотон) 0-1,25% об.; (от 0 до 50% НКПР)
CH3OH Метанол (Метиловый спирт) 0-2,25% об.; (от 0 до 50% НКПР)
Погрешность измерений
CH4 Метан ±(0,09% +3% отн.); (±(2% НКПР +3% отн.))
C3H8 Пропан ±(0,03% +3% отн.); (±(2% НКПР +3% отн.))
C6H14 Гексан ±0,05%; ±5% НКПР
CO2 Углерода диоксид (Двуокись углерода, углекислый газ) ±0,15%
C2H6 Этан ±0,125%; ±5% НКПР
C4H10 Бутан ±0,07%; ±5% НКПР
C5H12 Пентан ±0,07%; ±5% НКПР
C2H4 Этен (Этилен) ±0,12%; ±5% НКПР
C3H6 Пропен (Пропилен) ±0,1%; ±5% НКПР
C6H6 Бензол ±0,06%; ±5% НКПР
C3H6O Пропан-2-он (Ацетон, Диметилкотон) ±0,13%; ±5% НКПР
CH3OH Метанол (Метиловый спирт) ±0,28%; ±5% НКПР
Принцип работы Инфракрасная адсорбция
Способ отбора пробы Диффузионный (конвекционный)
Выходные сигналы HART, RS485, Релейный, Токовый 4-20 мА
Климатическое исполнение О1
Исполнение по степени защиты IP67
Питание = 24 В
Габариты 240х260х130 мм
Вес 2,5 кг (алюминиевый корпус); 3,5 кг (стальной корпус)

Структура обозначения, пример заказа

ИГМ-12
01
С

Материал корпуса: А - алюминий; C - нержавеющая сталь

Исполнение в зависимости от определяемого компонента (см. Варианты исполнений)

Наименование модели

Диапазон рабочих температур

-55...+60 °С

Варианты исполнения

Исполнение газоанализатора

Определяемый компонент

Диапазон показаний
объемной доли определяемого компонента

Диапазон измерений объемной доли определяемого компонента

Пределы допускаемой основной абсолютной погрешности

ИГМ-12-01-Х

метан (СН4)

от 0 до 4,4 %

(от 0 до 100 % НКПР)

от 0 до 4,4 %

(от 0 до 100 % НКПР)

± (0,09% +3% отн.)

(± (2 % НКПР +3% отн.) )

ИГМ-12-02-Х

пропан (С3Н8)

от 0 до 1,7 %

(от 0 до 100 % НКПР)

от 0 до 1.7 %

± (0,03% +3% отн.)

(± (2 % НКПР +3% отн.))

ИГМ-12-03-Х

н-гексан (С6Н14)

от 0 до 1,0 %

(от 0 до 100 % НКПР)

от 0 до 0,5 %

(от 0 до 50 % НКПР)

± 0.05%

± 5 % НКПР

ИГМ-12-04-Х

Диоксид углерода (CO2)

от 0 до 2,5 %

от 0 до 2,5 %

± 0,15 %

ИГМ-12-05-Х

этан (С2Н6)

от 0 до 2,5 %

(от 0 до 100 % НКПР)

от 0 до 1,25 %

(от 0 до 50 % НКПР)

± 0.125%

(± 5 % НКПР)

ИГМ-12-06-Х

бутан (С4Н10)

от 0 до 1,4 %

(от 0 до 100 % НКПР)

от 0 до 0,7 %

(от 0 до 50 % НКПР)

± 0.07%

(± 5 % НКПР)

ИГМ-12-07-Х

и-бутан (i-С4Н10)

от 0 до 2,6 %

(от 0 до 100 % НКПР)

от 0 до 1,3 %

(от 0 до 50 % НКПР)

± 0.13%

(± 5 % НКПР)

ИГМ-12- 08-Х

пентан (С5Н12)

от 0 до 1,4 %

(от 0 до 100 % НКПР)

от 0 до 0,7 %

(от 0 до 50 % НКПР)

± 0.07%

(± 5 % НКПР)

ИГМ-12-09-Х

этилен (С2Н4)

от 0 до 2,3 %

(от 0 до 100 % НКПР)

от 0 до 1,15 %

(от 0 до 50 % НКПР)

± 0.12%

(± 5 % НКПР)

ИГМ-12-10-Х

пропилен (С3Н6)

от 0 до 2,0 %

(от 0 до 100 % НКПР)

от 0 до 1,0 %

(от 0 до 50 % НКПР)

± 0.1%

(± 5 % НКПР)

ИГМ-12-11-Х

бензол (С6Н6)

от 0 до 1,2 %

(от 0 до 100 % НКПР)

от 0 до 0,6 %

(от 0 до 50 % НКПР)

± 0.06%

(± 5 % НКПР)

ИГМ-12-12-Х

ацетон
((СН3)2СО)

от 0 до 2,5 %

(от 0 до 100 % НКПР)

от 0 до 1,25 %

(от 0 до 50 % НКПР)

± 0.13%

(± 5 % НКПР)

ИГМ-12-13-Х

метанол (СН3ОН)

от 0 до 5,5 %

(от 0 до 100 % НКПР)

от 0 до 2,25 %

(от 0 до 50 % НКПР)

± 0.28%

(± 5 % НКПР)

ИГМ-12-14-X

метан (СН4)

от 0 до 100 %

от 0 до 100 %

± (0.05 % +4% отн.)

Стандартный комплект поставки

  • Газоанализатор ИГМ-12.
  • Взрывозащищенный кабельный ввод1).
  • Взрывозащищенная заглушка.
  • Паспорт.
  • Руководство по эксплуатации 2).
  • Методика поверки 2).
  • Адаптер ПГС2).
  • Магнит для калибровки2).

​Примечания:

1) Стандартный комплект. Допускается комплектование в количестве 2 шт. при согласовании с заказчиком.

2) При групповой поставке в один адрес. Допускается комплектование в количестве, согласованном с заказчиком.
