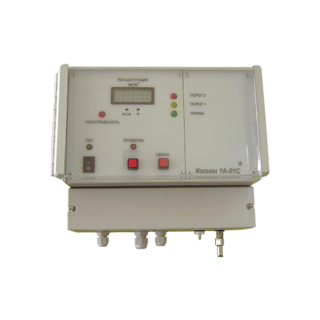

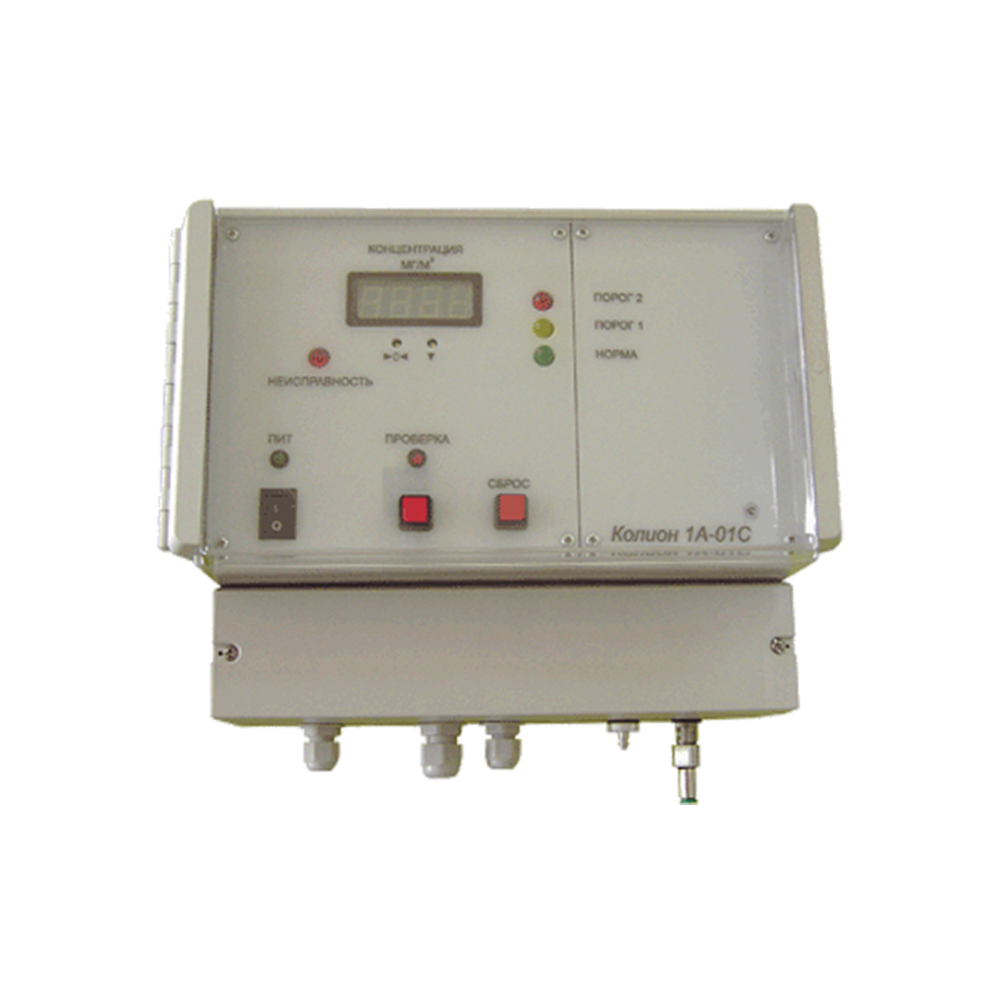

КОЛИОН-1А-01С газоанализаторы стационарные фотоионизационные

Скачать PDF

Область применения: Безопасность работ/Контроль ДВК горючих газов, Безопасность работ/Контроль ПДКр.з. вредных веществ, Безопасность работ/Контроль кислорода, Технология и промвыбросы/Контроль промышленных выбросов, Экология/Контроль атмосферы жилой зоны (ПДКс.с.)

Тип: Стационарный/Одноканальный

Количество каналов: 1

Режим работы: Непрерывный

Наименования контролируемых компонентов: C2CL4 Тетрахлорэтилен (Перхлорэтилен), C2H3CL Хлорэтен (Винилхлорид), C2H4 Этен (Этилен), C2H4O Ацетальдегид (Этаналь), C2H4O Эпоксиэтан (Этилена оксид, этиленоксид, оксиран, 1,2-эпоксиэтан), C2H6O (C2H5OH) Этанол (Этиловый спирт), C2H6S Этантиол (Этилмеркаптан), C2H7N Этиламин, C3H6 Пропен (Пропилен), C3H6O2 Метилацетат, C3H6O Пропан-2-он (Ацетон, Диметилкотон), C3H9N Триметиламин, C4H6 Бута-1,3-диен (Дивинил, эритрен, винилэтилен), C4H6O2 Этенилацетат (Винилацетат), C4H8 Изобутилен, C4H8O2 Этилацетат, C4H8O Бутан-2-он (Метилэтилкетон), C4H10 Бутан, C4H10O Этоксиэтан (Диэтиловый эфир), C4H11N Диэтиламин, C5H12 Пентан, C6H5CL Хлорбензол, C6H5NO2 Нитробензол, C6H6 Бензол, C6H6O Гидроксибензол (Фенол), C6H7N Аминобензол (Анилин), C6H10O Циклогексанон, C6H12 Циклогексан, C6H12O2 Бутилацетат, C6H14 Гексан, C6H15N Триэтиламин (N,N-Диэтилэтанамин), C7H7CL Хлорметилбензол (Хлортолуол), C7H8 Метилбензол (Толуол), C7H14 Метилциклогексан (гексагидротолуол), C7H16 Гептан, C8H8 Этенилбензол (Стирол), C8H10 Диметилбензол (Ксилолы, смесь изомеров м-, o-, n-), C8H10 Этилбензол, C8H18 Октан, C10H8 Нафталин, CH3SH Метантиол (Метилмеркаптан), CH5N Метиламин (Монометиламин), CS2 Сероуглерод (Углерода дисульфид), H2S Дигидросульфид (Сероводород), NH3 Аммиак, Бензин, Гептановая фракция (Нефрас), Дизельное топливо, Керосин, Сумма углеводородов, Уайт-спирит

Количество контролируемых компонентов (одним прибором): 1

Маркировка взрывозащиты: Нет

Цена (без учета НДС): По запросу руб.

Заказать

Описание

Газоанализаторы КОЛИОН-1А-01С предназначены для постоянного контроля в атмосфере рабочей зоны вредных веществ: паров углеводородов нефти и нефтепродуктов (кроме метана, этана и пропана), спиртов (кроме метанола), альдегидов (кроме формальдегида), аммиака, сероуглерода и других компонентов, а также для сигнализации о превышении концентрацией пороговых значений. Газоанализатор КОЛИОН-1А-01С градуируется по одному веществу из вышеперечисленных, по согласованию с потребителем. В газоанализаторе КОЛИОН-1А-01С используется фотоионизационный метод детектирования, основанный на измерении тока, вызванного ионизацией газов и паров фотонами, излучаемыми ультрафиолетовым источником.

Газоанализатор КОЛИОН-1А-01С состоит из двух блоков: блока измерительного (БИ) и блока реле (БР). Стационарный газоанализатор КОЛИОН-1А-01С устанавливается вне взрывоопасной зоны, либо в зоне В1-Б и соединяется с местом отбора пробы трубопроводом. В соответствии с требованиями п. 5.2.3 ГОСТ Р 52350.14-2006 электромагнитные реле установлены в отдельном блоке - блоке реле БР, внутрь которого не попадает взрывоопасная анализируемая смесь.

КОЛИОН-1А-01С может работать как самостоятельно, так и совместно с устройством принудительной подачи пробы ПРУС-1, в состав которого входит огнепреградитель, исключающий передачу взрыва от места установки устройства по трубопроводу к месту отбора пробы.

Огнепреградитель имеет маркировку взрывозащиты ExdIICU. При совместной работе фотоионизационного газоанализатора КОЛИОН-1А-01С с устройством ПРУС-1 пробоотбор может осуществляться с расстояния до 50 м. В этом варианте газоанализатор КОЛИОН-1А-01С соединяется с устройством принудительной подачи пробы ПРУС-1 трубопроводами.

Газоанализатор КОЛИОН-1А-01С работает в циклическом режиме: в течение 10 секунд производятся измерения - анализируемый воздух прокачивается через ФИД с помощью встроенного компрессора. В остальное время производится очистка газовых трактов и ФИД, что обеспечивает длительную работу прибора без загрязнения измерительного тракта.

Технические характеристики

Диапазоны измерений

Сумма углеводородов

0-2000 мг/м3 (для всех компонентов, контролируемых ФИД)

Погрешность измерений

Сумма углеводородов

±15% (для всех компонентов, контролируемых ФИД)

Пороги сигнализации

2 порога из диапазона значений: 10 – 1999 мг/м³по заказу потребителя. По заказу могут изготавливаться газоанализаторы с тремя порогами сигнализации.

Принцип работы

Фотоионизационный

Способ отбора пробы

Принудительный/Встроенный побудитель расхода

Выходные сигналы

Релейный, Токовый 4-20 мА

Диапазон рабочих температур

-20... +45°С

Исполнение по степени защиты

IP44

Питание

~ 220 В

Габариты

БИ – 300×250×150 мм; БР – 130×170×80 мм

Вес

БИ – 4 кг; БР – 1 кг

Стандартный комплект поставки

Блок измерительный (БИ).
Блок реле (БР).
Трубка фторопластовая.
Микронасос.
Фильтр-поглотитель.
Фильтр-поглотитель контрольный.
Фильтры противопылевые.
Розетка кабельная.
Паспорт.
Руководство по эксплуатации.
Методика поверки.

Дополнительная комплектация, опции

Скачать документацию

Газоанализаторы КОЛИОН-1А-01С. Руководство по эксплуатации.

Газоанализаторы КОЛИОН-1. Методика поверки.

Перечень веществ, измеряемых фотоионизационным детектором (ФИД) газоанализаторов серии КОЛИОН-1.
