КОЛИОН-1В-01С газоанализаторы стационарные фотоионизационные

Скачать PDF

Область применения: Безопасность работ/Контроль ДВК горючих газов, Безопасность работ/Контроль ПДКр.з. вредных веществ, Безопасность работ/Контроль кислорода, Технология и промвыбросы/Контроль промышленных выбросов, Экология/Контроль атмосферы жилой зоны (ПДКс.с.)

Тип: Стационарный/Одноканальный

Количество каналов: 1

Режим работы: Непрерывный

Наименования контролируемых компонентов: C2CL4 Тетрахлорэтилен (Перхлорэтилен), C2H3CL Хлорэтен (Винилхлорид), C2H4 Этен (Этилен), C2H4O Ацетальдегид (Этаналь), C2H4O Эпоксиэтан (Этилена оксид, этиленоксид, оксиран, 1,2-эпоксиэтан), C2H6O (C2H5OH) Этанол (Этиловый спирт), C2H6S Этантиол (Этилмеркаптан), C2H7N Этиламин, C3H6 Пропен (Пропилен), C3H6O2 Метилацетат, C3H6O Пропан-2-он (Ацетон, Диметилкотон), C3H9N Триметиламин, C4H6 Бута-1,3-диен (Дивинил, эритрен, винилэтилен), C4H6O2 Этенилацетат (Винилацетат), C4H8 Изобутилен, C4H8O2 Этилацетат, C4H8O Бутан-2-он (Метилэтилкетон), C4H10 Бутан, C4H10O Этоксиэтан (Диэтиловый эфир), C4H11N Диэтиламин, C5H12 Пентан, C6H5CL Хлорбензол, C6H5NO2 Нитробензол, C6H6 Бензол, C6H6O Гидроксибензол (Фенол), C6H7N Аминобензол (Анилин), C6H10O Циклогексанон, C6H11OH Циклогексанол (Гексалин), C6H12 Циклогексан, C6H12O2 Бутилацетат, C6H14 Гексан, C6H15N Триэтиламин (N,N-Диэтилэтанамин), C7H7CL Хлорметилбензол (Хлортолуол), C7H8 Метилбензол (Толуол), C7H14 Метилциклогексан (гексагидротолуол), C7H16 Гептан, C8H8 Этенилбензол (Стирол), C8H10 Диметилбензол (Ксилолы, смесь изомеров м-, o-, n-), C8H10 Этилбензол, C8H18 Октан, C10H8 Нафталин, CH3SH Метантиол (Метилмеркаптан), CH5N Метиламин (Монометиламин), CS2 Сероуглерод (Углерода дисульфид), H2S Дигидросульфид (Сероводород), NH3 Аммиак, Бензин, Гептановая фракция (Нефрас), Дизельное топливо, Керосин, Сумма углеводородов, Уайт-спирит

Количество контролируемых компонентов (одним прибором): 1

Маркировка взрывозащиты: 1ExibIIBT4

Цена (без учета НДС): 78900,00 pуб.

Описание

Газоанализаторы КОЛИОН-1В-01С предназначены для постоянного контроля в атмосфере рабочей зоны вредных веществ: паров углеводородов нефти и нефтепродуктов (кроме метана, этана и пропана), спиртов (кроме метанола), альдегидов (кроме формальдегида), аммиака, сероуглерода и других компонентов, а также для сигнализации о превышении концентрацией пороговых значений. Стационарный газоанализатор КОЛИОН-1В-01С градуируется по одному веществу из вышеперечисленных, по согласованию с потребителем. В газоанализаторе КОЛИОН-1В-01С используется фотоионизационный метод детектирования, основанный на измерении тока, вызванного ионизацией газов и паров фотонами, излучаемыми ультрафиолетовым источником.

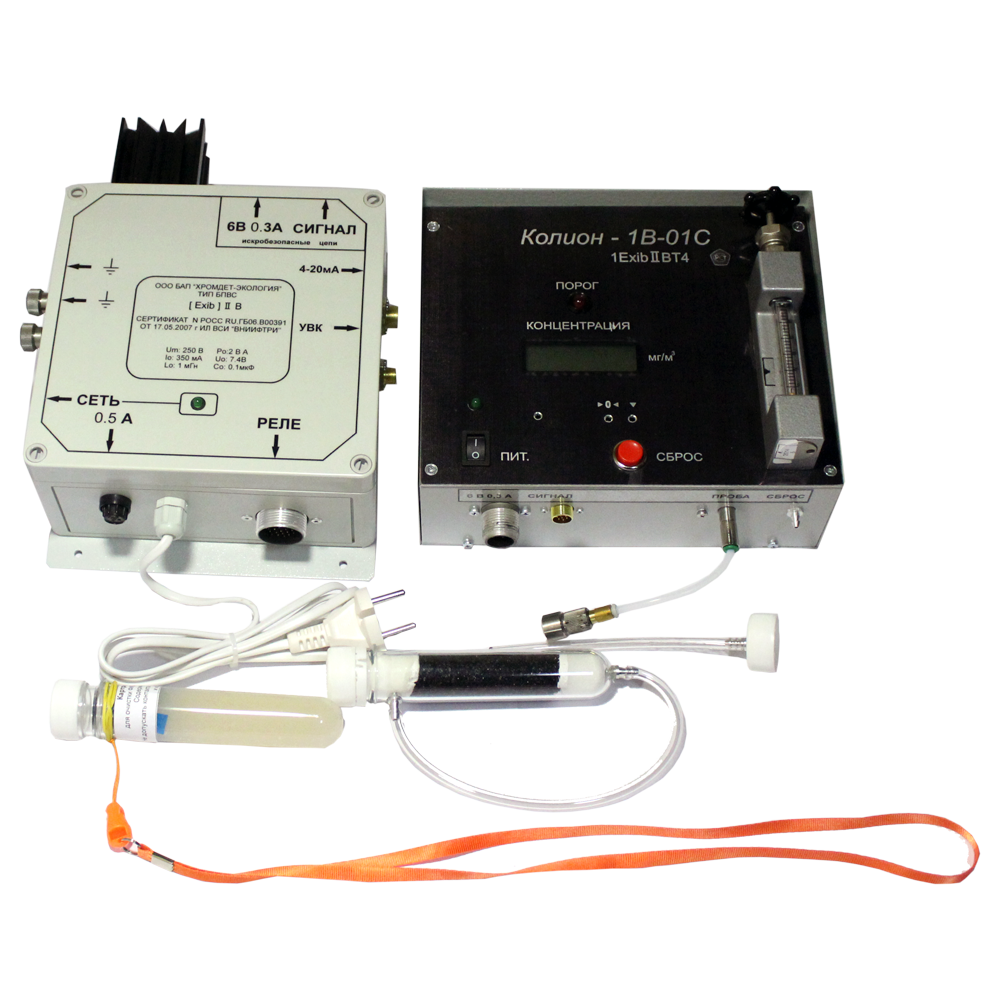

Газоанализатор КОЛИОН-1В-01С выполнен в виде двух блоков: блока измерительного (БИ) и блока питания и выходных сигналов (БПВС).

Газоанализатор КОЛИОН-1В-01С выпускается во взрывозащищенном  исполнении для применения во взрывоопасных зонах, где по условиям эксплуатации возможно образование  взрывоопасных смесей категорий IIA, IIB,температурных групп Т1 – Т4, имеет маркировку взрывозащиты 1ExibllBT4Блок индикации газоанализатора КОЛИОН-1В-01С может устанавливаться во взрывоопасной зоне.

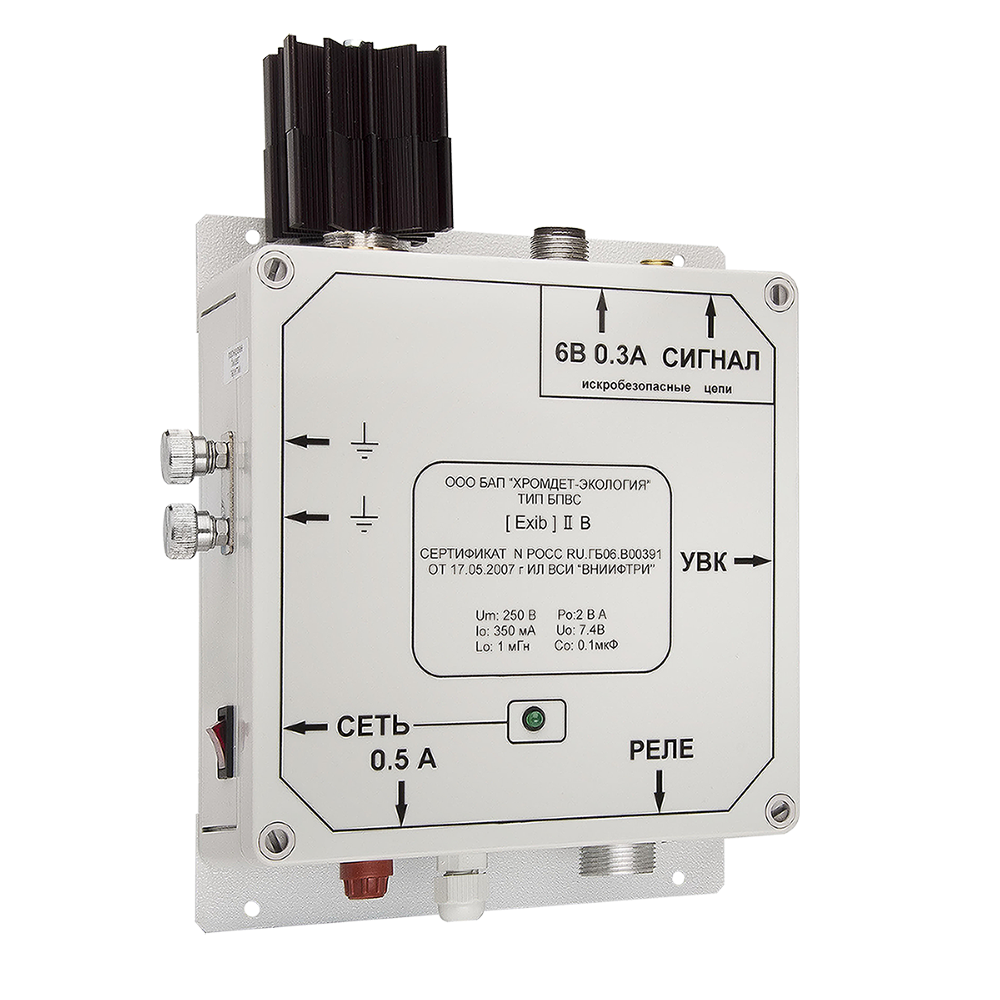

Блок питания и выходных сигналов БПВС газоанализатора КОЛИОН-1В-01С размещается вне взрывоопасной зоны. Для соединения БИ и БПВС используются кабели питания - двужильный типа ШВВП, и сигнальный - экранированный с числом жил не менее 3-х. Максимальное расстояние между БИ и БПВС определяется длиной кабеля питание, которая зависит от площади сечения жилы. Максимальное расстояние между БИ и БПВС составляет 150 м.

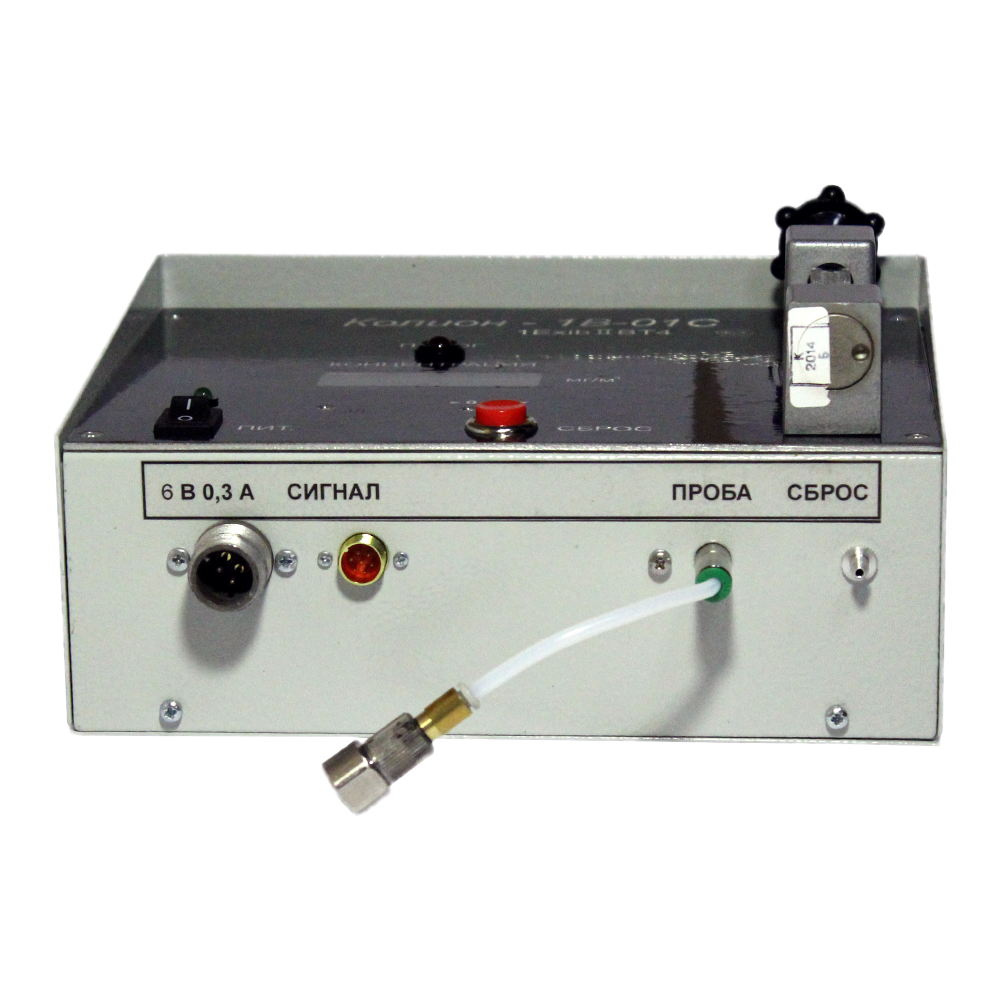

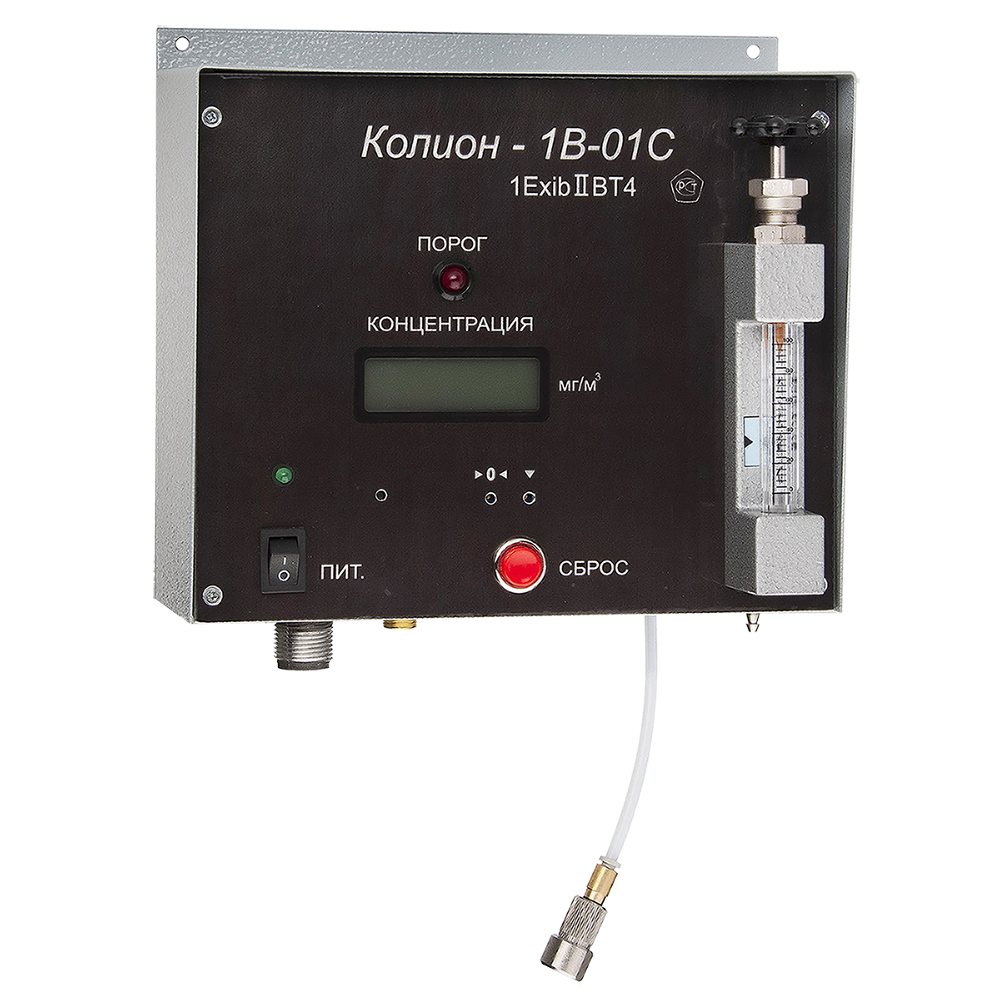

Анализируемый воздух непрерывно прокачивается через фотоионизационный датчик ФИД газоанализатора КОЛИОН-1В-01С, установленный в блоке индикации БИ, с помощью встроенного в БИ  микрокомпрессора. Текущее значение измеряемой концентрации в мг/м3 выводится на цифровой индикатор. Для контроля расхода анализируемой смеси на БИ закреплен ротаметр. Газоанализатор КОЛИОН-1В-01С имеет два порога сигнализации. Реле, срабатывающие при превышении пороговых значений, находятся в БПВС.

Технические характеристики

Диапазоны измерений
Сумма углеводородов 0-2000 мг/м3 (для всех компонентов, контролируемых ФИД)
Погрешность измерений
Сумма углеводородов ±15% (для всех компонентов, контролируемых ФИД)
Пороги сигнализации

2 порога из диапазона значений: 10 – 1999 мг/м3 по заказу потребителя.

Принцип работы Фотоионизационный
Способ отбора пробы Принудительный/Встроенный побудитель расхода
Выходные сигналы RS485, Релейный, Токовый 4-20 мА
Диапазон рабочих температур -20...+45°С
Исполнение по степени защиты IP40
Питание ~ 220 В
Габариты БИ – 220×220×105 мм; БПВС – 280×195×95 мм
Вес БИ – 2,0 кг; БПВС – 1,5 кг

Стандартный комплект поставки

  • Блок индикации.
  • Блок питания и выходных сигналов.
  • Элементы пробоотборного устройства.
  • Блок сопряжения с ПК.
  • Розетки кабельные.
  • Микронасос.
  • Фильтры противопылевые.
  • Паспорт.
  • Руководство по эксплуатации.
  • Методика поверки.
