ОКА исп. И23 газоанализаторы стационарные моноблочные

Скачать PDF

Область применения: Безопасность работ/Контроль ДВК горючих газов, Безопасность работ/Контроль ПДКр.з. вредных веществ, Безопасность работ/Контроль кислорода

Тип: Стационарный/Одноканальный

Количество каналов: 1

Режим работы: Непрерывный

Наименования контролируемых компонентов: C3H8 Пропан, C6H14 Гексан, CH4 Метан, CO2 Углерода диоксид (Двуокись углерода, углекислый газ), CO Углерода оксид (Угарный газ), Cl2 Хлор, H2 Водород, H2S Дигидросульфид (Сероводород), HCL Гидрохлорид (Хлороводород, соляная кислота), HF Гидрофторид (Фтороводород), NH3 Аммиак, NO2 Азота диоксид, O2 Кислород, SO2 Серы диоксид (Ангидрид сернистый), Сумма горючих газов

Количество контролируемых компонентов (одним прибором): 1

Маркировка взрывозащиты: Нет

Цена (без учета НДС): от 9100,00 руб.

Описание

Газоанализаторы серии ОКА в исполнении И23 (стационарное малогабаритное со встроенным блоком датчиков) предназначены для:

  • Определения содержания кислорода (если в обозначении модификации имеются цифры "92").
  • Определения содержания горючих газов с градуировкой по водороду H2, или по оксиду углерода CO в % об., или по метану CH4 в % об., или по пропану C3H8, или по гексану C6H14 – при контроле паров бензина, если в обозначении модификации имеется буква "М".
  • Определения содержания диоксида углерода CO2 и/или токсичных газов - оксида углерода СО, сероводорода H2S, диоксида серы SO2, хлора Cl2, хлористого водорода HCl, фтористого водорода HF, метана CH4, аммиака NH3 и двуокиси азота NO2), (если в обозначении модификации имеется буква "Т").
  • Сигнализации о выходе концентрации определяемых компонентов за установленные пороговые значения.

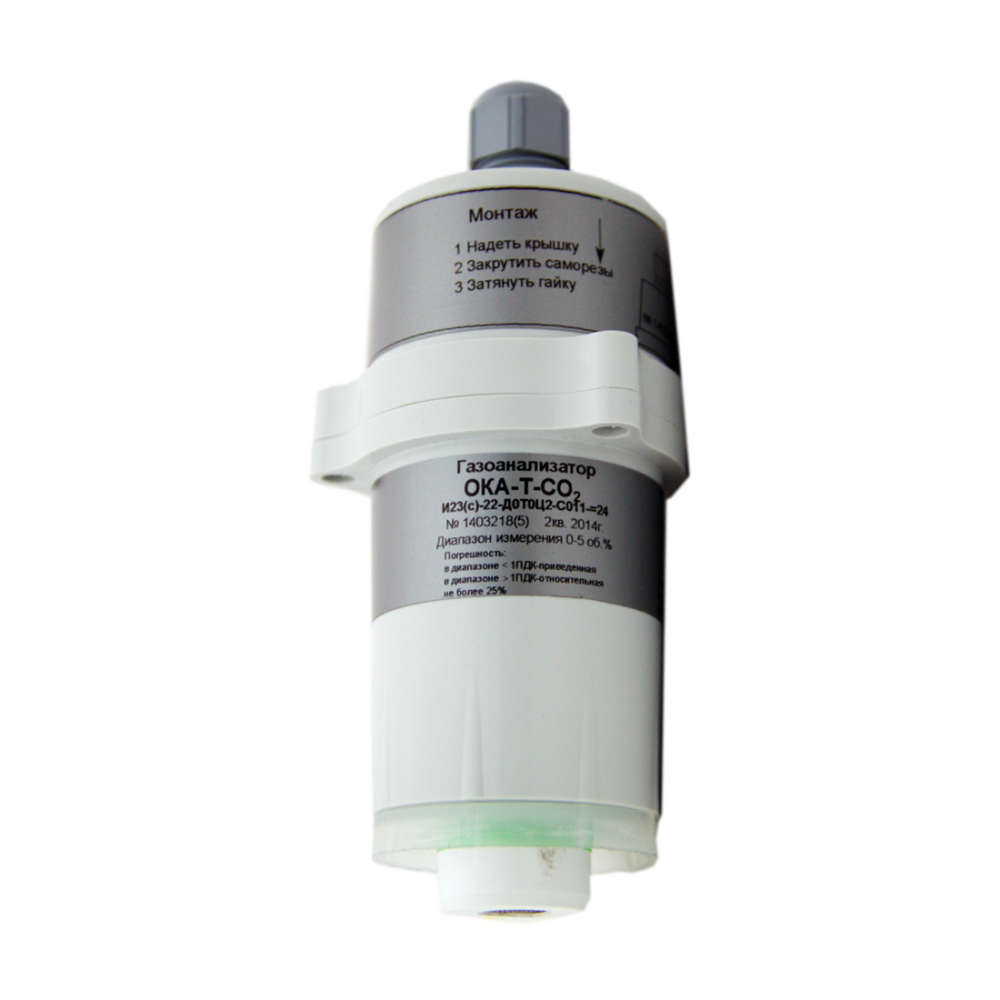

Газоанализаторы ОКА в исполнении И23 изготавливаются в стационарном малогабаритном моноблочном исполнении со встроенными датчиками.

Газоанализаторы ОКА в исполнении И23 применяются для обеспечения требований безопасности при работах в производственных помещениях, колодцах, подвалах, подземных коммуникациях, где возможно опасное изменение состава воздуха рабочей зоны.

Принцип работы стационарного газоанализатора ОКА в исполнении И23 основан на преобразовании измеряемых концентраций газов в электрические параметры первичных датчиков (сенсоров). Типы применяемых сенсоров определяются измеряемыми компонентами.

В газоанализаторах ОКА в исполнении И23 применяются следующие типы сенсоров: электрохимические (для измерения концентраций кислорода, окиси углерода, хлора, аммиака, сероводорода, двуокиси серы, фтористого водорода, хлористого водорода, двуокиси азота); термокаталитические и полупроводниковые (для измерения довзрывоопасных концентраций суммы горючих газов); оптические (для измерения концентраций метана, пропана, двуокиси углерода и окиси углерода).

Управление режимами работы стационарного газоанализатора ОКА в исполнении И23 осуществляется с помощью блока коммута­ции БКУ либо с помощью компьютера.

Предусмотрена возможность передачи данных на внешний компьютер по интерфейсу RS232 или RS485. При этом по запросу компьютера на дисплей выводится следующая информация: адреса газоанализаторов, состояние (норма, нет связи), состояние порогов (превышен/не превышен), текущая величина концентрации газа.

При наличии в приборе функции сигнализации, текущие показания любого из каналов измерения сравниваются с заданными при заказе пороговыми уровнями. При превышении пороговых уровней загазованности по токсичному или горючему газу или при выходе содержания кислорода за заданные пороговые уровни, выдаётся сигнал оповещения. Вид сигнала - световой.

В приборах с установленными токовыми выходами предусмотрена возможность снятия показаний с помощью внешнего устройства регистрации электрического тока по стандарту 0-5 мА или 4-20 мА.

Газоанализаторы ОКА в исполнении И23 представляет собой моноблок, в котором установлены чувствительные элементы и световая индикация. Газоанализатор ОКА в исполнении И23 имеет цифровой и/или аналоговый выход.

Существует возможность гибкого конфигурирования системы из газоанализаторов-моноблоков для решения конкретной задачи с использованием дополнительных блоков: блока коммутации БР-10, блока коммутации и управления БКУ, блока коммутации РП, внешнего блока питания БП-35-24.

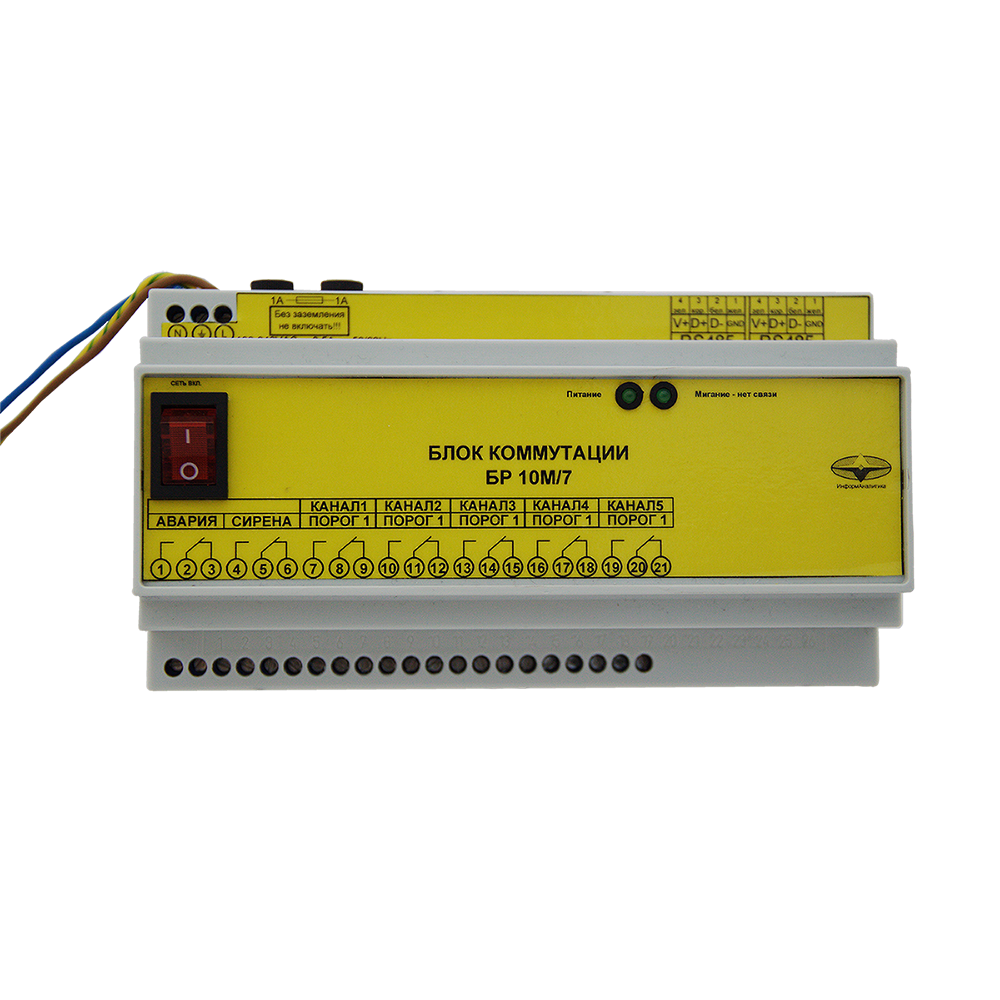

Блок коммутации БР-10M предназначен для управления внешними устройствами (вентиляция, звуковое оповещение и т.п.) посредством реле. В базовой комплектации в блоке коммутации БР-10M размещен преобразователь питания.

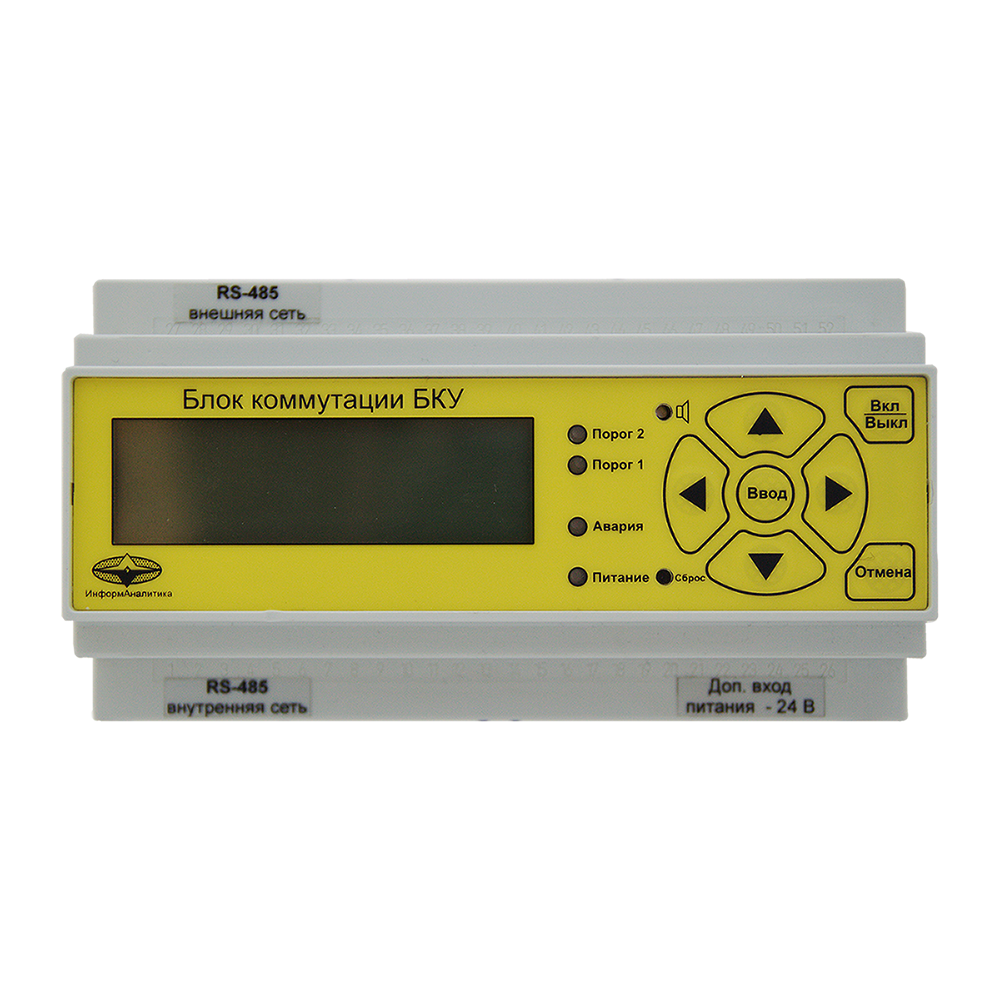

Блок коммутации БКУ предназначен для организация совместной работы газоанализаторов и блоков коммутации БР-10М при соединении их к общей цифровой линии связи.

А также - для индикации на жидкокристаллическом дисплее следующей информации:

  • Текущих концентраций, полученных от газоанализаторов-моноблоков по цифровой линии связи.
  • Информации о превышений порогов по всем газоанализаторам, подключенным к общей цифровой линии связи.
  • Сигнала «Авария» при потере связи с любым из блоков, подключенных к общей цифровой линии связи.

Кроме того, блок коммутации БКУ осуществляет ведение журнала, с записью данных о концентрации, превышении порогов в энергонезависимую память; трансляцию на компьютер данных, полученных от газоанализаторов-моноблоков; установку нулевых значений для выбранного газоанализатора-моноблока; включение/исключение блоков из списка опрашиваемых.

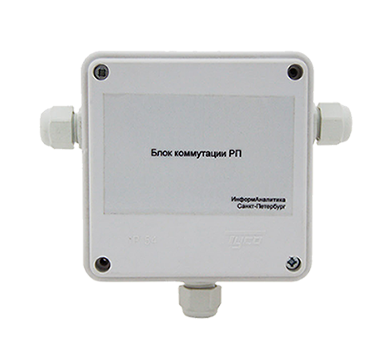

Блок коммутации РП является ретранслятором сигнала RS-485 и используется в случае, если необходима длина линии связи, большая чем 1200 м, либо для организации длинных (до 1200 м) ответвлений линии связи.

Технические характеристики

Диапазоны измерений
CO Углерода оксид (Угарный газ) 0-100 мг/м3
H2S Дигидросульфид (Сероводород) 0-30 мг/м3
SO2 Серы диоксид (Ангидрид сернистый) 0-100 мг/м3
Cl2 Хлор 0-25 мг/м3
HF Гидрофторид (Фтороводород) 0-2,5 мг/м3
NH3 Аммиак 0-600 мг/м3
CO2 Углерода диоксид (Двуокись углерода, углекислый газ) 0-5 % об.
O2 Кислород 0-30 % об.
NO2 Азота диоксид 0-20 мг/м3
HCL Гидрохлорид (Хлороводород, соляная кислота) 0-20 мг/м3
Сумма горючих газов 5-50% НКПР (градуировка может быть выполнена по CH4, C3H8, C2H14, H2, CO (как горючему газу))
CH4 Метан 0-3300 мг/м3
H2 Водород 0,2-2,0 % об.
Погрешность измерений
CO Углерода оксид (Угарный газ) Цена единицы наименьшего разряда - 1 мг/м3, предел основной погрешности ±25%
H2S Дигидросульфид (Сероводород) Цена единицы наименьшего разряда - 0,1 мг/м3, предел основной погрешности ±25%
SO2 Серы диоксид (Ангидрид сернистый) Цена единицы наименьшего разряда - 1 мг/м3, предел основной погрешности ±25%
Cl2 Хлор Цена единицы наименьшего разряда - 0,1 мг/м3, предел основной погрешности ±25%
HF Гидрофторид (Фтороводород) Цена единицы наименьшего разряда - 0,01 мг/м3, предел основной погрешности ±25%
NH3 Аммиак Цена единицы наименьшего разряда - 1 мг/м3, предел основной погрешности ±25%
CO2 Углерода диоксид (Двуокись углерода, углекислый газ) Цена единицы наименьшего разряда - 0,01 % об., предел основной погрешности ±25%
O2 Кислород Цена единицы наименьшего разряда - 0,1 % об., предел основной погрешности ±1,0% об. (абсолютная)
NO2 Азота диоксид Цена единицы наименьшего разряда - 0,1 мг/м3, предел основной погрешности ±25%
HCL Гидрохлорид (Хлороводород, соляная кислота) Цена единицы наименьшего разряда - 0,1 мг/м3, предел основной погрешности ±25%
Сумма горючих газов Предел основной погрешности ±25%
CH4 Метан Цена единицы наименьшего разряда - 10 мг/м3, предел основной погрешности ±25% (относительная)
H2 Водород Цена единицы наименьшего разряда - 0,01 % об., предел основной погрешности ±25% (относительная)
Пороги сигнализации
  • По кислороду (О2): 18% об. на понижение, 23% об. на повышение (или другой по заказу).
  • По горючим газам: 10% НКПР, 20% НКПР.
  • По токсичным газам: от 1 ПДК до 25 ПДК токсичного газа.
Принцип работы Электрохимический, термокаталитический, оптический, полупроводниковый (в зависимости от измеряемого компонента)
Способ отбора пробы Диффузионный (конвекционный)
Выходные сигналы RS232, RS485, Токовый 0-5 мА, Токовый 4-20 мА
Климатическое исполнение УХЛ2
Диапазон рабочих температур -40...+50°С (Ограничение: -10...+50°С для датчиков HF)
Исполнение по степени защиты IP53, IP54, IP65
Питание = 24 В
Габариты d74х170
Вес 700 г

Структура обозначения, пример заказа

ОКА
Т
CO
И23

Шифр исполнения (И23 - стационарный моноблок)

Измеряемый компонент

Шифр модификации (92 - контроль кислорода, Т - контроль токсичного газа, М - контроль горючих газов)

Наименование модели

Стандартный комплект поставки

  • Газоанализатор.
  • Комплект кабелей и аксессуаров для прокладки кабеля.
  • Руководство по эксплуатации.
  • Паспорт.

Дополнительная комплектация, опции

  • Блок(и) коммутации БР-10М.
  • Блок(и) коммутации БКУ.
  • Блок(и) коммутации РП.
  • Внешние блоки питания БП-35-24.
  • Методика поверки.
