САКЗ-МК-1 системы автоматического контроля загазованности промышленные

Скачать PDF

Область применения: Безопасность работ/Контроль ДВК горючих газов

Тип: Стационарный/Многоканальный

Режим работы: Непрерывный

Наименования контролируемых компонентов: CH4 Метан, CO Углерода оксид (Угарный газ), Газ природный

Маркировка взрывозащиты: Нет

Цена (без учета НДС): По запросу руб.

Описание

Система  автоматического  контроля  загазованности  САКЗ-МК-1 предназначена для непрерывного автоматического контроля атмосферы помещений потребителей газа и оповещения об опасных концентрациях природного газа. Система служит для оповещения персонала световым и звуковым сигналами при возникновении опасных концентраций газа и управления запорным клапаном газоснабжения.

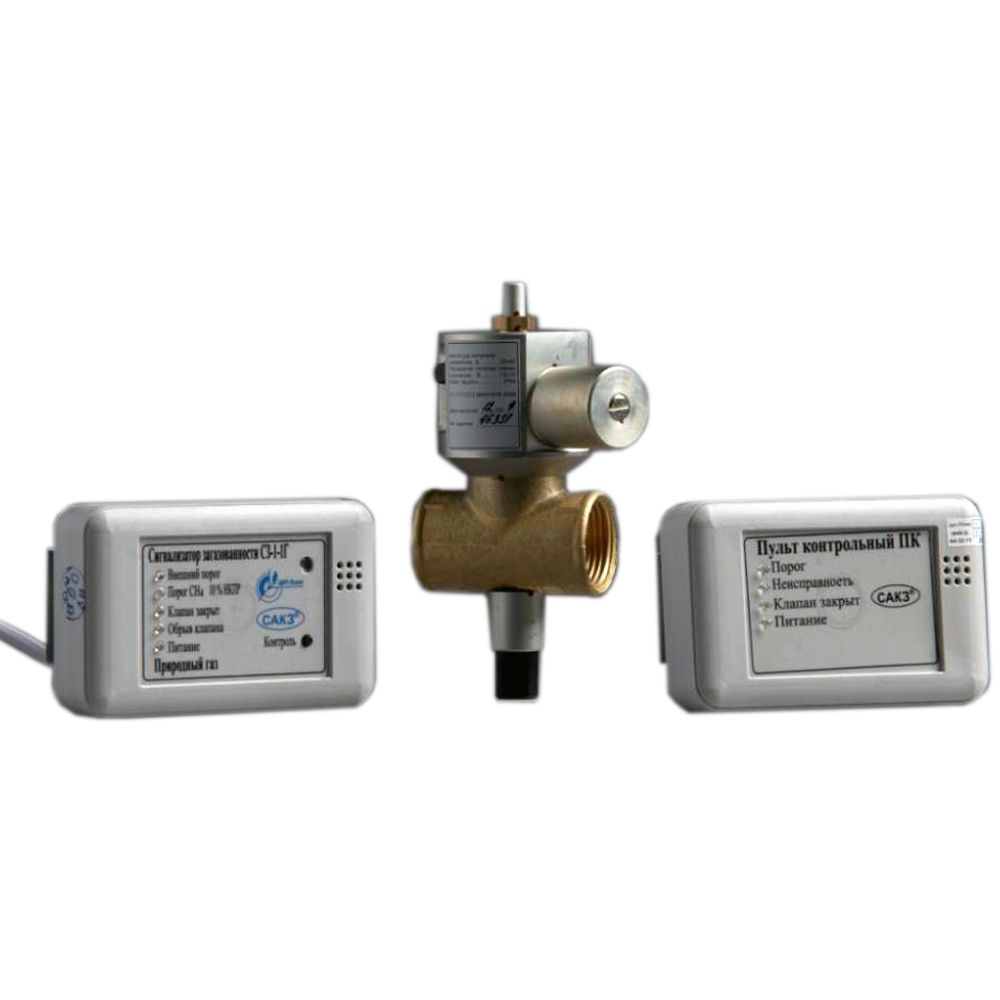

Система САКЗ-МК-1 состоит из сигнализатора СЗ-1 (природный газ)/ СЗ-3 (сжиженный газ), клапана КЗЭУГ или КЗГЭМ-У (DN = 15÷150, PN — до 0,4 МПа), соединительного кабеля с разъемами длиной 10 метров (по заказу возможна иная длина).

Особенности  системы автоматического контроля загазованности САКЗ-МК-1:

  • Индикация включенного состояния.
  • Звуковая и световая сигнализация загазованности, превышающей установленные пороговые значения, и неисправности системы.
  • Закрытие  клапана  при  загазованности,  превышающей  установленные  значения «ПОРОГ» (для однопороговых систем) или «ПОРОГ 2» (для двухпороговых систем) и при неисправности системы.
  • Индикация закрытого состояния клапана.
  • Постоянная самодиагностика.
  • Любое количество сигнализаторов в системе.

Примечание:

По заказу возможна поставка Системы в энергонезависимом исполнении (при отключении электропитания клапан останется открытым).
При наличии в Системе нескольких сигнализаторов, все они соединяются между собой последовательно: выход предыдущего – на вход последующего. Количество сигнализаторов в системе может быть любым. На входной разъем первого сигнализатора (наиболее удаленного от клапана) устанавливаются перемычки. К разъему «Клапан» сигнализаторов подключаются имитаторы клапана (кроме последнего, к которому подключается сам клапан). Контрольный пульт подключается к  выходу сигнализатора, управляющего клапаном.

Структурная схема системы САКЗ-МК-1:

Сигнализатор САКЗ-МК-1

Технические характеристики

Пороги сигнализации

Концентрация СН, вызывающая срабатывание системы 1-ый порог 10 ±5% НКПР, 2-ой порог 20 ±5% НКПР.

Принцип работы Полупроводниковый
Способ отбора пробы Диффузионный (конвекционный)
Климатическое исполнение УХЛ4.2
Диапазон рабочих температур +1°С...+40°С
Исполнение по степени защиты IP54
Питание ~ 220 В

Структура обозначения, пример заказа

САКЗ–МК–1
2
КЗЭУГ
15
НД
энергонезависимая
ТУ 4215-004-96941919-2007

Обозначение технических условий

Исполнение по заказу

Исполнение клапана: НД – номинальное давление 0,1 МПа (1,0 кгс/см2); СД – номинальное давление 0,4 МПа (4,0 кгс/см2)

Номинальный диаметр клапана (DN), мм: КЗЭУГ – 15, 20, 25, 32, 40, 50; КЗГЭМ-У – 25, 32, 40, 50, 65, 80, 100, 150

Тип клапана: КЗЭУГ или КЗГЭМ-У

Количество порогов срабатывания сигнализатора(ов): 1 или 2

Название системы

Стандартный комплект поставки

  • Сигнализатор загазованности типа СЗ-1-хГ.
  • Клапан газовый запорный с электромагнитным управлением.
  • Кабель клапана 10 м.
  • Руководство по эксплуатации.

Дополнительная комплектация, опции

Кабель клапана до 20 м.
