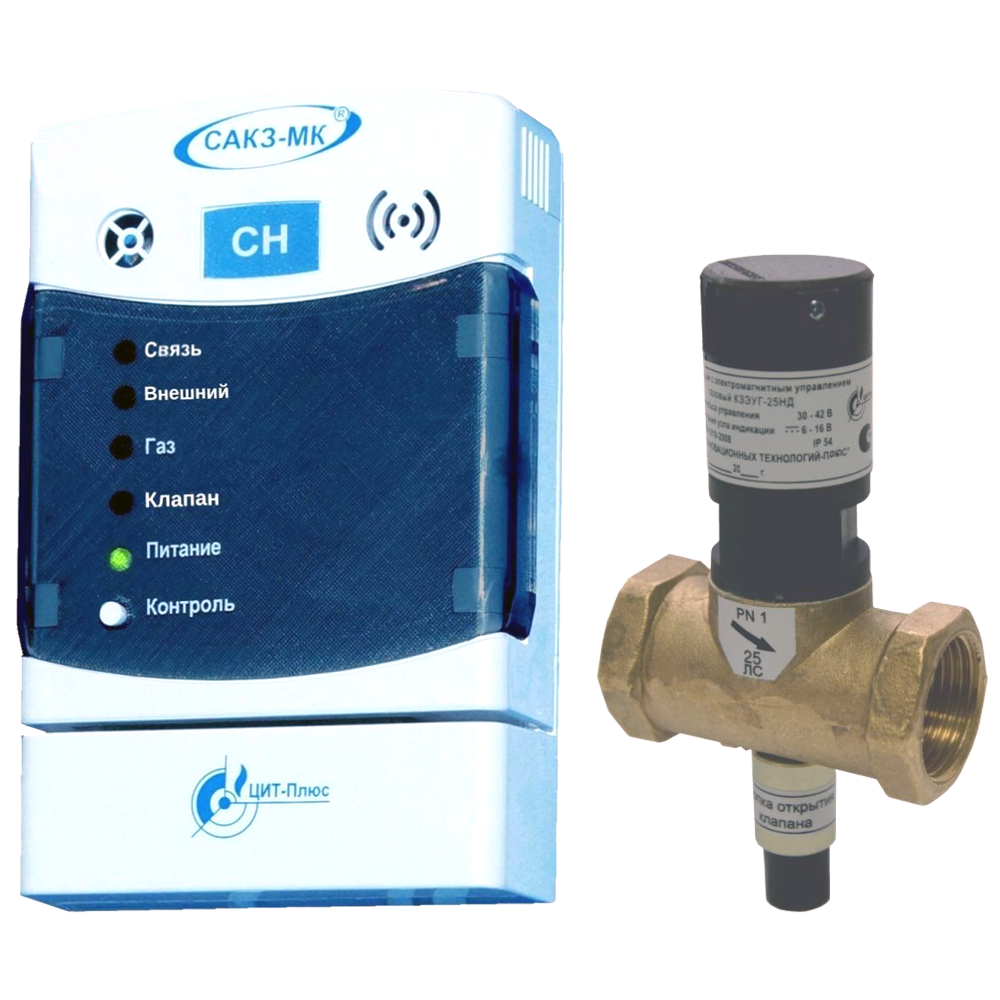

САКЗ-МК-1Е системы автоматического контроля загазованности с радиоканалом

Скачать PDF

Область применения: Безопасность работ/Контроль ДВК горючих газов, Безопасность работ/Контроль ПДКр.з. вредных веществ

Тип: Стационарный/Многоканальный

Количество каналов: 250

Режим работы: Непрерывный

Наименования контролируемых компонентов: CH4 Метан, CO Углерода оксид (Угарный газ), Газ природный

Маркировка взрывозащиты: Нет

Цена (без учета НДС): По запросу pуб.

Описание

Система  автоматического  контроля  загазованности  модернизированная  с клапаном сетевая САКЗ-МК-1Е предназначена для непрерывного автоматического контроля  содержания  опасных  концентраций  природного газа или метана в атмосфере помещений потребителей газа. Система служит для оповещения персонала световыми и звуковым сигналами при возникновении опасных концентраций контролируемого газа, а также для управления запорным клапаном газоснабжения.

Особенности САКЗ-МК-1Е:

  • Световая индикация включенного состояния.
  • Звуковая и световая индикации при:
    • Загазованности, превышающей установленные значения.
    • Срабатывании внешнего датчика.
    • Закрытом состоянии клапана.
    • Потере связи между сигнализаторами, клапаном, пультом.
    • Отказе любого сигнализатора или клапана.
  • Закрытие клапана (клапанов) при:
    • Загазованности, превышающей значение «ПОРОГ 21».
    • Срабатывании датчиков пожарной сигнализации.
    • Отключении электроэнергии.
  • Возврат системы после срабатывания в исходное состояние при нажатии кнопки «КОНТРОЛЬ» на ведущем устройстве после устранения причины аварии.
  • Постоянная самодиагностика системы.

Технические характеристики

Пороги сигнализации

Концентрация метана, вызывающая срабатывание системы 1-ый порог 10 ±5% НКПР, 2-ой порог 20 ±5% НКПР

Принцип работы Полупроводниковый, электрохимический
Способ отбора пробы Диффузионный (конвекционный)
Выходные сигналы RS485
Климатическое исполнение УХЛ3.1
Диапазон рабочих температур -10...+50°С
Исполнение по степени защиты IP54
Питание ~ 220 В

Структура обозначения, пример заказа

САКЗ–МК–1Е
Р
КЗЭУГ
20
НД
ЯБКЮ.421453.125 ТУ

Обозначение технических условий

Исполнение клапана: НД – номинальное давление 0,1 МПа (1,0 кгс/см2); СД – номинальное давление 0,4 МПа (4,0 кгс/см2)

Номинальный диаметр клапана: КЗЭУГ – 15, 20, 25, 32, 40, 50; КЗГЭМ-У – 25, 32, 40, 50, 65, 80, 100, 150

Тип клапана с импульсным управлением: КЗЭУГ или КЗГЭМ-У

Комплектация по типу связи: символ отсутствует – RS485; «Р» – радиоканал на частоте 433 МГц

Название системы

Стандартный комплект поставки

  • Сигнализатор загазованности природным газом СЗ-1Е.
  • Запорный газовый клапан с электромагнитным управлением.
  • Кабель клапана.
  • Руководство по эксплуатации.

Дополнительная комплектация, опции

Комплекты поставки могут отличаться по составу и модификации блоков в зависимости от:

  • Количества сигнализаторов: один или несколько.
  • Типа сигнализаторов (исполнения «Е», «ЕВ», «ЕР»);
  • Наличия или отсутствия диспетчерского пульта ПД-Е (исполнения «Е», «ЕВ», «ЕР»).
  • Типа клапана: отсутствует, КЗЭУГ, КЗГЭМ-У или аналогичный.
  • Типоразмера клапана (номинального диаметра) от 15 до 150 мм.
  • Номинального давления клапана: 0,1 МПа (1,0 кгс/см2) или 0,4 МПа (4,0 кгс/см2).
  • Наличия и типа антенн для беспроводной связи.

Состав блоков, их модификация и количество устанавливаются в соответствии с требованиями Заказчика. По заказу в комплект поставки может входить GSM-извещатель.
