САКЗ-МК-2 системы автоматического контроля загазованности промышленные

Скачать PDF

Область применения: Безопасность работ/Контроль ДВК горючих газов, Безопасность работ/Контроль ПДКр.з. вредных веществ

Тип: Стационарный/Многоканальный

Режим работы: Непрерывный

Наименования контролируемых компонентов: CH4 Метан, CO Углерода оксид (Угарный газ), Газ природный

Маркировка взрывозащиты: Нет

Цена (без учета НДС): По запросу pуб.

Описание

Система САКЗ-МК-2 предназначена для непрерывного автоматического контроля содержания природного газа и оксида углерода (угарного газа) в воздухе производственных, жилых и коммунально-бытовых помещений и зданий, котельных с газоиспользующим оборудованием. Система служит для оповещения персонала световым и звуковым сигналами при возникновении опасных концентраций газа и управления запорным клапаном газоснабжения.

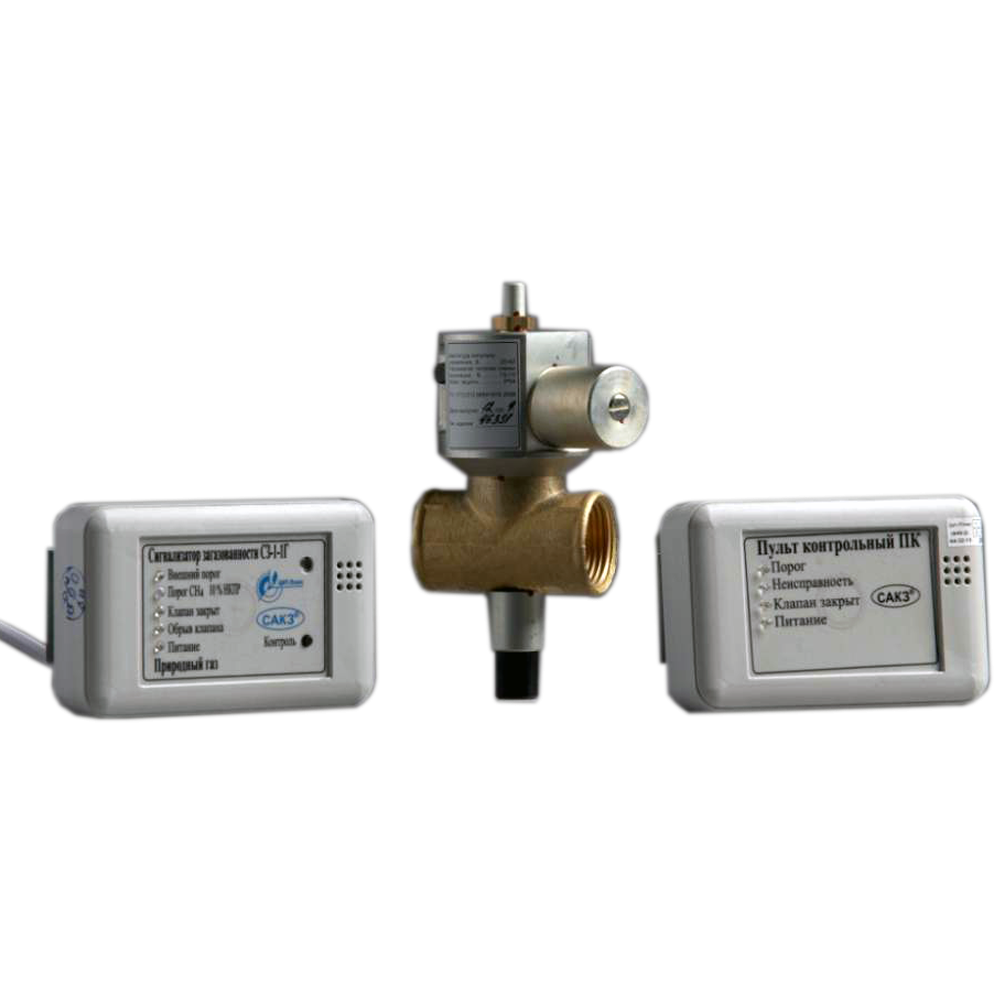

Система САКЗ-МК-2 состоит из сигнализаторов СЗ-1 (природный газ) / СЗ-3 (сжиженный газ) и СЗ-2 (оксид углерода), блока БСУ, клапана КЗЭУГ или КЗГЭМ-У (DN = 15÷150, PN — до 0,4 МПа), соединительного кабеля с разъемами длиной 10 метров (по заказу возможна другая длина).

Особенности системы автоматического контроля загазованности САКЗ-МК-2:

  • Индикация включенного состояния.
  • Звуковая и световая сигнализации загазованности, превышающей установленные пороговые значения и неисправности системы.
  • Закрытие  клапана  при  загазованности,  превышающей  установленные  значения «ПОРОГ» (САКЗ-МК-2-1) или «ПОРОГ 2» (САКЗ-МК-2-2) и при неисправности системы.
  • Управление внешним устройством (например, нормально закрытым клапаном с напряжением  ~230В)  при  загазованности,  превышающей установленные  значения  «ПОРОГ», «ПОРОГ 2».
  • Запоминание  блоком  БСУ  сигналов  загазованности  после  снижения  концентрации ниже уровня «ПОРОГ» (САКЗ-МК-2-1) или «ПОРОГ 2» (САКЗ-МК-2-2).
  • Индикация закрытого состояния клапана.
  • Постоянная самодиагностика и сигнализация внутренней неисправности.
  • Закрытие клапана при отключении электропитания.
  • Любое количество сигнализаторов в системе.

При наличии в системе нескольких сигнализаторов, все они соединяются между собой последовательно: выход предыдущего – на вход последующего. Количество сигнализаторов в системе может быть любым. На входной разъем первого сигнализатора (наиболее удаленного от БСУ) устанавливаются перемычки. К разъему «Клапан» всех сигнализаторов подключаются имитаторы клапана.

САКЗ-МК-2



Технические характеристики

Пороги сигнализации

Концентрация метана, вызывающая срабатывание системы 1-ый порог 10 ±5% НКПР, 2-ой порог 20 ±5% НКПР.

Концентрация оксида углерода, вызывающая срабатывание системы 1-ый порог 20 мг/м3, 2-ой порог 100 мг/м3

Принцип работы Полупроводниковый, электрохимический
Способ отбора пробы Диффузионный (конвекционный)
Климатическое исполнение УХЛ4.2
Диапазон рабочих температур +1...+40°С
Исполнение по степени защиты IP54
Питание ~ 220 В

Структура обозначения, пример заказа

САКЗ–МК–2
2
КЗЭУГ
15
НД
энергонезависимая
ТУ 4215-004-96941919-2007

Обозначение технических условий

Исполнение по заказу

Исполнение клапана: НД – номинальное давление 0,1 МПа (1,0 кгс/см2); СД – номинальное давление 0,4 МПа (4,0 кгс/см2)

Номинальный диаметр клапана (DN): КЗЭУГ – 15, 20, 25, 32, 40, 50; КЗГЭМ-У – 25, 32, 40, 50, 65, 80, 100, 150

Тип клапана с импульсным управлением: отсутствует, КЗЭУГ или КЗГЭМ-У

Количество порогов срабатывания сигнализатора(ов) СН: 1 или 2

Название системы

Стандартный комплект поставки

  • Сигнализатор загазованности природным газом типа СЗ-1-2Г.
  • Сигнализатор загазованности оксидом углерода СЗ-2-2В.
  • Блок сигнализации и управления БСУ.
  • Клапан газовый запорный с электромагнитным управлением.
  • Кабель связи 10 м.
  • Руководство по эксплуатации.



Дополнительная комплектация, опции

  • Сигнализатор загазованности природным газом типа СЗ-1-1Г.
  • Кабель клапана до 20 м.
