САКЗ-МК-3 системы автоматического контроля загазованности с диспетчеризацией котельной

Скачать PDF

Область применения: Безопасность работ/Контроль ДВК горючих газов, Безопасность работ/Контроль ПДКр.з. вредных веществ

Тип: Стационарный/Многоканальный

Режим работы: Непрерывный

Наименования контролируемых компонентов: CH4 Метан, CO Углерода оксид (Угарный газ), Газ природный

Маркировка взрывозащиты: Нет

Цена (без учета НДС): По запросу pуб.

Описание

Система САКЗ-МК-3 применяется для установки в котельных и на других промышленных объектах и предприятиях коммунально-бытового хозяйства.

Система автоматического контроля загазованности САКЗ-МК-3 предназначена для:

  • Непрерывного автоматического контроля атмосферы помещений потребителей газа и оповещения об опасных концентрациях природного газа (далее СН4) и оксида углерода (далее – СО).
  • Контроля срабатывания датчиков аварийных параметров.
  • Контроля срабатывания датчиков аварий ТО.
  • Контроля срабатывания датчиков пожарной и охранной сигнализации.

Система служит для оповещения персонала световыми и звуковым сигналами  при возникновении опасных концентраций СН4 и СО, срабатывании датчиков и управления запорным клапаном газоснабжения и внешним исполнительным устройством (например, вентиляцией).

Особенности САКЗ-МК-3:

  • Световая индикация включенного состояния.
  • Звуковая и световая индикации.

Особенности звуковой и световой индикации сигнализатора САКЗ-МК-3:

  • Загазованности, превышающей установленное значение.
  • Срабатывания датчиков аварийных параметров котельной.
  • Срабатывания датчиков аварий технологического оборудования.
  • Срабатывания датчиков пожарной и охранной сигнализаций.
  • Закрытого состояния клапана.
  • Неисправности системы.
  • Нажатия кнопки «КОНТРОЛЬ».

Закрытие клапана происходит при:

  • Загазованности, превышающей установленные значения «ПОРОГ 2» (САКЗ-МК-3-2) или «ПОРОГ» (САКЗ-МК-3-1).
  • Срабатывании датчиков аварийных параметров котельной.
  • Срабатывании датчиков пожарной сигнализации.
  • Отключении электроэнергии.
  • Неисправности системы или обрыве кабелей связи.
  • Нажатии кнопки «КОНТРОЛЬ».

Запоминание сигналов:

  • Срабатывания сигнализаторов загазованности (кроме уровня «ПОРОГ 1»).
  • Срабатывания датчиков аварийных параметров котельной.
  • Аварий технологического оборудования.
  • Пожарной и охранной сигнализаций.
  • Постоянная самодиагностика системы.

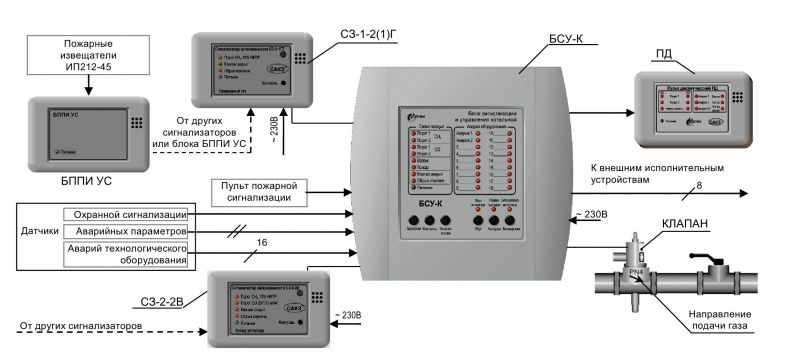

Структурная схема системы САКЗ-МК-3:

САКЗ-МК-3 система автоматического контроля загазованности

Технические характеристики

Пороги сигнализации

Концентрация метана, вызывающая срабатывание системы 1-ый порог 10 ±5% НКПР, 2-ой порог 20 ±5% НКПР.

Концентрация оксида углерода, вызывающая срабатывание системы 1-ый порог 20 мг/м3, 2-ой порог 100 мг/м3

Принцип работы Полупроводниковый, электрохимический
Способ отбора пробы Диффузионный (конвекционный)
Климатическое исполнение УХЛ4.2
Диапазон рабочих температур +1...+40°С
Исполнение по степени защиты IP54
Питание ~ 220 В

Структура обозначения, пример заказа

САКЗ–МК–3
2
КЗЭУГ
20
НД
EXPERT
энергонезависимая
ТУ 4215-004-96941919-2007

Обозначение технических условий

Исполнение по заказу

Исполнение cистемы с БСУ-К (EXPERT) – по заказу

НД – номинальное давление 0,1 МПа (1,0 кгс/см2); СД – номинальное давление 0,4 МПа (4,0 кгс/см2)

Номинальный диаметр клапана (DN): КЗЭУГ – 20, 25, 32, 40, 50; КЗГЭМ-У – 25, 32, 40, 50, 65, 80, 100, 150

Тип клапана с импульсным управлением: отсутствует, КЗЭУГ или КЗГЭМ-У

Количество порогов срабатывания сигнализатора(ов) СН: 1 или 2

Название системы

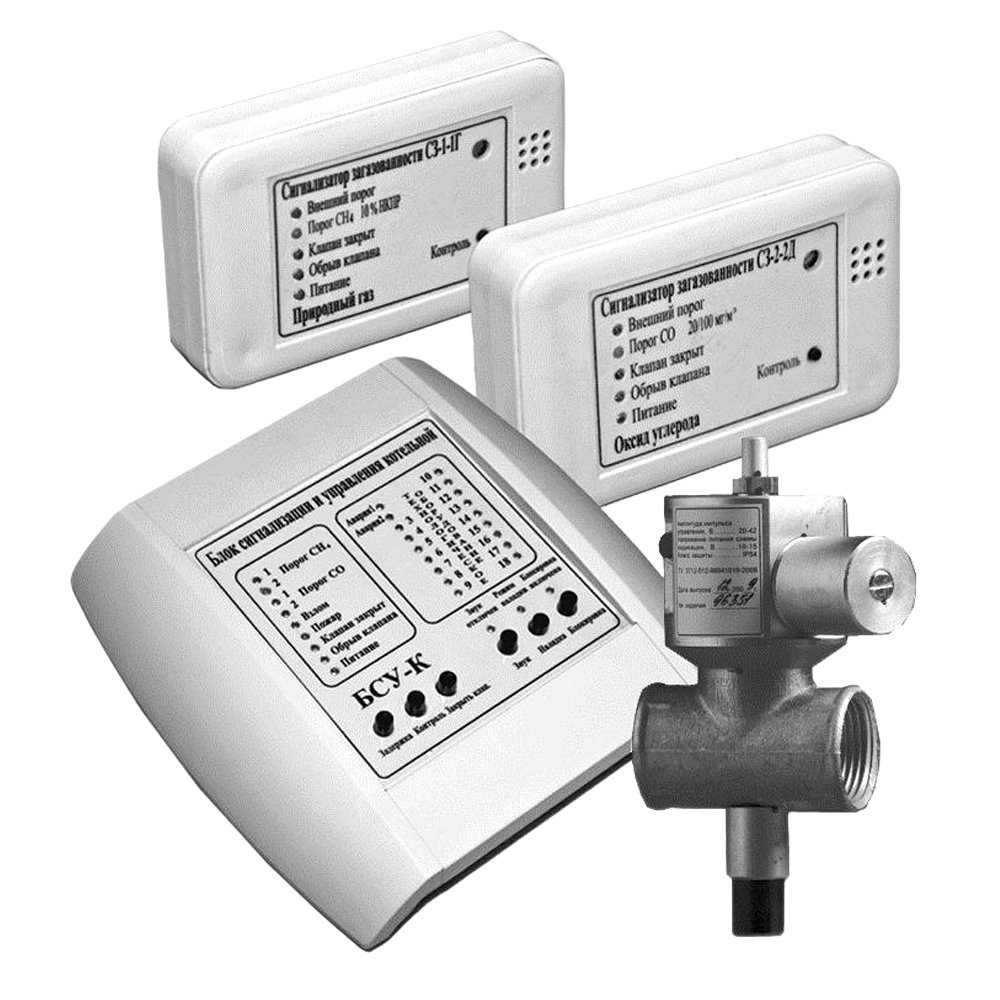

Стандартный комплект поставки

  • Cигнализатор загазованности СН4 типа СЗ-1-2Г двухпороговый (или СЗ-1-1Г - однопороговый).
  • Сигнализатор загазованности СО типа СЗ-2-2В двухпороговый.
  • Блок сигнализации и управления БСУ-К.
  • Диспетчерский пульт ПД.
  • Запорный газовый клапан с электромагнитным управлением.
  • Кабель связи, кабель клапана.
  • Руководство по эксплуатации.

Дополнительная комплектация, опции

По заказу возможна поставка системы с БСУ-К (EXPERT) с контролем загазованности «по зонам».  Максимальное количество зон – 18.
