САКЗ-МК-3Е системы автоматического контроля загазованности сетевые с радиоканалом

Скачать PDF

Область применения: Безопасность работ/Контроль ДВК горючих газов, Безопасность работ/Контроль ПДКр.з. вредных веществ

Тип: Стационарный/Многоканальный

Количество каналов: 250

Режим работы: Непрерывный

Наименования контролируемых компонентов: CH4 Метан, CO Углерода оксид (Угарный газ), Газ природный

Маркировка взрывозащиты: Нет

Цена (без учета НДС): По запросу руб.

Описание

Система автоматического контроля загазованности сетевая САКЗ-МК-3Е предназначена для непрерывного автоматического контроля содержания опасных концентраций окиси углерода (СО, угарный газ) и углеводородного газа (природного по ГОСТ 5542-87, метана - далее СН4) в атмосфере помещений потребителей газа.

Система служит для оповещения персонала световыми и звуковым сигналами при возникновении опасных концентраций контролируемых газов, срабатывании внешних датчиков, а также для управления запорным клапаном газоснабжения и внешними исполнительными устройствами (например, вентиляцией, сиреной и др.).

Система может интегрироваться в существующую SCADA-систему предприятия. Протокол связи – ModBus

Особенности САКЗ-МК-2Е:

  • Световая индикация включенного состояния.
  • Звуковая и световая индикации при:
    • Загазованности, превышающей установленные значения.
    • Срабатывании внешнего датчика.
    • Закрытом состоянии клапана.
    • Потере связи между сигнализаторами, клапаном, пультом.
    • Отказе любого сигнализатора, БСУ-Е или клапана.
  • Закрытие клапана (клапанов) при:
    • Загазованности, превышающей значение «ПОРОГ 2».
    • Срабатывании внешних датчиков, подключенных к входам 1 и 2 БСУ-КЕ.
    • Отключении электроэнергии.
  • Отображение на дисплее БСУ-КЕ состояния и режимов работы системы, адреса сработавшего устройства.
  • Запись в энергонезависимую память даты, времени, причины срабатывания и адреса сработавшего устройства (журнал событий), емкость журнала – не менее 100 000 записей.
  • Возврат системы из режима аварийной сигнализации при нажатии кнопки «ОТМЕНА» на БСУ-КЕ после устранения причины аварии.
  • Настройка возможностей системы с помощью системы меню блока БСУ-КЕ.
  • Постоянная самодиагностика системы.

Технические характеристики

Пороги сигнализации

Концентрация оксида углерода, вызывающая срабатывание системы 1-ый порог 20±5% НКПР, 2-ой порог 100±25% НКПР.

Концентрация метана, вызывающая срабатывание системы 1-ый порог 10±5% НКПР, 2-ой порог 20±5% НКПР.

Принцип работы Полупроводниковый, электрохимический
Способ отбора пробы Диффузионный (конвекционный)
Выходные сигналы RS485
Климатическое исполнение УХЛ3.1
Диапазон рабочих температур -10...+50°С
Исполнение по степени защиты IP54
Питание = 10,5...28,5 В, ~ 220 В

Структура обозначения, пример заказа

САКЗ–МК–2Е
О
Р
КЗЭУГ
- 20
НД
ЯБКЮ.421453.125 ТУ

Обозначение технических условий

Исполнение клапана: НД – номинальное давление 0,1 МПа (1,0 кгс/см2 );
СД – номинальное давление 0,4 МПа (4,0 кгс/см2 ).

Номинальный диаметр клапана: КЗЭУГ – 15, 20, 25, 32, 40, 50;
КЗГЭМ-У – 25, 32, 40, 50, 65, 80, 100, 150.

Тип клапана с импульсным управлением: КЗЭУГ или КЗГЭМ-У.

Комплектация по типу связи: – символ отсутствует – RS485;
– «Р» – радиоканал на частоте 433 МГц

Комплектация по типу контролируемых газов: – символ отсутствует – СО и СН4 (сигнализаторы типов СЗ-2Е, СЗ-1Е);
– «О» – СО (сигнализаторы типа СЗ-2Е);
– «М» – СН4 (сигнализаторы типа СЗ-1Е).

Название системы

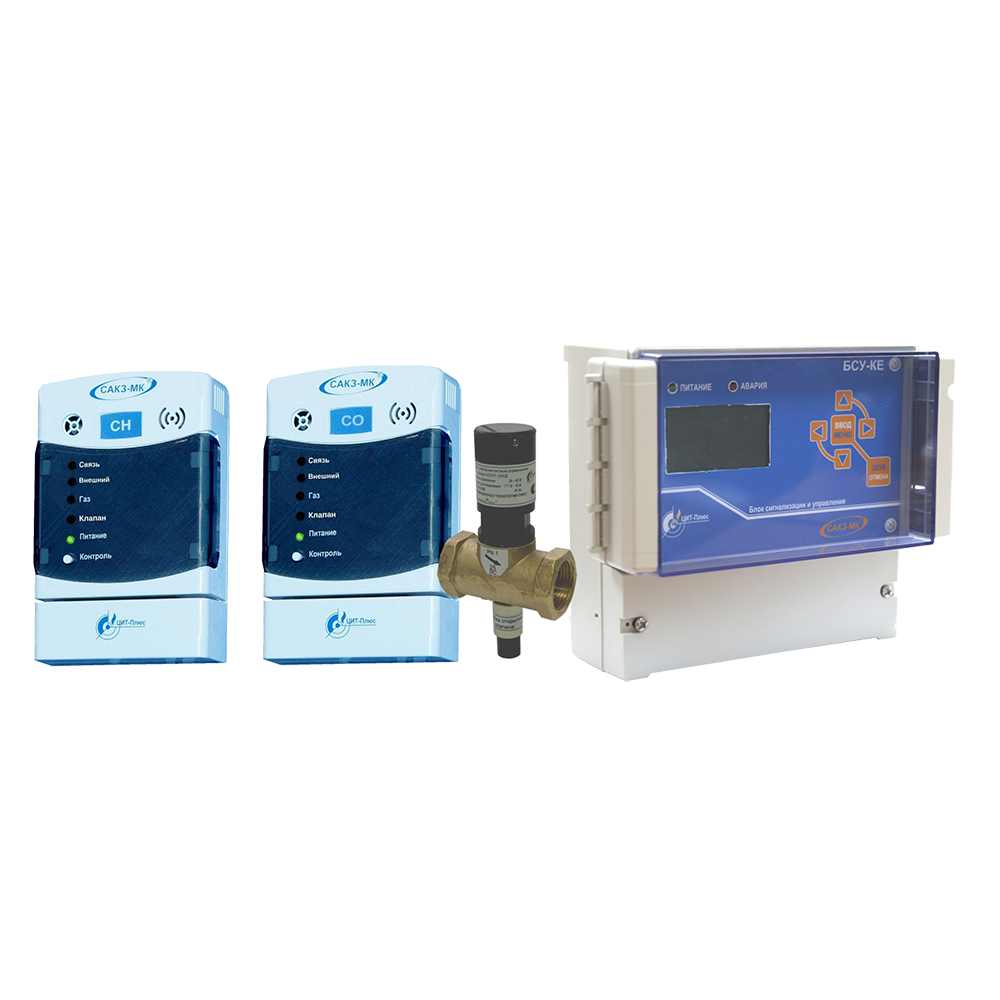

Стандартный комплект поставки

  • Сигнализатор загазованности оксидом углерода  типа СЗ-2Е.
  • Сигнализатор загазованности природным газом типа СЗ-1Е.
  • Блок сигнализации и управления для котельной БСУ-КЕ.
  • Запорный газовый клапан с электромагнитным управлением.
  • Кабель клапана.

Дополнительная комплектация, опции

Комплекты поставки могут отличаться по составу и модификации блоков в зависимости от:

  • Количества сигнализаторов СО: один или несколько.
  • Количества сигнализаторов СН4: отсутствуют, один или несколько.
  • Типа сигнализаторов (исполнения «Е», «ЕВ», «ЕР»).
  • Наличия или отсутствия диспетчерского пульта ПД-Е (исполнения «Е», «ЕВ», «ЕР»).
  • Типа клапана: отсутствует, КЗЭУГ, КЗГЭМ-У или другой.
  • Типоразмера клапана (номинального диаметра) от 15 до 150 мм.
  • Номинального давления клапана: 0,1 МПа (1,0 кгс/см2) или 0,4 МПа (4,0 кгс/см2).
  • Наличия блока БС-01 для беспроводной связи.
  • Наличия и типа антенн для беспроводной связи.
  • Типа и количества кабеля для RS485.

Состав блоков, их модификация и количество устанавливаются в соответствии с требованиями Заказчика.

По заказу в комплект поставки могут входить:

  • GSM-извещатель;
  • Блок расширения входов БРВ-8;
  • Блок управления реле БУР-8.
