ЩИТ-3-1 газоанализаторы стационарные

Скачать PDF

Область применения: Безопасность работ/Контроль ДВК горючих газов, Безопасность работ/Контроль ПДКр.з. вредных веществ, Безопасность работ/Контроль кислорода

Тип: Стационарный/Одноканальный

Количество каналов: 1

Режим работы: Непрерывный

Наименования контролируемых компонентов: C1-C5 Углеводороды (в том числе сжиженный нефтяной газ), C1-C10 Углеводороды алифатические предельные (по гексану), C2H2 Ацетилен, C2H3N Ацетонитрил (Уксусной кислоты нитрил, метилцианид, этанонитрил, цианометан), C2H4 Этен (Этилен), C2H4O2 Этановая кислота (Уксусная кислота), C2H4O Ацетальдегид (Этаналь), C2H4O Эпоксиэтан (Этилена оксид, этиленоксид, оксиран, 1,2-эпоксиэтан), C2H6 Этан, C2H6O (C2H5OH) Этанол (Этиловый спирт), C2H6О Оксибисметан (Диметиловый эфир), C3H3N Проп-2-енонитрил (Акрилонитрил, винилцианид), C3H4O Проп-2ен-1-аль (Акролеин), C3H6O 1,2-Эпоксипропан (Пропиленоксид), C3H6O2 Метилацетат, C3H6O Пропан-2-он (Ацетон, Диметилкотон), C3H6O Спирт непредельного ряда (Аллиловый спирт), C3H8 Пропан, C3H8O2 Диметокси метан (Метилаль), C3H8O Пропан-1-ол (Пропиловый спирт), C3H8O Пропан-2-ол (Изопропиловый спирт), C3H9N Триметиламин, C4H6 Бута-1,3-диен (Дивинил, эритрен, винилэтилен), C4H6O2 Метилпроп-2-еноат (Метилакрилат), C4H6O2 Этенилацетат (Винилацетат), C4H8 Бутен (Бутилен), C4H8 Изобутилен, C4H8O Бутан-2-он (Метилэтилкетон), C4H10 Бутан, C4H10 Изобутан, C4H10O2 2-Этоксиэтанол (Этилцеллозольв), C4H10O Бутан-1-ол (Бутанол, бутиловый спирт), C4H10O Бутан-2-ол (Изобутанол), C4H10O Этоксиэтан (Диэтиловый эфир), C4H11N Диэтиламин, C4Н8O2 1,4-Диоксан, C5H4O2 Фуран-2-альдегид (Фурфурол), C5H8 2-Метилбута-1,3-диен (Изопрен), C5H12 Пентан, C5H12O Пентан-1-ол (Спирт амиловый), C5Н8О2 Метил-2-метилпроп-2-еноат (Метилметакрилат, метиловый эфир метакриловой кислоты), C6H6 Бензол, C6H10O Циклогексанон, C6H11OH Циклогексанол (Гексалин), C6H12 Циклогексан, C6H12O2 Бутилацетат, C6H14 Гексан, C6H14О 2,2-Оксибиспропан (2-(1-Метилэтокси)пропан, Диизопропиловый эфир), C6H15N Триэтиламин (N,N-Диэтилэтанамин), C7H8 Метилбензол (Толуол), C7H12O2 Бутилпроп-2-еноат (Бутилакрилат), C7H16 Гептан, C8H8 Этенилбензол (Стирол), C8H10 Диметилбензол (Ксилолы, смесь изомеров м-, o-, n-), C8H10 Этилбензол, C9H20 Нонан, C10H22 Декан, C12-C19 Углеводороды предельные (Углеводороды нефти по сольвенту), CH3OH Метанол (Метиловый спирт), CH4 Метан, CH5N Метиламин (Монометиламин), CO2 Углерода диоксид (Двуокись углерода, углекислый газ), CO Углерода оксид (Угарный газ), H2 Водород, H2S Дигидросульфид (Сероводород), NH3 Аммиак, O2 Кислород, Бензин, Газ природный, Гептановая фракция (Нефрас), Дизельное топливо, Керосин, Растворители, Скипидар, Сольвент - нафта, Сумма горючих газов, Уайт-спирит

Количество контролируемых компонентов (одним прибором): 1

Маркировка взрывозащиты: 1ЕxibIICT4, 1ЕхdibIICT4

Описание

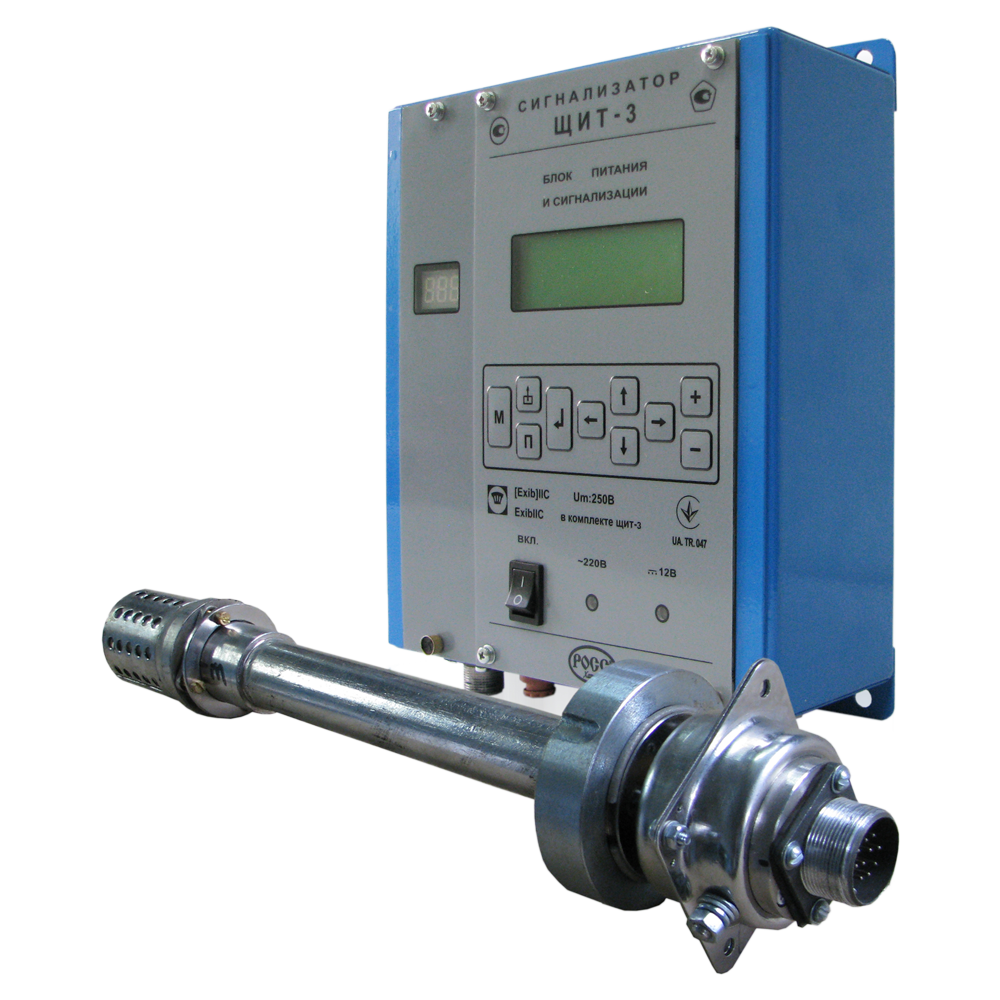

Стационарный одноканальный газоанализатор ЩИТ-3-1 предназначен для автоматического непрерывного контроля содержания горючих газов и паров и их совокупности, токсичных газов и кислорода в воздухе рабочей зоны, контроля уровня воды, выдачи световой и звуковой сигнализации о превышении установленных уровней содержания измеряемых компонентов и коммутации внешних электрических цепей постоянного и переменного тока.

Особенности газоанализатора ЩИТ-3-1:
 - взрывозащищенное исполнение, искробезопасные цепи, высокая надежность, основанная на использовании современной элементной базы;
 - поканальная аварийная сигнализация с подключением внешних исполнительных устройств;
 - цифровой интерфейс стандарта RS-485 для связи с периферийными устройствами;
 - непрерывный автоматический контроль по всем измерительным каналам, не требующий пробоподготовки;
 - программное управление работой сигнализатора, основанное на системе простого интуитивного доступа с помощью пользовательского экранного меню, одновременная индикация номера и состояния измерительного канала, значения концентрации, размерности измеряемой величины в режиме «реального времени»;
 - использование токового сигнала 4-20 мА для связи между датчиками и БПС, длина линии связи до 1000м;
 - наличие возможности подключения резервного источника питания постоянного тока;
 - большой ЖК-дисплей с подсветкой, осуществляющий непрерывную индикацию номера канала, текущего значения концентрации, наименования (формулы) определяемого компонента.

Сигнализатор ЩИТ-3-1 представляет собой стационарный прибор, состоящий из измерительного преобразователя (датчика) и блока питания и сигнализации БПС-152. Прибор имеет один канал произвольной конфигурации и комплектуется датчиком в произвольном наборе в зависимости от заказа.

Каналы произвольно комбинируются из числа следующих:
 - канал измерения довзрывоопасных концентраций метана и совокупности горючих газов и паров (далее - канал измерения СН4) - с датчиком ДТХ-152-1;
 - канал измерения довзрывоопасных концентраций бутана и совокупности горючих газов и паров (далее - канал измерения С4Н1) - с датчиком ДТХ-152-2;
 - канал измерения довзрывоопасных концентраций водорода (далее - канал измерения Н2) - с датчиком ДТХ-152-3;
 - канал измерения довзрывоопасных концентраций паров этилдового спирта (далее - канал измерения С2Н5ОН) - с датчиком ДТХ-152-4;
 - канал измерения довзрывоопасных концентраций гексана и совокупности горючих газов и паров (далее - канал измерения С6Н14) - с датчиком ДТХ-153;
 - канал измерения объемной доли кислорода (далее - канал измерения О2) - с датчиком ДЭХ-1;
 - канал измерения массовой концентрации сероводорода (далее - канал измерения Н2S) - c датчиком ДЭХ-2;
 - канал измерения массовой концентрации окиси углерода (далее - канал измерения СО) - с датчиком ДЭХ-3;
 - канал измерения объемной доли двуокиси углерода (далее - канал измерения СО2) - с датчиком ДЭХ-4;
 - канал измерения массовой концентрации аммиака (далее - NH3) - с датчиками ДЭХ-5 и ДЭХ-6;
 - канал контроля уровня воды - с датчиком ДВЭ-1.*

*Канал контроля уровня воды выдает информацию о наличии или отсутствии воды на уровне, определяемом местом установки датчика ДВЭ-1, имеющего две пары контактов, расположенных по высоте на расстоянии 250 мм друг от друга.

Датчики могут устанавливаться во взрывоопасных зонах.

При срабатывании пороговых устройств сигнализаторы ЩИТ-3 обеспечивают:
 - выдачу световой и звуковой сигнализации;
 - коммутацию внешних электрических цепей постоянного тока с напряжением до 30 В и переменного тока с напряжением до 242 В;
 - выдачу импульсов для срабатывания электромагнитных импульсных клапанов.

Технические характеристики

Диапазоны измерений
CH4 Метан 0 – 50% НКПР (датчик ДТХ-152-1)
C4H10 Бутан 0 – 50% НКПР (датчик ДТХ-152-2)
H2 Водород 0 – 50% НКПР (датчик ДТХ-152-3)
C2H6O (C2H5OH) Этанол (Этиловый спирт) 0 – 50% НКПР (датчик ДТХ-152-4)
C6H14 Гексан 0 – 50% НКПР (датчик ДТХ-153)
O2 Кислород 0 – 30% (датчик ДЭХ-1)
H2S Дигидросульфид (Сероводород) 0 – 40 мг/м3 (датчик ДЭХ-2)
CO Углерода оксид (Угарный газ) 0 – 100 мг/м3 (датчик ДЭХ-3)
CO2 Углерода диоксид (Двуокись углерода, углекислый газ) 0 – 0,5% (датчик ДЭХ-4)
NH3 Аммиак 0 – 125 мг/м3 (датчик ДЭХ-5); 0 – 1700 мг/м3 (датчик ДЭХ-6)
Погрешность измерений
CH4 Метан ± 5 % НКПР (датчик ДТХ-152-1)
C4H10 Бутан ± 5 % НКПР (датчик ДТХ-152-2)
H2 Водород ± 5 % НКПР (датчик ДТХ-152-3)
C2H6O (C2H5OH) Этанол (Этиловый спирт) ± 5 % НКПР (датчик ДТХ-152-4)
C6H14 Гексан ± 5 % НКПР (датчик ДТХ-153)
O2 Кислород ± 0,8 % (датчик ДЭХ-1)
H2S Дигидросульфид (Сероводород) ± (0,50 + 0,15С) мг/м3 (датчик ДЭХ-2)
CO Углерода оксид (Угарный газ) ± (1,00 + 0,15С) мг/м3 (датчик ДЭХ-3)
CO2 Углерода диоксид (Двуокись углерода, углекислый газ) ± (0,03 + 0,15С) % (датчик ДЭХ-4)
NH3 Аммиак -
Пороги сигнализации

2 порога

Принцип работы Термохимический
Способ отбора пробы Диффузионный (конвекционный)
Выходные сигналы RS485, Токовый 4-20 мА
Климатическое исполнение УХЛ3.1
Исполнение по степени защиты IP20
Питание = 12 В, ~ 220 В
Габариты БПС-152: 190×245×90 мм; Датчики ДТХ-152-1/2/3/4, ДЭХ-4: 85×85×90 мм; Датчик ДТХ-153: 85×95×90 мм; Датчики ДЭХ-1/2/3/5/6: 85×78×90 мм; Датчик ДВЭ-1: 90×360×90 мм
Вес БПС-152: 2,8 кг; Датчики ДТХ-152-1/2/3/4, ДЭХ-4: 0,3 кг; Датчик ДТХ-153: 0,25 кг; Датчики ДЭХ-1/2/3/5/6: 0,3 кг; Датчик ДВЭ-1: 0,5 кг

Диапазон рабочих температур

-45 °С ... +50 °С - для датчиков ДТХ-152-1/2/3/4, ДВЭ-1;
   -40 °С ... +50 °С - для датчиков ДТХ-153, ДЭХ-3;
   -30 °С ... +50 °С - для датчиков ДЭХ-1/2;
   -10 °С ... +50 °С - для датчика ДЭХ-4, блока
