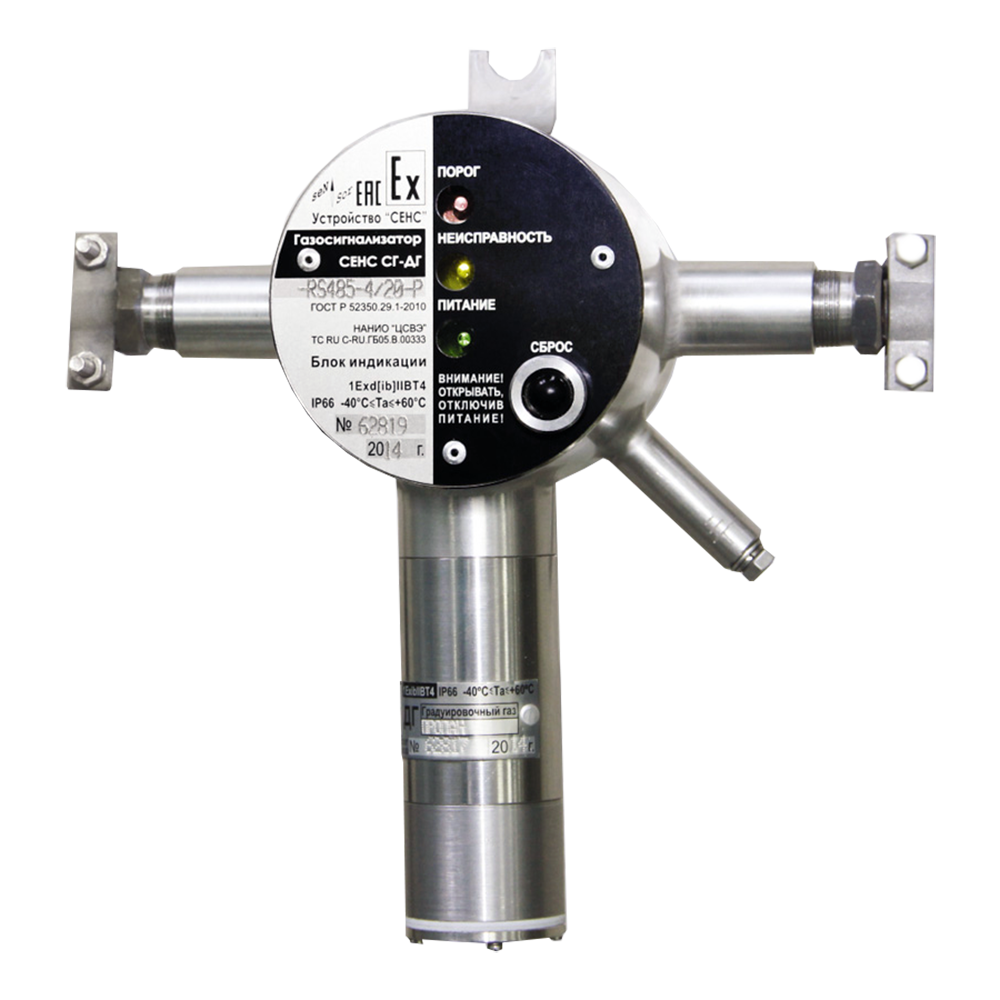

СЕНС-СГ-ДГ газоанализаторы стационарные оптические

Скачать PDF

Область применения: Безопасность работ/Контроль ДВК горючих газов

Тип: Стационарный/Одноканальный

Режим работы: Непрерывный

Наименования контролируемых компонентов: C2H4 Этен (Этилен), C2H6 Этан, C2H6O (C2H5OH) Этанол (Этиловый спирт), C3H6 Пропен (Пропилен), C3H8 Пропан, C3H8O Пропан-2-ол (Изопропиловый спирт), C4H8 Бутен (Бутилен), C4H10 Бутан, C4H10O Бутан-1-ол (Бутанол, бутиловый спирт), C5H12 Пентан, C6H14 Гексан, C7H16 Гептан, C8H18 Октан, C9H20 Нонан, C10H22 Декан, C11H24 Ундекан, C12H26 Додекан, C13H28 Тридекан, C14H30 Тетрадекан, C15H32 Пентадекан, C16H34 Гексадекан, CH3OH Метанол (Метиловый спирт), CH4 Метан, Сумма горючих газов

Количество контролируемых компонентов (одним прибором): 1

Маркировка взрывозащиты: 1ExdibIIBT4, 1ExibIIBT4

Описание

Стационарный газоанализатор СЕНС-СГ-ДГ предназначен для авто­ма­ти­чес­кого, непре­рыв­ного изме­рения довзры­во­опасной концентрации горючих газов и паров нефте­про­дуктов в воздухе рабочей зоны поме­щений и открытых площадок.

Оптический газоанализатор СЕНС-СГ-ДГ обес­пе­чи­вает местную световую инди­кацию режимов и сигна­ли­зацию, обес­пе­чи­вает вывод инфор­мации об изме­ренной величине концен­трации по цифро­вому после­до­ва­тель­ному интер­фейсу линии СЕНС (протокол СЕНС), а также, в зави­си­мости от вари­анта испол­нения, по анало­го­вому токо­вому выходу в виде анало­го­вого унифи­ци­ро­ван­ного токо­вого выход­ного сигнала 4…20 мА по ГОСТ 26.011-80 и цифро­вому после­до­ва­тель­ному интер­фейсу RS-485 (протокол Modbus RTU).

Газосигнализатор СЕНС-СГ-ДГ обес­пе­чи­вает пере­клю­чение контактов двух сигнальных реле при превы­шении уста­нов­ленных порогов концен­трации или возни­кно­вения неис­прав­ности.

Стационарный газоанализатор СЕНС-СГ-ДГ имеет два кабельных ввода, что позво­ляет включать до 127 газо­си­гна­ли­за­торов в одну линию СЕНС, соединяя их как между собой, так и с другими устрой­ствами СЕНС одним кабелем, образуя единую систему аварийной защиты объекта на основе СИ СЕНС или сети Modbus. Корпус газо­си­гна­ли­за­тора выполнен из корро­зи­он­но­стойкой стали 12Х18Н10Т.

Дистанци­онный контроль зага­зо­ван­ности может осущест­вляться с помощью много­ка­нальных сигна­ли­за­торов типа МС-К-500-..., или с выводом пока­заний через интер­фейсы RS-485 (протокол Modbus RTU) или линия СЕНС (протокол СЕНС).

Настройка и проверка газо­си­гна­ли­за­тора прово­дится дистан­ционно с помощью сигна­ли­затора МС-К-500-... (в СИ СЕНС) или программы “Настройка датчиков и вторичных приборов” по интер­фейсу линии СЕНС.

Технические характеристики

Диапазоны измерений
CH4 Метан от 0 до 100% НКПР (относится также к остальным измеряемым газам)
Погрешность измерений
CH4 Метан ±3% НКПР
Пороги сигнализации

Газосигнализатор может быть настроен на несколько порогов сраба­ты­вания (до пяти) в процентах от НКПР. На лицевой панели газо­си­гна­ли­за­тора распо­ло­жена кнопка “СБРОС”, предна­зна­ченная для сброса газо­си­гна­ли­за­тора в исходное состо­яние (после дости­жения аварий­ного блоки­ру­ющего порога концен­трации), и свето­ди­одные инди­ка­торы:

  • “ПОРОГ” - для сигна­ли­зации дости­жения аварий­ного порога концен­трации.
  • “НЕИСПРАВНОСТЬ” - для сигна­ли­зации неис­прав­ности (напря­жение питания ниже нормы, нет связи с датчиком газа).
  • “ПИТАНИЕ” - для инди­кации наличия пита­ющего напря­жения.
Принцип работы Инфракрасная абсорбция
Способ отбора пробы Диффузионный (конвекционный)
Выходные сигналы RS232, RS485, USB, Токовый 4-20 мА
Климатическое исполнение УХЛ1
Диапазон рабочих температур -40...+60°С
Исполнение по степени защиты IP66
Питание = 9 В, = 12 В, = 24 В
Габариты 185×195×100 мм
Вес 2 кг

Варианты исполнения

  • Газоанализатор.
  • Сменный влаго- пылезащитный фильтр.
  • Руководство по эксплуатации.
  • Паспорт.

Стандартный комплект поставки

  • Адаптер для подачи ПГС на газосигнализатор.
  • Трубка для крепления металлорукава в кабельном вводе внутренним диаметром 10 мм.
  • Трубка для крепления металлорукава в кабельном вводе внутренним диаметром 12 мм.
