СГАЭС системы газоаналитические многокомпонентные

Скачать PDF

Область применения: Безопасность работ/Контроль ДВК горючих газов, Безопасность работ/Контроль ПДКр.з. вредных веществ, Безопасность работ/Контроль кислорода

Тип: Стационарный/Многоканальный

Количество каналов: 480

Режим работы: Непрерывный

Наименования контролируемых компонентов: C2H2 Ацетилен, C2H4 Этен (Этилен), C2H6 Этан, C2H6O (C2H5OH) Этанол (Этиловый спирт), C2H6S Этантиол (Этилмеркаптан), C3H6 Пропен (Пропилен), C3H6O Пропан-2-он (Ацетон, Диметилкотон), C3H8 Пропан, C3H8O Пропан-2-ол (Изопропиловый спирт), C4H8 Изобутилен, C4H10 Бутан, C4H10 Изобутан, C5H10 Амилен (Циклопентан), C5H12 Пентан, C5H12O Метил-трет-бутиловый эфир (трет-бутилметиловый эфир, 2-метил-2-метоксипропан, МТБЭ), C6H6 Бензол, C6H12 Циклогексан, C6H14 Гексан, C7H8 Метилбензол (Толуол), C7H16 Гептан, C8H10 Диметилбензол (Ксилолы, смесь изомеров м-, o-, n-), C8H10 Этилбензол, CH3OH Метанол (Метиловый спирт), CH3SH Метантиол (Метилмеркаптан), CH4 Метан, CO2 Углерода диоксид (Двуокись углерода, углекислый газ), CO Углерода оксид (Угарный газ), Cl2 Хлор, H2 Водород, H2S Дигидросульфид (Сероводород), HCL Гидрохлорид (Хлороводород, соляная кислота), HF Гидрофторид (Фтороводород), HNO3 Азотная кислота, NH3 Аммиак, NO2 Азота диоксид, O2 Кислород, SO2 Серы диоксид (Ангидрид сернистый), Бензин, Дизельное топливо, Керосин, Уайт-спирит

Количество контролируемых компонентов (одним прибором): 45

Маркировка взрывозащиты: 1ExdIICT4, 1ExibdIICT6

Цена (без учета НДС): По запросу pуб.

Описание

Системы газоаналитические типа СГАЭС (СГАЭС-ТГ, СГАЭС-ТГМ) предназначены для измерения уровней загазованности воздуха рабочей зоны парами нефти, нефтепродуктов и других углеводородов, горючими и токсичными газами в местах их возможного появления, а также - для выдачи предупредительной и аварийной сигнализации о превышении установленных  пороговых значений.

Системы СГАЭС также могут применяться при организации автоматической защиты различного технологического оборудования на предприятиях топливно-энергетического комплекса, в том числе - в составе АСУ ТП предприятий.

Области применения газоаналитических систем СГАЭС:

  • Объекты добычи и переработки нефти и газа.
  • Нефтеперекачивающие станции магистральных нефтепроводов.
  • Газокомрессорные станции газопроводов.
  • Хранилища нефти, нефтепродуктов и сжиженного газа.
  • Предприятия химической промышленности.
  • Наливные эстакады и морские терминалы, в том числе на морских платформах.

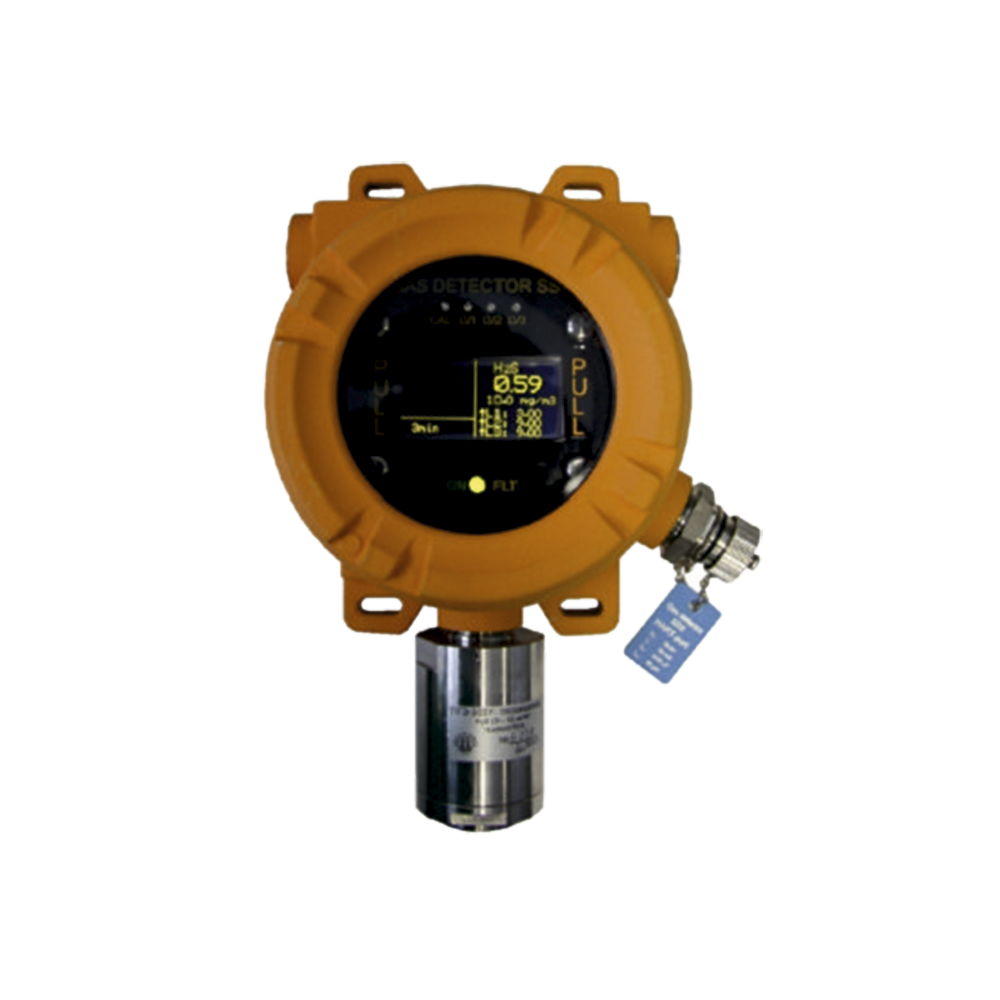

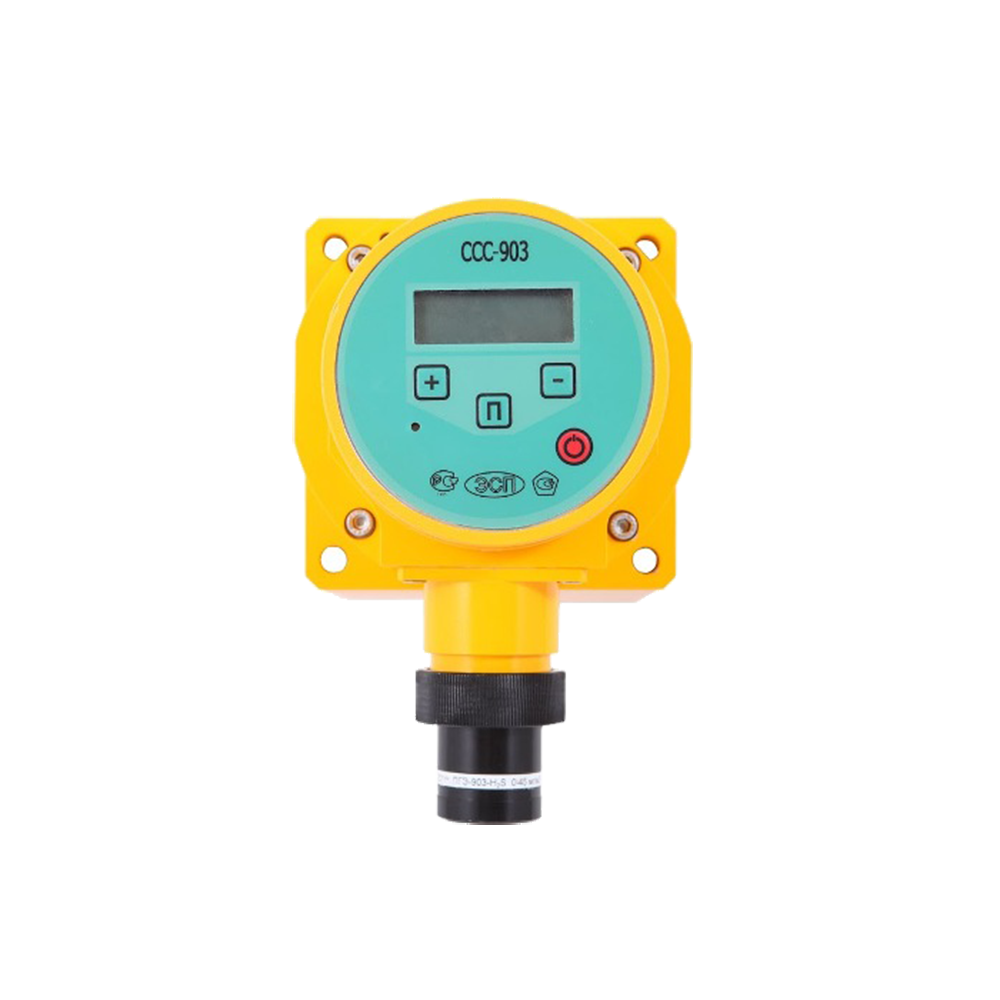

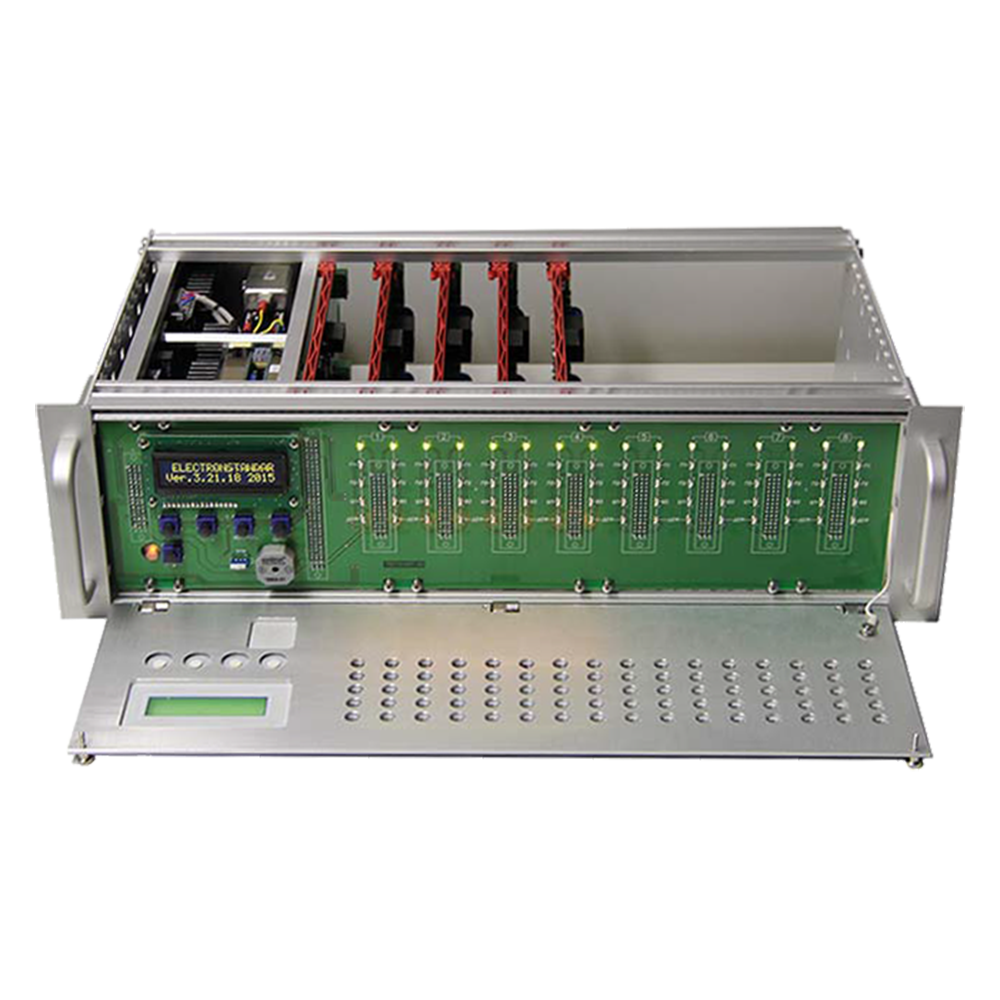

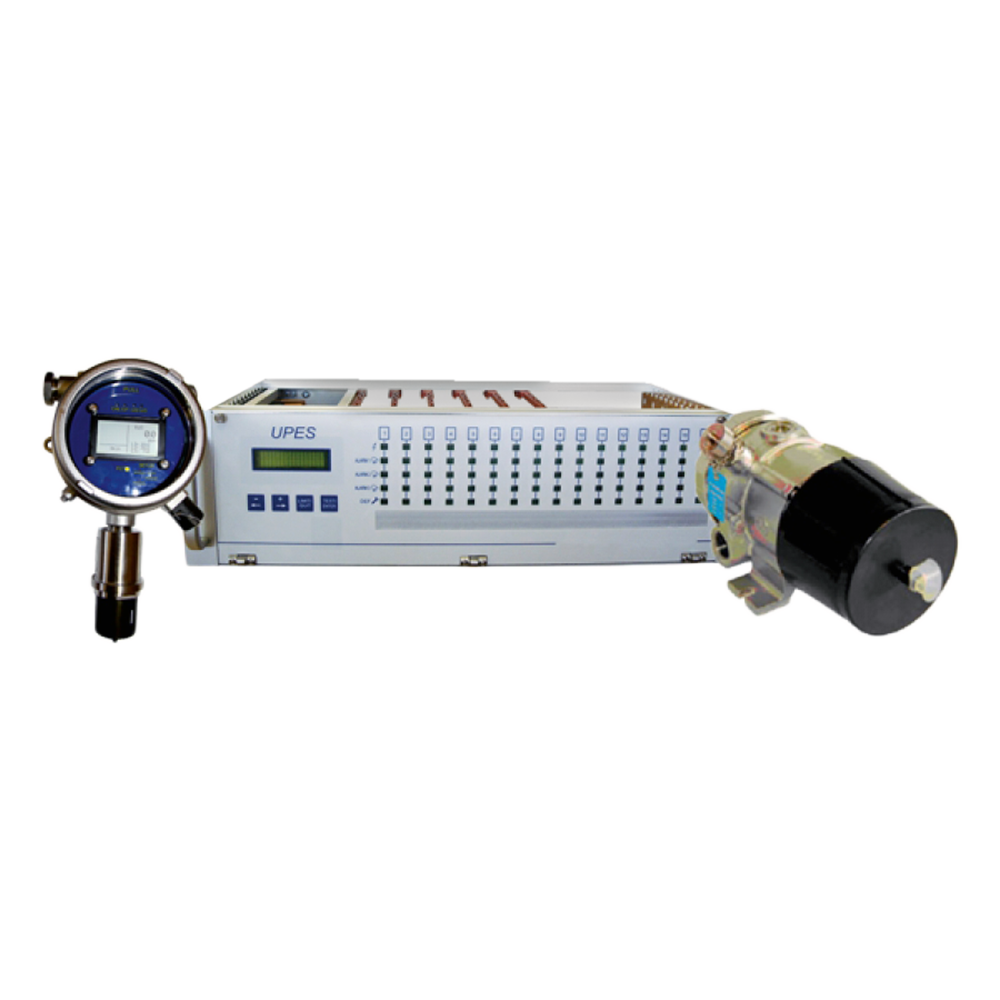

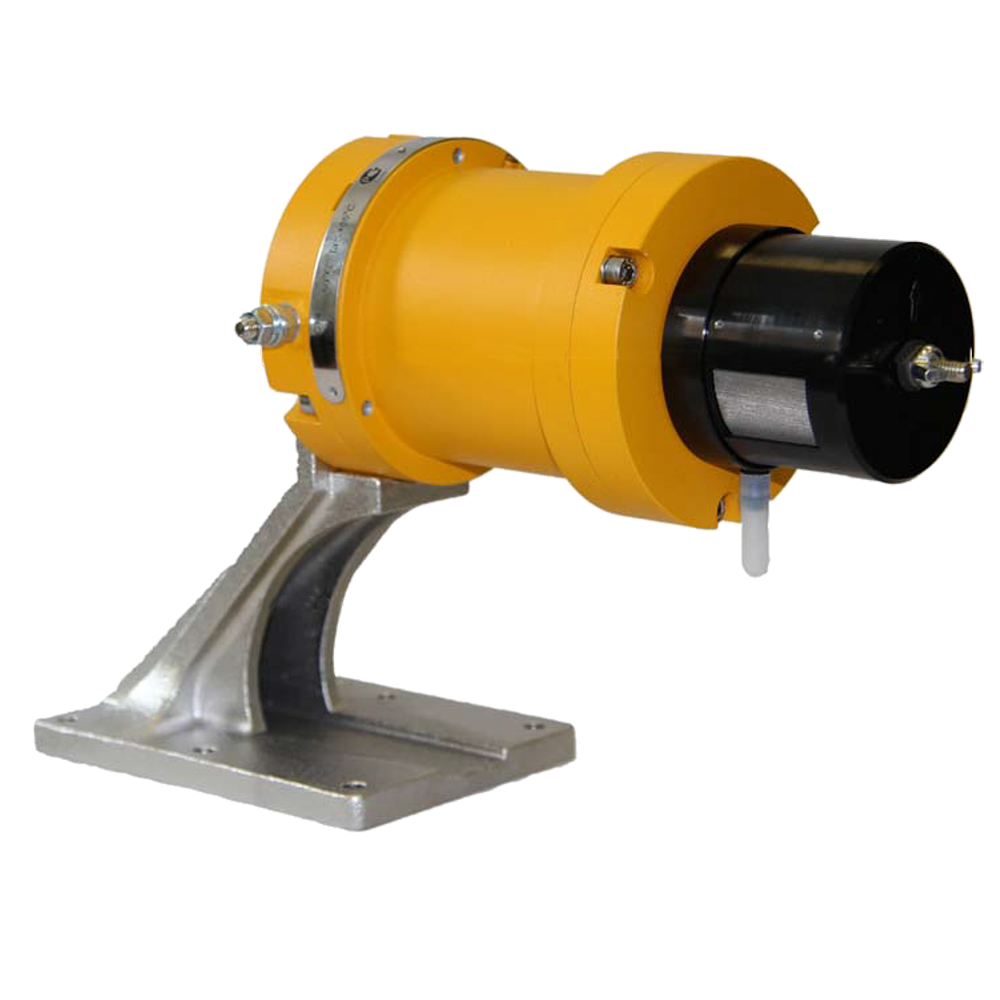

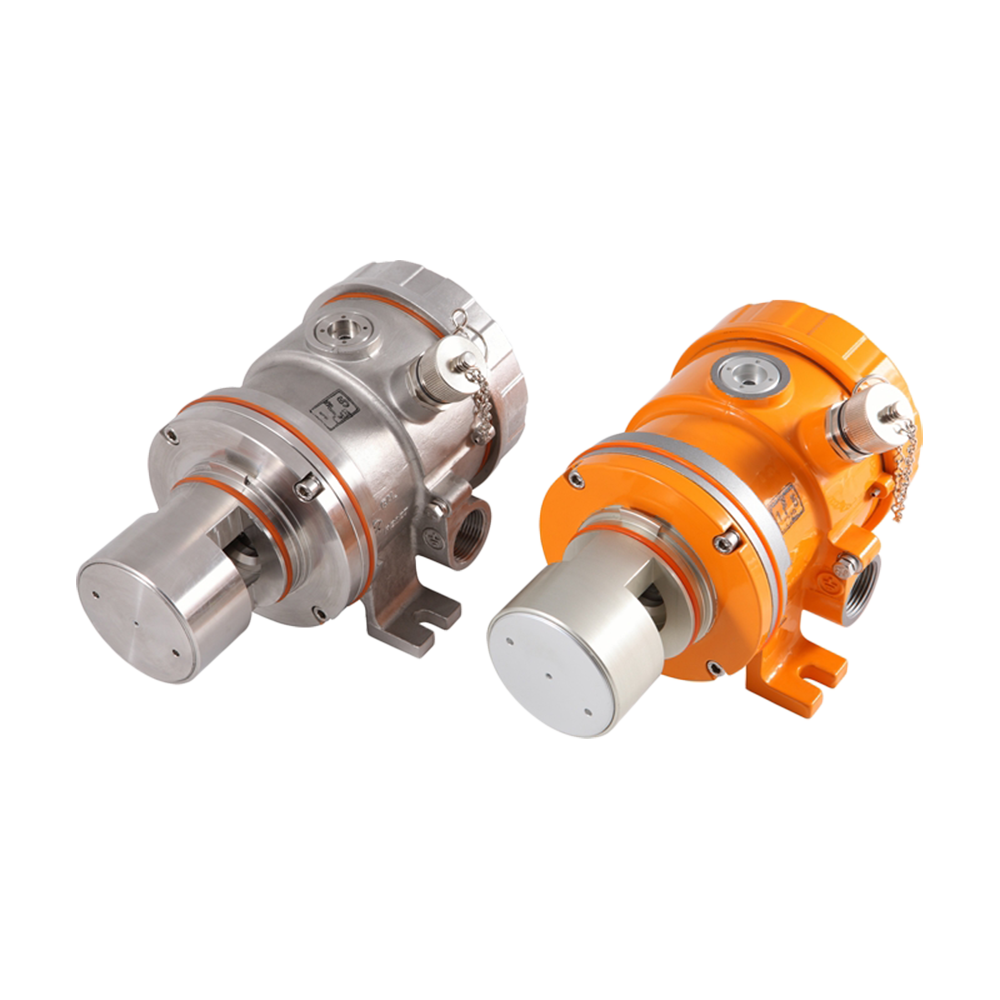

Газоаналитические системы СГАЭС состоят из первичных измерительных преобразователей (датчиков-газоанализаторов СГОЭС и СГОЭС-11, газоанализаторов ССС-903 и ССС-903МЕ) и порогового устройства (УПЭС-40 или УПЭС-50). Кроме газоанализаторов, в систему возможно подключение извещателей пламени типа ИПЭС. Конкретная конфигурация системы определяется ее модификацией.

Газоанализаторы СГОЭС, СГОЭС-11, ССС-903, ССС-903МЕ выпускаются во взрывозащищённом исполнении, что позволяет устанавливать их во взрывоопасных зонах помещений и наружных установок. Пороговые устройства типа УПЭС изготавливаются в общепромышленном исполнении, поэтому устанавливаются вне взрывоопасной зоны.

Расстояние от УПЭС до газоанализаторов зависит от используемых выходных сигналов преобразователей и составляет:

  • Не менее 1200 м для аналогового выходного сигнала 4-20 мА.
  • Не менее 5000 м для цифрового выходного сигнала RS-485.

Датчики-газоанализаторы осуществляют контроль загазованности рабочей зоны в заданных точках на различном расстоянии друг от друга. В случае превышения концентрацией контролируемого компонента заданного порога срабатывания, система подает световые и звуковые сигналы, а также - управляющие команды на внешние исполнительные механизмы (системы оповещения, вентиляции, управления насосами или агрегатами и т. п.).

Функциональные особенности систем СГАЭС:

  • Одновременный контроль множества независимых каналов (с аналоговым интерфейсом - до 16 каналов, с цифровым интерфейсом – до 480 каналов).
  • Полная автономность и взаимозаменяемость каналов.
  • Три независимых порога срабатывания сигнализации с возможностью регулировки уставок срабатывания потребителем;
  • Возможность установки "0" и регулировки чувствительности в процессе эксплуатации системы.
  • Повышенная точность контроля концентраций газов по входу до ± 0,1% НКПР.
  • Возможность копирования настроек каналов и перенастройка каналов при помощи кнопок.
  • Возможность программирования УПЭС потребителем без использования программатора и нестандартных кабелей через RS-232 или RS-485.
  • Распределённая конфигурация системы, пространственное разделение датчиков-газоанализаторов  и порогового устройства (до 5000 м).
  • Возможность подключения к системе пожарных извещателей пламени типа ИПЭС.
  • Автоматическое определение обрывов линий связи и типа неисправности системы.
  • Повышенная надежность источников питания.
  • Улучшенная помехозащищенность системы.

Газоаналитические системы СГАЭС-ТГ состоят из порогового устройства УПЭС-40, к которому подключаются до 16 газоанализаторов СГОЭС по аналоговому выходу 4-20 мА.

Газоаналитические системы СГАЭС-ТГМ состоят из порогового устройства УПЭС-50, к которому подключаются до 16 газоанализаторов СГОЭС (СГОЭС-11) или ССС-903 (ССС-903МЕ) по аналоговому выходу 4-20 мА или до 128 - по цифровому выходу RS-485.

Технические характеристики газоанализтической системы определяются характеристиками ее составных частей: пороговых устройств УПЭС-40, УПЭС-50, газоанализаторов СГОЭС, СГОЭС-11, ССС-903, ССС-903МЕ.

Технические характеристики

Пороги сигнализации

3 порога по каждому каналу измерения, задаются пользователем.

Принцип работы Термокаталитический, электрохимический, оптико-абсорбционный
Способ отбора пробы Диффузионный (конвекционный)
Выходные сигналы RS485, Релейный, Токовый 4-20 мА
Диапазон рабочих температур СГОЭС: -60...+85°С; ССС-903: -60...+60°С (-20...+60°С с ЖКИ); УПЭС: -10...+45°С
Исполнение по степени защиты IP40, IP54, IP66
Питание = 24 В, ~ 220 В

Стандартный комплект поставки

  • Пороговое устройство УПЭС.
  • Датчики-газоанализаторы в соответствии с конфигурацией системы.
  • Руководство по эксплуатации.
  • Методика поверки.
  • Комплект принадлежностей.

Скачать документацию

СГАЭС-ТГ газоанализаторы многоканальные стационарные. Руководство по эксплуатации.

СГАЭС-ТГМ газоанализаторы многоканальные стационарные. Руководство по эксплуатации.

СГАЭС-ТГМ (аналоговый вариант) газоанализаторы многоканальные стационарные. Руководство по эксплуатации.

СГАЭС-ТГМ (цифровой вариант) газоанализаторы многоканальные стационарные. Руководство по эксплуатации.

УПЭС-40 устройство пороговое. Руководство по эксплуатации.

УПЭС-50 устройство пороговое (цифровое). Руководство по эксплуатации.

УПЭС-50А устройство пороговое (аналоговое). Руководство по эксплуатации.

СГОЭС газоанализаторы стационарные взрывозащищенные оптические. Руководство по эксплуатации.

СГОЭС-М11 газоанализаторы стационарные взрывозащищенные оптические. Руководство по эксплуатации.

ССС-903 газоанализаторы стационарные взрывозащищенные со сменными сенсорами. Руководство по эксплуатации.

ССС-903МЕ газоанализаторы стационарные взрывозащищенные со сменными сенсорами. Руководство по эксплуатации.
