СГОЭС-М11 газоанализаторы стационарные взрывозащищенные оптические

Скачать PDF

Область применения: Безопасность работ/Контроль ДВК горючих газов, Безопасность работ/Контроль ПДКр.з. вредных веществ

Тип: Стационарный/Одноканальный

Количество каналов: 1

Режим работы: Непрерывный

Наименования контролируемых компонентов: C2H4 Этен (Этилен), C2H6 Этан, C2H6O (C2H5OH) Этанол (Этиловый спирт), C3H6 Пропен (Пропилен), C3H6O Пропан-2-он (Ацетон, Диметилкотон), C3H8 Пропан, C3H8O Пропан-2-ол (Изопропиловый спирт), C4H10 Бутан, C4H10 Изобутан, C5H10 Амилен (Циклопентан), C5H12 Пентан, C5H12O Метил-трет-бутиловый эфир (трет-бутилметиловый эфир, 2-метил-2-метоксипропан, МТБЭ), C6H6 Бензол, C6H12 Циклогексан, C6H14 Гексан, C7H8 Метилбензол (Толуол), C7H16 Гептан, C8H10 Диметилбензол (Ксилолы, смесь изомеров м-, o-, n-), C8H10 Этилбензол, CH3OH Метанол (Метиловый спирт), CH4 Метан, Бензин, Дизельное топливо, Керосин, Уайт-спирит

Количество контролируемых компонентов (одним прибором): 1

Маркировка взрывозащиты: 1ExdIICT4

Цена (без учета НДС): По запросу pуб.

Описание

Газоанализаторы стационарные взрывозащищенные оптические СГОЭС-М11 предназначены для измерения довзрывоопасных концентраций метана, пропана, бутана, изобутана, пентана, циклопентана, гексана, циклогексана, гептана, этана, этилена, пропилена, паров ацетона, бензола, этилбензола, толуола, ксилола, метилтретбутилового эфира, этилового, метилового или изопропилового спиртов в смеси в смеси с азотом или воздухом, а также для контроля загазованности рабочей зоны парами реальных промышленно используемых продуктов нефтепереработки (топливо дизельное, уайт-спирит, топливо для реактивных двигателей, бензин авиационный, бензин неэтилированный, керосин).

Газоанализаторы могут устанавливаться непосредственно во взрывоопасной зоне и предназначены для использования на таких промышленных объектах эксплуатации, как:

  • Нефте- и газопроводы, компрессорные станции.
  • Нефтяные платформы, наливные эстакады.
  • Газовые турбины, газоперекачивающие агрегаты и оборудование.
  • Предприятия по производству и хранению сжиженного природного и нефтяного газа.
  • Нефтехимические и тепловые электростанции.
  • Нефтяные и газовые бойлеры и печи, котельные.
  • Технологическое оборудование опасных объектов нефтеперерабатывающей и нефтехимической промышленности.
  • Транспортные предприятия, включая аэропорты и метро, самолетные ангары, морские платформы, нефтеналивные танкеры.

Газоанализаторы СГОЭС-М11 применяются в составе автоматизированных систем сигнализации типа СГАЭС, совместно с многоканальными пороговыми устройствами УПЭС-50, или в качестве автономных газоанализаторов горючих газов и паров.

Приборы производят непрерывный контроль взрывоопасных концентраций в пределах от 0 до 100% НКПР. В процессе работы обеспечивают выдачу следующих сигналов:

  • Светодиодную индикацию, трехцветную (зеленый - «норма», оранжевый - «неисправность», красный - «превышение порога загазованности»).
  • Унифицированный аналоговый сигнал 4-20 мА, HART-выход.
  • Информационный цифровой сигнал по стандартному каналу связи RS485 c протоколом  MODBUS  RTU (по заказу - Profibus), содержащий информацию о текущем функционировании прибора.
  • HART-интерфейс.
  • Дискретный сигнал срабатывания реле типа «сухой контакт" - при превышении установленных порогов загазованности «Порог 1», «Порог 2»; при обнаружении неисправности.

Номинальная нагрузочная способность контактов реле - 1 А, 24 В постоянного тока. Реле «Порог 1», «Порог 2» имеют нормально разомкнутые контакты, реле «Неисправность» - нормально замкнутые контакты.

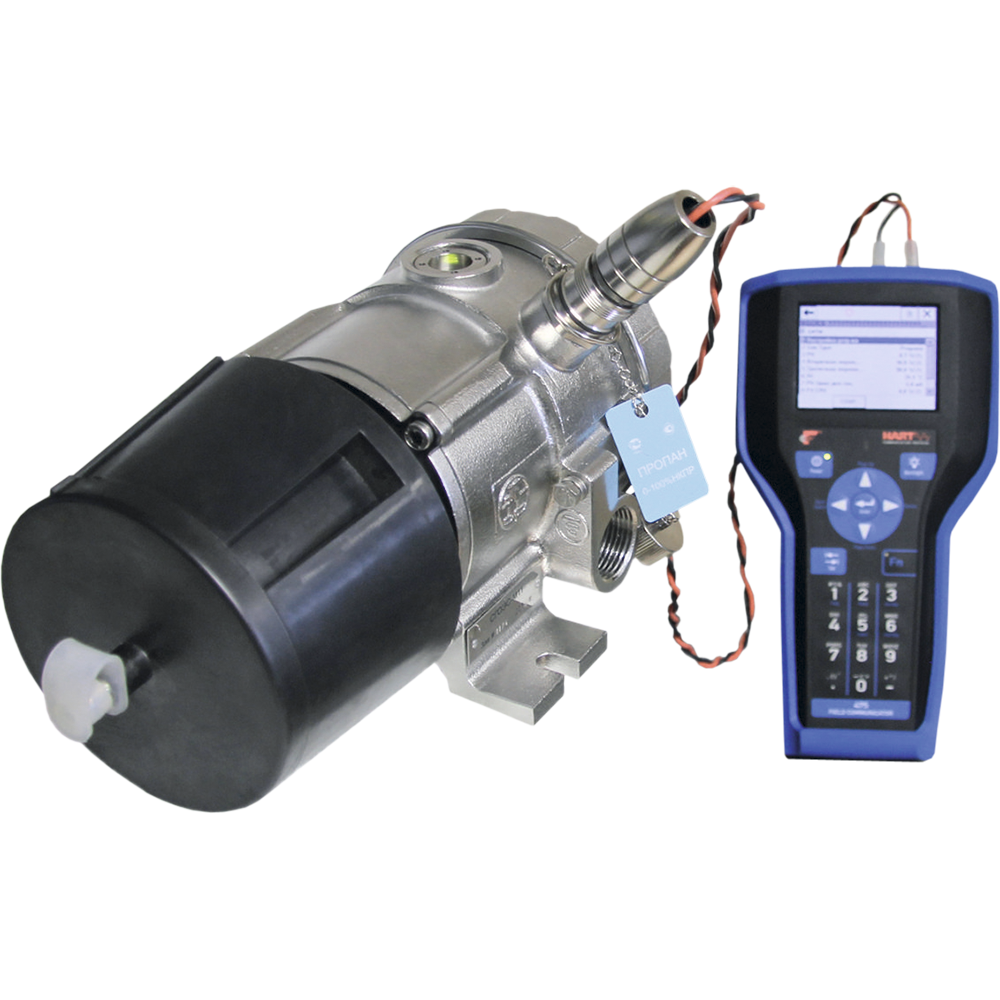

Наличие HART-интерфейса обеспечивает простоту диагностики, управления и настройки характеристик прибора непосредственно по месту эксплуатации.

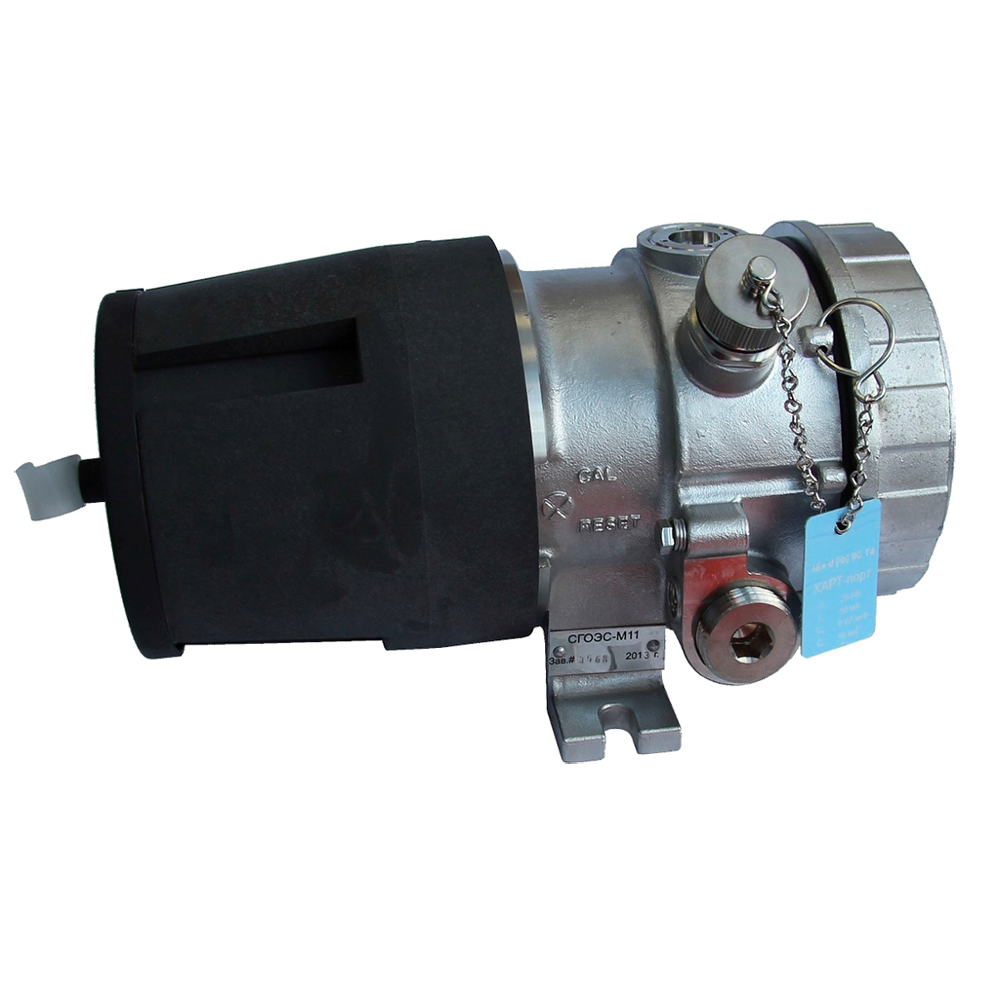

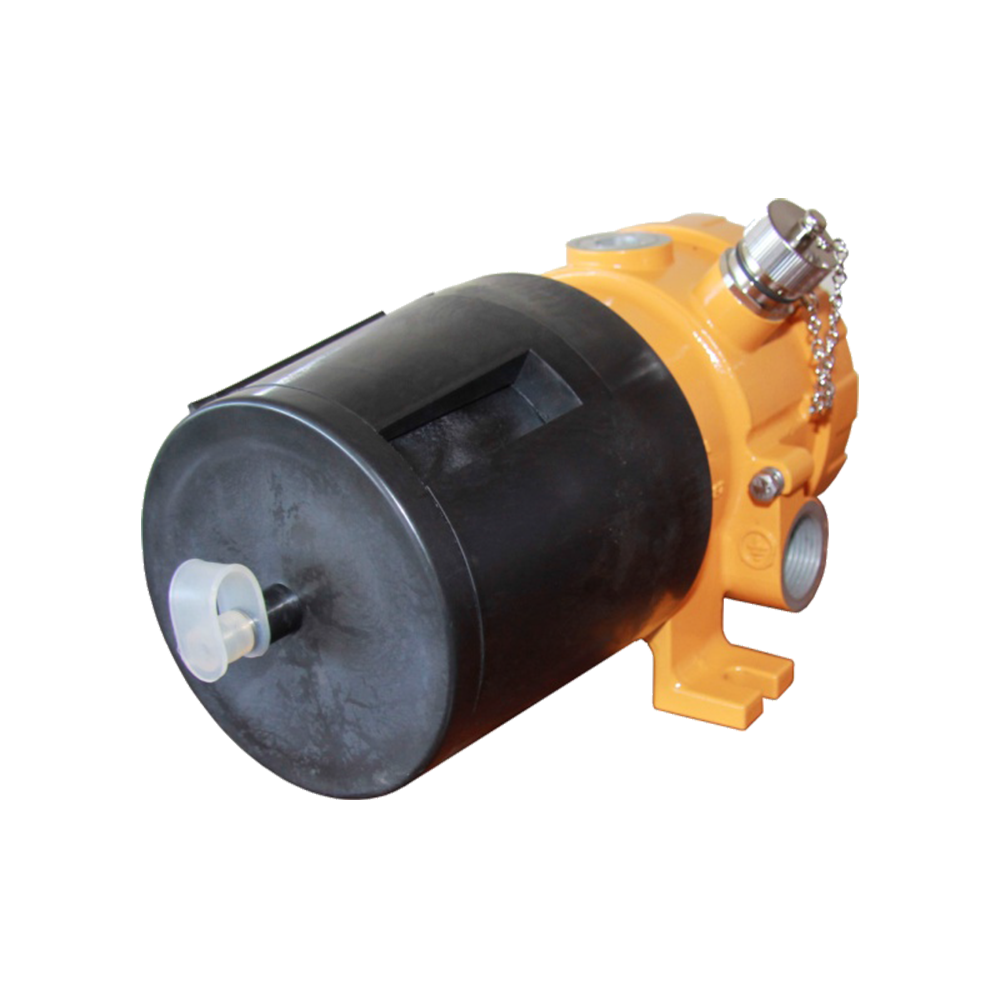

Взрывозащищенные газоанализаторы СГОЭС-М11 состоят из оптико-электронного и клеммного отсеков, имеющих общую взрывонепроницаемую оболочку. В оптико-электронном отсеке находятся источники и приемники излучения, выводы элементов настройки и индикации и собственно электронная часть устройства. В клеммном отсеке расположены отверстия для присоединения взрывозащищенных кабельных вводов, а также контакты клеммной колодки для подключения проводов электропитания и выходных сигналов. Защитный кожух обеспечивает защиту элементов оптико-электронной части датчика от воздействия окружающей среды. Кроме этого, защитный кожух используется при проверке работоспособности стационарного газоанализатора

Принцип действия оптического газоанализатора СГОЭС-М11 – оптический абсорбционный. Данный принцип основан на селективном поглощении молекулами углеводородов электромагнитного излучения и заключается в измерении изменения интенсивности инфракрасного излучения после прохождения им среды с тестируемым газом. Для уменьшения влияния паров воды, загрязнения оптики, пыли и изменения параметров оптических элементов используется оптическая схема с измерением поглощения на рабочей и опорной длинах волн.

ИК-излучение от источников излучения через прозрачное окно попадает в пространство с анализируемой газовая смесью, проходит через нее, отражается от зеркала и через то же самое окно возвращается в герметичный корпус, где попадает на фотоприемник. Электрические сигналы от фотоприемника подаются на электронную схему, усиливаются, обрабатываются и преобразуются в унифицированный токовый сигнал 4-20 мА, соответствующий диапазону измеряемых концентраций газов (0-100 % НКПР). Аналогичный
электрический сигнал выдается по RS485 и через HART-интерфейс. Выходной сигнал HART-интерфейса снимается через соответствующий разъём на корпусе прибора (токовый, сетевой, сервисный).

Для работы стационарных газоанализаторов СГОЭС-М11 не требуется присутствие кислорода в контролируемой среде. Газоанализаторы СГОЭС-М11 не чувствительны к присутствию в атмосфере кислорода, азота, углекислого газа, окиси углерода, аммиака, сероводорода и выдерживают перегрузку по концентрации измеряемого компонента свыше 100 % НКПР.

Газоанализаторы выпускаются в различных исполнениях, отличающихся градуировкой на разные определяемые компоненты, в соответствии с приведенной ниже таблицей. Корпус газоанализатора может изготавливаться из алюминия или из нержавеющей стали.

Диапазоны измерений и пределы допускаемой основной погрешности газоанализатора СГОЭС-М11

Исполнение газоанализатора Компонент Диапазон измерений Пределы допускаемой основной погрешности
Довзрывоопасных концентраций Объемной доли Абсолютной Относительной

СГОЭС-М11-метан

СН4

0 - 100% НКПР

0 - 4,4% об.

±5% НКПР в диапазоне 0 - 50% НКПР

±10% в диапазоне 50 - 100% НКПР

СГОЭС-М11-пропан С3Н8 0 - 100% НКПР 0 - 1,7% об. ±5% НКПР в диапазоне 0 - 50 % НКПР ±10% в диапазоне 50 - 100% НКПР

СГОЭС-М11-бутан

С4Н10 0 - 50% НКПР 0 - 0,7% об. ±5% НКПР -

СГОЭС-М11-изобутан

и-С4Н10 0 - 50% НКПР 0 - 0,65% об. ±5% НКПР  -

СГОЭС-М11-пентан

C5H12 0 - 50% НКПР 0 - 0,7% об. ±5% НКПР -

СГОЭС-М11-циклопентан

C5H10 0 - 50% НКПР. 0 - 0,7% об. ±5% НКПР -

СГОЭС-М11-гексан

С6H14

0 - 50% НКПР

0 - 0,5% об.

±5% НКПР

-

СГОЭС-М11-циклогексан С6H12 0 - 50% НКПР 0 - 0,75% об. ±5% НКПР -
СГОЭС-М11-гептан С7H16 0 - 50% НКПР 0 - 0,55% об. ±5% НКПР -
СГОЭС-М11-пропилен С3Н6 0 - 50% НКПР 0 - 1,0% об. ±5% НКПР -
СГОЭС-М11-метанол (пары метилового спирта) СH3OH

0 - 50% НКПР

0 - 2,75% об.

 ±5% НКПР

-

СГОЭС-М11-эталол (пары этилового спирта) С2Н5OH

0 - 50% НКПР

0 - 1,55% об.

 ±5% НКПР

-

СГОЭС-М11-этан С2Н6

0 - 50% НКПР

0 - 1,25% об.

±5% НКПР

-

СГОЭС-М11-этилен С2Н4

0 - 50% НКПР

0 - 1,15% об.

±5% НКПР

-

СГОЭС-М11-толуол (пары) С6Н5СН3 0 - 50% НКПР 0 - 0,6% об. ±5% НКПР
СГОЭС-М11-бензол (пары) C6Н2 0 - 50% НКПР 0 - 0,55% об. ±5% НКПР
СГОЭС-М11-этилбензол (пары) C8Н10 0 - 50% НКПР 0 - 0,5% об. ±5% НКПР
СГОЭС-М11-ацетон (пары) СН3COCН3

0 - 50% НКПР

0 - 1,25% об.

±5% НКПР

-

СГОЭС-М11-МТБЭ (пары метилтретбутилового эфира) CH3CО(CH3)3 0 - 50% НКПР 0 - 0,75% об. ±5% НКПР -
СГОЭС-М11-п-ксилол (пары параксилола) С8H10

0 - 50% НКПР

0 - 0,55% об.

±5% НКПР

-

СГОЭС-М11-о-ксилол (пары ортоксилола) С8H10

0 - 50% НКПР

0 - 0,5% об.

±5% НКПР

-
СГОЭС-М11-изопропанол (пары изопропилового спирта) (CH3)2CHOH

0 - 50% НКПР

0 - 1,0% об.

±5% НКПР

-

СГОЭС-М11-нефтепродукты Пары бензинов, дизтоплива, керосина, уайт-спирита, реактивного топлива 0 - 50% НКПР - ±5% НКПР -


Примечания:

  • Значения НКПР  - в соответствии с ГОСТ Р 30852.19.
  • Поверочным компонентом при периодической поверке для всех исполнений газоанализатора, кроме "СГОЭС-М11-метан" и "СГОЭС-М11-гексан", является пропан (C3H8).
  • При необходимости мониторинга загазованности многокомпонентного состава паров углеводородов (и сложных соединений) в процессе первичной поверки газоанализаторов производится пересчет чувствительности СГОЭС-М11 для проведения освидетельствования с использованием эквивалентных метрологически аттестованных ГСО-ПГС.
  • Пересчет чувствительности контролируемого газового компонента по отношению к ГСО-ПГС (пропан-воздух) в случае необходимости производится при выпуске СГОЭС-М11 из производства.
  • Топливо дизельное по ГОСТ 305-82, уайт-спирит по ГОСТ 3134-78, топливо для реактивных двигателей по ГОСТ 10227-86, бензин авиационный по ГОСТ 1012-72, бензин неэтилированный по ГОСТ Р 51866-2002, керосин по ГОСТ Р 52050-2003, пары бензина автомобильного по ГОСТ Р 51313-99.

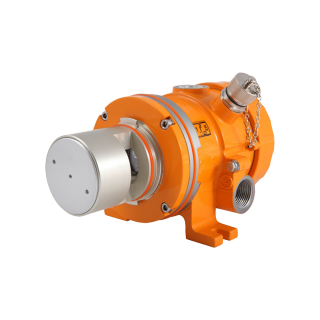

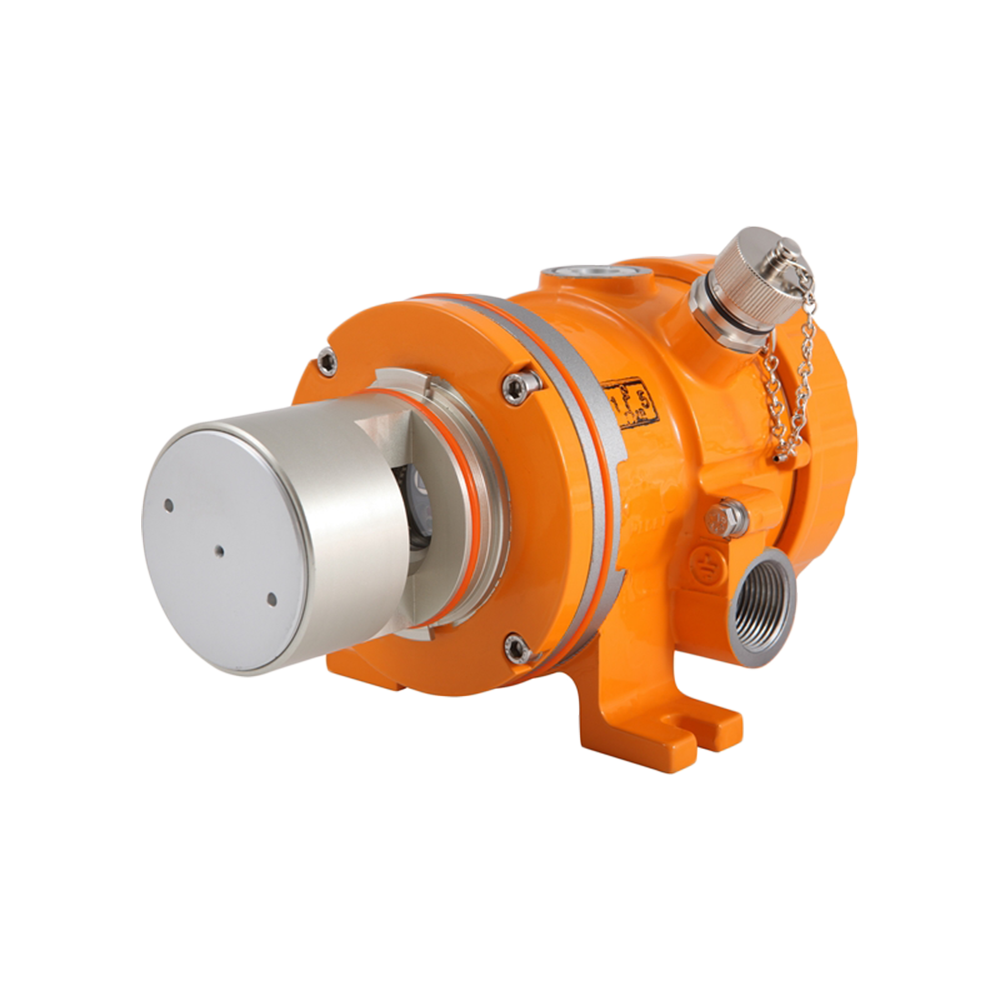

  • По заказу потребителя может поставляться модификация СГОЭС-М11-2, отличающаяся от СГОЭС-М11 увеличенным межповерочным интервалом (2 года) и расширенным температурным диапазоном ( –60...+90°С).

Технические характеристики

Пороги сигнализации

Два программно конфигурируемых порога сигнализации внутри диапазона измерений.

Принцип работы Оптический абсорбционный
Способ отбора пробы Диффузионный (конвекционный)
Выходные сигналы HART, RS485, Релейный, Токовый 4-20 мА
Диапазон рабочих температур -60...+85°С
Исполнение по степени защиты IP66
Питание = 24 В
Габариты 245×135×135 мм
Вес В алюминиевом корпусе - 2,5 кг; в корпусе из нержавеющей стали - 5 кг

Варианты исполнения

  • Газоанализатор СГОЭС-М11 с защитным кожухом.
  • Заглушка (¾" NPT).
  • Кабельный ввод (¾" NPT или М16).
  • Муфта переходная (¾" NPT - М16).
  • Крепеж и принадлежности.
  • Камера калибровочная (1 шт. на партию).
  • Магнитный калибровочный ключ (1 шт. на партию).
  • Паспорт.
  • Методика поверки.
  • Руководство по эксплуатации.
  • Программное обеспечение для тестирования.

Стандартный комплект поставки

  • Пороговое устройство (трансмиттер ССС) 1 шт.
  • Преобразователи ПГТ-903У, ПГО-903У, ПГФ-903У, ПГЭ-903У 1 компл. (по заявке заказчика).
  • Руководство по эксплуатации 1 экз.
  • Методика поверки 1 экз.
  • Комплект принадлежностей 1 компл.

Дополнительная комплектация, опции

  • Конвертер для подключения к ПК (RS-485/USB или RS-485/RS-232).
  • Совместимый HART-коммуникатор.
  • Вентиль точной регулировки для подачи калибровочной газовой смеси.
  • Ротаметр для измерения расхода подаваемой калибровочной газовой смеси.
  • Соединительная ПВХ трубка.
  • Аттестованные поверочные газовые смеси ГСО-ПГС.
