Сигнал-03 газоанализаторы-сигнализаторы стационарные

Скачать PDF

Область применения: Безопасность работ/Контроль ДВК горючих газов, Безопасность работ/Контроль ПДКр.з. вредных веществ, Безопасность работ/Контроль кислорода

Тип: Стационарный/Многоканальный

Количество каналов: 4

Режим работы: Непрерывный

Наименования контролируемых компонентов: C3H6O Пропан-2-он (Ацетон, Диметилкотон), C3H8 Пропан, C4H10 Бутан, C6H14 Гексан, CH4 Метан, CO Углерода оксид (Угарный газ), NH3 Аммиак, O2 Кислород, Бензин, Дизельное топливо, Сумма горючих газов

Количество контролируемых компонентов (одним прибором): 4

Маркировка взрывозащиты: 1ExibdIIBT4

Цена (без учета НДС): По запросу руб.

Описание

Газосигнализаторы стационарные Сигнал-03 предназначены для измерения довзрывных концентраций взрывоопасных и токсичных газов и паров в атмосферном воздухе: метана, пропана, бутана, оксида углерода, паров аммиака, ацетона, бензина в воздухе или азоте.

Сигнализатор-газоанализатор Сигнал-03 может применяться для измерений и подачи аварийной сигнализации при превышении заданного уровня концентрации взрывоопасных газов и паров в атмосфере взрывоопасных зон, производственных помещений классов В-I, В-Iа и наружных установок класса В-Iг (по классификации ПУЭ, гл. 7.3, изд. 2000 г.).

Стационарный сигнализатор представляет собой многоблочный стационарный прибор непрерывного действия с конвекционной подачей контролируемой среды на блоки датчиков.

Датчики обеспечивают непрерывное преобразование значения измеряемого параметра в электрический унифицированный аналоговый токовый выходной сигнал 4-20 мА для дистанционной передачи в блок информационный сигнализатора.

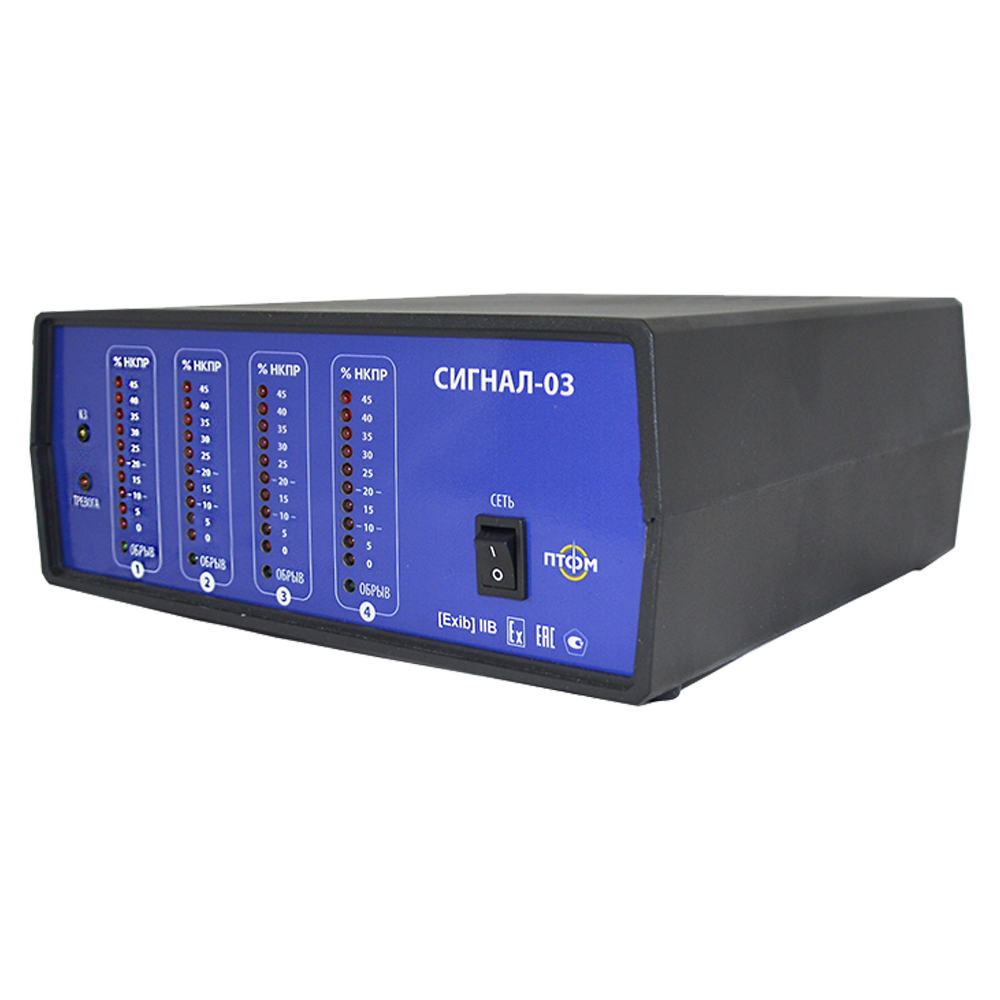

Блок информационный газоанализатора Сигнал-03.БИ предназначен для обеспечения искробезопасного электропитания датчиков, измерения унифицированного токового сигнала датчиков, преобразования измеренного значения токового сигнала в значение измеряемого параметра, вывода результатов измерения параметров на линейный светодиодный индикатор, выдачи световой и звуковой сигнализации при превышении пороговых значений измеряемых параметров, управления внешними устройствами посредством управления контактами силовых реле, цифрового обмена и передачи измерительной информации по интерфейсу RS485 в компьютер верхнего уровня и иные устройства.

В зависимости от исполнения сигнализатора количество датчиков на один информационный блок может быть от одного до четырех или, при объединении двух информационных блоков (тандем) – от пяти до восьми.

В качестве чувствительных элементов в датчиках углеводородов в атмосферном воздухе применяются термокаталитические сенсоры ТКС-1 или ДТК1-3,0, в датчиках углеводородов в инертной атмосфере применяются полупроводниковые сенсоры ПГС-1, в датчиках паров аммиака – полупроводниковые сенсоры ПГС-1 или электрохимические сенсоры NH3/SR-1000, в датчиках оксида углерода – ячейки МФС-9, в датчиках кислорода – электрохимические ячейки Оксик-3.

Сигнализатор Сигнал-03 обеспечивает срабатывание сигнальных устройств (силовых реле), установленных в информационном блоке, и вывод визуальной информации о превышении порогов на светодиодный индикатор, выполненный в виде линейки светодиодов на уровнях:

  • 10 или/и 20% НКПР для датчиков углеводородов Сигнал-03.ДМ, Сигнал-03.ДП, Сигнал-03.ДБ, Сигнал-03.ДБФ.
  • 20 и 60 мг/м3 для датчиков аммиака Сигнал-03.ДА1.
  • 20; 60 и 500 мг/м3 для датчиков аммиака Сигнал-03.ДА, Сигнал-03.ДА2.
  • 20 и 100 мг/м3 для датчиков оксида углерода Сигнал-03.ДОУ.

Сигнализатор обеспечивает срабатывание сигнальных устройств (силовых реле), установленных в информационном блоке, и вывод визуальной информации на светодиодный индикатор об объемной концентрации ниже порога: 18% об. для датчиков кислорода Сигнал-03.ДК.

Газоанализатор обеспечивает включение прерывистого звукового сигнала при превышении порогов:

  • 10% или 20% НКПР для датчиков углеводородов Сигнал-03.ДМ, ДП, ДБ, ДБФ.
  • 20 мг/м3 для датчиков аммиака Сигнал-03.ДА, ДА1, ДА2.

Сигнализатор обеспечивает включение прерывистого звукового и светового сигнала при превышении порога 20 мг/м3 и непрерывного звукового и светового сигнала при превышении порога 100 мг/м 3 для датчиков оксида углерода Сигнал-03.ДОУ.

Технические характеристики

Диапазоны измерений
Сумма горючих газов 0-45% НКПР
CO Углерода оксид (Угарный газ) 0-250 мг/м3
NH3 Аммиак 0-100 мг/м3 (с датчиком Сигнал-03ДА1)
NH3 Аммиак 0-1000 мг/м3 (с датчиком Сигнал-03.ДА2 или Сигнал-03.ДА)
O2 Кислород 14-23% об.
Погрешность измерений
Сумма горючих газов ±5% НКПР
CO Углерода оксид (Угарный газ) ±20%
NH3 Аммиак ±20%
NH3 Аммиак ±20% для диапазона 0-500 мг/м3, в диапазоне 500-1000 мг/м3 погрешность не нормируется
O2 Кислород ±1%
Пороги сигнализации

От 1 до 3 порогов со следующими значениями:

  • 10% НКПР, 20% НКПР для горючих газов и паров.
  • 20, 60, 500 мг/м3 для аммиака.
  • 20, 100 мг/м3 для оксида углерода.
  • 18% об. для кислорода (на понижение).
Принцип работы Термокаталитический, полупроводниковый, электрохимический
Способ отбора пробы Диффузионный (конвекционный)
Выходные сигналы Токовый 4-20 мА
Диапазон рабочих температур 0...+50°С - для информационного блока; -20...+50°С - для датчиков Сигнал-03.ДОУ, Сигнал-03.ДА1, Сигнал-03.ДА2, Сигнал-03.ДК; -40...+50°С - для датчиков Сигнал-03.ДА, Сигнал-03.ДМ, Сигнал-03.ДП, Сигнал-03.ДБ, Сигнал-03.ДБФ
Исполнение по степени защиты IP20, IP54
Питание ~ 220 В
Габариты Информационный блок - 240х240х100 мм; Датчики - 112х130х 66 мм
Вес Информационный блок - 3,5 кг; Датчики - 0,45 кг

Варианты исполнения

Блоки информационные газоанализатора-сигнализатора Сигнал-03 выпускаются в следующих исполнениях:

  • Сигнал-03.4.1 c одним порогом сигнализации по каждому из датчиков.
  • Сигнал-03.4.2 c двумя порогами сигнализации по каждому из датчиков.
  • Сигнал-03.4.3 с тремя порогами по каждому из датчиков.

Датчики газоанализатора-сигнализатора Сигнал-03 в зависимости от контролируемого компонента и применяемого сенсора выпускаются в следующих исполнениях:

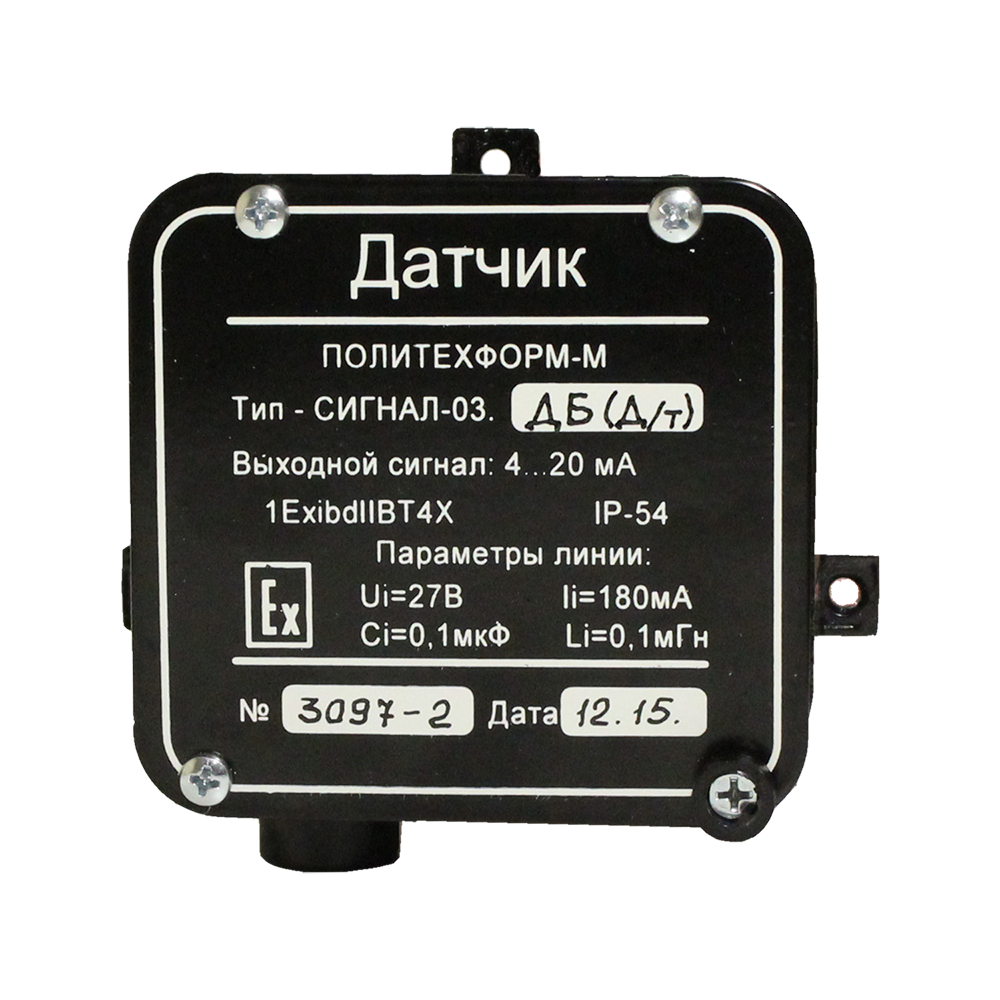

  • Сигнал-03.ДМ исп.1 - термокаталитический датчик взрывоопасных газов и паров с калибровкой по метану в силуминовом корпусе.
  • Сигнал-03.ДМ исп.2 - термокаталитический датчик взрывоопасных газов и паров с калибровкой по метану в пластмассовом корпусе.

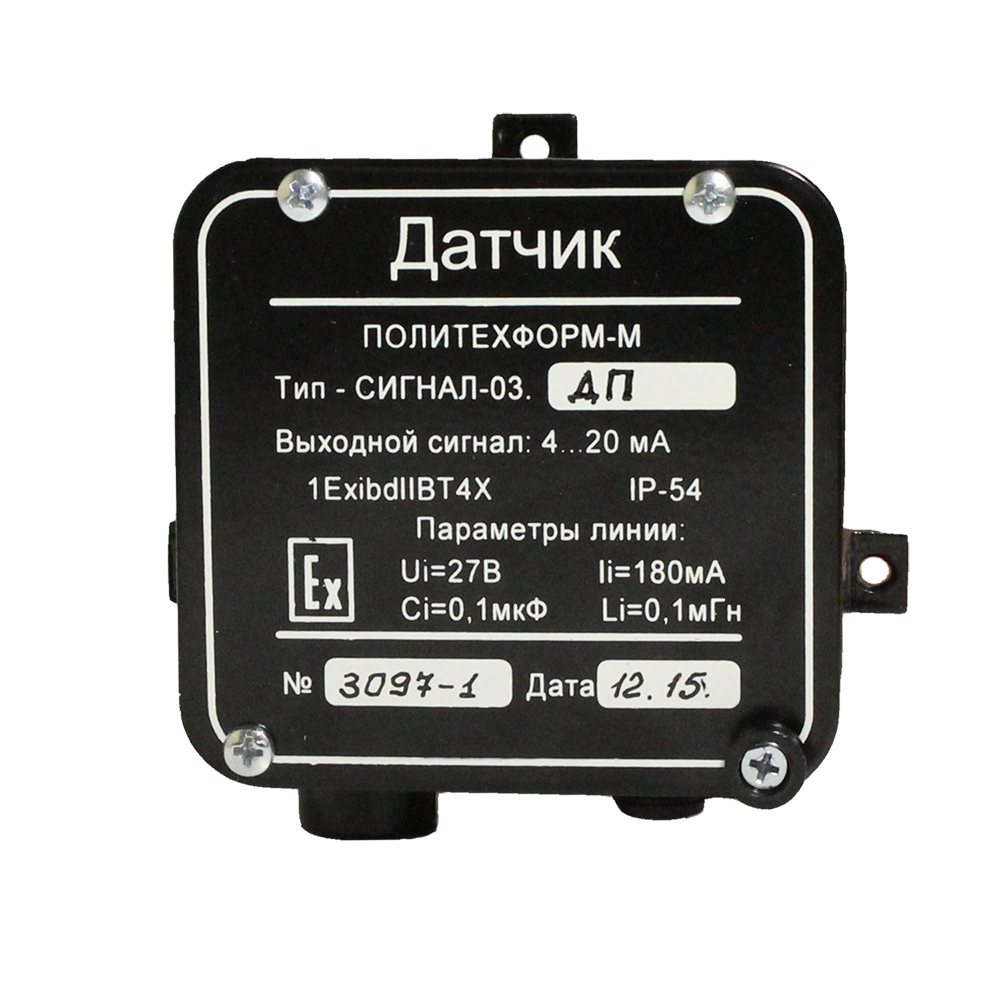

  • Сигнал-03.ДП исп.1 - термокаталитический датчик взрывоопасных газов и паров с калибровкой по пропану в силуминовом корпусе.
  • Сигнал-03.ДП исп.2 - термокаталитический датчик взрывоопасных газов и паров с калибровкой по пропану в пластмассовом корпусе.
  • Сигнал-03.ДБ исп.1 - термокаталитический датчик взрывоопасных газов и паров с калибровкой по парам бензина в силуминовом корпусе.
  • Сигнал-03.ДБ исп.2 - термокаталитический датчик взрывоопасных газов и паровс калибровкой по парам бензина в пластмассовом корпусе.

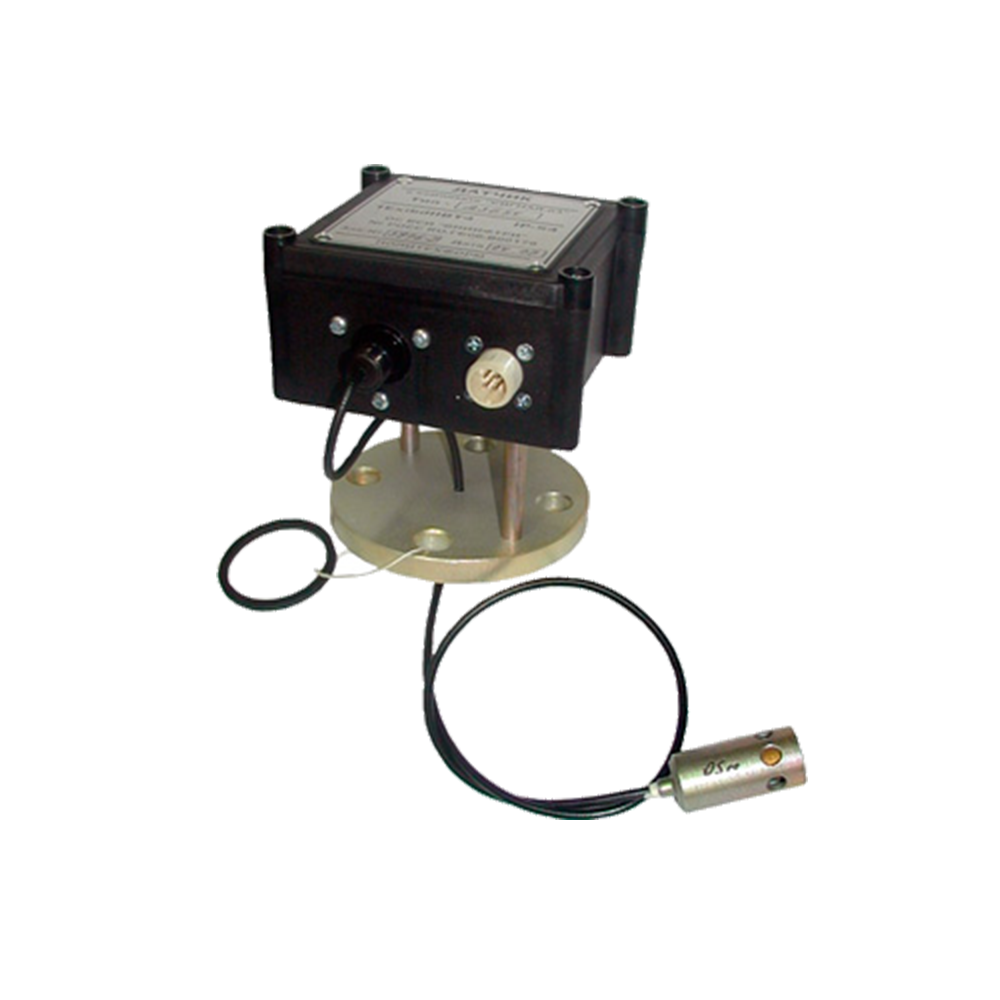

  • Сигнал-03.ДБФ исп.1- полупроводниковый датчик взрывоопасных газов и паров с калибровкой по парам бензина в азоте в силуминовом корпусе с фланцевым присоединением.
  • Сигнал-03.ДБФ исп.2 - полупроводниковый датчик взрывоопасных газов и паров с калибровкой по парам бензина в азоте в пластмассовом корпусе с фланцевым присоединением.
  • Сигнал-03.ДБФМ исп.1 - полупроводниковый датчик взрывоопасных газов и паров с калибровкой по парам бензина в азоте в силуминовом корпусе с фланцевым присоединением через металлорукав.
  • Сигнал-03.ДБФМ исп.2 - полупроводниковый датчик взрывоопасных газов и паров с калибровкой по парам бензина в азоте в пластмассовом корпусе с фланцевым присоединением через металлорукав.
  • Сигнал-03.ДА1 исп.1 - электрохимический датчик аммиака (0-100 мг/м3) в силуминовом корпусе.
  • Сигнал-03.ДА1 исп.2 - электрохимический датчик аммиака (0-100 мг/м3) в пластмассовом корпусе.
  • Сигнал-03.ДА2 исп.1 - электрохимический датчик аммиака (0-1000 мг/м3) в силуминовом корпусе.
  • Сигнал-03.ДА2 исп.2 - электрохимический датчик аммиака (0-1000 мг/м3) в пластмассовом корпусе.

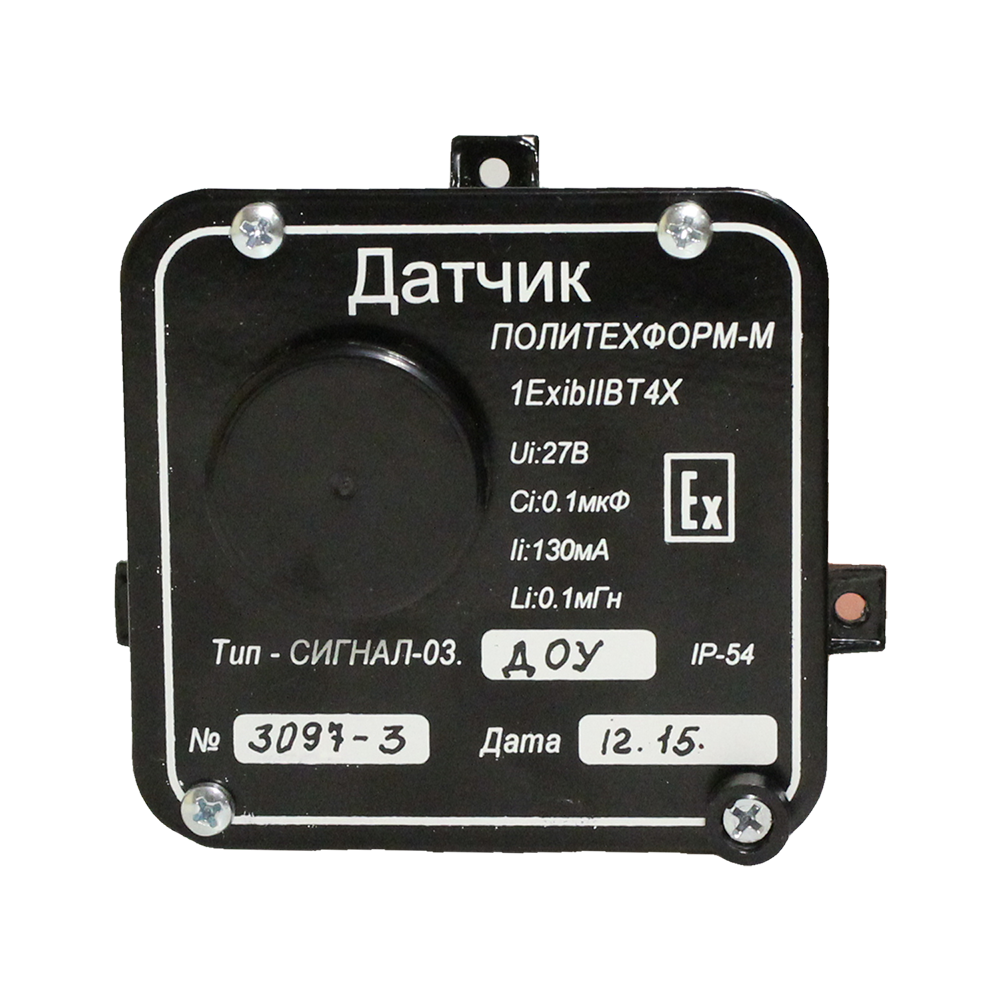

  • Сигнал-03.ДОУ исп.1 - электрохимический датчик оксида углерода в силуминовом корпусе.

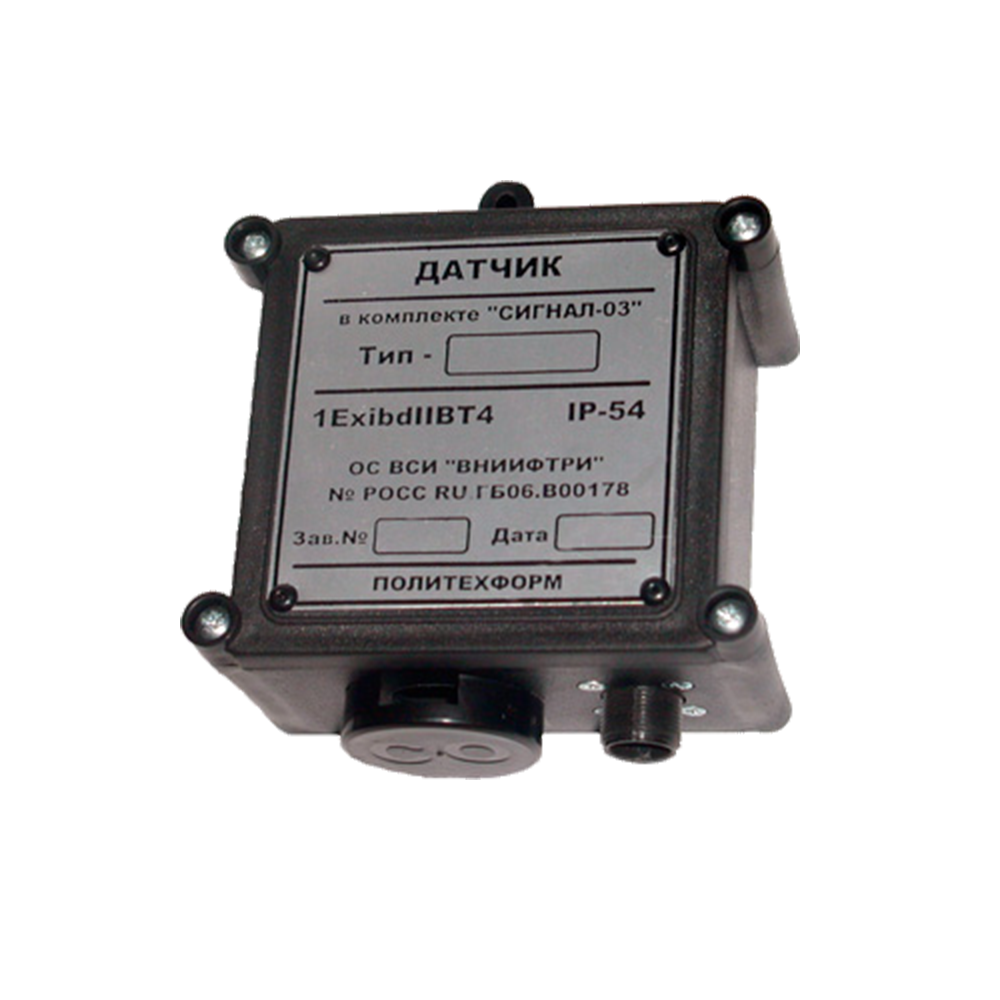

  • Сигнал-03.ДОУ исп.2 - электрохимический датчик оксида углерода в пластмассовом корпусе.
  • Сигнал-03.ДК исп.1 - электрохимический датчик кислорода в силуминовом корпусе.
  • Сигнал-03.ДК исп.2 - электрохимический датчик кислорода в пластмассовом корпусе.

Стандартный комплект поставки

Комплект поставки газоанализатора-сигнализатора Сигнал формируется из блоков, приведённых ниже, в соответствии с потребностью заказчика.

  • Блок информационный (К БИ может быть подключено до 4 датчиков любого типа).
  • Датчик Сигнал-03.ДМ, ДП, ДБ* от 0 до 4.
  • Датчик Сигнал-03.ДОУ* от 0 до 4.
  • Датчик Сигнал-03.ДА1 от 0 до 4.
  • Датчик Сигнал-03.ДА2* от 0 до 4.
  • Датчик Сигнал-03.ДБФ* от 0 до 4.
  • Датчик Сигнал-03.ДА* от 0 до 4.
  • Датчик Сигнал-03.ДК* от 0 до 4.
  • Вилка DB9M с корпусом от 1 до 4.
  • Розетка ОНЦ от 1 до 4.
  • Руководство по эксплуатации сигнализатора Сигнал-03 с Методикой поверки.

*Датчики сопровождаются Руководством по эксплуатации.
