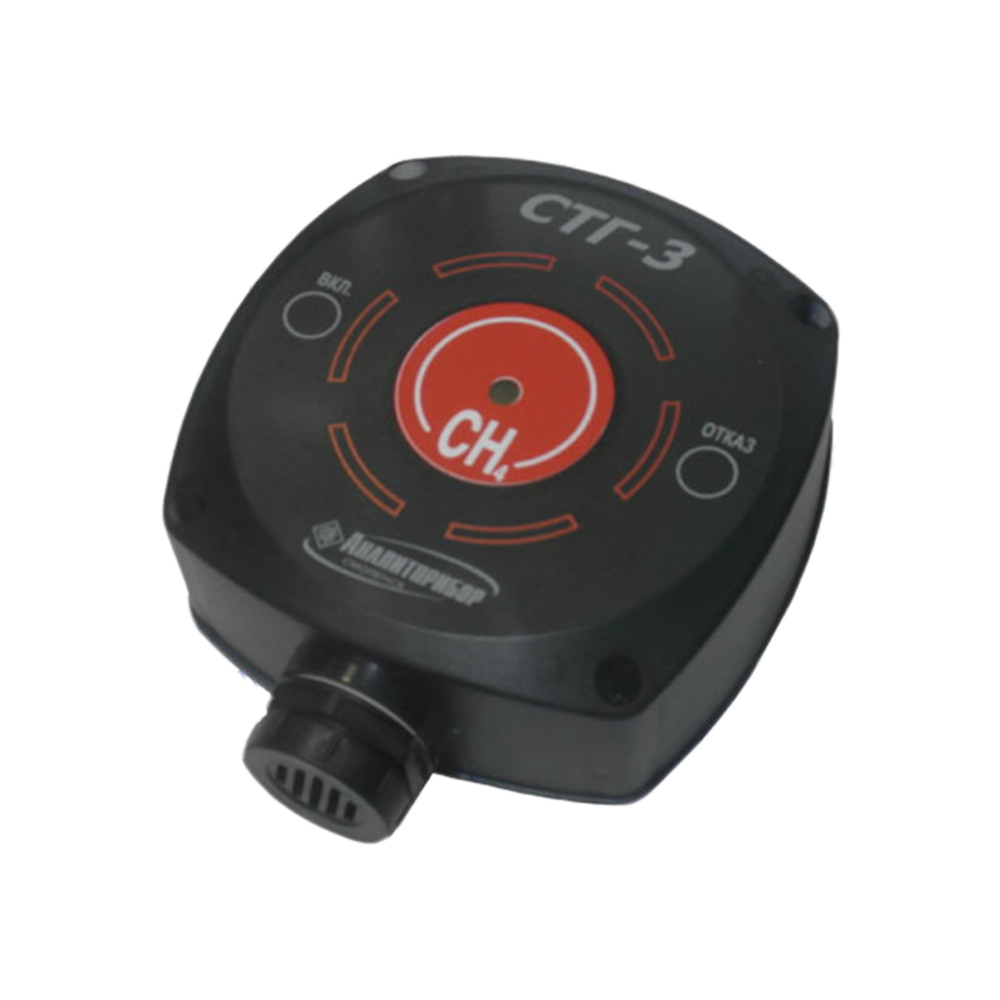

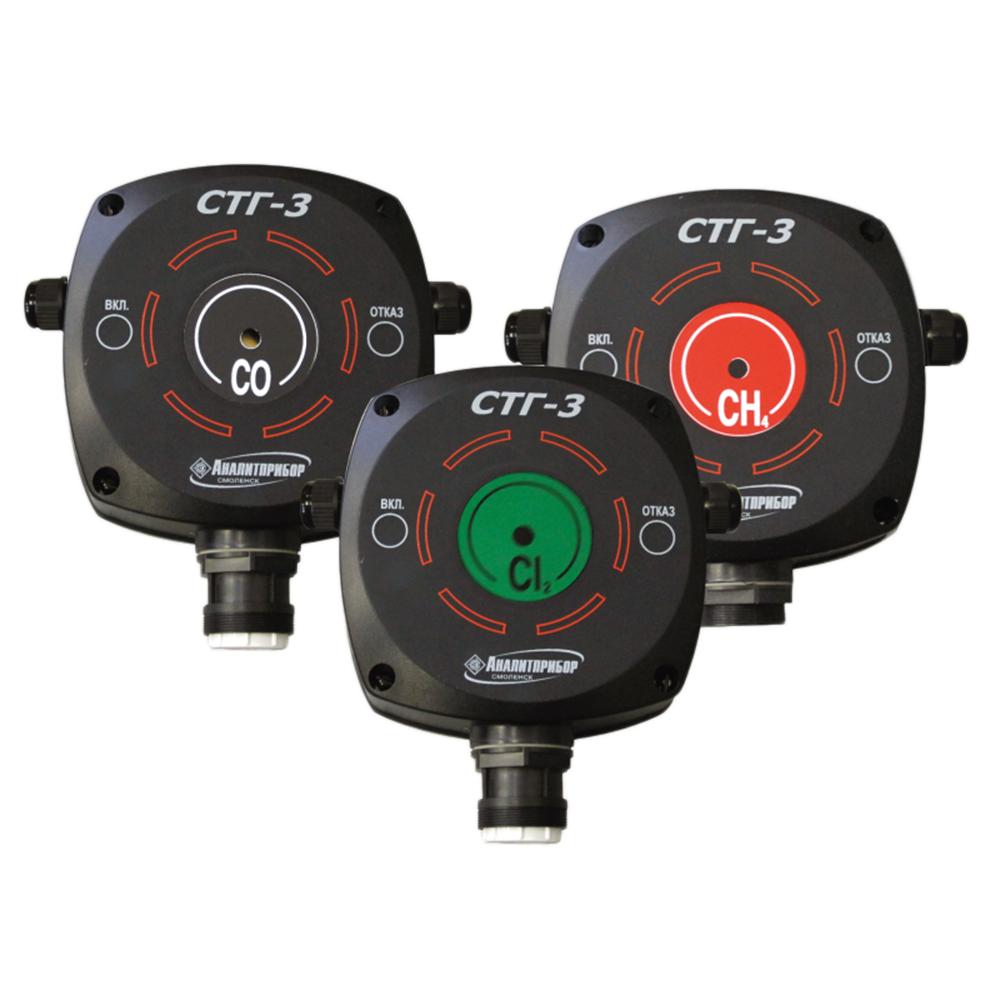

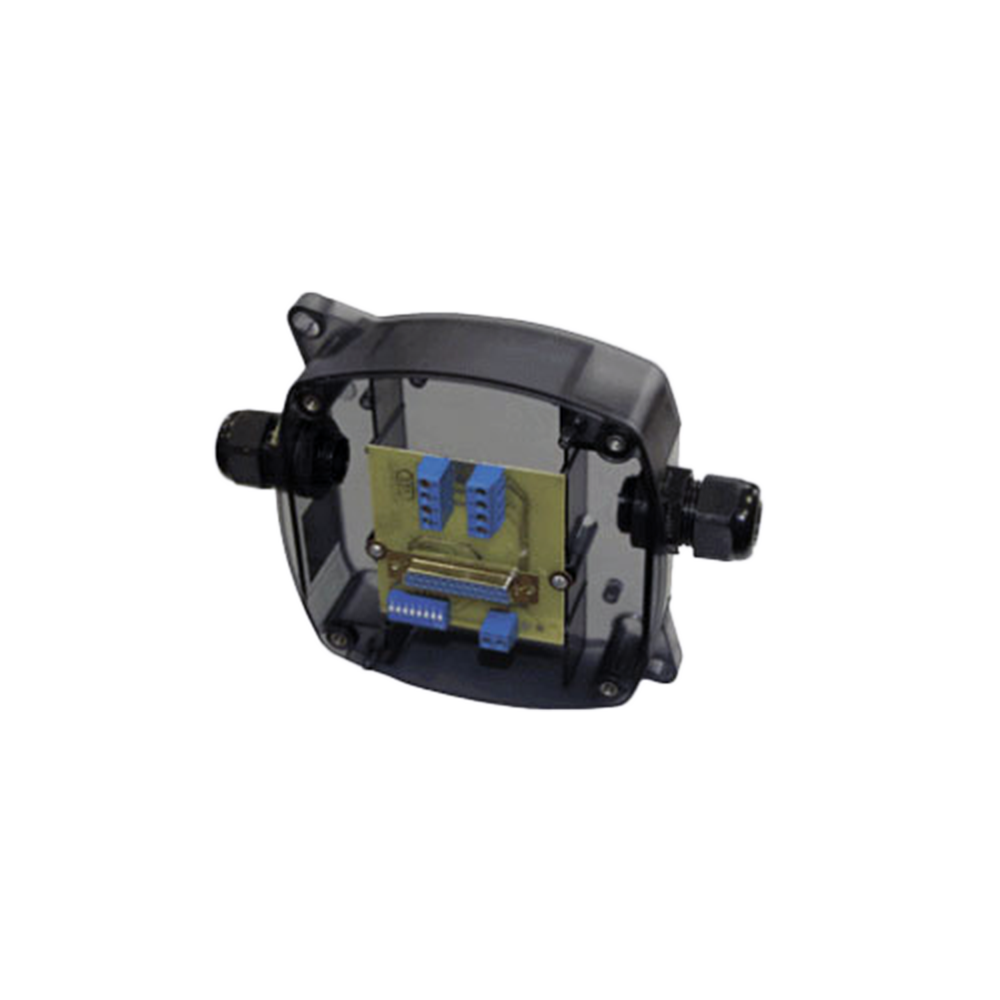

СТГ-3, СТГ-3И сигнализаторы токсичных и горючих газов

Скачать PDF

Область применения: Безопасность работ/Контроль ДВК горючих газов, Безопасность работ/Контроль ПДКр.з. вредных веществ, Безопасность работ/Контроль кислорода

Тип: Стационарный/Одноканальный

Количество каналов: 1

Режим работы: Непрерывный

Наименования контролируемых компонентов: C3H8 Пропан, C4H10 Бутан, CH4 Метан, CO Углерода оксид (Угарный газ), Cl2 Хлор, H2S Дигидросульфид (Сероводород), HCL Гидрохлорид (Хлороводород, соляная кислота), NH3 Аммиак, NO2 Азота диоксид, O2 Кислород, SO2 Серы диоксид (Ангидрид сернистый), Газ природный, Сумма горючих газов

Количество контролируемых компонентов (одним прибором): 1

Маркировка взрывозащиты: Нет

Цена (без учета НДС): 4660,00 - 11540,00 pуб.

Описание

Сигнализаторы​ СТГ-3, СТГ-3И предназначены для непрерывного автоматического контроля концентрации одного из вредных веществ (СО, H2S, SO2, Cl2, NH3, NO2, HCl), объемной доли кислорода (О2) и довзрывоопасных концентраций горючих газов (метана или пропан-бутановой смеси) в произвольной комбинации в воздухе.

Принцип действия сигнализаторов СТГ-3, СТГ-3И, в зависимости от контролируемых компонентов: термохимический - для горючих газов, электрохимический - для вредных веществ и кислорода.

Область применения сигнализаторов СТГ-3, СТГ-3И:

  • контроль параметров атмосферы промышленных и коммунально-бытовых помещений, оборудованных системами отопления;
  • холодильные установки;
  • гаражи и автопаркинги;
  • предприятия теплоэнергетики;
  • подземные коллекторы и тоннели;
  • предприятия водоснабжения (горводоканалы);
  • другие промышленные объекты, где возможны утечки токсичных и горючих газов.

Преимущества сигнализаторов СТГ-3, СТГ-3И:

  •  сокращение количества кабельных линий связи;
  •  возможность изменения пороговых значений;
  •  шлейфовое соединение датчиков (4-х проводная линия для 2-х пороговых систем, 3-х проводная для однопороговых);
  •  возможность одновременного контроля токсичных и горючих газов в произвольной комбинации;
  •  возможность подключения на один шлейф к БПС-3 до 16 датчиков на ДВК и 30 датчиков на ПДК рабочей зоны или комбинация датчиков (рассчитывается по потребляемой мощности);
  •  количество датчиков может быть увеличено при использовании источников питания большей мощности;
  •  длина линии связи до 1000 м;
  •  возможность передачи информации о концентрации контролируемых газов по RS485 с адресным указанием датчика;
  •  световая и звуковая сигнализация по месту установки датчиков;
  •  световая и звуковая сигнализация на блоке питания и сигнализации БПС-3;
  •  высокая степень защиты от пыли и влаги;
  • возможность калибровки датчиков по месту без демонтажа;
  • демонтаж датчика без нарушения целостности шлейфа.

Питание сигнализаторов СТГ-3, СТГ-3И осуществляется от внешнего источника постоянного тока от 10 до 36 В или от блока питания и сигнализации (исполнений СТГ-3 - от БПС-3, исполнений СТГ-3И - от БПС-3И).

Сигнализаторы в исполнении СТГ-3 имеют световую сигнализацию и выходное оптоэлектронное реле на каждый из порогов. Параметры “сухих” контактов реле: напряжение постоянного или переменного тока (50 Гц) - 40 В, ток - 0,2 А.

Сигнализаторы в исполнении СТГ-3И имеют световую и звуковую (85 Дб на расстоянии 1 м) сигнализацию и выходной адресный интерфейс.

Для контроля метрологических характеристик сигнализаторы имеют выходной сигнал напряжения постоянного тока от 0,4 до 2 В.

Наименование

Контролируе­мый компонент

Диапазон измерения, мг/м3

Порог1, мг/м3

Порог2, мг/м3

Участок диапазона измерений

Предел допускаемой основной погрешности

Время срабатывания сигнализации

Время прогрева, мин

СТГ-3-СО

СТГ-3-И-СО

СО

0 - 200

20

100

0 - 20

± 5 мг/м3

30

30

20 - 200

± 25 %

СТГ-3-H2S

СТГ-3-H2S

H2S

0 - 40

10

40

0 - 10

± 2 мг/м3

30

10 - 40

± (2 + 0,25(Свх-10)) мг/м3

СТГ-3-SO2

СТГ-3-SO2

SO2

0 - 20

10

20

0 - 10

± 2 мг/м3

30

10 - 20

± (2 + 0,25(Свх-10)) мг/м3

СТГ-3-Cl2

СТГ-3-Cl2

Cl2

0 - 25

1

5

0 - 1

± 0,25 мг/м3

30

1 - 25

± 25 %

СТГ-3-NH3-20

СТГ-3-NH3-20

NH3

0 - 20

20

60

0 - 20

± 5 мг/м3

60

СТГ-3-NH3-500

СТГ-3-И-NH3-500

20 - 500

-

500

20 - 500

± 25 %

СТГ-3-O2

СТГ-3-O2

O2

0 - 30 % об.

18 % об.

23 % об.

0 - 30

± 0,9 % об.

30

СТГ-3-NO2

СТГ-3-NO2

NO2

0 - 10

2

10

0 - 2

± 0,5 мг/м3

30

2 - 10

± (0,5 + 0,17(Свх-2)) мг/м3

СТГ-3-HCl

СТГ-3-HCl

HCl

5 - 30

5

25

5 - 30

± 25 %

60

60

СТГ-3-

СТГ-3-Eх

Взрывоопасные газы

0 - 50 % НКПР

10

20

0 - 50

± 5% НКПР

15

5

Средний срок службы датчика не менее 3 лет.

Технические характеристики

Пороги сигнализации

2 порога

Принцип работы Термохимический, электрохимический
Способ отбора пробы Диффузионный (конвекционный)
Выходные сигналы RS485, Релейный
Климатическое исполнение УХЛ1
Диапазон рабочих температур -40 °С ... +50 °С, (для СТГ-3-О2 и СТГ-3-И-О2: -20 °С ... +50 °С)
Исполнение по степени защиты IP20, IP65
Питание = 10...36 В
Габариты 200×135×180
Вес 0,8 кг

Структура обозначения, пример заказа

СТГ-3
И
CO

Обозначение контролируемого компонента

Шифр исполнения с цифровым интерфейсом RS485

Обозначение модели

Варианты исполнения

  • СТГ-3-СО
  • СТГ-3-И-СО
  • СТГ-3-H2S
  • СТГ-3-И-H2S
  • СТГ-3-SO2
  • СТГ-3-И-SO2
  • СТГ-3-Cl2
  • СТГ-3-И-Cl2
  • СТГ-3-NH3-20
  • СТГ-3-И-NH3-20
  • СТГ-3-NH3-500
  • СТГ-3-И-NH3-500
  • СТГ-3-И-O2
  • СТГ-3-И-O2
  • СТГ-3-NO2
  • СТГ-3-И-NO2
  • СТГ-3-HCl
  • СТГ-3-И-HCl
  • СТГ-3-Eх
  • СТГ-3-И-Eх

Стандартный комплект поставки

  • Газосигнализатор СТГ-3(И)
  • Комплект ЗИП
  • Эксплуатационная документация

Дополнительная комплектация, опции

  • Электрохимический датчик для замены отработавшего свой ресурс.
  • Термохимический датчик для замены отработавшего свой ресурс.
  • Индикатор расхода ИБЯЛ.418622.003-05.
  • Вентиль точной регулировки ИБЯЛ.306577.002.
  • Блок питания и сигнализации БПС-3 или БПС-3-И.
  • Ключи iButton для управления сигнализатором.
  • Генератор газовых смесей ГДП-102.
  • Источник микропотока (H2S, SO2, Cl2, NO2).
  • Баллоны с ПГС-ГСО.
  • Поверочный колпак.
