СТМ-30 сигнализаторы горючих газов стационарные

Скачать PDF

Область применения: Безопасность работ/Контроль ДВК горючих газов

Тип: Стационарный/Многоканальный

Количество каналов: 1584

Режим работы: Непрерывный

Наименования контролируемых компонентов: C1-C5 Углеводороды (в том числе сжиженный нефтяной газ), C2H2 Ацетилен, C2H3CL Хлорэтен (Винилхлорид), C2H3N Ацетонитрил (Уксусной кислоты нитрил, метилцианид, этанонитрил, цианометан), C2H4 Этен (Этилен), C2H4CL2 1,2-Дихлорэтан, C2H4O Ацетальдегид (Этаналь), C2H4O Эпоксиэтан (Этилена оксид, этиленоксид, оксиран, 1,2-эпоксиэтан), C2H5NO2 Нитроэтан, C2H6 Этан, C2H6O (C2H5OH) Этанол (Этиловый спирт), C3H3N Проп-2-енонитрил (Акрилонитрил, винилцианид), C3H4O Проп-2ен-1-аль (Акролеин), C3H6 Пропен (Пропилен), C3H6O 1,2-Эпоксипропан (Пропиленоксид), C3H6O Пропан-2-он (Ацетон, Диметилкотон), C3H6O Спирт непредельного ряда (Аллиловый спирт), C3H8 Пропан, C3H8O2 Диметокси метан (Метилаль), C3H8O Пропан-1-ол (Пропиловый спирт), C4H6 Бута-1,3-диен (Дивинил, эритрен, винилэтилен), C4H8 Бутен (Бутилен), C4H8 Изобутилен, C4H8O Бутан-2-он (Метилэтилкетон), C4H10 Бутан, C4H10 Изобутан, C4H10O2 2-Этоксиэтанол (Этилцеллозольв), C4H10O Бутан-1-ол (Бутанол, бутиловый спирт), C4H10O Бутан-2-ол (Изобутанол), C4H10O Этоксиэтан (Диэтиловый эфир), C4Н8O2 1,4-Диоксан, C5H4O2 Фуран-2-альдегид (Фурфурол), C5H6 Циклопентадиены (Циклопента-1,3-диен ), C5H8 2-Метилбута-1,3-диен (Изопрен), C5H10 Амилен (Циклопентан), C5H12 Изопентан (2-метилбутан), C5H12 Пентан, C5H12O Пентан-1-ол (Спирт амиловый), C5Н8О2 Метил-2-метилпроп-2-еноат (Метилметакрилат, метиловый эфир метакриловой кислоты), C6H6 Бензол, C6H6CO Бензальдегид, C6H6O Гидроксибензол (Фенол), C6H7N Аминобензол (Анилин), C6H10O Циклогексанон, C6H12 Циклогексан, C6H12O2 4,4 Диметил-1,3-диоксан, C6H14 Гексан, C6H14О 2,2-Оксибиспропан (2-(1-Метилэтокси)пропан, Диизопропиловый эфир), C6H15N Триэтиламин (N,N-Диэтилэтанамин), C7H8 Метилбензол (Толуол), C7H16 Гептан, C7Н8О Гидроксиметилбензол (Крезолы, смесь изомеров м-, o-, n-), C8H8 Этенилбензол (Стирол), C8H10 Диметилбензол (Ксилолы, смесь изомеров м-, o-, n-), C8H10 Этилбензол, C8H18 Октан, C9H20 Нонан, C10H22 Декан, CH2O2 Метановая кислота (Муравьиная кислота), CH2O Формальдегид, CH3OH Метанол (Метиловый спирт), CH4 Метан, H2 Водород, Бензин, Газ природный, Дизельное топливо, Керосин, Растворители, Скипидар, Сольвент - нафта, Сумма горючих газов, Уайт-спирит

Количество контролируемых компонентов (одним прибором): Совокупность горючих газов и паров

Маркировка взрывозащиты: 1ExibIICT3, 1ExibdIICT6

Цена (без учета НДС): 24860,00-106568,00 руб.

Описание

Сигнализаторы СТМ-30 предназначены для непрерывного автоматического измерения довзрывоопасных концентраций одиночных горючих газов, паров горючих жидкостей и их совокупности в воздухе рабочей зоны и выдачи сигнализации о превышении установленных пороговых значений.

Стационарные газоанализаторы СТМ-30 являются сигнализаторами совокупности компонентов. Поверочным компонентом является метан (CH4) или гексан (C6H14).

Перечень веществ, контролируемых сигнализаторами СТМ-30.

Сигнализаторы СТМ применяются для контроля воздуха рабочей зоны помещений и открытых площадок взрыво- и пожароопасных химических, нефтехимических и нефтеперерабатывающих производств, других отраслей промышленности в условиях макроклиматических районов с умеренным и холодным климатом.

СТМ-30 используются в следующих областях:

  •  Газо- и нефтепроводы.
  •  В процессе газо- и нефтедобычи.
  •  В автомобильных и газовых хозяйствах, на заправках.
  •  На предприятиях различных отраслей промышленности (канализационные участки, котельные, окрасочные участки).
  •  На лакокрасочных производствах.
  •  На складах ГСМ (на железной дороге, в портах, на нефтебазах и пр.).
  •  На танкерах и иных судах.

Условное наименование сигнализаторов

БСП

БД

ВД

Габаритные размеры, мм

Масса, кг

Габаритные размеры, мм

Масса, кг

Габаритные размеры, мм

Масса, кг

СТМ-30,  СТМ-30-01

303х56х232

1,9

270х130х105

1,5

-

-

СМТ-30-02, СТМ-30-03

264х100х105

2,0

130х65х205

1,0

СТМ-30-04, СТМ-30-05

200х180х155

2,9

200х180х155

2,9

СТМ-30-06, СТМ-30-07

266х100х205

2,4

130х65х205

1,0

СТМ-30-50, СТМ-30-54

270х130х105

1,5

-

-

СТМ-30-51, СТМ-30-55

264х100х105

2,0

130х65х205

1,0

СТМ-30-52, СТМ-30-56

266х100х105

2,4

130х65х205

2,9

СТМ-30-53, СТМ-30-57

200х180х155

2,9

-

-

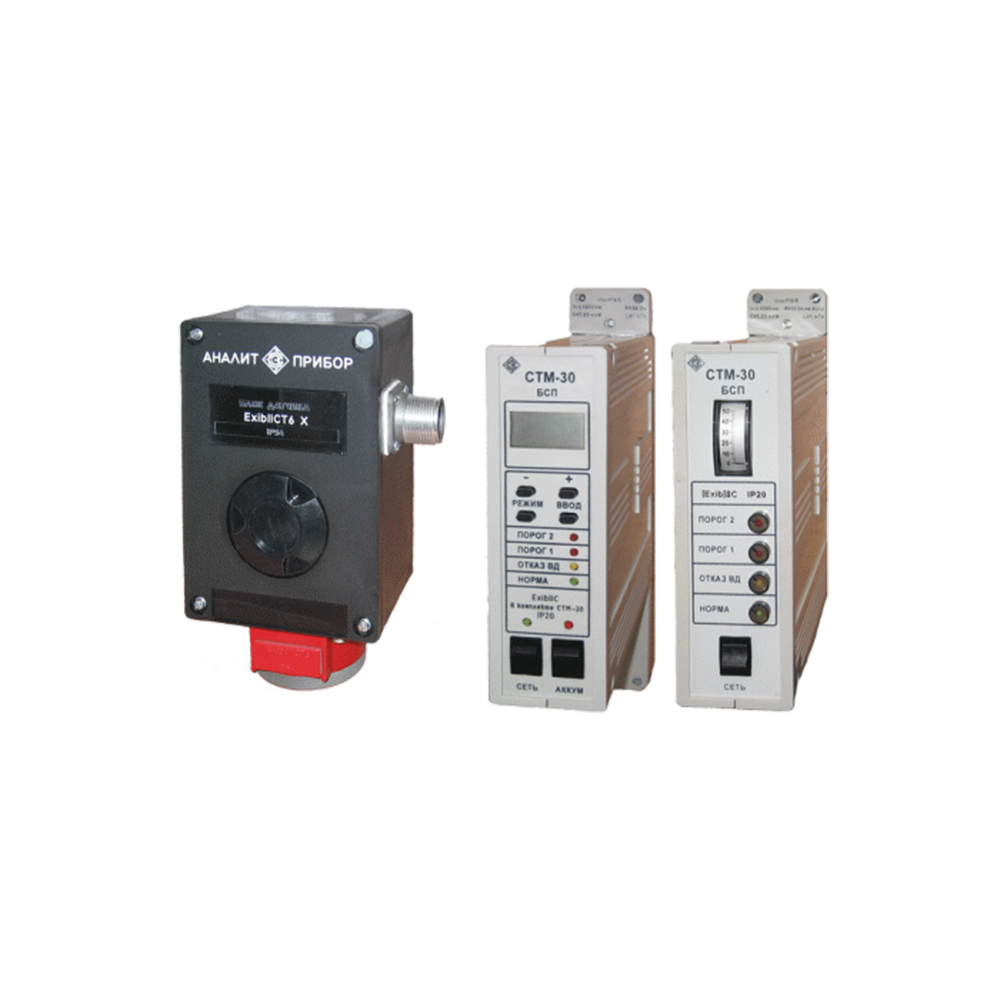

Конструктивно сигнализатор горючих газов СТМ-30 состоит из следующих блоков:

  • Блока датчика (БД).
  • Блока сигнализации и питания (БСП).
  • Блока обработки информации (БОИ).

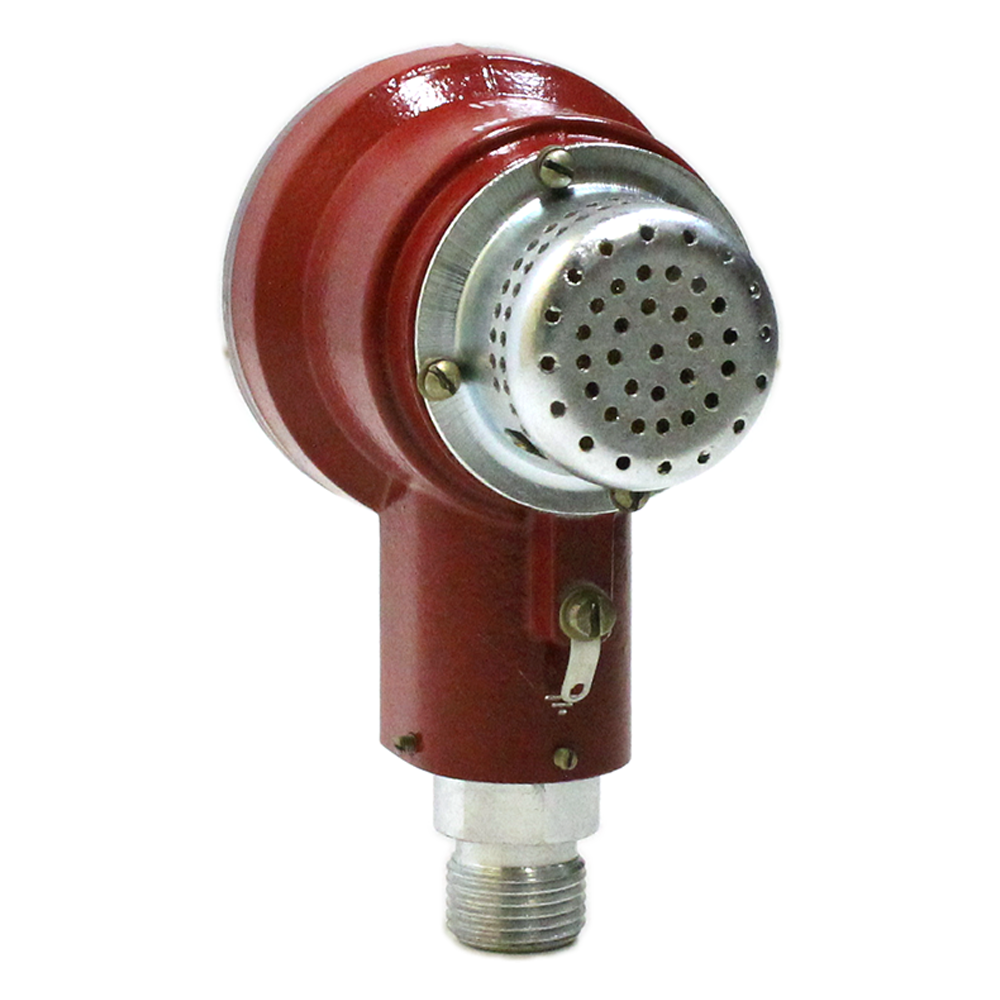

Блок датчика БД производит измерение, осуществляет индикацию текущей концентрации контролируемых газов в месте монтажа и передает нормированный сигнал на БСП по двухпроводной линии связи. Блок датчика БД может иметь либо встроенный в него датчик, либо выносной датчик (ВД). Выносной датчик может быть либо с диффузионной подачей пробы, либо с принудительной. ВД с принудительной подачей пробы выполнен в виде панели для щитового монтажа. На панели размещены датчик, кран трехходовой, индикатор расхода, эжектор воздушный. Принудительная подача пробы обеспечивается воздушным эжектором, питающимся от линии сжатого воздуха, присоединяемой к ниппелю на обратной стороне панели блока датчика.

Блок сигнализации и питания БСП обрабатывает информацию, поступающую с БД, отображает текущую измеренную концентрацию, подает световой сигнал и коммутирует «сухие» контакты реле при достижении пороговых уровней концентрации и при отказе датчика.

Блок обработки информации БОИ осуществляет сбор данных, поступающих от БСП (в количестве 1- 16), накапливает, хранит и передает обработанную информацию в информационную систему через цифровой интерфейс RS-485 и/или RS-232.

Конструкция сигнализатора СТМ-30 предусматривает возможность объединения измерительных каналов в единую информационную систему, содержащую до 99 блоков БОИ (до 1584 точек контроля - датчиков).

ВД и БД сигнализаторов могут эксплуатироваться во взрывоопасных зонах помещений и наружных установок. БСП и БОИ сигнализаторов должны устанавливаться за пределами взрывоопасных зон.

Первичным преобразователем (сенсором) в СТМ-30 является термохимический датчик (ТХД), принцип действия которого основан на окислении горючего газа на поверхности катализатора, электрически нагреваемого до температуры +450...+550 °С. Окисление приводит к повышению температуры чувствительного элемента, пропорциональному содержанию определяемого горючего газа. Конструктивно датчик состоит из двух чувствительных элементов, установленных близко друг от друга, один из элементов – рабочий, а второй - сравнительный. Рабочий и сравнительный чувствительные элементы электрически подобны другу, однако сравнительный чувствительный элемент не изменяет свою температуру и, следовательно, свое электрическое сопротивление при контакте с горючим газом. Чувствительные элементы включены в мостовую схему. При этом влияние внешних воздействующих факторов, таких, как давление, температура и влажность окружающей среды компенсируются в пределах рабочего диапазона эксплуатации датчика.

Технические характеристики

Диапазоны измерений
Сумма горючих газов 0-50% НКПР (по поверочному компоненту)
Погрешность измерений
Сумма горючих газов ±5% НКПР (по поверочному компоненту)
Пороги сигнализации

Два порога в диапазоне от 1,5 до 51,2 % НКПР. Заводские настройки порогов: 7 % НКПР и 11 % НКПР (по метану). Для модификаций СТМ-30-30 и СТМ-30-31:  1 % об. и 2 % об. (по метану).

Принцип работы Термохимический
Способ отбора пробы Диффузионный (конвекционный), Принудительный/Встроенный побудитель расхода
Выходные сигналы RS232, RS485, Токовый 4-20 мА
Климатическое исполнение УХЛ1, УХЛ4.2
Диапазон рабочих температур +1...+50°С - для БСП и БОИ; -20...+50°С, -40...+50°С, -60...+50°С, +1...+150°С - для БД и ВД (в зависимости от исполнения)
Исполнение по степени защиты IP20, IP54
Питание = 24 В, ~ 220 В
Габариты БСП - 305х56х232 мм, БОИ - 303х118х230 мм, БД - 183х106х100 мм, ВД с дифф. подачей - 64х72х36 мм, ВД с принуд. подачей - 260х106х100 мм
Вес БСП - 1,9 кг, БОИ - 2,2 кг, БД - 1,5 кг, ВД с дифф. подачей - 0,4 кг, ВД с принуд. подачей - 2,5 кг

Варианты исполнения

Децимальный номер исполнения

Условное обозна-чение исп.

Вид
климати-ческого исполнения по
ГОСТ
15150-69

Кол-во жил кабеля связи БСП с БД (ВД)

Нали-
чие цифро-
вой индика-ции

Диапазон рабочих температуры окружающей среды, °С

БСП

БД со встроеным датчиком с диффузионной подачей пробы

ВД с диффузи-онной подачей пробы

ВД с диффу-зионной подачей пробы высокотем-пературный

ВД с принуди-тельной подачей пробы

ВД или БД

БСП



ИБЯЛ.424339.001

СТМ-30

УХЛ1

УХЛ4.2

2

БД, БСП

+1...+50

-40...+50

-

-

-

-01

СТМ-30-01

БД, БСП

-

-

-

-02

СТМ-30-02

БД, БСП

-

-40...+50

-

-

-03

СТМ-30-03

БД, БСП

-

-

-

-04

СТМ-30-04

БД, БСП

-

-

-

+1...+50

-05

СТМ-30-05

БД, БСП

-

-

-

-06

СТМ-30-06

БД, БСП

-

-

+1...+150

-

-07

СТМ-30-07

БД, БСП

-

-

-

-50

СТМ-30-50

УХЛ1

УХЛ4.2

3

-

+1...+50

-40...+50

-

-

-

-51

СТМ-30-51

-

-60...+50

-

-

-52

СТМ-30-52

-

-

+1...+150

-

-53

СТМ-30-53

-

-

-

+1...+50

-54

СТМ-30-54

-40...+50

-

-

-

-55

СТМ-30-55

-

-60...+50

-

-

-56

СТМ-30-56

-

-

+1...+150

-

-57

СТМ-30-57

-

-

-

+1...+50

Примечания:

  • Индикация на БСП исполнений СТМ-30-54…СТМ-30-57 – стрелочная.
  • У исполнений СТМ-30, СТМ-30-01, СТМ-30-50, СТМ-30-54 в БД встроенный датчик.

Стандартный комплект поставки

  • Сигнализатор СТМ-30.
  • Комплект ЗИП.
  • Комплект монтажных частей.
  • Ведомость эксплуатационных документов.
  • Комплект эксплуатационных документов.

Дополнительная комплектация, опции

  • Вентиль точной регулировки ИБЯЛ.306249.006.
  • Индикатор расхода ИБЯЛ.418622.003-01.
  • Баллоны с ГСО-ПГС для градуировки и поверки сигнализаторов.
  • Фильтр воздуха ИБЯЛ.418312.027 для сигнализаторов с принудительной подачей контролируемой среды для очистки сжатого воздуха до класса «5».
  • Фильтры-поглотители агрессивных веществ и каталитических ядов ИБЯЛ.061425.004.
  • Модификации СТМ-30, СТМ-30-02, СТМ-30-04, СТМ-30-06 могут комплектоваться блоком обмена информации БОИ ИБЯЛ.413411.028, предназначенным для автоматизированной обработки сигнала БСП и связи с другими БОИ.
