СТМ-30М сигнализаторы горючих газов стационарные

Скачать PDF

Область применения: Безопасность работ/Контроль ДВК горючих газов

Тип: Стационарный/Одноканальный

Режим работы: Непрерывный

Наименования контролируемых компонентов: C1-C5 Углеводороды (в том числе сжиженный нефтяной газ), C2H2 Ацетилен, C2H3CL Хлорэтен (Винилхлорид), C2H3N Ацетонитрил (Уксусной кислоты нитрил, метилцианид, этанонитрил, цианометан), C2H4 Этен (Этилен), C2H4CL2 1,2-Дихлорэтан, C2H4O2 Этановая кислота (Уксусная кислота), C2H4O Эпоксиэтан (Этилена оксид, этиленоксид, оксиран, 1,2-эпоксиэтан), C2H5NO2 Нитроэтан, C2H6 Этан, C2H6O (C2H5OH) Этанол (Этиловый спирт), C3H3N Проп-2-енонитрил (Акрилонитрил, винилцианид), C3H4O Проп-2ен-1-аль (Акролеин), C3H6 Пропен (Пропилен), C3H6O 1,2-Эпоксипропан (Пропиленоксид), C3H6O Пропан-2-он (Ацетон, Диметилкотон), C3H6O Спирт непредельного ряда (Аллиловый спирт), C3H8 Пропан, C3H8O2 Диметокси метан (Метилаль), C3H8O Пропан-1-ол (Пропиловый спирт), C4H6 Бута-1,3-диен (Дивинил, эритрен, винилэтилен), C4H8 Бутен (Бутилен), C4H8 Изобутилен, C4H8O Бутан-2-он (Метилэтилкетон), C4H10 Бутан, C4H10 Изобутан, C4H10O2 2-Этоксиэтанол (Этилцеллозольв), C4H10O Бутан-1-ол (Бутанол, бутиловый спирт), C4H10O Бутан-2-ол (Изобутанол), C4H10O Этоксиэтан (Диэтиловый эфир), C4Н8O2 1,4-Диоксан, C5H4O2 Фуран-2-альдегид (Фурфурол), C5H6 Циклопентадиены (Циклопента-1,3-диен ), C5H8 2-Метилбута-1,3-диен (Изопрен), C5H10 Амилен (Циклопентан), C5H12 Изопентан (2-метилбутан), C5H12 Пентан, C5H12O Пентан-1-ол (Спирт амиловый), C5Н8О2 Метил-2-метилпроп-2-еноат (Метилметакрилат, метиловый эфир метакриловой кислоты), C6H6 Бензол, C6H6CO Бензальдегид, C6H6O Гидроксибензол (Фенол), C6H7N Аминобензол (Анилин), C6H10O Циклогексанон, C6H12 Циклогексан, C6H12O2 4,4 Диметил-1,3-диоксан, C6H14 Гексан, C6H14О 2,2-Оксибиспропан (2-(1-Метилэтокси)пропан, Диизопропиловый эфир), C6H15N Триэтиламин (N,N-Диэтилэтанамин), C7H8 Метилбензол (Толуол), C7H16 Гептан, C7Н8О Гидроксиметилбензол (Крезолы, смесь изомеров м-, o-, n-), C8H8 Этенилбензол (Стирол), C8H10 Диметилбензол (Ксилолы, смесь изомеров м-, o-, n-), C8H10 Этилбензол, C8H18 Октан, C9H20 Нонан, C10H22 Декан, CH2O2 Метановая кислота (Муравьиная кислота), CH2O Формальдегид, CH3OH Метанол (Метиловый спирт), CH4 Метан, H2 Водород, Бензин, Газ природный, Дизельное топливо, Керосин, Растворители, Скипидар, Сольвент - нафта, Сумма горючих газов, Уайт-спирит

Количество контролируемых компонентов (одним прибором): Совокупность горючих газов и паров

Маркировка взрывозащиты: 1ExdIICT4, 1ExibIIBT6, 1ExibIIВT3

Цена (без учета НДС): 26710,00-62068,00 руб.

Описание

Cигнализаторы СТМ-30М предназначены для автоматического постоянного контроля довзрывоопасных концентраций одиночных горючих газов, паров горючих жидкостей и их совокупности в воздухе рабочей зоны, и выдачи сигнала о превышении установленных пороговых значений.

Стационарные сигнализаторы СТМ-30М являются сигнализаторами совокупности компонентов. Поверочным компонентом, в зависимости от исполнения, является метан (CH4) или гексан (C6H14).

Перечень веществ, контролируемых сигнализаторами СТМ-30М.

Сигнализаторы горючих газов СТМ применяются для контроля воздуха рабочей зоны помещений и открытых площадок взрыво- и пожароопасных химических, нефтехимических и нефтеперерабатывающих производств, других отраслей промышленности в условиях макроклиматических районов с умеренным и холодным климатом.

Особенности сигнализатора СТМ-30М:

  •  Более 140 контролируемых веществ.
  •  Наличие высокотемпературного исполнения (температура контролируемой среды до +180 °С).
  •  Возможность контроля ДВК каталитических ядов (винилхлорида и дихлорэтана).
  •  Возможность создания многоканальных систем с передачей сигнала по каналу RS485.
  •  Для контроля тяжелых фракций имеются исполнения с калибровкой по гексану.

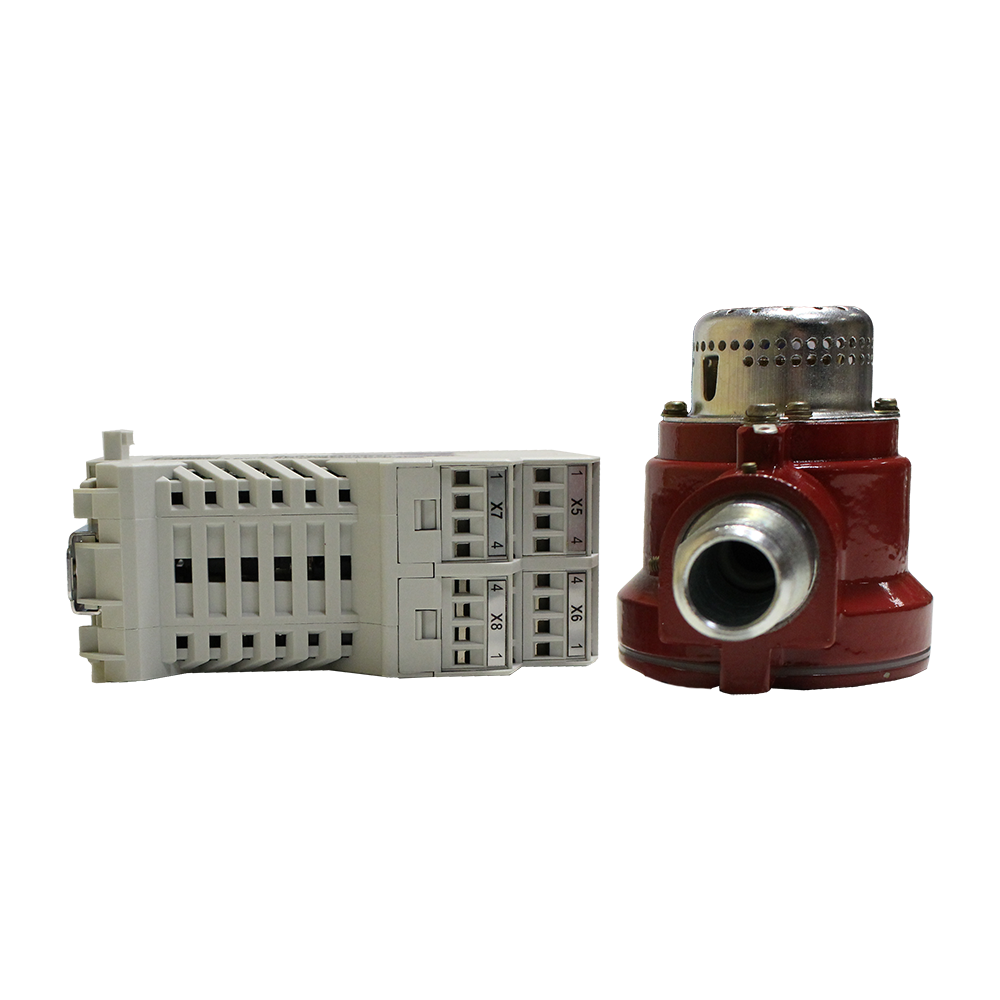

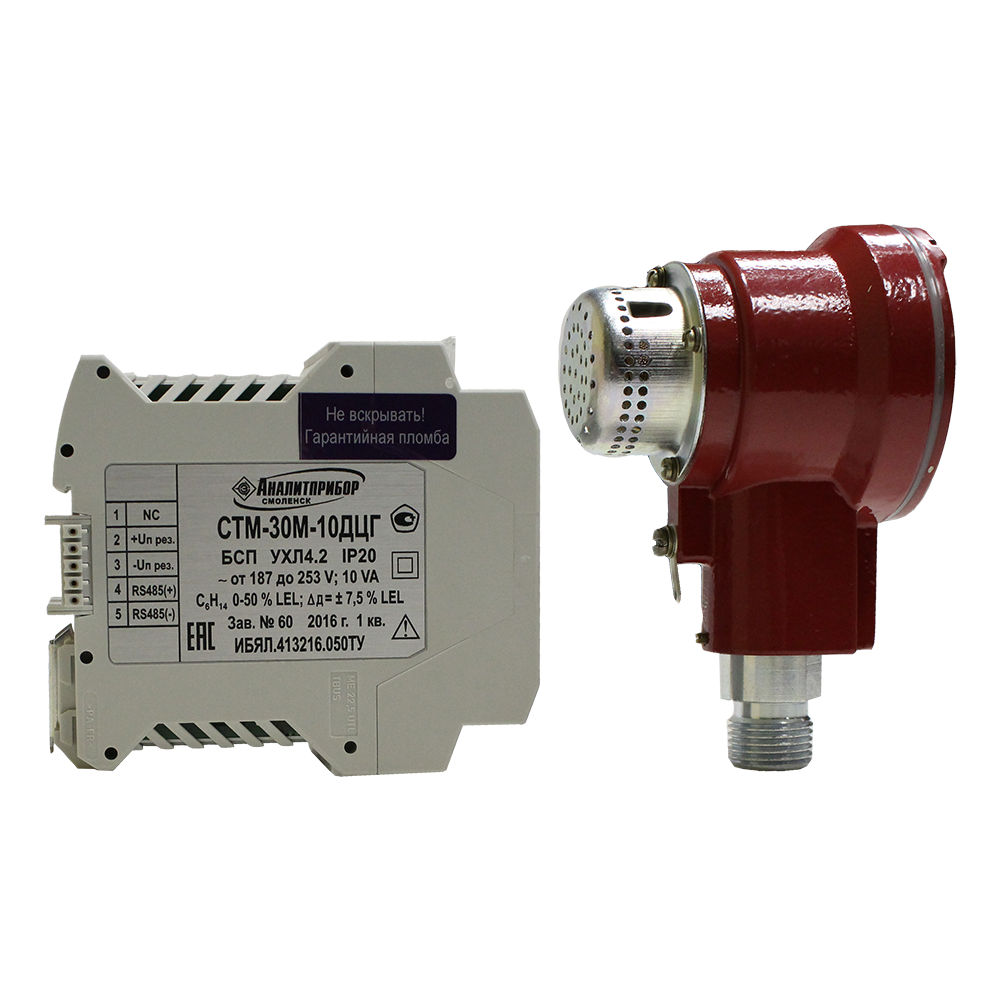

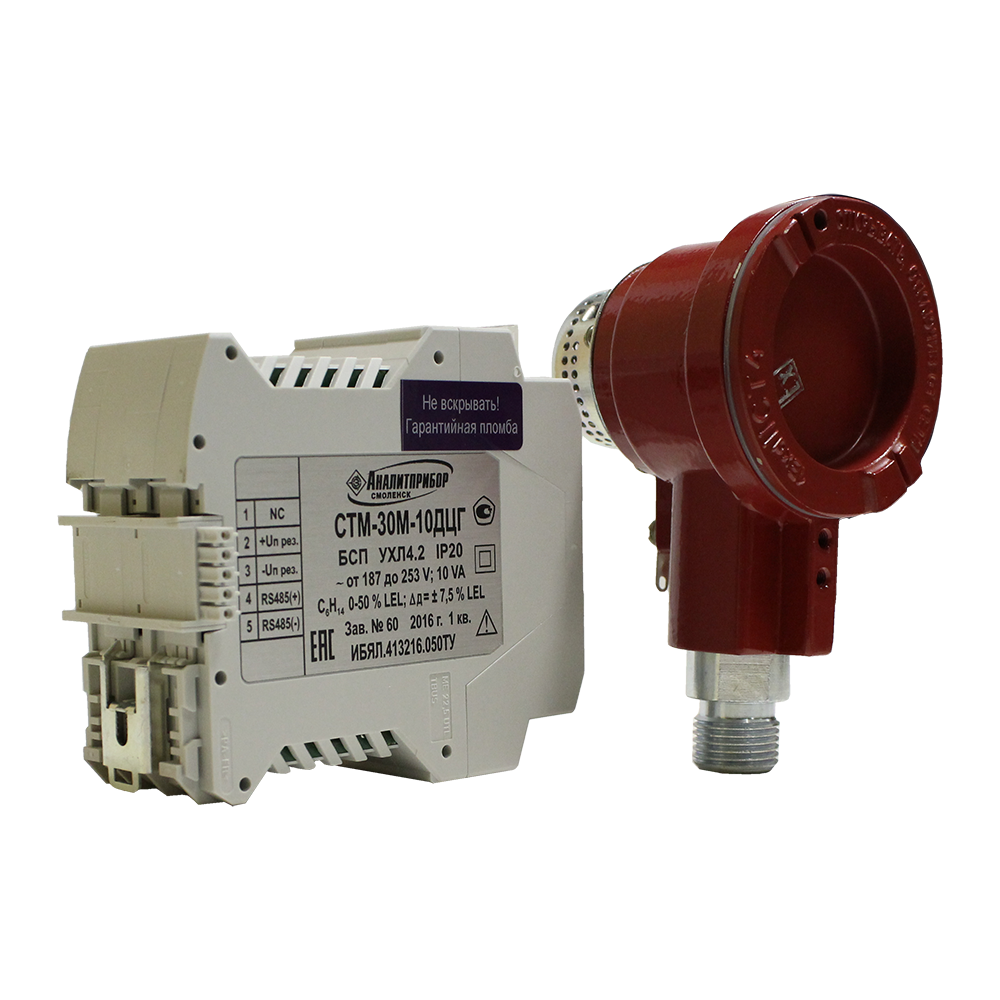

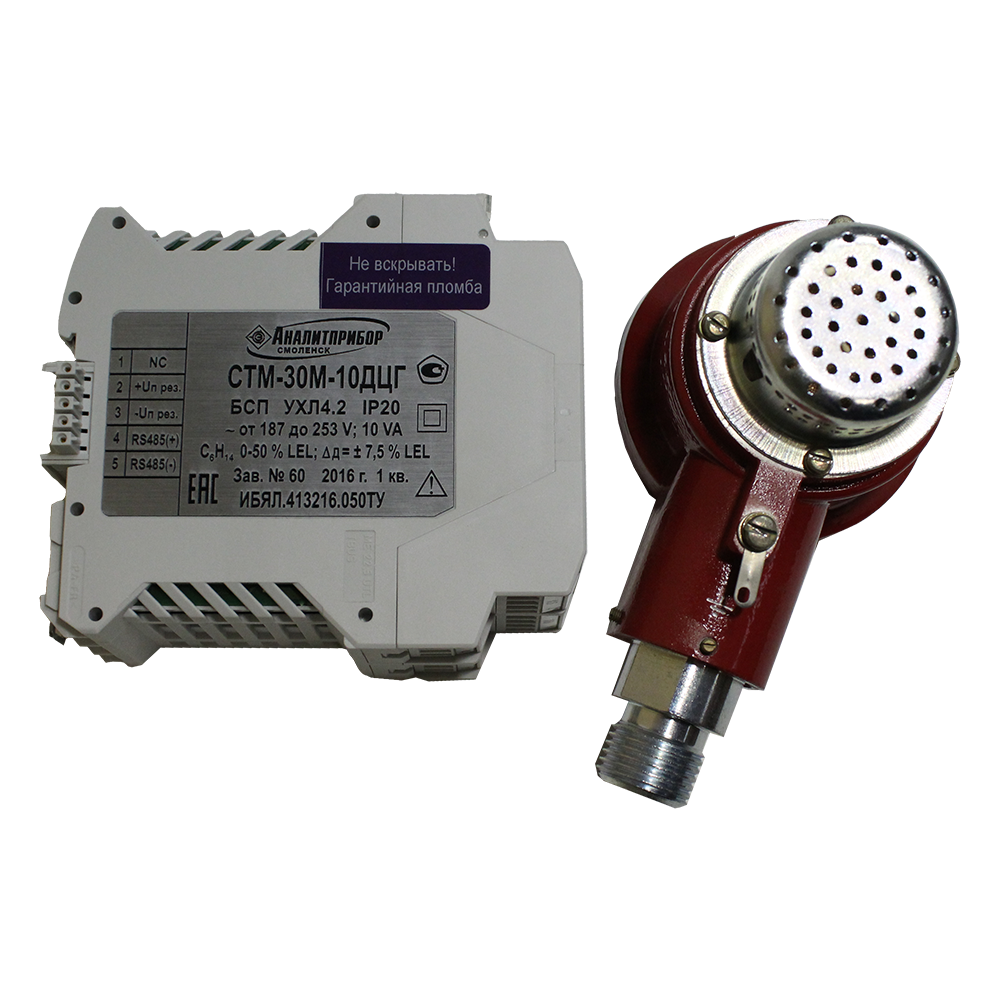

Конструктивно сигнализатор горючих газов СТМ-30М состоит из блока сигнализации и питания (БСП) и блока датчика (БД). В свою очередь, блок датчика БД может иметь либо встроенный в него датчик, либо выносной датчик (ВД). Выносной датчик может быть либо с диффузионной подачей пробы, либо с принудительной. ВД с принудительной подачей пробы выполнен в виде панели для щитового монтажа. На панели размещены датчик, кран трехходовой, индикатор расхода, эжектор воздушный. Принудительная подача пробы обеспечивается воздушным эжектором, питающимся от линии сжатого воздуха, присоединяемой к ниппелю на обратной стороне панели блока датчика.

ВД и БД сигнализаторов могут эксплуатироваться во взрывоопасных зонах помещений и наружных установок. БСП сигнализаторов должны устанавливаться за пределами взрывоопасных зон.

Первичным преобразователем (сенсором) в СТМ-30М является термохимический датчик (ТХД), принцип действия которого основан на окислении горючего газа на поверхности катализатора, электрически нагреваемого до температуры +450...+550 °С. Окисление приводит к повышению температуры чувствительного элемента, пропорциональному содержанию определяемого горючего газа. Конструктивно датчик состоит из двух чувствительных элементов, установленных близко друг от друга, один из элементов – рабочий, а второй - сравнительный. Рабочий и сравнительный чувствительные элементы электрически подобны другу, однако сравнительный чувствительный элемент не изменяет свою температуру и, следовательно, свое электрическое сопротивление при контакте с горючим газом. Чувствительные элементы включены в мостовую схему. При этом влияние внешних воздействующих факторов, таких, как давление, температура и влажность окружающей среды компенсируются в пределах рабочего диапазона эксплуатации датчика

Сигнализаторы СТМ-30М выполняют следующие функции:

  • Выдачу непрерывной световой сигнализации "НОРМА" на БСП, свидетельствующей о нормальной работе сигнализаторов (зеленого свечения - при электропитании от основного источника электропитания, желтого свечения – при электропитании от резервного источника электропитания).
  • Выдачу сигнализации "ПОРОГ1" на БСП – непрерывной световой сигнализации красного цвета, если содержание определяемых компонентов в контролируемой среде достигло порога срабатывания сигнализации "ПОРОГ1".
  • Выдачу сигнализации "ПОРОГ2" на БСП – непрерывной световой сигнализации красного цвета, если содержание определяемых компонентов в контролируемой среде достигло порога срабатывания сигнализации "ПОРОГ2".
  • Выдачу непрерывной световой сигнализации желтого цвета "ОТКАЗ" на БСП при неисправности сигнализаторов (обрыв или короткое замыкание чувствительных элементов ТХД, обрыв или короткое замыкание в линии связи БСП с БД).
  • Замыкание на БСП нормально разомкнутых «сухих» контактов соответствующих реле при срабатывании на БСП сигнализации "ПОРОГ1", "ПОРОГ2", "ОТКАЗ".
  • Индикацию измеренного значения довзрывоопасных концентраций горючих газов и паров на БСП и БД (в модификациях с цифровым индикатором).
  • Индикацию "РЕЖИМ" на БСП, свидетельствующую о нахождении сигнализатора в специальном режиме (для сигнализаторов без цифровой индикации - световую зеленого цвета, для сигнализаторов с цифровой индикацией – символьные обозначения на табло).
  • Замыкание нормально разомкнутых «сухих» контактов реле "РЕЖИМ" на БСП при переходе сигнализатора в специальный режим.
  • Формирование выходного сигнала постоянного тока 4-20 мА пропорционального содержанию определяемых компонентов в контролируемой среде.
  • Замыкание на БСП нормально-разомкнутых контактов реле «СТАТУС» при подаче напряжения питания.

Сигнализаторы СТМ-30М имеют канал связи с внешними устройствами (интерфейс RS485, протокол MODBUS RTU), обеспечивающий:

  • Передачу информации об измеренном значении содержания горючих газов.
  • Передачу информации об установленных значениях порогов и их срабатывании.
  • Передачу информации о возможных неисправностях.
  • Прием команд на установку значений порогов сигнализации по каждому порогу.

Технические характеристики

Диапазоны измерений
Сумма горючих газов 0-50% НКПР (по поверочному компоненту)
Погрешность измерений
Сумма горючих газов ±5% НКПР (по поверочному компоненту - метану) или ±7,5 % НКПР (по поверочному компоненту - гексану)
Пороги сигнализации

Два порога в диапазоне от 5 до 50 % НКПР. Заводские настройки порогов: 7 % НКПР и 11 % НКПР (с поверкой по метану); 10 % НКПР и 15 % НКПР (с поверкой по гексану).

Принцип работы Термохимический
Способ отбора пробы Диффузионный (конвекционный), Принудительный/Встроенный побудитель расхода
Выходные сигналы RS485, Токовый 4-20 мА
Климатическое исполнение УХЛ1, УХЛ4.2
Исполнение по степени защиты IP20, IP54
Питание = 24 В, ~ 220 В
Габариты БСП - 52х114х102 мм; БД - 180х125х270 мм или 202х59х162 мм, ВД - 74х93х74 мм или 199х147х176 мм (с принудительной подачей)
Вес БСП - 0,5 кг; БД - 1,1 кг; ВД - 0,9 кг или 3 кг (с принудительной подачей)

Структура обозначения, пример заказа

СТМ-30М
50
Д
Б
В
Н
М
Г

Шифр модификации с поверкой по гексану

Шифр "морского" исполнения (соответствует Правилам Морского и Речного Регистров)

Шифр низкотемпературного исполнения БСП

Шифр наличия выносного датчика у блока датчика

Шифр наличия цифровой индикации на БСП (Ц - есть, Б - нет)

Шифр способа подачи пробы (Д - диффузионный, П - принудительный)

Шифр исполнения

Наименование модели

Варианты исполнения

Децимальный номер

Обозначение

Поверочный компонент

Количество жил кабеля связи БСП с БД (ВД)

Наличие цифровой индикации на блоках

Диапазон температуры окружающей среды, °С

БСП

БД

ВД

ИБЯЛ.413216.050

СТМ-30М-00ДЦ

метан

2

БСП и БД

+1 ... +50

-40 ... +50

-

-02

СТМ-30М-02ДЦВ

метан

2

БСП и БД

+1 ... +50

-40 ... +50

40 ... +50

-04

СТМ-30М-04ПЦВ

метан

2

БСП и БД

+1 ... +50

+1 ... +50

+1 ... +50

-07

СТМ-30М-07ДЦВ

метан

2

БСП и БД

+1 ... +50

-20 ... +50

-20 ... +180

-10

СТМ-30М-10ДБ

метан

4

нет

+1 ... +50

-

-60 ... +50

-11

СТМ-30М-10ДЦ

метан

4

БСП

+1 ... +50

-

-60 ... +50

-12

СТМ-30М-10ДБГ

гексан

4

нет

+1 ... +50

-

-60 ... +50

-13

СТМ-30М-10ДЦГ

гексан

4

БСП

+1 ... +50

-

-60 ... +50

-14

СТМ-30М-10ПБ

метан

4

нет

+1 ... +50

+1 ... +50

-

-15

СТМ-30М-10ПЦ

метан

4

БСП

+1 ... +50

+1 ... +50

-

-16

СТМ-30М-10ПБГ

гексан

4

нет

+1 ... +50

+1 ... +50

-

-17

СТМ-30М-10ПЦГ

гексан

4

БСП

+1 ... +50

+1 ... +50

-

-18

СТМ-30М-10ТДЦ

метан

4

БСП

+1 ... +50

-

-60 ... +50

-19

СТМ-30М-10ТДЦГ

гексан

4

БСП

+1 ... +50

-

-60 ... +50

-20

СТМ-30М-10ТПЦ

метан

4

БСП

+1 ... +50

+1 ... +50

-

-21

СТМ-30М-10ТПЦГ

гексан

4

БСП

+1 ... +50

+1 ... +50

-

-22

СТМ-30М-10МДЦ

метан

4

БСП

+1 ... +50

-

-60 ... +50

-23

СТМ-30М-10МПЦ

метан

4

БСП

+1 ... +50

+1 ... +50

-

-24

СТМ-30М-10НДЦ

метан

4

БСП

-40 ... +50

-

-60 ... +50

-25

СТМ-30М-10НДЦГ

гексан

4

БСП

-40 ... +50

-

-60 ... +50

-50

СТМ-30М-50ДБ

метан

3

нет

+1 ... +50

-60 ... +50

-

-51

СТМ-30М-51ДБВ

метан

3

нет

+1 ... +50

-60 ... +50

-60 ... +50

-53

СТМ-30М-53ПБВ

метан

3

нет

+1 ... +50

+1 ... +50

+1 ... +50

  • Длина кабеля связи между БД и ВД для сигнализаторов: СТМ-30М-02ДЦВ, -04ПЦВ, -51ДБВ, -53ПБВ - 5 м; СТМ-30М-07ДЦВ - 15 м.
  • Кабель связи между БД и ВД для сигнализаторов СТМ-30М-07ДЦВ выполнен в металлорукаве.

Сигнализаторы относятся к взрывозащищённому электрооборудованию группы II по ГОСТ Р 52350.0-2005 и имеют маркировку взрывозащиты:

  • «1ExdIICT4» - ВД и БД сигнализаторов СТМ-30М-10 всех исполнений.
  • «1ExibIIВT6 X» - БД сигнализаторов СТМ-30М-02ДЦВ,- 04ПЦВ, -51ДБВ, -53ПБВ.
  • «1ExibdIIВT6 X» - БД сигнализаторов СТМ-30М-00ДЦ, -50ДБ.
  • «1ExibdIIВT6» - ВД сигнализаторов СТМ-30М-02ДЦВ,- 04ПЦВ, -51ДБВ, -53ПБВ.
  • «1ExibIIВT3 Х» - БД сигнализаторов СТМ-30М-07ДЦВ.
  • «1ExibdIIВT3» - ВД сигнализаторов СТМ-30М-07ДЦВ.
  • «[Exib]IIВ» - БСП сигнализаторов СТМ-30М-00ДЦ, -02ДЦВ,- 04ПЦВ, -07ДЦВ, -50ДБ, -51ДБВ, -53ПБВ.

Стандартный комплект поставки

  • Сигнализатор СТМ-30М.
  • Комплект ЗИП.
  • Комплект монтажных частей.
  • Ведомость эксплуатационных документов.
  • Комплект эксплуатационных документов.

Дополнительная комплектация, опции

  • Вентиль точной регулировки ИБЯЛ.306249.011.
  • Индикатор расхода ИБЯЛ.418622.003-01.
  • Баллоны с ПГС для градуировки и поверки сигнализаторов.
  • Фильтр-поглотитель агрессивных веществ и каталитических ядов ИБЯЛ.061425.012.
