ТГАЭС газоанализаторы стационарные взрывозащищенные оптические трассовые

Скачать PDF

Область применения: Безопасность работ/Контроль ДВК горючих газов

Тип: Стационарный/Одноканальный

Количество каналов: 1

Режим работы: Непрерывный

Наименования контролируемых компонентов: Сумма горючих газов

Количество контролируемых компонентов (одним прибором): 1

Маркировка взрывозащиты: 1ExdIICT4

Описание

Трассовый газоанализатор ТГАЭС представляет собой инфракрасный датчик «открытого пути», обеспечивающий непрерывный контроль довзрывоопасных концентраций (ДВК) углеводородных испарений и газов, таких как бутан, пропан, этан, метан и прочих продуктов нефтегазопереработки на удалении 5-200 м.

Стационарный газоанализатор ТГАЭС состоит из двух оптически сопряженных модулей – передатчика инфракрасного излучения и приёмника.

Газоанализаторы ТГАЭС применяются в следующих областях:

  • газокомпрессорные станции;
  • нефтеперекачивающие станции магистральных нефтепроводов;
  • резервуары для хранения сжиженного газа, нефтепродуктов и нефти;
  • буровые и добывающие платформы;
  • морские терминалы, платформы, причалы и наливные эстакады;
  • склады ГСМ и химических реактивов;
  • предприятия ГРЭС, ТЭЦ, ТЭК, ГАЗС.

Основными достоинствами оптического газоанализатора ТГАЭС являются:

  • обеспечение постоянного контроля загазованности зоны повышенного удаления;
  • высокая чувствительность газоанализатора;
  • встроенный алгоритм обработки сигналов;
  • функция автоматической подстройки нуля;
  • режим самотестирования передатчика и приемника;
  • широкий диапазон замеряемых концентраций газа;
  • наличие часов реального времени и энергонезависимой памяти;
  • высокая помехозащищенность;
  • подогрев оптики.

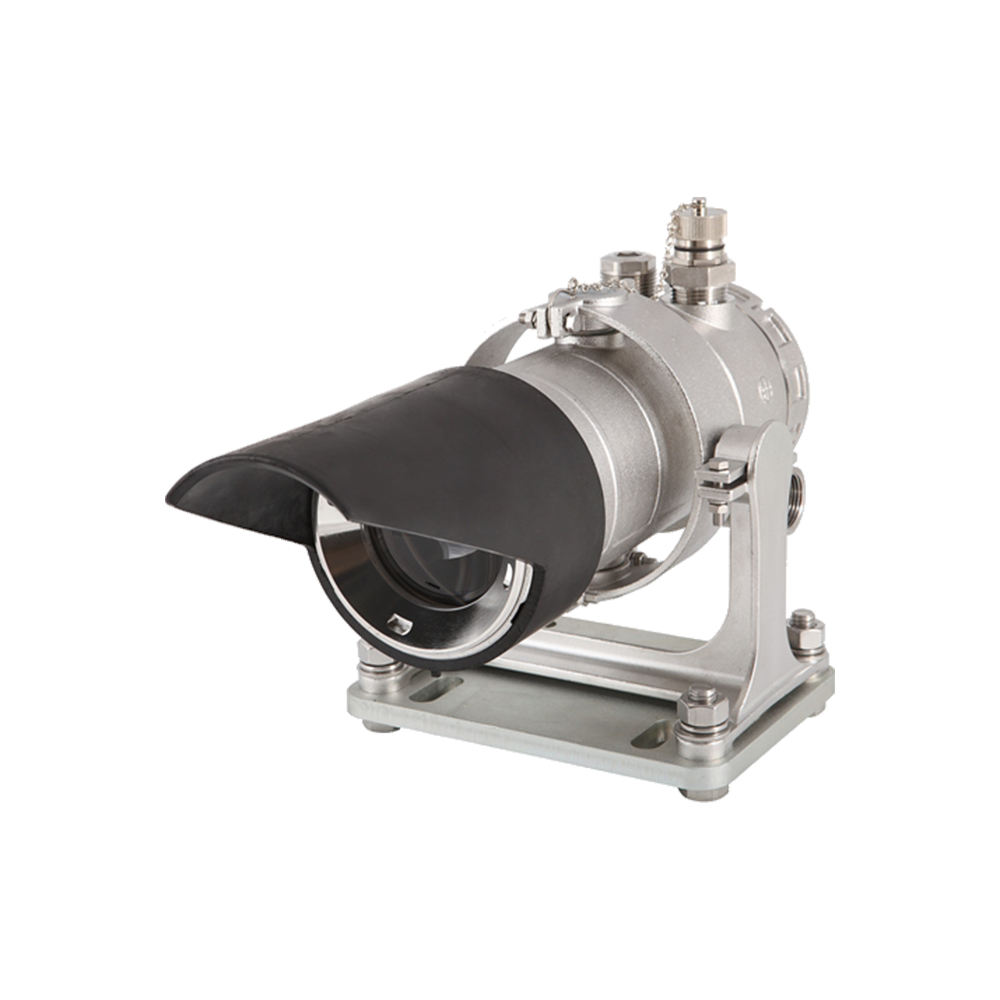

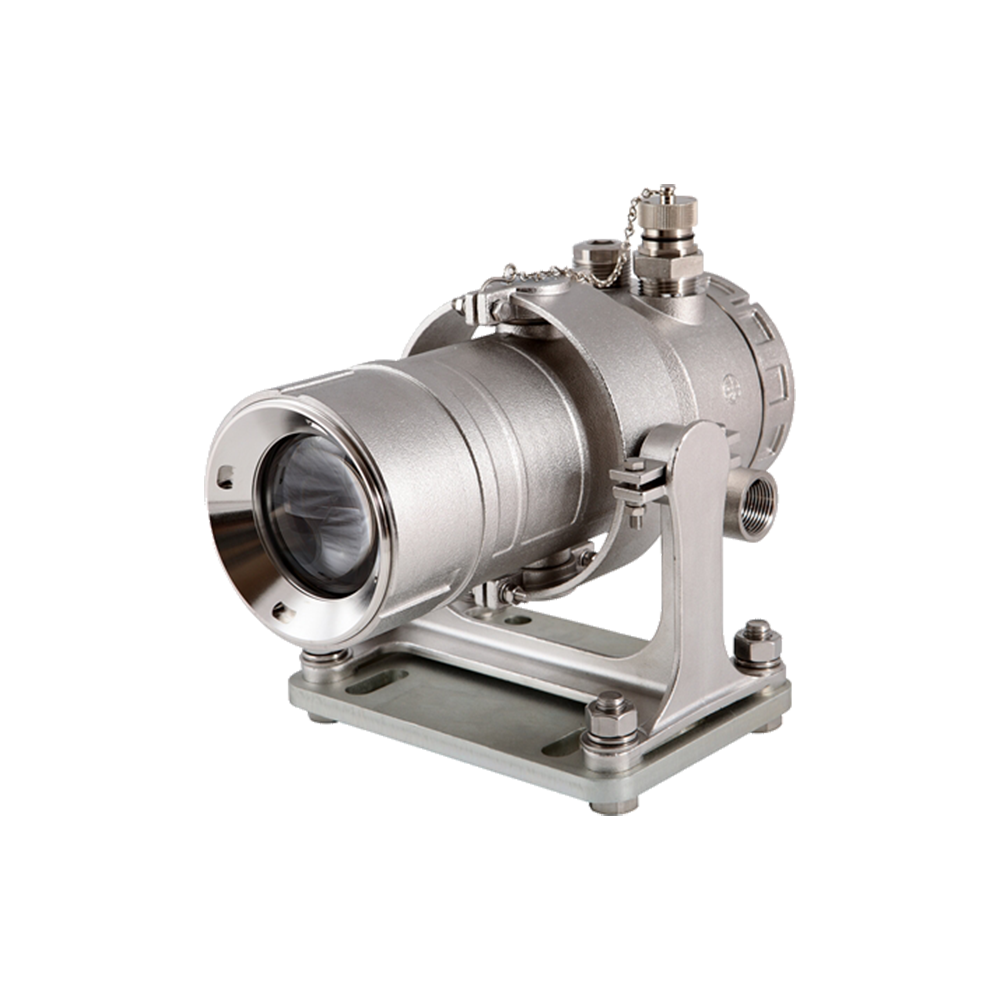

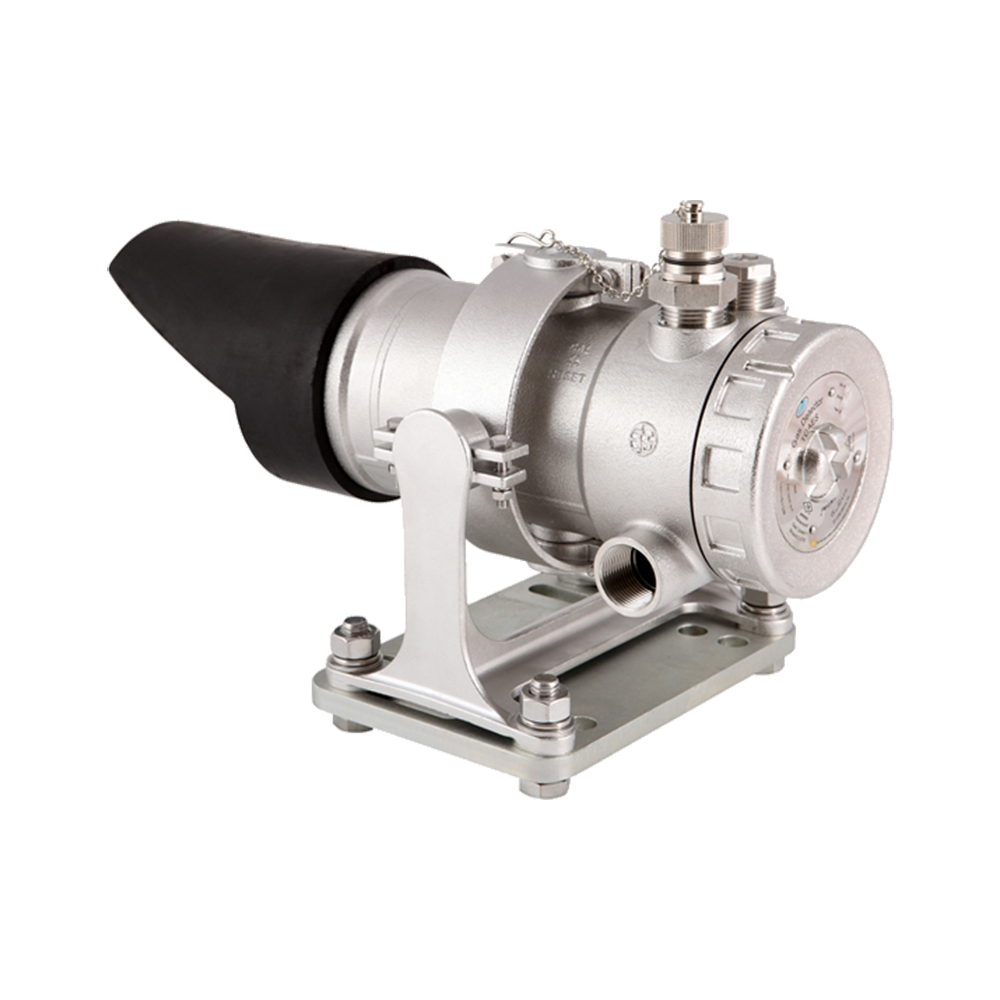

Конструктивно передающий и приемный модули ТГАЭС идентичны друг другу. Требования к монтажу обоих модулей практически одинаковы, однако есть различия в функциональных и электрических характеристиках (электрические подключения, заводские установки, встроенный светодиодный индикатор). Каждый модуль представляет собой выполненный из нержавеющей стали прибор, оснащенный трехцветным индикатором функционирования (состояния) устройства, отверстиями под кабельный ввод (3/4" NPT) для подачи электропитания и снятия информационных сигналов, и специальных кронштейнов шарнирного типа (также из нержавеющей стали).

Универсальная система крепления модулей ТГАЭС к кронштейну позволяет датчикам независимо перемещаться в горизонтальной или вертикальной плоскости (не менее, чем 45 градусов) и далее жестко фиксирует их пространственное расположение.

Таким образом, оптический трассовый газоанализатор ТГАЭС легко может быть сориентирован в любом необходимом положении и закреплен на различного рода несущей поверхности или конструкции в соответствие с требованиями к установке. Оба модуля устанавливаются приблизительно на одном уровне и должны быть оптически направлены друг на друга. Кроме наличия прямой оптической видимости, установленные приборы не требуют никакого соединения между собой.

Принцип действия взрывозащищенного газоанализатора ТГАЭС основан на поглощении определяемым газовым компонентом энергии оптического излучения в пространстве между передающим и приемным модулями газоанализатора. При этом линия прямой оптической видимости между модулями ТГАЭС является измерительной трассой, то есть фактической зоной контроля и мониторинга загазованности.

Особенности:

  • Оптический газоанализатор ТГАЭС индифферентен к влиянию внешних источников излучения - солнечному свету, искусственному освещению, сварке, пламени от факельных горелок, радиации, а также устойчив к неблагоприятным атмосферным явлениям - дождю, туману и снегу.

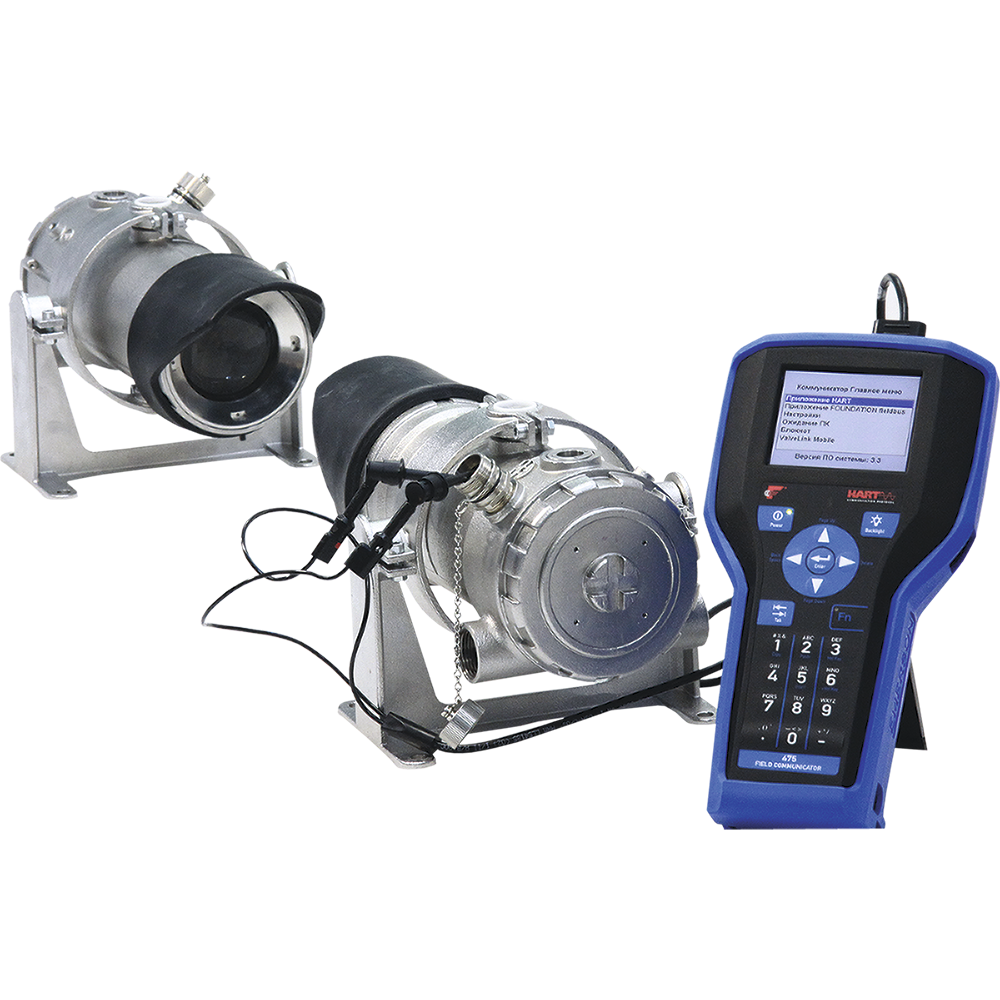

  • Газоанализатор ТГАЭС выпускается со стандартным выходным сигналом 4-20 мА и имеет возможность подсоединения по HART-коммуникатору, который позволяет диагностировать и управлять конкретными характеристиками, а также контролировать работоспособность системы.
  • Прибор хранит в собственной памяти характеристики функционирования (тренды) газоанализатора: объединённые - в течение 32 недель работоспособности, детальные - на протяжении не менее 7 дней; эти параметры могут быть считаны по запросу от периферийного контрольного устройства с использованием цифрового интерфейса.
  • При неблагоприятных погодных условиях встроенный обогрев оптики дает возможность предотвращения образования конденсата на объективах и защищает от накопления льда и снега.
  • Установленное устройство ТГАЭС может заменить от 8 до 12 стационарных точечных датчиков загазованности, так как контролирование загазованности исполняется непрерывно по всей протяжённости линии оптического излучения между модулями.

Технические характеристики

Диапазоны измерений
Сумма горючих газов 0-1,0 НКПР/м; 0-2,5 НКПР/м; 0-5,0 НКПР/м
Погрешность измерений
Сумма горючих газов ±0,25 НКПР/м или 10% от подаваемой концентрации
Пороги сигнализации

2 порога

Принцип работы Оптический инфракрасный
Выходные сигналы RS485, Токовый 4-20 мА
Диапазон рабочих температур -60...+70°С
Исполнение по степени защиты IP66
Питание = 24 В
Габариты 185×265 мм - размеры каждого модуля (с кронштейном)
Вес 7,5 кг - масса каждого модуля (с кронштейном)

Стандартный комплект поставки

  • Приёмный и передающий модули (в комплекте с установочными кронштейнами)
  • Пластины тестовые
  • Калибровочная кювета
  • Формованный защитный
  • Магнитный ключ
  • Комплект инструментов и принадлежностей для монтажа
  • Программное обеспечение
  • Комплект эксплуатационной документации на CD-диске
