ULTIMA-X сигнализаторы газа стационарные

Скачать PDF

Область применения: Безопасность работ/Контроль ДВК горючих газов, Безопасность работ/Контроль ПДКр.з. вредных веществ, Безопасность работ/Контроль кислорода

Тип: Стационарный/Одноканальный

Количество каналов: 1

Режим работы: Непрерывный

Наименования контролируемых компонентов: AsH3 Арсин (Мышьяковистый водород, гидрид мышьяка), B2H6 Диборан, Br Бром, C2H4O Эпоксиэтан (Этилена оксид, этиленоксид, оксиран, 1,2-эпоксиэтан), CO Углерода оксид (Угарный газ), Cl2 Хлор, ClO2 Хлора диоксид, H2 Водород, H2S Дигидросульфид (Сероводород), HCN Гидроцианид (Водород цианистый, синильная кислота), NH3 Аммиак, NO Азота оксид, O2 Кислород, PH3 Фосфин, SO2 Серы диоксид (Ангидрид сернистый), Сумма горючих газов

Маркировка взрывозащиты: 0ExiaIICT4, 1ExdIICT4

Цена (без учета НДС): По запросу pуб.

Описание

Cигнализаторы ULTIMA-X используются для контроля за наличием в атмосфере взрывоопасных или токсичных газов, а также за возможным снижением содержания кислорода.

Стационарные сигнализаторы ULTIMA-X используются как внутри помещений, так и снаружи, в предприятиях нефтегазовой, химической и нефтехимической промышленности, нефтеперерабатывающих и сталелитейных заводах, водоочистительных станциях и т.д.

Данная серия подразделяется на ULTIMA XL/XT, которые обладают всеми основными характеристиками и датчиками газовых сигнализаторов и отличаются корпусом. Так, взрывозащищенный корпус газового сигнализатора ULTIMA XL изготовлен из нержавеющей стали, в то время как газовый сигнализатор ULTIMA XT имеет пластиковый корпус общего назначения. На корпусе ULTIMA XL расположены три отверстия для подсоединения датчика, кабеля связи протокола HART [взрывобезопасное исполнение], а также сигнальных и питающих проводов.

Модификации прибора дают возможность выбора экономичного варианта осуществления контроля за наличием в атмосфере определенных газов.

Технология HART Field Communications Protocol с выходом 4–20 мА позволяет с легкостью осуществлять установку, калибровку и диагностику. Портативное устройство связи – коммуникатор HART, контроллер или ПК с HART – имеет дисплей, для локальной калибровки используются светодиоды и кнопки на самом газосигнализаторе.

Диапазоны измерения сигнализаторов ULTIMA с термокаталитическими сенсорами для измерения довзрывоопасных концентраций горючих газов и паров горючих жидкостей

Определяемый компонент

Диапазон измерений

Пределы допускаемой основной абсолютной погрешности, % НКПР

Номинальное время установления показаний Т 0,9 ном, с

% НКПР

% об.д.

метан (СН4)

0-50

0-2,2

±5

35

этан (С2Н6)

0-50

0-1,25

±5

30

пропан (С3Н8)

0-50

0-0,85

±5

55

н-бутан (С4Н10)

0-50

0-0,7

±5

38

изобутан (i-С4Н10)

0-50

0-0,65

±5

36

н-пентан (С5Н12)

0-50

0-0,7

±5

65

гексан (С6Н14)

0-50

0-0,5

±5

28

этилен (С2Н4)

0-50

0-1,15

±5

27

ацетилен (С2Н2)

0-50

0-1,15

±5

25

водород (Н2)

0-50

0-2,0

±5

15

аммиак (NH3)

0-33

0-5

±5

60

пропилен (С3Н6)

0-50

0-1,0

±5

30

циклопентан (С5Н10)

0-50

0-0,7

±5

47

Диапазоны измерения сигнализаторов ULTIMA с электрохимическими сенсорами для кислорода и вредных газов

Определяемый компонент

Диапазон показаний объемной доли

Диапазон измерений объемной доли определяемого компонента

Пределы допускаемой основной погрешности

Номинальное время установления показаний Т 0,9 ном, с

абсолютной, ppm

относительной , %

кислород (О2)

0-10,0%

0-10,0%

±0,5% (об.д)

-

50

0-25,0%

0-25,0%

±0,5% (об.д)

-

оксид углерода (СО)

0-100 ppm

0-20 ppm

±2 ppm

-

30

св. 20-100 ppm

-

±10%

0-500 ppm

0-20 ppm

±2 ppm

-

св. 20-500 ppm

-

±10%

0-1000 ppm

0-20 ppm

±2 ppm

-

св. 20-1000 ppm

-

±10%

арсин (AsH3)

0-2,0 ppm *

0-0,5 ppm

±0,1 ppm

-

75

цианистый водород (HCN)

0-50 ppm *

0-10 ppm

±2 ppm

-

75

водород (Н2)

0-1000 ppm *

0-1000 ppm

±100 ppm

-

120

сероводород (H2S)

0-10 ppm

0-10 ppm

±1,5 ppm

-

30

0-50 ppm

0-10 ppm

±1,5 ppm

-

10-50 ppm

-

±15%

0-100 ppm

0-10 ppm

±1,5 ppm

-

св. 10-100 ppm

-

±15%

0-500 ppm

0-10 ppm

±1,5 ppm

-

св. 10-500 ppm

-

±15%

оксид азота (NO)

0-100 ppm

0-4 ppm

±0,8 ppm

-

30

св. 4-100 ppm

-

±20%

фосфин (PH3)

0-2,0 ppm *

0-2,0 ppm

±0,2 ppm

-

75

хлористый водород (HCl)

0-50 ppm

0-3 ppm

±0,6 ppm

-

700

св. 3-50 ppm

-

±20%

аммиак (NH3)

0-50 ppm

0-20 ppm

±4 ppm

-

300

св. 20-50 ppm

-

±20%

0-100 ppm

0-20 ppm

±4 ppm

-

св. 20-100 ppm

-

±20%

0-1000 ppm *

0-50 ppm

±10 ppm

-

св. 50-1000 ppm

-

±20%

хлор (Cl2)

0-5 ppm

0-0,3 ppm

±0,6 ppm

-

90

св. 0,3-5ppm

-

±20%

0-10 ppm *

0-10 ppm

±2,0 ppm

-

120

0-20 ppm *

0-20 ppm

±3,0 ppm

-

120

фтористый водород (HF)

0-10 ppm *

0-10 ppm

±1 ppm

-

120

диоксид азота (NO2)

0-10 ppm

0-1 ppm

±0,2 ppm

-

60

св. 1-10 ppm

-

±20%

диоксид серы (SO2)

0-25 ppm

0-4 ppm

±0,5 ppm

-

60

св. 4-25 ppm

-

±20%

0-100 ppm *

0-100 ppm

±15 ppm

-

Примечание: диапазоны отмеченные знаком "*" не предназначены для контроля ПДК рабочей зоны и могут использоваться только при контроле аварийных выбросов.

Диапазоны измерения сигнализаторов ULTIMA с инфракрасными сенсорами для измерения довзрывоопасных концентраций горючих газов и паров горючих жидкостей

Определяемый компонент

Диапазон измерений

Пределы допускаемой основной погрешности

Поверочный компонент/кривая линеаризации

об.д %

% НКПР

абсолютной, % НКПР

относительной , %

метан (СН4)

0 - 2,2

св. 2,2 - 4,4

0 - 50

св. 50 - 100

±5

-

-

±10

метан / 1 (метан)

этан (С2Н6)

0 - 1,25

св. 1,25 - 2,5

0 - 50

св. 50 - 100

±5

-

-

±10

этан / 3 (этан)

пропан (С3Н8)

0 - 0,85

св. 0,85 - 1,7

0 - 50

св. 50 - 100

±5

-

-

±10

пропан / 2 (пропан)

н-бутан (С4Н10)

0 - 0,7

св. 0,7 - 1,4

0 - 50

св. 50 - 100

±5

-

-

±10

бутан / 4 (бутан)

изобутан (i-С4Н10)

0 - 0,75

0 - 50

±5

-

изобутан / 4 (бутан)

н-пентан (С5Н12)

0 - 0,7

0 - 50

±5

-

пентан / 2 (пропан)

гексан (С6Н14)

0 - 0,5

0 - 50

±5

-

гексан / 6 (гексан)

этилен (С2Н4)

0 - 1,15

0 - 50

±5

-

этилен / 8 (этилен)

2-бутан (метил этил кетон, С4Н8О)

0 - 0,9

0 - 50

±8

-

пропан / 2 (пропан)

ацетон (С3Н6О)

0 - 1,25

0 - 50

±8

-

пропан / 8 (этилен)

1,3-бутадиен (С4Н6)

0 - 0,7

0 - 50

±8

-

пропан / 8 (этилен)

диэтиловый эфир (С4Н10О)

0 - 0,85

0 - 50

±8

-

пропан / 2 (пропан)

этанол (этиловый спирт, С2Н5ОН)

0 - 1,55

0 - 50

±8

-

пропан / 6 (гексан)

этиленоксид (С2Н4О)

0 - 1,3

0 - 50

±8

-

пропан / 6 (гексан)

2-пропанол (изопропиловый спирт, СН3СН(ОН)СН3)

0 - 1,0

0 - 50

±8

-

пропан / 6 (гексан)

пропилен оксид (С3Н6О)

0 - 0,95

0 - 50

±8

-

пропан / 2 (пропан)

толуол (С6Н5СН3)

0 - 0,55

0 - 50

±8

-

пропан / 8 (этилен)

циклопентан С5Н10()

0 - 0,7

0 - 50

±8

-

пропан / 7 (циклопентан)

изобутилен (i-С4Н8)

0 - 0,8

0 - 50

±8

-

пропан / 6 (гексан)

метанол (метиловый спирт, СН3ОН)

0 - 2,75

0 - 50

±8

-

пропан / 3 (этан)

циклогексан (С6Н12)

0 - 0,6

0 - 50

±8

-

пропан / 2 (пропан)

Диапазоны измерения газоанализаторов ULTIMA с инфракрасным сенсором для измерения объемной доли оксида углерода

Определяемый компонент

Диапазон измеренийобъемной доли измеряемого компонента, %

Пределы допускаемой основной абсолютной погрешности, объемная доля определяемого компонента, %

Номинальное время установления показаний Т 0,9 ном, с

Диоксид углерода (СО2)

0-2

±0,1

45

0-5

±0,2

Технические характеристики

Принцип работы Термокаталитический, электрохимический,
Способ отбора пробы Диффузионный (конвекционный)
Выходные сигналы HART
Диапазон рабочих температур -40...+60°С
Исполнение по степени защиты IP56, IP66
Габариты 180x103x224 мм (ULTIMA XL); 157x76x239 мм (ULTIMA XT)
Вес 3,5 кг (ULTIMA XL); 0,8 кг (ULTIMA XT)

Варианты исполнения

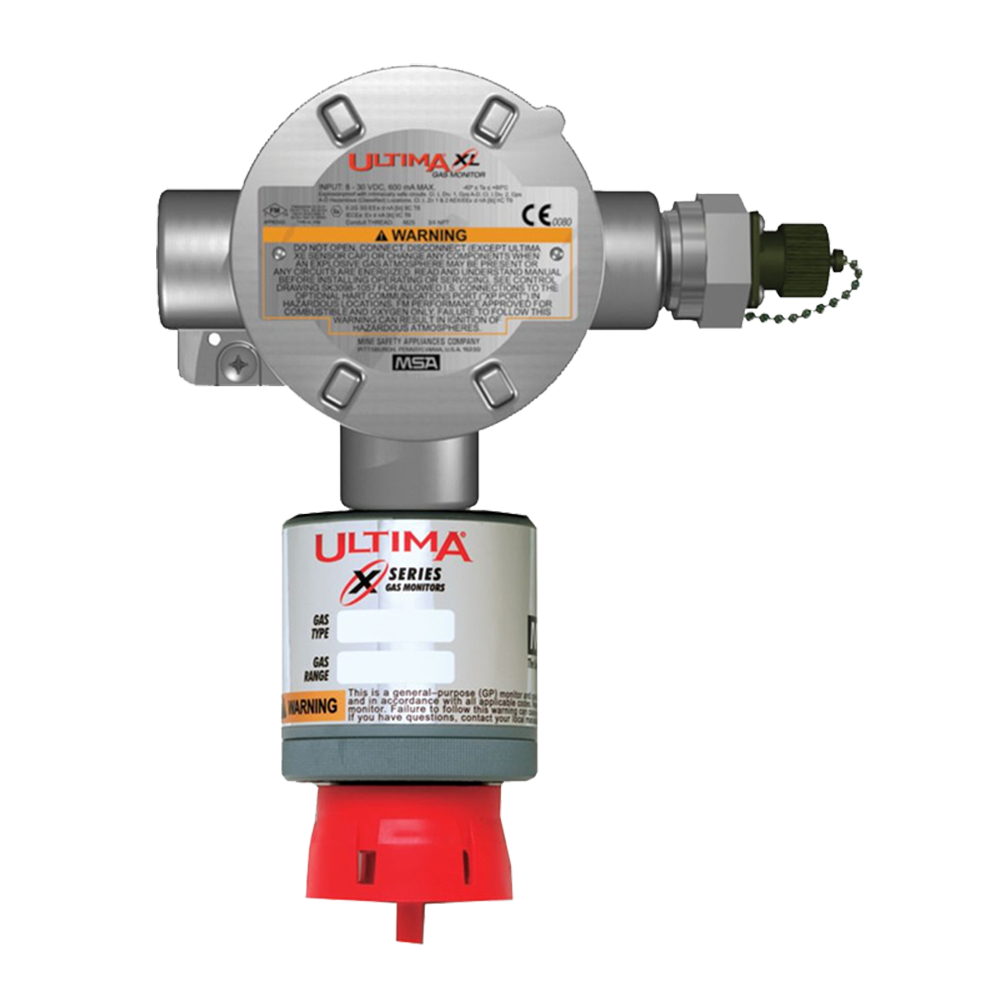

  • ULTIMA XL - сигнализатор на взрывоопасные газы, кислород или токсичные газы. Изготовлен из нержавеющей стали во взрывозащищенном корпусе без дисплея, на корпусе сигнализатора расположены три отверстия для подсоединения датчика, кабеля связи протокола HART (взрывобезопасное исполнение), сигнальных и питающих проводов.

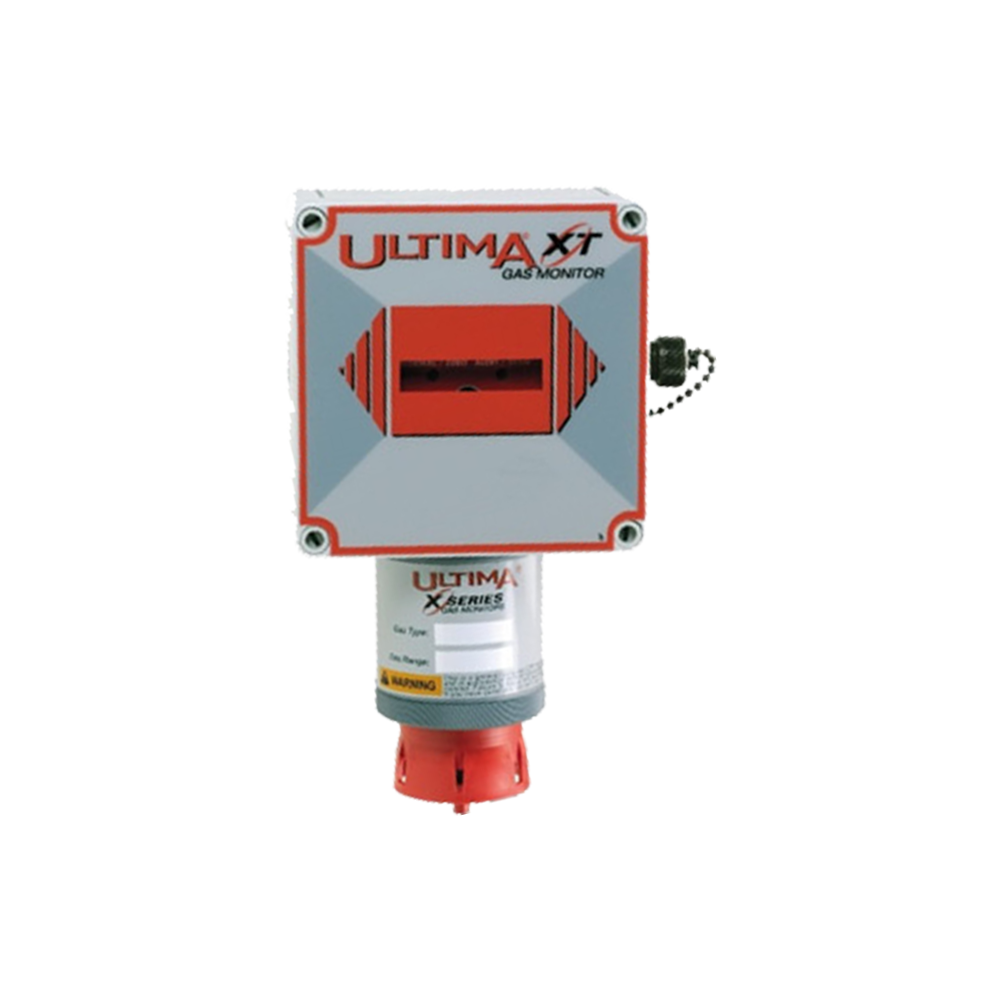

  • ULTIMA XT - сигнализатор на взрывоопасные газы, кислород или токсичные газы. В водонепроницаемом, устойчивом к коррозии поликарбонатном корпусе общего назначения, с дисплеем. На корпусе сигнализатора расположены два отверстия для подсоединения датчика, кабеля связи протокола HART (взрывобезопасное исполнение).

Стандартный комплект поставки

  • Газоанализатор ULTIMA (модель на выбор), включая сенсор с защитным колпачком.
  • Руководство по эксплуатации - 1 экз.
  • Методика поверки - 1 экз.

Дополнительная комплектация, опции

  • Калибратор (и/или контроллер) ULTIMA.
  • Монтажный набор.
  • Дистанционная коробка.
