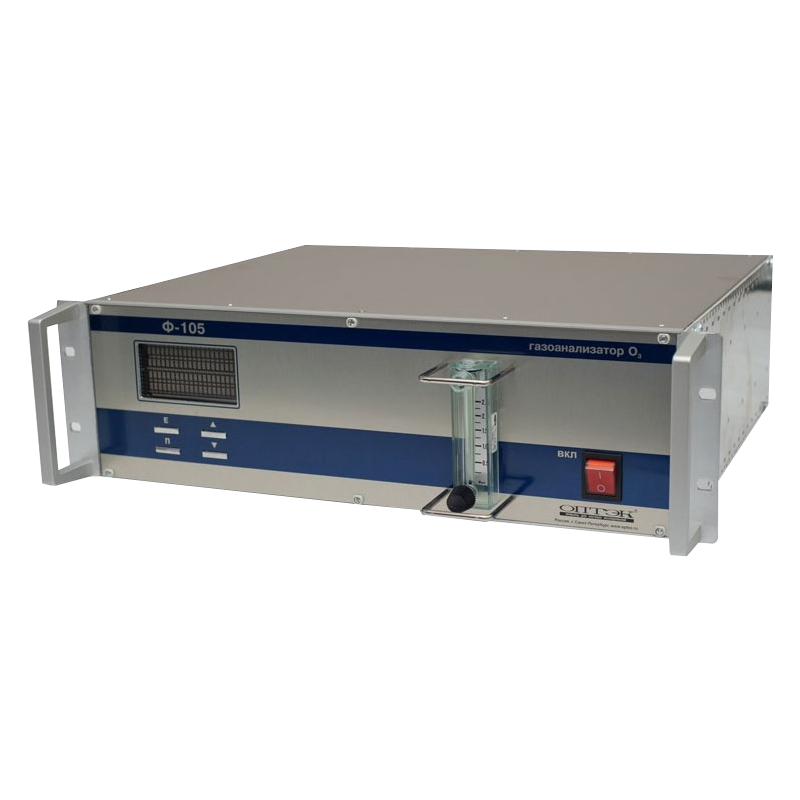

Ф-105 газоанализатор стационарный оптический O3 в атмосферном воздухе

Скачать PDF

Область применения: Экология/Прочее

Тип: Стационарный/Одноканальный

Режим работы: Непрерывный

Наименования контролируемых компонентов: O3 Озон

Количество контролируемых компонентов (одним прибором): 1

Маркировка взрывозащиты: Нет

Описание

Стационарный газоанализатор Ф-105 представляет собой оптический фотометр, использующийся для определения концентрации озона в воздухе.

Области применения газоанализатор на озон Ф-105:
  • Атмосферный мониторинг - контроль атмосферного воздуха.
  • Здравоохранение - контроль содержания озона в поликлиниках, больницах, санаториях, на морских и горных курортах.
  • Научно-исследовательские задачи.

Принцип действия стационарного газоанализатора O3 Ф-105
Явление поглощения света при пропускании через газовую смесь, содержащую озон, традиционно используется для измерения содержания озона в атмосфере с высоким уровнем точности. Молекулы озона имеют максимум поглощения при длине волны света в 254 нм, что соответствует полосе испускания ртутной лампы низкого давления. Свет пропускается через ячейку длиной 15 см с кварцевыми стеклами. Ртутная лампа низкого давления расположена с одной стороны ячейки, а фотодиод – с другой. Фотодиод имеет встроенный интерференционный фильтр, настроенный на длину волны 254 нм, что соответствует полосе ртутной лампы.

Встроенный насос газоанализатора Ф-105 нагнетает воздух с расходом примерно 1 л/мин. Электромагнитный клапан обеспечивает подачу воздуха в измерительную ячейку поочередно через скруббер озона и минуя его. Измеряется интенсивность света, прошедшего через газ, который пропущен через скруббер (Io) и который направлен в ячейку напрямую (I). Концентрация озона вычисляется по значениям Io и I в соответствии с законом Ламберта-Бэра.

Технические характеристики

Диапазоны измерений
CH2O Формальдегид 0 – 10 мг/м3
Погрешность измерений
CH2O Формальдегид ±0,02 мг/м3 (0 - 0,1 мг/м3)
±(14 + 0,06*Cx) мг/м3 (0,1 - 1 мг/м3)
±7,0 (относительная погрешность)
Принцип работы Оптический
Способ отбора пробы Принудительный/Встроенный побудитель расхода
Выходные сигналы RS232, RS485
Питание ~ 220 В
Габариты 482x410х132 мм
Вес 8,2 кг

Диапазон рабочих температур

+10...+35°С

Стандартный комплект поставки

  • Газоанализатор.
  • Встроенная память.
  • Комплект аэрозольных фильтров(тефлон 12 шт).
  • Руководство по эксплуатации.
  • Методика поверки.
  • Сетевой шнур.
  • Предохранители (2 штуки).

Дополнительная комплектация, опции

  • Настольное исполнение корпуса.
  • Внешний преобразователь напряжения 12/220 В (для подключения к бортовой сети автомобиля).
  • Трубка фторопластовая.
