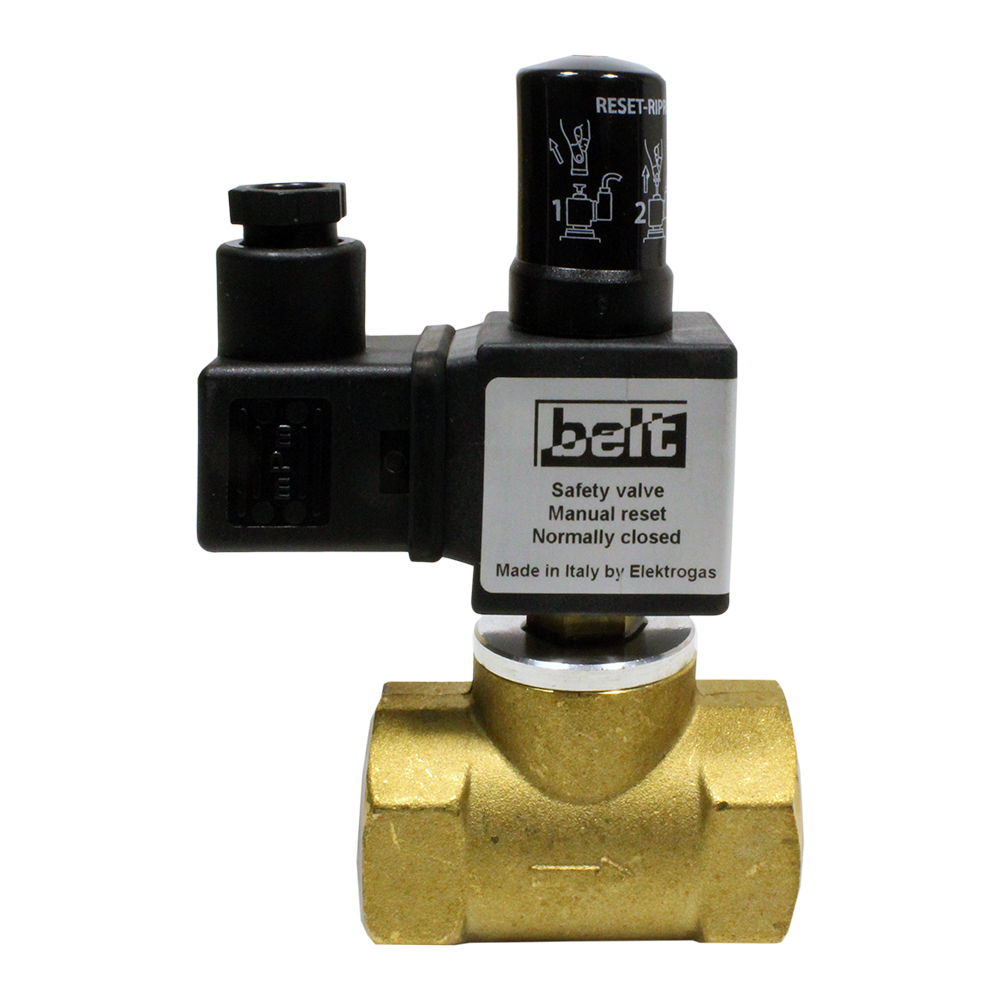

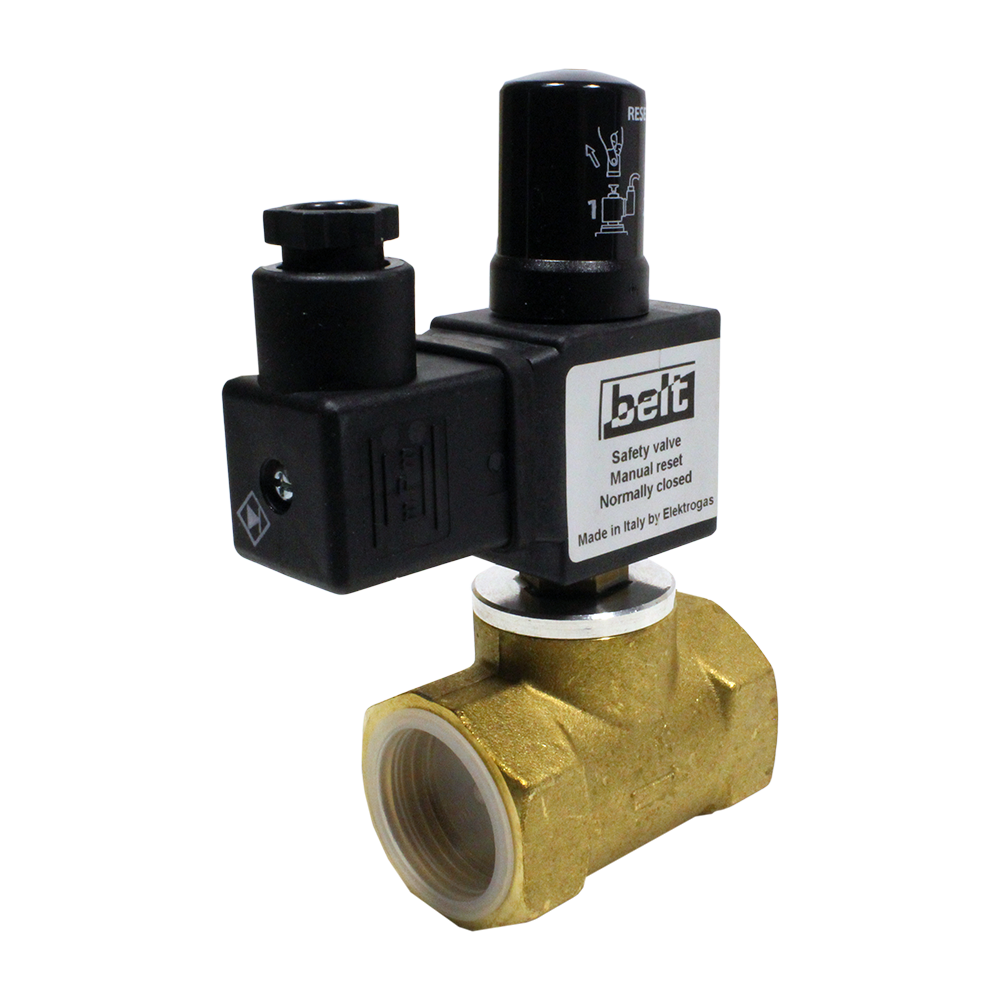

BELT-BEV клапаны газовые электромагнитные, до 500 мбар
Описание
Клапаны газовые электромагнитные BELT-BEV применяются в системах управления газогорелочными устройствами, а также в качестве запорного органа в технологических трубопроводах. Оснащены устройством ручного взвода.
Газовые клапаны BELT-BEV изготавливаются нормально-закрытыми (НЗ) и нормально-открытыми (НО).
BELT-BEV нормально-открытые. При отсутствии управляющего напряжения клапан остается открытым. При подаче напряжения он закрывается. Когда управляющее напряжение исчезает, чтобы повторно открыть клапан нужно вручную взвести рычаг клапана.
BELT-BEV нормально-закрытые. Чтобы открыть такой клапан необходимо подать управляющее напряжение, а затем взвести его вручную. Закрытие клапана происходит при исчезновении управляющего напряжения.
Технические характеристики газовых клапанов BELT-BEV до 500 мбар
|
Среда |
Неагрессивные газы |
|
Максимальное рабочее давление |
500 мбар |
|
Время закрытия, не более |
1 сек |
|
Класс герметичности |
А |
|
Рабочая температура |
-15...+60°С |
|
Степень защиты |
IP65 |
|
Питание |
220 В (АС); 12 и 24 В (DC) |
Варианты исполнения
|
Обозначение |
Диаметр, мм (DN) |
Состояние |
Потребляемая мощность, Вт |
Тип соединения |
Вес, г |
|
BEV-420RM |
15 |
НО |
16 |
Резьба |
600 |
|
BEV-520RM |
15 |
НЗ |
12 |
Резьба |
600 |
|
BEV-430RM |
20 |
НО |
16 |
Резьба |
800 |
|
BEV-530RM |
20 |
НЗ |
12 |
Резьба |
800 |
|
BEV-440RM |
25 |
НО |
16 |
Резьба |
800 |
|

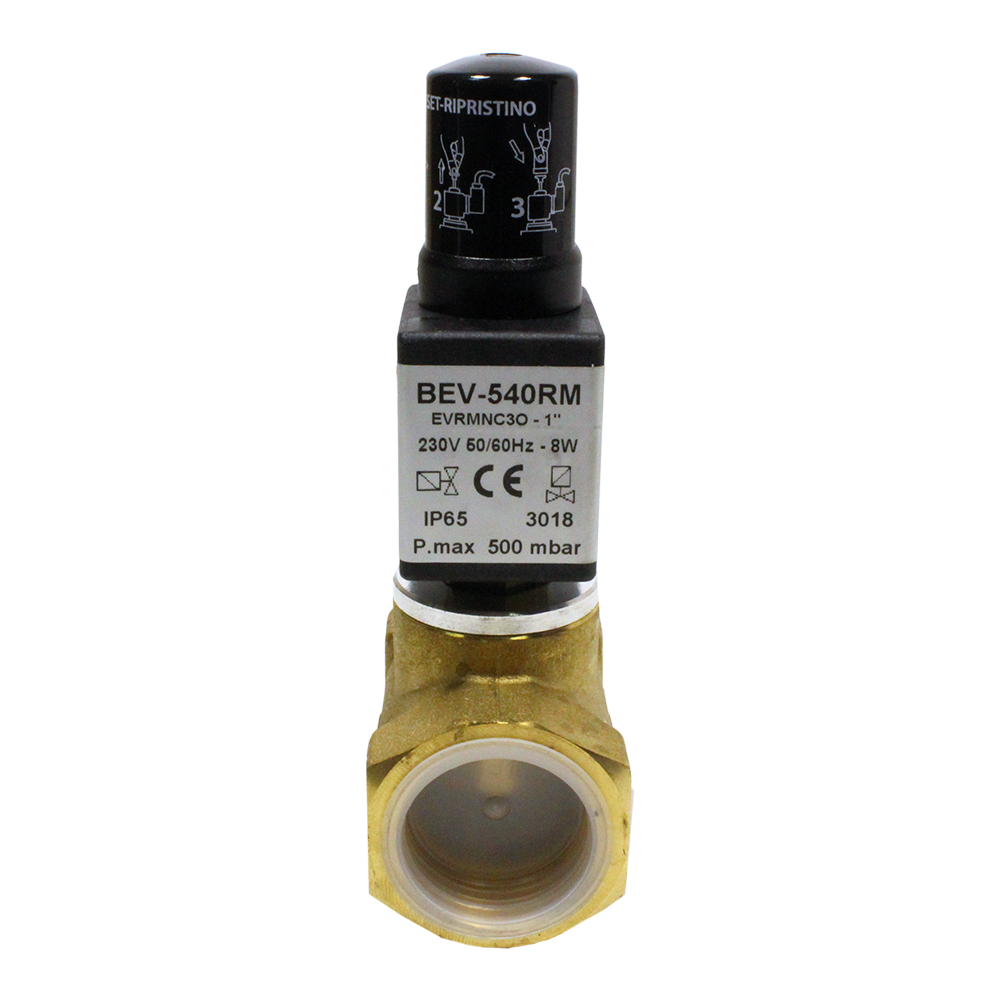

BEV-540RM |
25 |
НЗ |
12 |
Резьба |
800 |
|
BEV-620RM |
15 |
НО |
16 |
Резьба |
600 |
|
BEV-920RM |
15 |
НЗ |
12 |
Резьба |
900 |
|
BEV-630RM |
20 |
НО |
16 |
Резьба |
800 |
|
BEV-930RM |
20 |
НЗ |
12 |
Резьба |
1100 |
|
BEV-640RM |
25 |
НО |
16 |
Резьба |
800 |
|
BEV-940RM |
25 |
НЗ |
12 |
Резьба |
1100 |
|
BEV-650RM |
32 |
НО |
16 |
Резьба |
1600 |
|
BEV-950RM |
32 |
НЗ |
12 |
Резьба |
2000 |
|
BEV-660RM |
40 |
НО |
16 |
Резьба |
1600 |
|
BEV-960RM |
40 |
НЗ |
12 |
Резьба |
2000 |
|
BEV-670RM |
50 |
НО |
16 |
Резьба |
1900 |
|
BEV-970RM |
50 |
НЗ |
16 |
Резьба |
2300 |
|
BEV-680RMF |
65 |
НО |
19 |
Фланец |
8200 |
|
BEV-980RMF |
65 |
НЗ |
25 |
Фланец |
7600 |
|
BEV-690RMF |
80 |
НО |
19 |
Фланец |
8200 |
|
BEV-990RMF |
80 |
НЗ |
25 |
Фланец |
7600 |
|
BEV-695RMF |
100 |
НО |
19 |
Фланец |
16000 |
|
BEV-995RMF |
100 |
НЗ |
25 |
Фланец |
17000 |
Стандартный комплект поставки
- BELT-BEV клапан газовый электромагнитный.
- Техническая документация.
