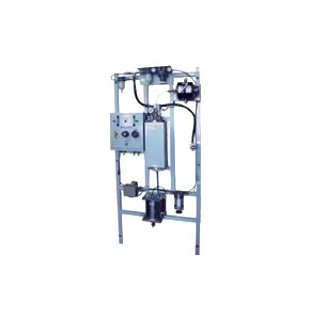

БПГ-33 блок подготовки газа

Скачать PDF

Область применения: Технология и промвыбросы/Контроль промышленных выбросов

Маркировка взрывозащиты: Нет

Цена (без учета НДС): По запросу pуб.

Описание

Блок подготовки газа БПГ-33 предназначается для подготовки газовой пробы в системах анализа газа, используемых в нефтехимической и нефтеперерабатывающей промышленности.

Блок БПГ-33 изготавливается во взрывобезопасном исполнении для размещения в помещениях категории В1-А. Конфигурация блока позволяет осуществлять эффективную очистку анализируемого газа от паров воды и тяжелых углеводородных соединений.

Особенности блока БПГ-33:

  • Отделение конденсата и его сбор с последующим ручным сливом.
  • Очистка исследуемого газа от аэрозолей углеводородных соединений и их паров.
  • Очистка исследуемого газа от механических примесей.
  • Стабилизация и регулирование давления и расхода анализируемого газа.
  • Транспортирование газовой пробы.

Состав блока БПГ-33:

  • Монтажная рама.
  • Обогреваемый паром соединительный вентиль с фланцем для подсоединения обогреваемого трубопровода.
  • ХПР вихревой воздушный холодильник.
  • Сборник конденсата (емкость) большого объема.
  • ФПЦ-2-03 фильтр тонкой очистки;
  • ПМП побудитель расхода газа пневматический;
  • БПГ-10 -блок газоподготовки.
  • Блок подготовки подпитывающего воздуха.
  • Штуцерно-ниппельные соединения.

Характеристики

Значения

На входе

На выходе

Температура

до 200оС



Влагосодержание

до 40% об.

Регулируется от точки росы +5оС

до точки росы +15оС

Давление

От разрежения 0,1 кгс/смдо избыточного

давления 1 кгс/см2

Избыточное давление - 0,2 кгс/см2

Расход

до 120 л/ч

Параметры питающего воздуха

Давление

3-6 кгс/см2

Расход

7 м3

Технические характеристики

Габариты 1800х1000х300 мм
