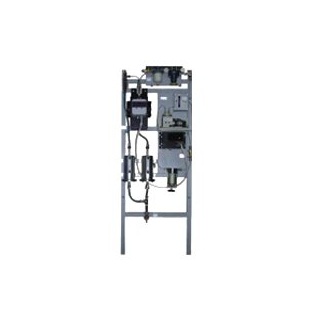

БПГ-9 блок подготовки газа

Скачать PDF

Область применения: Технология и промвыбросы/Контроль промышленных выбросов

Описание

Блок подготовки газа БПГ-9 предназначается для подготовки пробы газа, которая содержит большое количество пара без потери анализируемых компонентов. В комплекте с обогреваемой импульсной линией и зондом блок БПГ-9 обеспечивает газоподготовку на высокозапыленных средах.

Особенности блока БПГ-9:

  • защита анализаторов от заливания капельной влагой;
  • отделение конденсата и его сбор с последующим автоматическим или ручным сливом;
  • очистка исследуемого газа от механических примесей;
  • транспортировка пробы;
  • обратная ручная продувка;
  • стабилизация и регулирование давления продувочного газа, очистка его от механических примесей.

Состав блока БПГ-9:

  • монтажная рама;
  • каплеотбойник;
  • термоэлектрический холодильник ТЭХЛ;
  • сборники конденсата СК;
  • ФПЦ2-03 (фильтр тонкой очистки);
  • блок подготовки газа для продувки;
  • ПМЭ-5-3006 (побудитель расхода газа);
  • ИР (индикатор расхода газа);
  • штуцерно-ниппельные соединения.

Характеристики

Значения

На входе

На выходе

Температура

до 200оС



Влагосодержание

до 40% об.

Регулируется от точки росы +5о С до точки росы +15оС

Давление

От разрежения 0,1 кгс/смдо избыточного давления 1 кгс/см2

Избыточное давление - 0,2 кгс/см2

Расход

до 120 л/ч.

Механические примеси

до 100 мг/м3

до 1 мг/м3

Технические характеристики

Габариты 1800х600х300 мм
