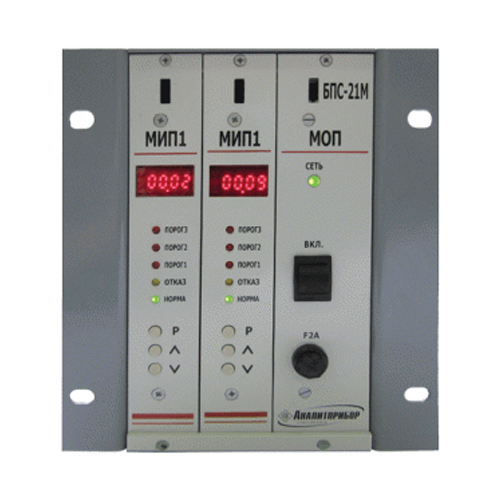

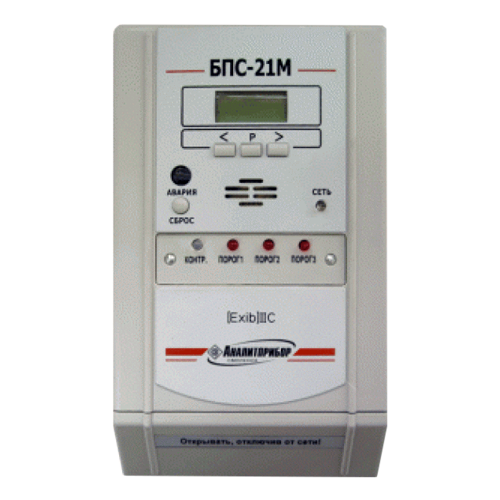

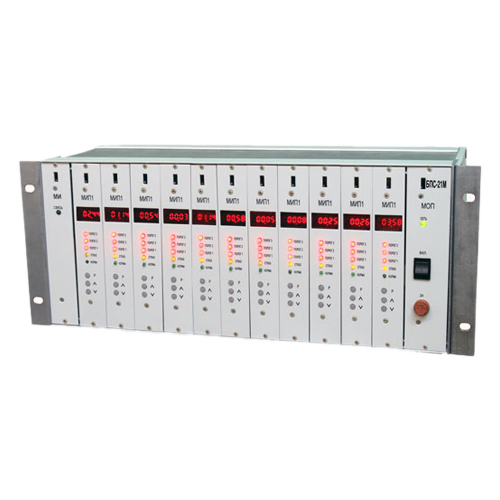

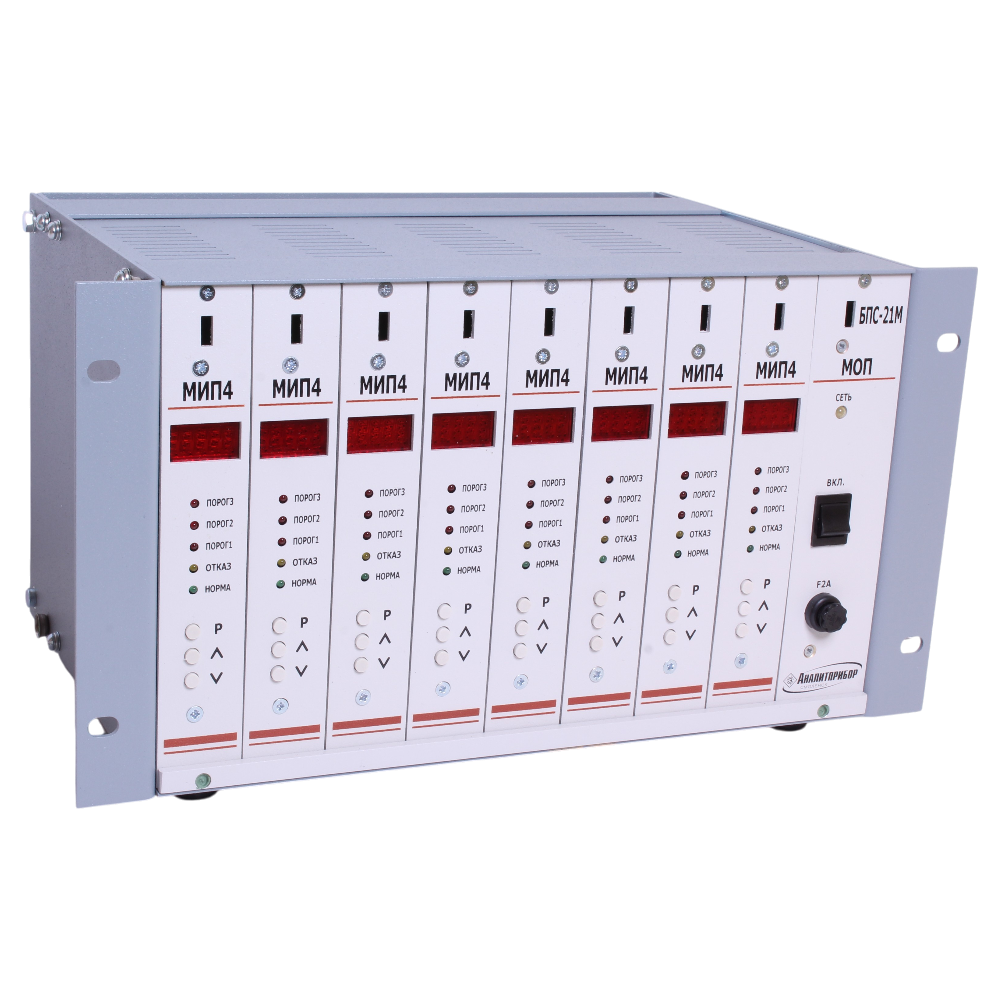

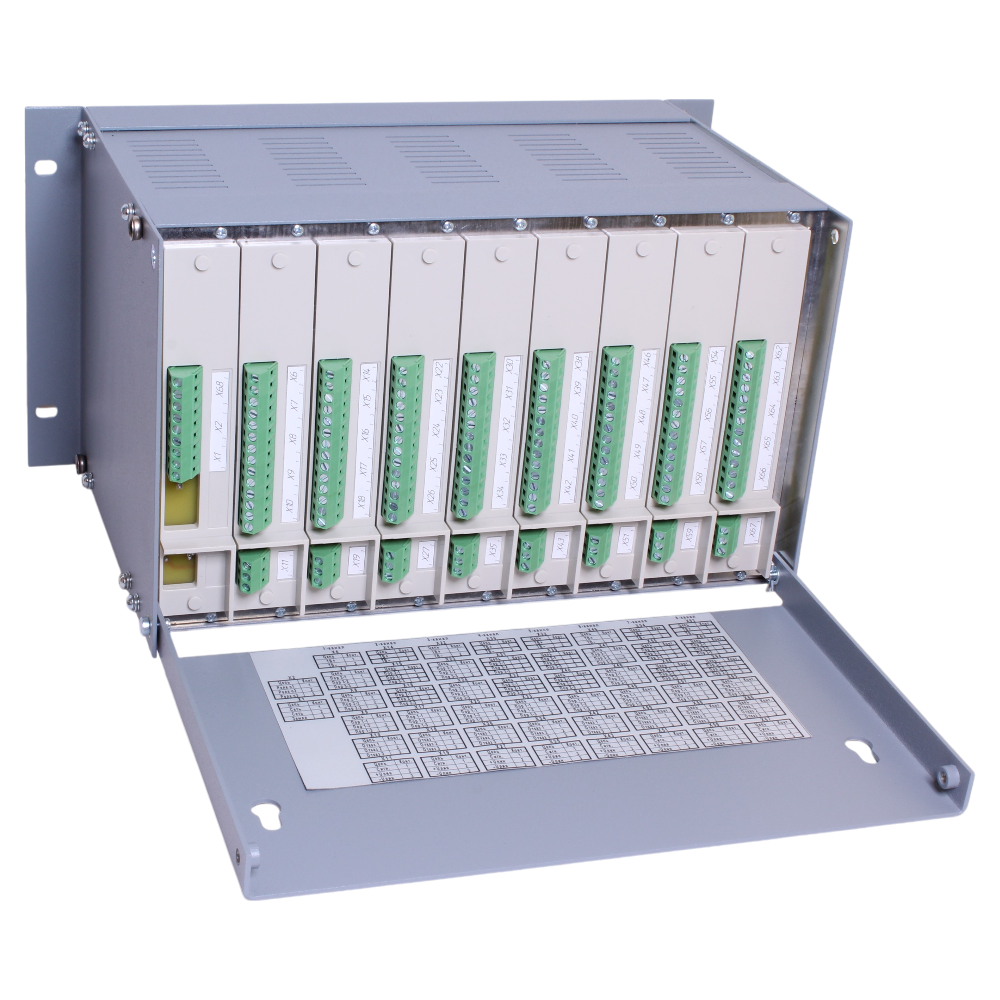

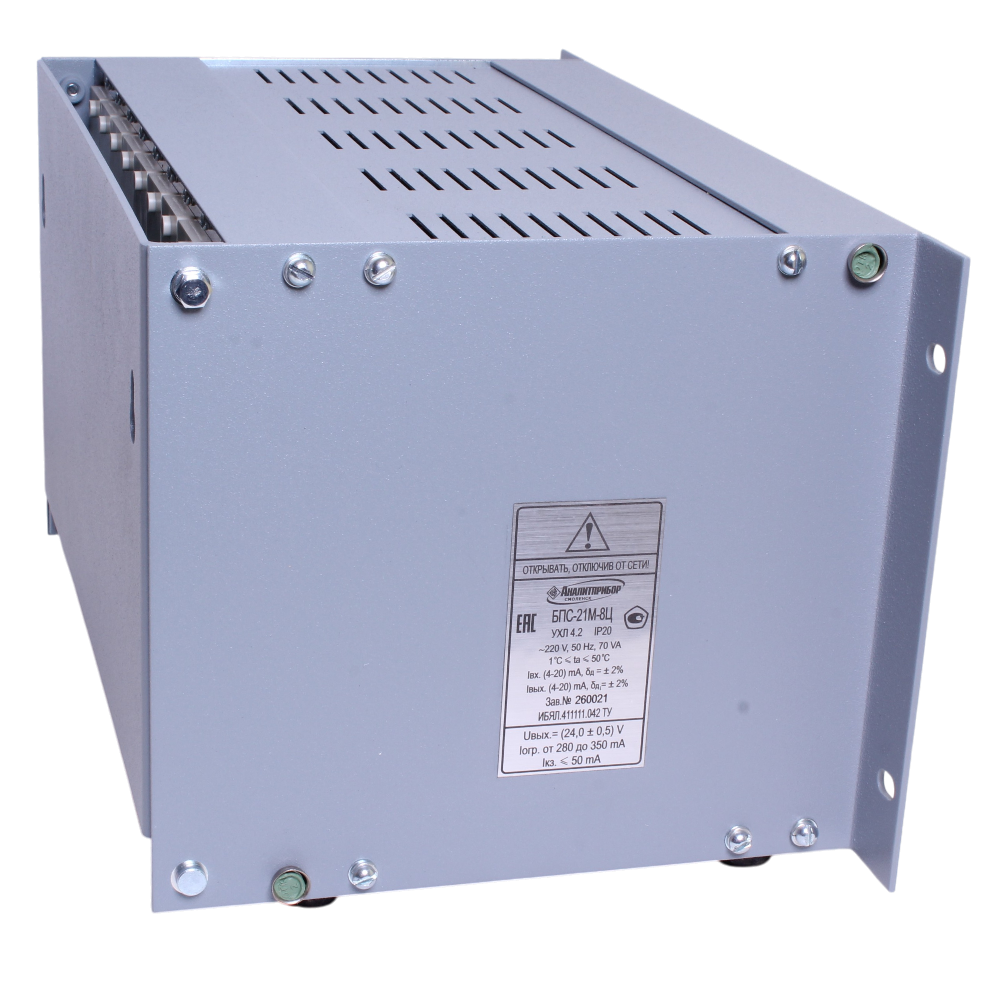

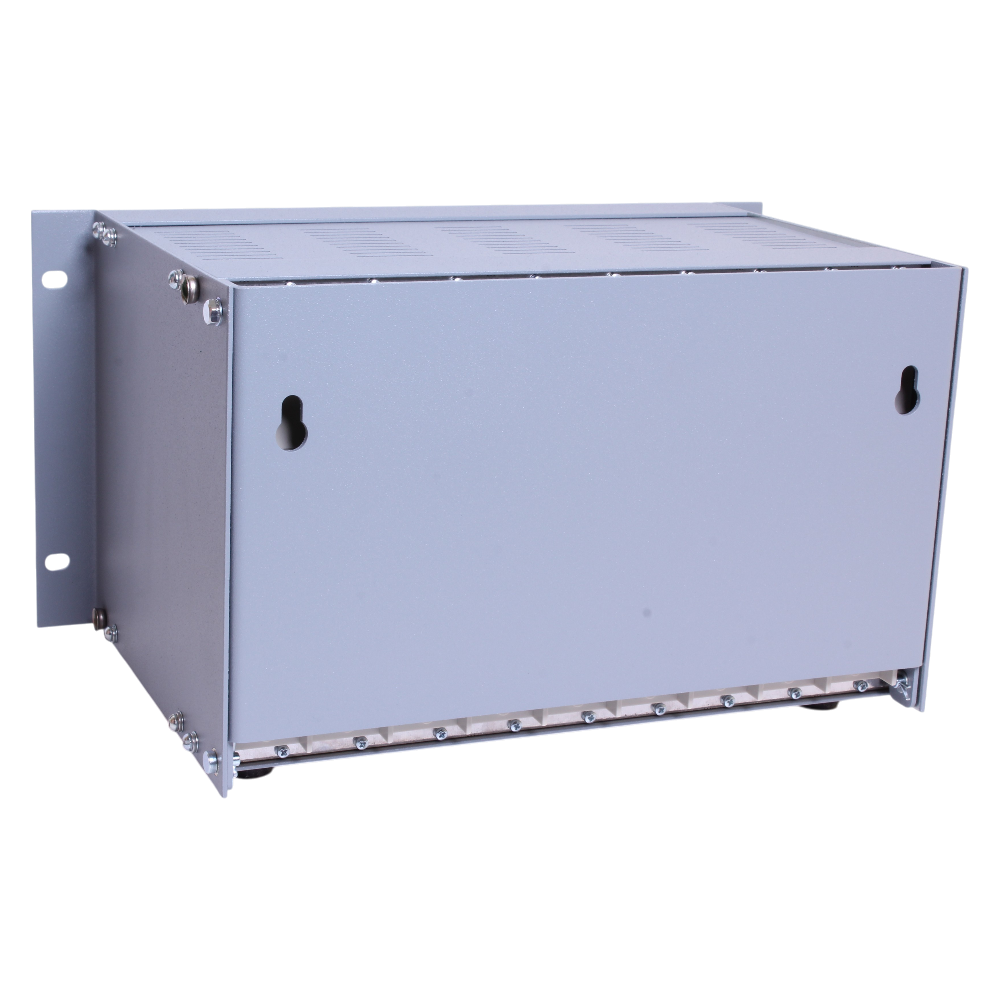

БПС-21М блоки питания и сигнализации

Скачать PDF

Область применения: Безопасность работ/Контроль ДВК горючих газов, Безопасность работ/Контроль ПДКр.з. вредных веществ, Безопасность работ/Контроль кислорода

Тип: Стационарный/Многоканальный

Количество каналов: 12

Режим работы: Непрерывный

Маркировка взрывозащиты: 1ExibIIC, Нет

Цена (без учета НДС): 19320,00-176410,00 pуб.

Описание

Блоки питания и сигнализации БПС-21М предназначаются для использования в системах, контролирующих параметры на различных промышленных предприятиях; сбора информации с датчиков, имеющих унифицированные выходные сигналы, обработки принятых данных, выдачи звуковой и световой сигнализации при уменьшении (превышении) заданного уровня сигнала.

Область применения блоков БПС-21М:

  • Контроль атмосферы промышленных объектов в процессе добычи и - переработки нефти и газа.
  • На промышленных предприятиях химической, металлургической промышленностей.
  • На объектах газовых и автомобильных хозяйств.
  • На производствах лаков и красок; на складах ГСМ (в портах, на ж/д, нефтебазах и т.д.).

Особенности блока питания и сигнализации БПС-21М:

  • Выходной токовый сигнал (4-20) мА по каждому каналу.
  • Световая сигнализация наличия питания и нормальной работы для каждого канала.
  • Световая сигнализация о неисправности или обрыве датчика для каждого канала.
  • Световая сигнализация о достижении концентрацией порогов срабатывания для каждого канала (три порога срабатывания).
  • Перекидные сухие контакты (220 В, 2,0 А) по каждому каналу и каждому порогу сигнализации для подключения внешних устройств сигнализации.

Технические характеристики

Выходные сигналы RS485, Релейный, Токовый 4-20 мА
Диапазон рабочих температур +1...+50°С
Исполнение по степени защиты IP20
Питание ~ 220 В
Габариты 483х210х90 мм (БПС-21М-12, -11)

341х210х190 мм (БПС-21М-8, -7)

219х210х190 мм (БПС-21М-4)

158х210х90 мм ( БПС-21М-2)

145х70х250 мм (БПС-21М-1ВБ, -1ВБТ, -1ВЦТ)

Вес 15 кг ( БПС-21М-12, -11)

9 кг (БПС-21М-8, -7)

6 кг (БПС-21М-4)

4 кг (БПС-21М-2)

2 кг (БПС-21М-1ВБ, -1ВБТ, -1ВЦТ)

Варианты исполнения

Наименование модификации

 БПС-21М

Обозначение

Количество токовых выходов

Наличие взрывозащиты (подгруппа оборудования)

Наличие интерфейса RS-485

Количество подключаемых датчиков (каналов)

Количество релейных выходов

Наличие звуковой сигнализации

Наличие цифровой индикации

БПС-21М -1ВБ

ИБЯЛ. 411111.042

-

IIC

-

1

4

+

-

БПС-21М- 1ВБТ

ИБЯЛ. 411111.042-01

1

IIC

-

1

4

+

-

БПС-21М -1ВЦТ

ИБЯЛ. 411111.042-02

1

IIC

+

1

4

+

+

БПС-21М -М

ИБЯЛ. 411111.042-04

-

-

+

64

8

+

+

БПС-21М -12ВЦ

ИБЯЛ. 411111.042-05

12

IIC

-

12

49

-

+

БПС-21М -12ВЛ

ИБЯЛ. 411111.042-06

12

IIB

-

12

49

-

+

БПС-21М -12ВБ

ИБЯЛ. 411111.042-07

12

IIC

-

12

49

-

-

БПС-21М -11ВЦ

ИБЯЛ. 411111.042-08

11

IIC

+

11

45

+

+

БПС-21М -11ВЛ

ИБЯЛ. 411111.042-09

11

IIB

+

11

45

+

+

БПС-21М -11ВБ

ИБЯЛ. 411111.042-10

11

IIC

+

11

45

+

-

БПС-21М -8ВЦ

ИБЯЛ. 411111.042-11

8

IIC

-

8

33

-

+

БПС-21М -8ВЛ

ИБЯЛ. 411111.042-12

8

IIB

-

8

33

-

+

БПС-21М -8ВБ

ИБЯЛ. 411111.042-13

8

IIC

-

8

33

-

-

БПС-21М -7ВЦ

ИБЯЛ. 411111.042-14

7

IIC

+

7

29

+

+

БПС-21М -7ВЛ

ИБЯЛ. 411111.042-15

7

IIB

+

7

29

+

+

БПС-21М -7ВБ

ИБЯЛ. 411111.042-16

7

IIC

+

7

29

+

-

БПС-21М -4ВЦ

ИБЯЛ. 411111.042-17

4

IIC

-

4

17

-

+

БПС-21М -4ВЛ

ИБЯЛ. 411111.042-18

4

IIB

-

4

17

-

+

БПС-21М -4ВБ

ИБЯЛ. 411111.042-19

4

IIC

-

4

17

-

-

БПС-21М -2ВЦ

ИБЯЛ. 411111.042-20

2

IIC

-

2

9

-

+

БПС-21М -2ВЛ

ИБЯЛ. 411111.042-21

2

IIB

-

2

9

-

+

БПС-21М -2ВБ

ИБЯЛ. 411111.042-22

2

IIC

-

2

9

-

-

БПС-21М -12Ц

ИБЯЛ. 411111.042-23

12

-

-

12

49

-

+

БПС-21М -12Б

ИБЯЛ. 411111.042-24

12

-

-

12

49

-

-

БПС-21М -11Ц

ИБЯЛ. 411111.042-25

11

-

+

11

45

+

+

БПС-21М -11Б

ИБЯЛ. 411111.042-26

11

-

+

11

45

+

-

БПС-21М -8Ц

ИБЯЛ. 411111.042-27

8

-

-

8

33

-

+

БПС-21М -8Б

ИБЯЛ. 411111.042-28

8

-

-

8

33

-

-

БПС-21М -7Ц

ИБЯЛ. 411111.042-29

7

-

+

7

29

+

+

БПС-21М -7Б

ИБЯЛ. 411111.042-30

7

-

+

7

29

+

-

БПС-21М -4Ц

ИБЯЛ. 411111.042-31

4

-

-

4

17

-

+

БПС-21М -4Б

ИБЯЛ. 411111.042-32

4

-

-

4

17

-

-

БПС-21М -2Ц

ИБЯЛ. 411111.042-33

2

-

-

2

9

-

+

БПС-21М -2Б

ИБЯЛ. 411111.042-34

2

-

-

2

9

-

-

Примечание: в наименовании БПС-21М
- В – для работы с датчиками с искробезопасной цепью
- Б – без индикации
- Ц – цифровая индикация
- Т – токовый выход

Стандартный комплект поставки

  • Блок сигнализации и питания БПС-21М.
  • Ведомость эксплуатационных документов.
  • Комплект эксплуатационных документов.
  • Комплект ЗИП.

Дополнительная комплектация, опции

  • Датчики-газоанализаторы ДАХ-М (ИБЯЛ.413412.005).
  • Датчики-сигнализаторы ДАТ-М (ИБЯЛ.413216.044).
  • Датчики-газоанализаторы ДАК (ИБЯЛ.418414.071).
  • Датчики-газоанализаторы термомагнитные ДАМ (ИБЯЛ.407111.002).
  • Датчики-сигнализаторы СТМ-30-10,..,-16 (ИБЯЛ.424339.001-10…-16).
  • CD-диск с сервисным программным обеспечением ИБЯЛ.431214.217
