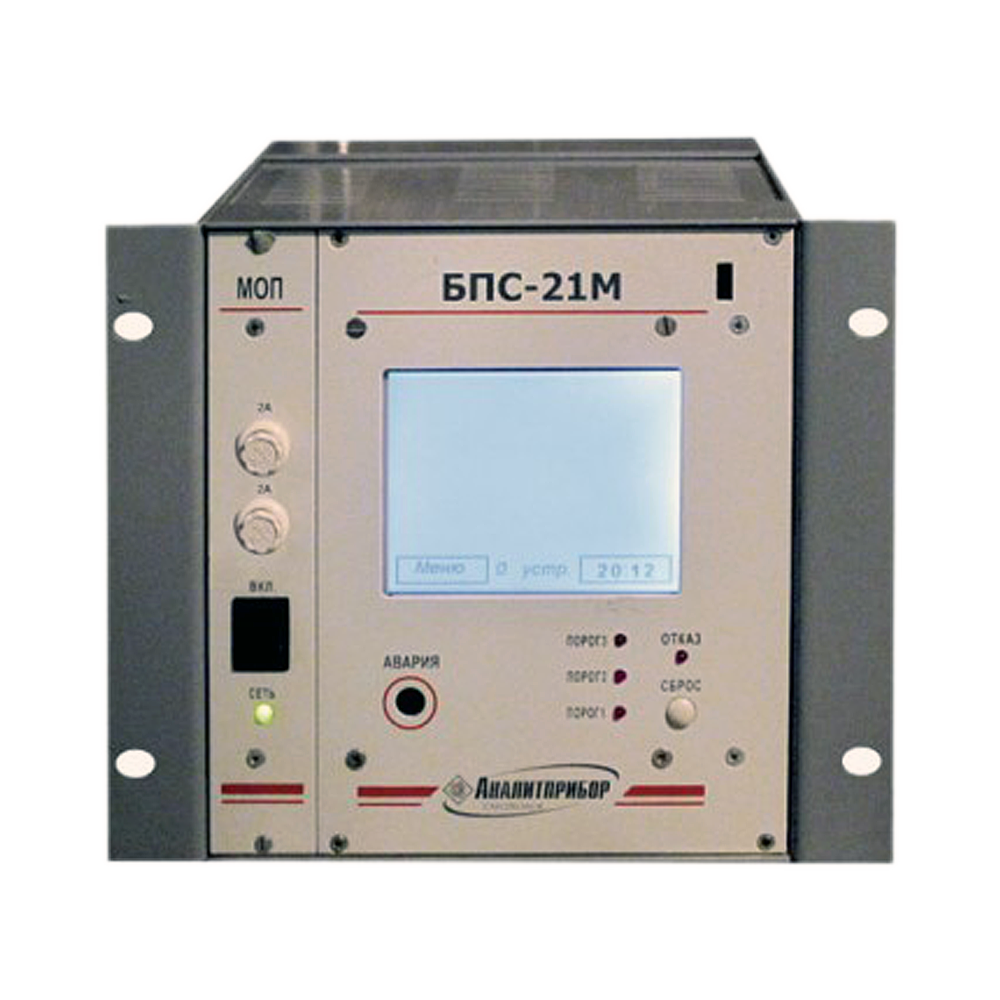

БПС-21М-М блоки питания и сигнализации шлейфовые

Скачать PDF

Область применения: Безопасность работ/Контроль ДВК горючих газов, Безопасность работ/Контроль ПДКр.з. вредных веществ, Безопасность работ/Контроль кислорода

Тип: Стационарный/Многоканальный

Количество каналов: 64

Режим работы: Непрерывный

Маркировка взрывозащиты: Нет

Описание

Блоки питания и сигнализации БПС-21М-М предназначены для использования в системах, контролирующих параметры на различных промышленных предприятиях; сбора информации с датчиков, имеющих унифицированные выходные сигналы, обработки принятых данных, выдачи звуковой и световой сигнализации при уменьшении (превышении) заданного уровня сигнала.

Область применения шлейфовых блоков БПС-21М-М:

  • Контроль атмосферы промышленных объектов в процессе добычи и - переработки нефти и газа.
  • На промышленных предприятиях химической, металлургической промышленностей.
  • На объектах газовых и автомобильных хозяйств.
  • На производствах лаков и красок; на складах ГСМ (в портах, на ж/д, нефтебазах и т.д.).

Особенности блока питания и сигнализации БПС-21М-М:

  • Предназначен для установки в невзрывоопасных зонах.
  • Напряжения питания постоянного тока для питания датчиков.
  • Связь с датчиками, включенными в шлейф по цифровому каналу RS485.
  • Связь с внешними устройствами по цифровым каналам RS485 и Ethernet.
  • Световая сигнализация наличия питания и нормальной работы.
  • Выдача сигнализации “ОТКАЗ” - прерывистой световой красного цвета и звуковой о обрыве или коротком замыкании линии питания датчиков с одновременным сообщением на индикаторе о причине срабатывания сигнализатора.
  • Световая (непрерывная красного цвета) и звуковая сигнализацию о достижении концентрацией порогов срабатывания для каждого датчика (три порога срабатывания).
  • Выдача сигнала во внешнюю цепь - 8 групп “сухих” переключающихся контактов реле (РЕЛЕ1 ...РЕЛЕ8), программно назначаемых на переключение при срабатывании сигнализации по любому из порогов или “ОТКАЗ” по любому датчику или группе датчиков.
  • Индикация измеренных значений и состоянии каждого датчика в шлейфе.
  • Архивирование в режиме реального времени результатов измерения и состояния каждого датчика в шлейфе.

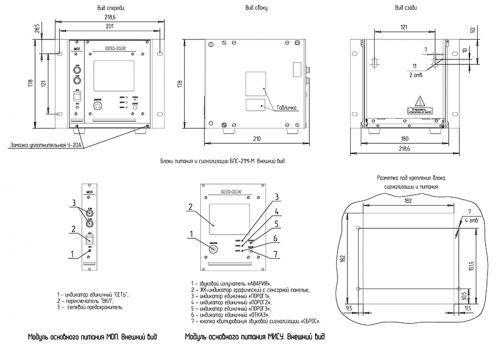

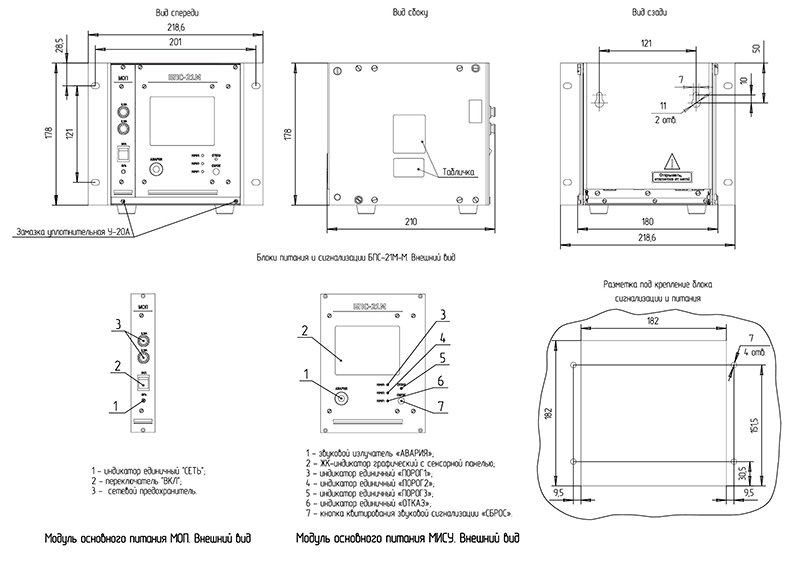

Монтажный чертеж

Технические характеристики

Выходные сигналы RS485, Релейный, Токовый 4-20 мА
Диапазон рабочих температур +1...+50°С
Исполнение по степени защиты IP20
Питание ~ 220 В
Габариты 219х210х190 мм
Вес 6 кг

Стандартный комплект поставки

  • Блок сигнализации и питания БПС-21М-М.
  • Эксплуатационная документация.
  • Комплект ЗИП.
  • CD-диск с сервисным программным обеспечением.
