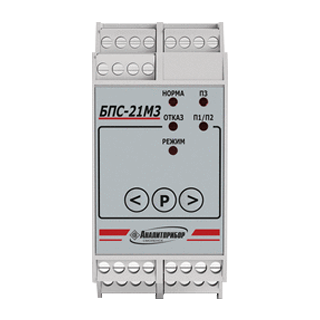

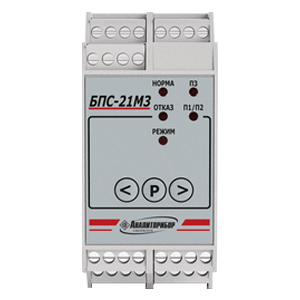

БПС-21М3 блоки питания и сигнализации с установкой на DIN-рейки

Скачать PDF

Область применения: Безопасность работ/Контроль ДВК горючих газов, Безопасность работ/Контроль ПДКр.з. вредных веществ, Безопасность работ/Контроль кислорода

Тип: Стационарный/Одноканальный

Режим работы: Непрерывный

Маркировка взрывозащиты: ExiaIIB, ExiaIIC, ExibIIB, ExibIIC, Нет

Цена (без учета НДС): По запросу руб.

Описание

Блоки питания и сигнализации БПС-21МЗ предназначены для измерения входного сигнала постоянного тока (в том числе искробезопасного), а также для формирования, в том числе искробезопасного, напряжения питания датчиков-сигнализаторов ДАТ-М, сигнализаторов СТМ-30, датчиков-газоанализаторов ДАХ-М, ДАК, ДАМ, анализаторов активности ионов потенциометрических АП430-02 и иных совместимых устройств.

Принцип действия блоков основан на преобразовании входного сигнала постоянного тока в сигнал с частотно-импульсной модуляцией, пропорционально входному сигналу, с последующим его измерением аппаратными средствами микроконтроллера.

Блоки питания и сигнализации БПС-21МЗ конструктивно состоят из корпуса для установки блоков на DIN-рейки и установленными в него платами.

Тип блоков - стационарный, автоматический, одноканальный. Режим работы - непрерывный.

Рабочее положение - вертикальное.

Функциональные возможности:

  • Формирование, в том числе искробезопасного, напряжения питания.
  • Интеграция в системы АСУТП с использованием интерфейса Ethernet (модуль КСД).
  • Обмен данными по цифровому каналу RS485 с подключенными устройствами, в том числе передача измерительной информации на внешние устройства.
  • Архивация полученных данных, событий и показаний (модуль КСД).
  • Возможность подключения исполнительных устройств в зависимости от исполнений (коммутационный блок К).
  • Выдача световой сигнализации при превышении/понижении установленных пороговых значений (Порог 1, Порог 2, Порог 3) с одновременным переключением "сухих" контактов реле.

Технические характеристики

Пороги сигнализации

3 порога сигнализации

Выходные сигналы Ethernet, RS485, Релейный
Климатическое исполнение УХЛ4
Диапазон рабочих температур +1...+50°С
Исполнение по степени защиты IP20
Питание = 24 В, ~ 220 В
Габариты 52х114х102 мм
Вес 1,2 кг

Структура обозначения, пример заказа

БПС-21М3
220
24
iaIIC
Р

Дополнительные модули (КСД, КС Д-Р, К, P) - см. Варианты исполнений

Маркировка взрывозащиты (ibIIB, ibIIC, iaIIB, iaIIC)

Выходное напряжение питания (=24 В или =16 В )

Входное напряжение питания (~220 В или =24 В)

Наименование модели

Варианты исполнения

Обозначение
блоков

Условное
наименование
блоков

Напряжение
питания, В

Выходное напряжение, В

Кол-во проводников в линии связи с датчиком

Наличие
выходных
искробезоп.
цепей

Измерение сигнала пост. тока

Наличие порог. реле Порог 1, Порог 2

Наличие порог. реле
Порог 3

RS-485

Ethernet

Цифровой
индикатор

ИБЯЛ.
411111.047

БПС-21МЗ
-24х24-Р

(24+2,4/-3,6

24

3

нет

да

да

да

да

нет

да

-01

БПС-21М3
-24х 16-ibIIB

16

да

нет

нет

нет

-02

БПС-21М3
-24х 16-ibIIB-P

да

да

да

-03

БПС-21М3
-24х 16-ibIIC

нет

нет

нет

-04

БПС-21МЗ
-24х16- ibIIC-P

да

да

да

-05

БПС-21МЗ
-220х24

(230+2,4/-3,6),

(50±2,5) Гц

24

нет

да

нет

нет

-06

БПС-21МЗ
-220х16-ibIIВ

16

да

-07

БПС-21М3
-220х 16-ibIIC

-08

БПС-21МЗ
-24-КСД

24+2,4/-3,6)

нет

нет

нет

нет

нет

нет

да

-09

БПС-21МЗ
-24-КСД-Р

да

да

да

-10

БПС -21 М3 -24x24-iaIIC

24

2

да

да

нет

нет

да

нет

нет

-11

БПС-21МЗ
-24х24- iaIIC-Р

да

да

да

-12

БПС-21 М3 -220x24-iaIIC

(230+2,4/-3,6),

(50±2,5) Гц

нет

нет

нет

да

-13

БПС-21МЗ
-24х16- ibIIC-К

24+2,4/-3,6)

16

(2)

нет

нет

нет

да

нет

нет

-14

БПС-21M3-24x24-iaIIC-K

24

Примечания:

  • КСД - контроллер сбора данных по каналу RS-485 и архивации данных.
  • КС Д-Р - контроллер сбора данных по каналу RS-485, Ethernet, Три исполнительных реле и архивации данных.
  • К - коммутационный блок, с возможностью питания исполнительных устройств по искробезопасной сети.
  • P - блок реле (Порог 3), цифровая индикация.

Стандартный комплект поставки

  • БПС-21М3 блок питания и сигнализации.
  • Комплект монтажных частей.
  • Эксплуатационная документация.
