БР ИБЯЛ.423142.004 блок реле

Скачать PDF

Область применения: Безопасность работ/Контроль ДВК горючих газов, Безопасность работ/Контроль ПДКр.з. вредных веществ, Безопасность работ/Контроль кислорода

Маркировка взрывозащиты: Нет

Цена (без учета НДС): 46880,00 pуб.

Описание

Блок реле БР ИБЯЛ.423142.004 применяется как элемент, входящий в СКАПО (систему контроля атмосферы промышленных объектов), предназначается для коммутации периферийных исполнительных устройств и выдачи светового сигнала в случаях превышения установленных оператором пороговых значений.

Особенности БР ИБЯЛ.423142.004:

  • Блок реле БР предназначается для применения в системах с последовательной архитектурой.
  • Питание и управление блока реле осуществляет блок расширения и связи БРС с использованием четырехпроводной линии связи, имеющей сопротивление жилы не свыше 0,5 Ом.
  • Линия связи длиной не более 5 м.
  • Каждый из 8 каналов БР имеет два порога срабатывания.
  • Нагрузка на контакты реле - 220В, 2,5А.

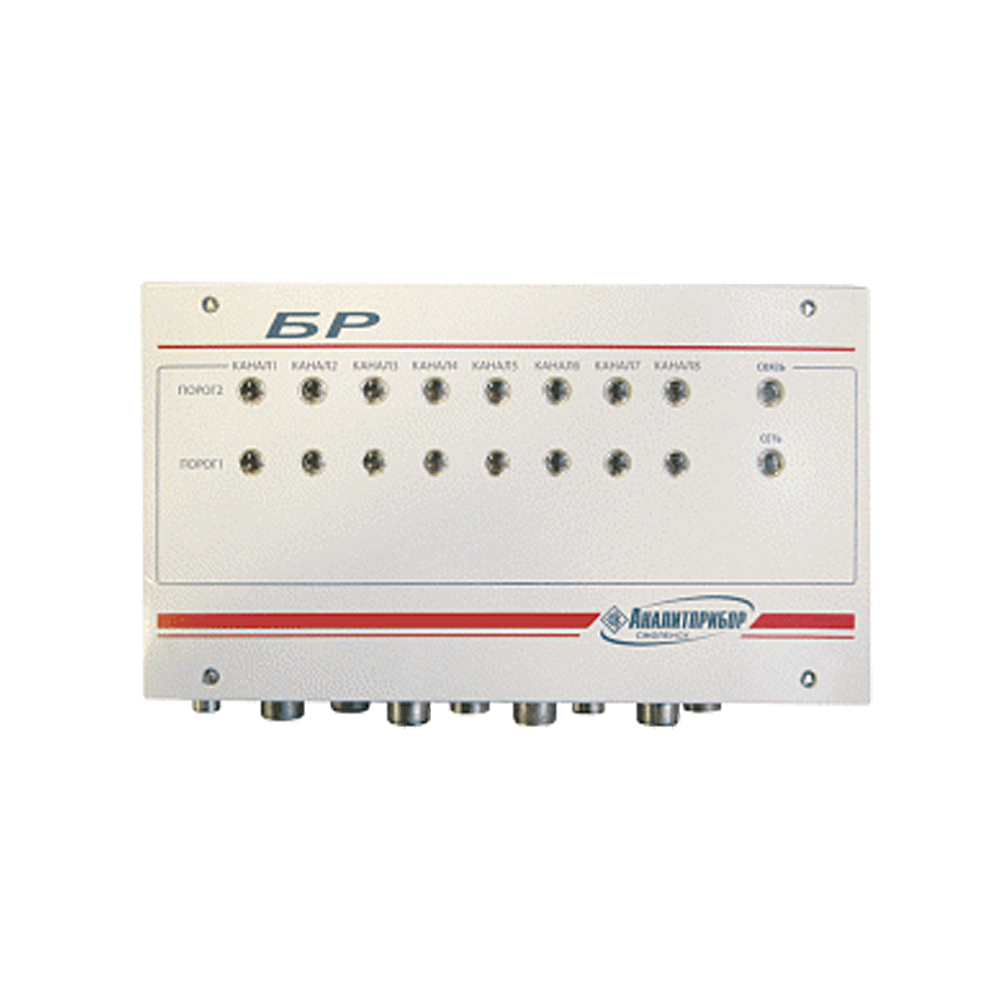

Блок реле БР оснащен следующими видами сигнализации:

  • О срабатывании пороговых устройств в каждом из 8 каналов свидетельствует непрерывная световая красного цвета «ПОРОГ2», «ПОРОГ1».
  • О наличии питающего напряжения свидетельствует непрерывная световая зеленого цвета «НОРМА».
  • О наличии коммутации с БРС свидетельствует прерывистая световая красного цвета «СВЯЗЬ».

Внимание! Блок реле БР используется только с БРС (ИБЯЛ.411111.036).

Технические характеристики

Диапазон рабочих температур -40...+50°С
Исполнение по степени защиты IP54
Габариты 220×370×128 мм
Вес Не более 5 кг
