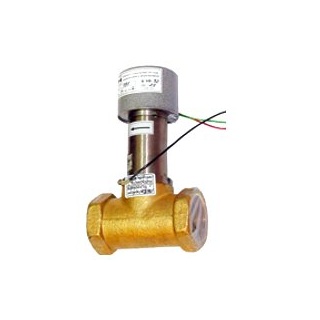

КЭФ клапан нормально закрытый запорный с электромагнитным управлением и форсировкой

Скачать PDF

Область применения: Технология и промвыбросы/Контроль технологических процессов

Маркировка взрывозащиты: Нет

Цена (без учета НДС): По запросу pуб.

Описание

Запорные нормально закрытые клапаны КЭФ, имеющие электромагнитное управление и форсировку, применяются как запорные устройства с удаленным электрическим управлением при монтаже на газопроводах для управления подачей природного газа, воздуха, паровой фазы (паров) сжиженных углеводородных газов.

Клапан КЭФ включает в себя: корпус, запорный орган, пружину, электромагнитный привод, устройство форсировки.

Принцип работы запорного клапана КЭФ заключается в следующем. В исходном состоянии (на электромагнитный привод напряжение не подается) клапан, под действием пружины, закрыт. При включении клапана питающее напряжение через устройство форсировки, где происходит его выпрямление, подается на электромагнитный привод. Магнитное поля привода, преодолевая усилие пружины, поднимает вверх запорный орган, вследствие чего клапан открывается. Напряжение питания электромагнитного привода после включения клапана устройством форсировки автоматически ограничивается до величины, достаточной для удержания в открытом состоянии запорного органа. При отключении питающего напряжения запорный орган возвращается в исходное состояние под действием пружины, клапан закрывается.

Характеристики

Значения

Тип корпуса

проходной, литой (латунь)

Подача газа

в направлении на запирающий элемент основного затвора

Потребляемая мощность

- в режиме включения < 140Вт

- в установившемся режиме < 1 Вт

Время срабатывания клапана на закрывание

не более 1 с

Установочное положение

электромагнитным приводом вверх

Срок службы

не менее 10 лет

Режим работы

ПВ (100%)

Относительная влажность

до 80% при температуре +25°C

Рабочая среда

природный газ по ГОСТ 5542, воздух по ГОСТ 17433, паровая фаза сжиженных углеводородных газов по ГОСТ 20448

Технические характеристики

Климатическое исполнение УХЛ4
Диапазон рабочих температур -15...+50°С
Исполнение по степени защиты IP54
Питание ~ 220 В

Варианты исполнения

Тип

клапана

Ду, мм условный

проход в седле

Присоединение

к трубопроводу G

P раб.

[мПа]

Габаритные размеры

A

B

C

КЭФ-15

15

1/2"

0..0,2

52

147

110

КЭФ-20

20

3/4"

0..0,1

63

153

110

КЭФ-25

25

1"

0..0,05

77

160

110

КЭФ-32

32

1¼"

0..0,02

95

172

110

КЭФ-40

40

1½"

0..0,01

109

186

110

КЭФ-50

50

2

0..0,005

128

191

110
