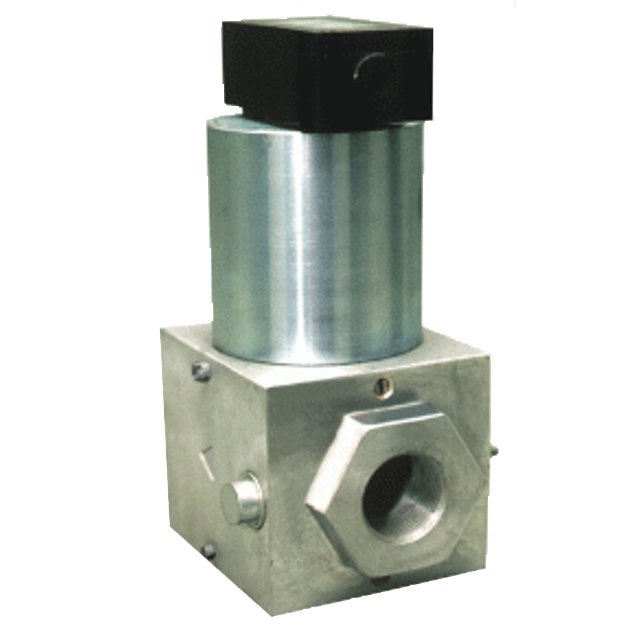

КЭГ-9720 клапаны электромагнитные нормально закрытые

Скачать PDF

Область применения: Безопасность работ/Контроль ДВК горючих газов

Маркировка взрывозащиты: Нет

Цена (без учета НДС): По запросу руб.

Заказать

Описание

Клапаны с электромагнитным приводом типа КЭГ-9720 ИБЯЛ685181.001-03, -04, -05, -09, -10 -11, -12, -13, -14 предназначены для использования в качестве запорной арматуры на газопроводах с рабочей средой горючих природных газов ГОСТ 5542-87, газовой фазы сжиженных углеводородных топливных газов ГОСТ 20448-90.

Клапаны КЭГ-9720 предназначены для применения на наружных и внутренних газопроводах в соответствии с ПБ 12-529-03 и могут применяться на опасных производственных объектах.

Клапаны срабатывают (обеспечивают закрытие затвора) при снятии напряжения управления.

Присоединение к газопроводу - муфтовое с резьбой по ГОСТ 6357-73 или фланцевое по ГОСТ 12815-80. Детали клапана изготавливаются из коррозионностойких материалов (алюминий, нержавеющая сталь). Седло клапана защищено от загрязнений фильтром на входе. Клапан оснащен системой электрического присоединения со встроенным выпрямителем и контактом заземления. Для подключения датчиков давления, контрольных приборов, трубопровода запальной горелки и других элементов в корпусе клапана имеется патрубок с резьбой 1/4 “. Герметичность затвора клапанов соответствует нормам класса А по ГОСТ 9544-93.

Особенности клапанов КЭГ-9720:

Диаметр проходного отверстия Дпр, в зависимости от модификации: 20, 25, 32, 40, 50, 65 или 80 мм.
Время закрытия - не более 1 сек.
Диапазон рабочего давления: 0-0,1 или 0-0,4 МПа.

Технические характеристики

Исполнение по степени защиты	IP40, IP65
Питание	~ 220 В
Габариты	110х90х165 мм, 160х100х190 мм, 320х155х290 мм
Вес	От 2,5 до 15 кг

Структура обозначения, пример заказа

КЭГ-9720

ИБЯЛ.685181.001-03

Dn40

Pn1,0

G1 1/2-В

230В

Напряжение питания

Обозначение резьбы присоединения

Номинальное давление

Номинальный диаметр соответственно модификации клапана

Децимальный номер изделия

Обозначение типа клапана

Варианты исполнения

Клапан электромагнитный КЭГ-9720 ИБЯЛ685181.001-03, DN40, PN1, G1 1/2-В, 230В;
Клапан электромагнитный КЭГ-9720 ИБЯЛ685181.001-04, DN50, PN1, G 2-В, 230В;
Клапан электромагнитный КЭГ-9720 ИБЯЛ685181.001-05, DN32, PN1, G 1 1/4-В, 230В;
Клапан электромагнитный КЭГ-9720 ИБЯЛ685181.001-09, DN20, PN4, G 3/4-В, 230В;
Клапан электромагнитный КЭГ-9720 ИБЯЛ685181.001-10, DN25, PN4, G1-В, 230В;
Клапан электромагнитный КЭГ-9720 ИБЯЛ685181.001-11, DN65, PN1, D1=130 мм, 230В;
Клапан электромагнитный КЭГ-9720 ИБЯЛ685181.001-12, DN65, PN4, D1=130 мм, 230В;
Клапан электромагнитный КЭГ-9720 ИБЯЛ685181.001-13, DN80, PN1, D1=150 мм, 230В;
Клапан электромагнитный КЭГ-9720 ИБЯЛ.685181.001-14, DN80, PN4, D1=150 мм, 230В.

Стандартный комплект поставки

Клапан электромагнитный КЭГ-9720.
Паспорт.

Скачать документацию

КЭГ-9720 клапаны электромагнитные. Паспорт ИБЯЛ.685181.001-03ПС.

КЭГ-9720 клапаны электромагнитные. Паспорт ИБЯЛ.685181.001-09ПС.

КЭГ-9720 клапаны электромагнитные. Паспорт ИБЯЛ.685181.001-11ПС.
