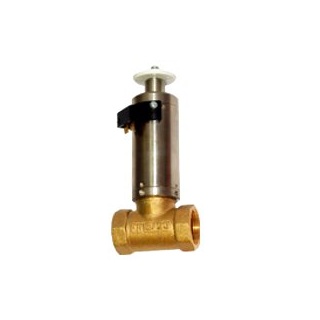

КЭМГ клапан электромагнитный газовый с ручным взводом

Скачать PDF

Область применения: Безопасность работ/Контроль ДВК горючих газов

Описание

Электромагнитные газовые клапаны КЭМГ с ручным взводом предназначаются для применения в составе автоматических систем отключения газовых приборов.

Тип клапана - нормально открытый.

При поступлении напряжения на электромагнит запирающий элемент, преодолевая усилие пружины, прилегает к седлу корпуса, в результате чего клапан закрывается.

Запорный элемент удерживается прижатым к седлу магнитным полем постоянного магнита и после снятия напряжения. Для открытия клапана КЭМГ необходимо потянуть за грибок, расположенный на клапане, отодвигая таким образом постоянный магнит. Это снижает усилие удержания и дает возможность пружине вернуть запорный элемент в исходное положение, открывая проход для газа.

Характеристики

Значения

Рабочая среда

Воздух по ГОСТ 17433;

Природный газ по ГОСТ 5542;

Паровая фаза сжиженных углеводородных газов по ГОСТ 20448

Диапазон рабочих температур

+1 °С ... +45 °С

Варианты исполнения

Исполнение

КЭМГ-15

КЭМГ-20

КЭМГ-25

КЭМГ-32

Условный поход ДУ, мм

15

20

25

32

Присоединительный размер, дюйм

1/2

3/4

1

Номинальное напряжение срабатывания, В

6

12

Ток при номинальном напряжении, А

0,27

0,6

Импульсное напряжение срабатывания, В

при длительности не менее 30 мс

30±5

Максимальное рабочее давление, кПа

5

4

Габаритные размеры, мм

142x55x46

167x65x46

155x78x46

170x95x50

Масса, кг, не более

0,65

0,70

0,78

1,1
