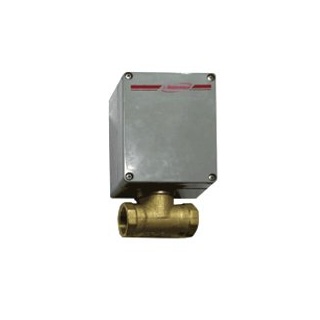

КГДЭУ клапан газовый двустабильный с электронным управлением

Скачать PDF

Область применения: Технология и промвыбросы/Контроль технологических процессов

Маркировка взрывозащиты: Нет

Описание

Клапан КГДЭУ - газовый двустабильный клапан, оснащенный электронным управлением, предназначается для применения в системах удаленного аварийного отключения потре­бителей, как за­порный узел, в системах трубопроводов с целью управления потоком углеводородных топливных газов (сжиженного или природного) при рабочем давлении не свыше 0,005 МПа, комплектно с газосигнализаторами СГГ10-Б.

Газовый клапан КГДЭУ производится для трубопроводных коммуникаций, имеющих условный проход DN15, DN20, DN25, DN32.

Двустабильный клапан КГДЭУ применяется в коммунальном и жилом секторе, оборудованном плитами, отопительными котлами, водогрейными колонками, работающими на газе. Тип клапанов - нормально открытые.

К особенностям клапана с электронным управлением КГДЭУ относят:

  • Отсутствие соединительных проводов между клапаном и сигнализатором.
  • Установочное положение клапана - произвольное.
  • Без замены элемента питания длительность работы клапана достигает 5 лет.
  • Высокий уровень пылевлагозащищенности IP65.
  • Расширенный температурный диапазон внешней среды.
  • Наличие разрешительных документов в полном объеме (сертификат соответствия, а также разрешение на применение Ростехнадзора).
  • Световая сигнализация о разряде батареи.
  • Высокая надежность.
  • Ложные срабатывания исключаются ввиду цифрового кодирования сигнала.
  • Для совместной работы с одним клапаном КГДЭУ имеется возможность кодировки нескольких сигнализаторов.
  • Возможность дистанционного управления клапаном с помощью выносного пульта.
  • Не менее 10 лет срока службы изделия в рабочих условиях.

Характеристики

Значения

Примечание

Диаметр проходного отверстия DN, мм



15

20

25

32

стыковая резьба:

1/2"

3/4"

1"

11/4"

Время закрытия, с, не более

4



Диапазон рабочего давления, МПа

0 - 0,005



Потребляемый ток в “спящем” режиме, мкА, не более

10



Способ присоединения к трубопроводу

муфтовый

ГОСТ 6527

Установленный ресурс циклов, не менее

5000



Срок службы клапан, лет, не менее

10



Срок работы клапана с автономным питанием, лет, не менее (без замены батарей)

5

батарея литиевая ёмкостью 5А/ч

Технические характеристики

Диапазон рабочих температур -45...+70°С
Исполнение по степени защиты IP65
Питание = 3,6 В
Габариты 134х82х55 мм
Вес 0,8 кг

Стандартный комплект поставки

  • Клапан КГДЭУ.
  • Эксплуатационная инструкция.
  • Паспорт.
