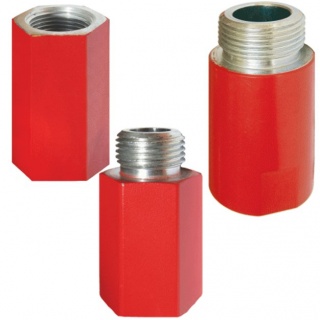

КТЗ клапан термозапорный

Скачать PDF

Область применения: Безопасность работ/Контроль ДВК горючих газов

Маркировка взрывозащиты: Нет

Описание

Термозапорный клапан КТЗ предназначается для автоматического перекрытия промышленных и бытовых газопроводов, которые находятся в зоне внутренних пожаров.

Клапаны КТЗ выполнены в полном соответствии с требованиями ГОСТ Р52316-2005 «Техника пожарная. Клапаны термозапорные. Общие технические требования, методы испытаний».

Характеристики

Значения

Примечание

Рабочее давление

до 0,6 Мпа

6 кгс/см2

Температура срабатывания (закрытия) клапана, °С

73±3

температура среды в помещении при пожаре

Присоединительные и габаритные размеры термозапорных клапанов:

Обозначение

Условный диаметр прохода DN, мм.

Резьба по ГОСТ 6357-81

Масса, не более, кг.

Габаритные размеры, мм.

Вход

Выход

Диаметр D

Длина L

ИБЯЛ.494146.005

15

Вн. G1/2-B

Нар. G1/2-В

0,15

шестигр.27

55

ИБЯЛ.494146.005-01

Вн. G1/2-В

0,2

шестигр.27

63

ИБЯЛ.494146.006

20

Вн. G3/4-B

Нар. G3/4-В

0,17

32

62

ИБЯЛ.494146.006-01

Вн. G3/4-В

0,22

32

70

ИБЯЛ.494146.007

25

Вн. G1-B

Нар. G1-В

0,48

45

75

ИБЯЛ.494146.007-01

Вн. G1-В

0,63

45

86

ИБЯЛ.494145.008

32

Вн. G1 1/4-B

Нар. G1 1/4-В

0,68

50

84

ИБЯЛ.494145.008-01

Вн. G1 1/4-В

1

50

100

ИБЯЛ.494145.009

40

Вн. G1 1/2-B

Нар. G1 1/2-В

1

60

90

ИБЯЛ.494145.009-01

Вн. G1 1/2-В

1,5

60

105

ИБЯЛ.494145.010

50

Вн. G2-B

Нар. G2-В

2

65

118

ИБЯЛ.494145.010-01

Вн. G2-В

3

65

142

Потери давления:

Условный диаметр прохода DN, мм.

Расход воздуха, м3/ч (приведенный к температуре 20 °С)

Потеря давления, Па.

15

3,1

100

20

7,1

25

11,3

32

19,1

40

28,3

50

46

20

Рабочее положение на линии трубопровода - произвольное.

Термозапорный клапан КТЗ является устройством одноразового действия и не подлежит восстановлению.

Технические характеристики

Диапазон рабочих температур -50...+52°С

Стандартный комплект поставки

  • Клапан термозапорный.
  • Техническая документация.
