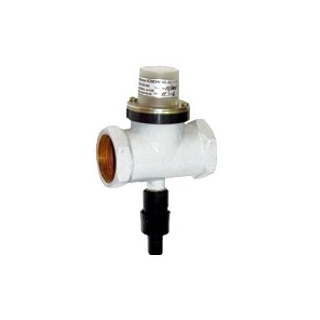

КЗМЭМ-3C клапан запорный муфтовый с ручным взводом

Скачать PDF

Область применения: Технология и промвыбросы/Контроль технологических процессов

Маркировка взрывозащиты: Нет

Описание

Запорные муфтовые клапаны со взводом вручную «КЗМЭМ-3C» применяются как предохранительные запорные элементы на трубопроводах природного газа. Могут быть установлены в помещениях категории Г.

Принцип работы клапана КЗМЭМ-3С заключается в следующем: при помощи кнопки взвода запирающий элемент движется вверх до соприкосновения с рабочей плоскостью электромагнита, в результате чего клапан открывается. При наличии напряжения питания запирающий элемент удерживается электромагнитом в верхнем положении и об этом сигнализирует светодиод. При снятии напряжения питания запирающий элемент под воздействием своего веса движется вниз и запирает клапан, в результате чего светодиод гаснет. При утере контакта запирающего элемента с поверхностью электромагнита, клапан автоматически не открывается даже при наличии питания.

Характеристики

Значения

Тип корпуса

проходной, литой (латунь)

Рабочее давление газа, МПа

0...0,1

Присоединение к трубопроводу

муфтовое по ГОСТ 6527

Потребляемая мощность, не более

0,15 Вт

Число срабатываний, не менее

500000

Время срабатывания, не более

1 с

Относительная влажность при температуре +25°C

до 80%

Рабочая среда

природный газ по ГОСТ 5542, воздух по ГОСТ 17433, паровая фаза сжиженных углеводородных газов по ГОСТ 20448

Технические характеристики

Питание = 12 В

Диапазон рабочих температур

- 10 °С ... + 45 °С

Варианты исполнения

Тип

клапана

ДУ, мм, условный

проход в седле

Масса, кг

Габаритные размеры, мм

L

H

КЗМЭМ-15

15

0,25

55

138

КЗМЭМ-20

20

0,42

65

141

КЗМЭМ-25

25

0,75

78

148

КЗМЭМ-32

32

1,0

94

165

КЗМЭМ-40

40

1,2

106

196

КЗМЭМ-50

50

1,5

106

201
