LCD системы управления газоаналитических систем

Скачать PDF

Область применения: Безопасность работ/Контроль ПДКр.з. вредных веществ, Безопасность работ/Контроль кислорода

Тип: Стационарный/Многоканальный

Количество каналов: 20

Режим работы: Непрерывный

Маркировка взрывозащиты: Нет

Описание

Системы управления газоаналитических систем LCD используются для автоматического непрерывного измерения и контроля токсичных, горючих газов и кислорода.

Область применения систем управления LCD:

  • Ex-контроль (взрывоопасность): для защиты производственных установок и занятых на них сотрудников. Непрерывный контроль атмосферы на предмет образования взрывоопасных газо/паровоздушных смесей и заблаговременных - это означает задолго до достижения нижнего концентрационного предела взрывоопасности (НКПВ) - тревожной сигнализации и запуска мероприятий по устранению угрозы.
  • TOX-контроль (токсичность): для защиты людей и непрерывного контроля атмосферы на предмет образования опасных концентраций токсичных газов. Упреждающая тревожная сигнализация или запуск мероприятий по устранению угрозы при достижении установленных предельных значений, например, предельно допустимых концентраций на рабочем месте (ПДК).
  • OX-контроль (кислород): для защиты людей и непрерывного контроля атмосферы на предмет возникновения нехватки или избытка кислорода, или для контроля заполненных инертными газами производственных установок. Упреждающая тревожная сигнализация или запуск мероприятий по устранению угрозы при достижении установленных предельных значений.

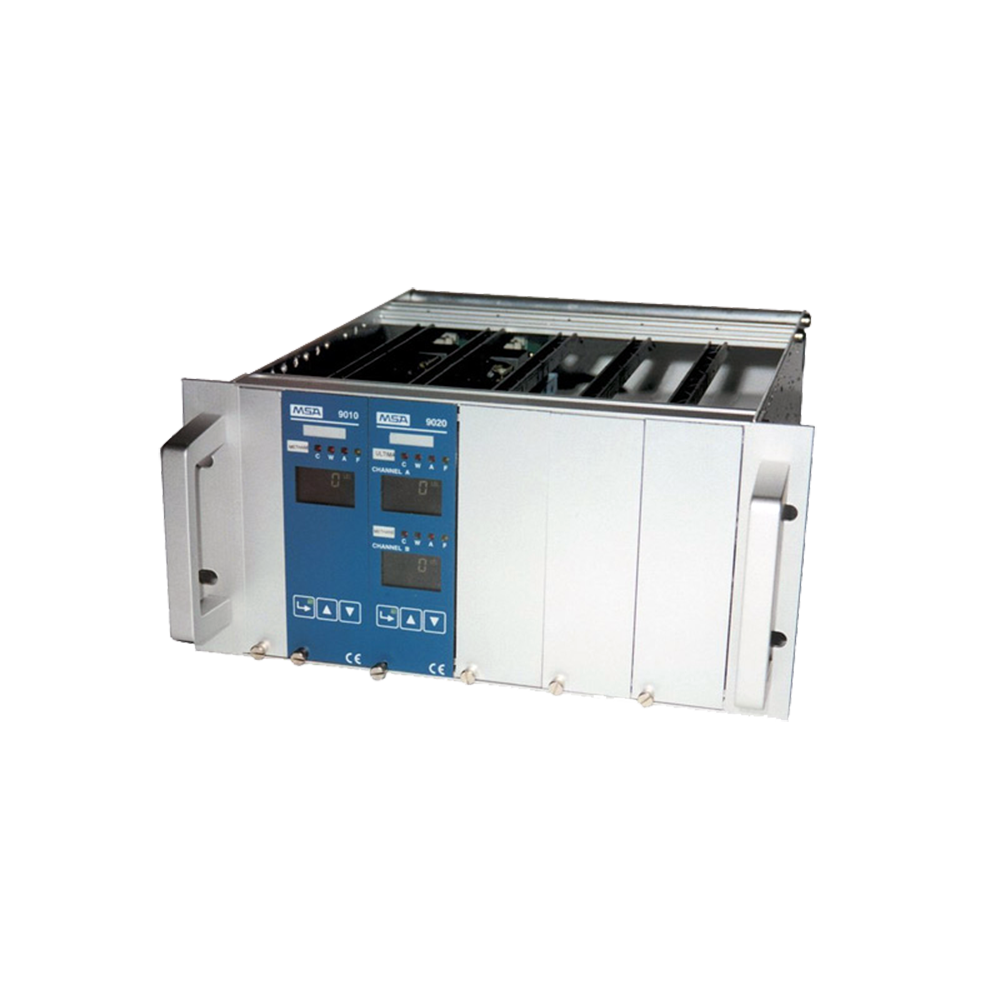

Контроллеры могут устанавливаться в полноразмерной корзине для 10 модулей (20 каналов в случае использования 9020), или в половинной корзине на 5 модулей(10 каналов – 9020) или в корзине только на два модуля (4 канала). Корзины размещаются в стандартном шкафу-стойке. Также возможна поставка модулей в настенных корпусах на 1, 2 и 4 канала.

Характеристики системы управления газоаналитических систем LCD:

  • Отвечает требованиям ATEX.
  • Самоблокирующийся сигнал тревоги при превышении предела измерения.
  • Резервные оптронные выходы сигнала о неисправности, независимые для каждого канала.
  • Реле неисправности со сдвоенными выходными контактами.
  • Регулируемая задержка сигнала тревоги.
  • Выбор единицы измерения: %НКПР / ppm / об. % / г/м3.
  • Совместимы с широким спектром измерительных головок и сигнальных устройств (газовые датчики, пожарные извещатели и т.д.).
  • 4-20 мА - стандартный входной сигнал.
  • Внутренняя самодиагностика.
  • Легко настраиваемые рабочие параметры.
  • Многоуровневая система общения с оператором.
  • Кнопки управления мембранного типа.
  • До 20 каналов в корзине.
  • Клеммный блок для каждого модуля.
  • Плата общего сигнала тревоги (по заказу), одной кнопкой можно отключить сигнал тревоги по любому каналу в корзине..
  • Может использоваться в различных отраслях промышленности.
  • Высокая надежность практически не дает ложных срабатываний сигналов тревоги и неоправданных остановок производства.
  • Для изменения параметров системы не требуются каких-либо инструментов (редактирование параметров через коды доступа).
  • Возможность мониторинга большого количества каналов.

Технические характеристики

Пороги сигнализации

Для каждого канала можно установить три порога сигнализации с разными значениями: C (Внимание), W (Предупреждение) и A (Тревога), также имеется дополнительный сигнал индикации Перегрузка, если значение вышло за пределы диапазона измерения (на дисплее появляется надпись EEEE).

Выходные сигналы RS232, RS485, Токовый 4-20 мА
Диапазон рабочих температур -10...+50°С
Исполнение по степени защиты IP31, IP54, IP65
Питание = 24 В, ~ 220 В
Габариты 10 модулей: 482,6х132,5х270 мм
5 модулей: 279,52х132,5х270 мм
2 модуля: 157,6х132,5х270 мм
9020-4 LCD: 400x300x150 мм
9010/20 настенный корпус (узкий вариант): 255x180x90 мм
Вес 10 модулей: 12,5 кг
5 модулей: 6,6 кг
2 модуля: 3,0 кг
9020-4 LCD: 11,0 кг
9010/20 настенный корпус (узкий вариант): 1,8 кг

Варианты исполнения

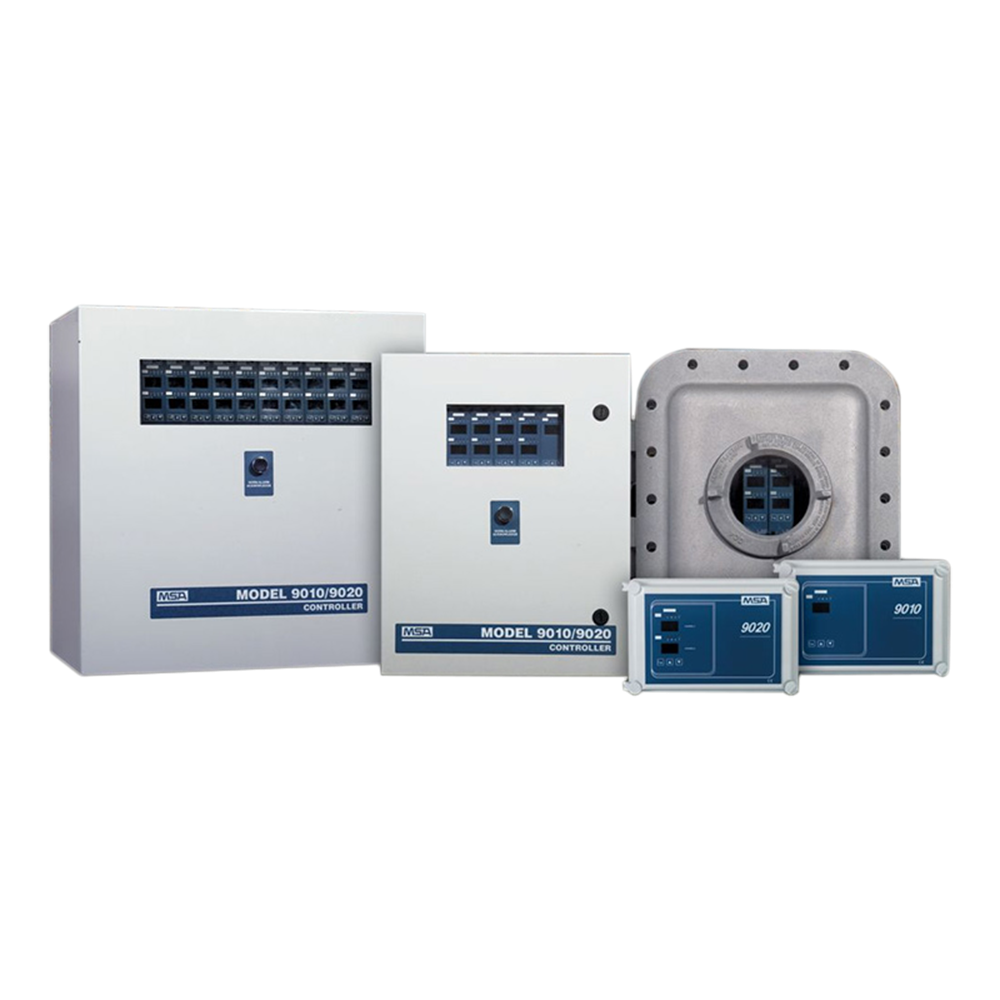

Контроллеры 9010/9020 LCD выпускаются в следующих версиях:

  • Для установки в 19"-шасси (корзину).

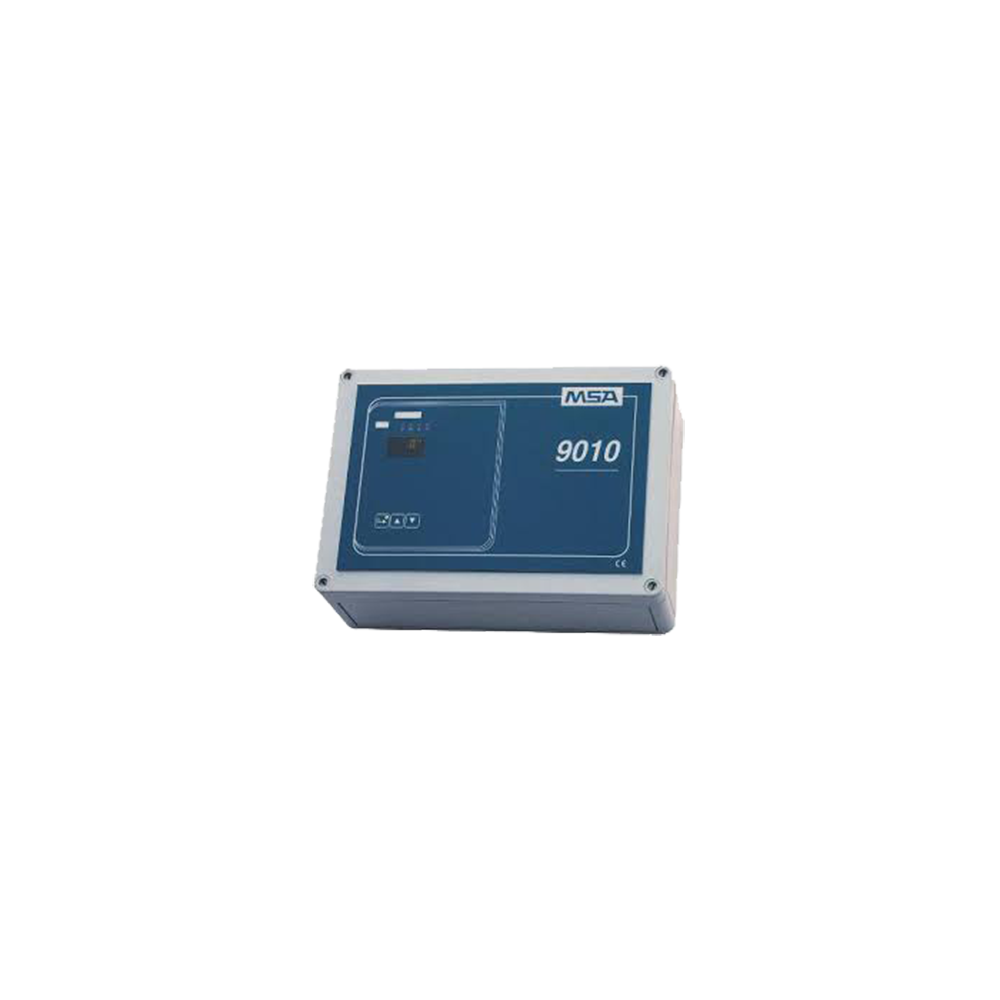

  • Одно- или двухканальные настенные модули.
  • 4-х канальный модуль морского исполнения (возможно его использование и для других приложений).

Модель 9010 является контроллером одного канала измерения.
Модель 9020, занимающая столько же места, оборудована для двух независимых каналов измерения.

Имеется четыре версии платы:

  • Плата 9010 LCD - с одним каналом приема двух или трехпроводных сигналов 4/20 мА от преобразователей.
  • Плата 9020 LCD - с двумя каналами приема двух или трехпроводных сигналов 4/20 мА от преобразователей.
  • Плата 9010 LCD - с одним каналом для приема входных сигналов общего применения (пассивные датчики, преобразователи, различные приборы и т. д.).
  • Плата 9020 LCD - с двумя каналами приема входных сигналов общего применения (пассивные датчики, преобразователи, различные приборы и т. д.)

Для платы 9010/20 LCD существует множество вариантов установки в шасси, настенные корпуса ABS или во взрывобезопасном корпусе для установки в опасных зонах.

Соответственно сконфигурированный контроллер 9010/9020 LCD может питаться от источника переменного или постоянного тока. При наличии обоих, питание автоматически переключается на источник постоянного тока, в случае отказа источника переменного тока, и наоборот, без перерыва в работе.
